A.D.C. Correcteur de dispersion atmosphérique
La lumière provenant des étoiles, des planètes et des autres objets du ciel profond, voyage dans le "vide" puis traverse l'atmosphère terrestre avant de nous parvenir.
Ce changement de milieu provoque alors une dispersion chromatique en déviant cette lumière verticalement, plus ou moins fortement, en fonction des longueurs d'onde de ses composantes, à la manière d'un prisme.
Ce phénomène est aisément visible sous la forme de liserés rouge/bleu autour des sujets observés. Cette dispersion atmosphérique, dépendant de la hauteur des astres dans le ciel et des longueurs d'onde,
engendre une perte de contraste, de résolution et diminue la quantité de détails accessibles pour vos images et vos observations.
Plus l'objet est élevé dans le ciel, moins le chromatisme atmosphérique est important (et inversement), et ne disparait pas totalement au Zénith. Souvent moins pénalisante que la turbulence,
et affectant surtout les instrument d'un diamètre de plus de 200mm, ce chromatisme vient s'ajouter à l'ensembles de facteurs dégradant votre image et sa correction permet
donc d'obtenir de meilleures images.
Pour tout savoir sur la dispersion atmosphérique, consultez l'excellente page de JP. Prost cliquez-ici !

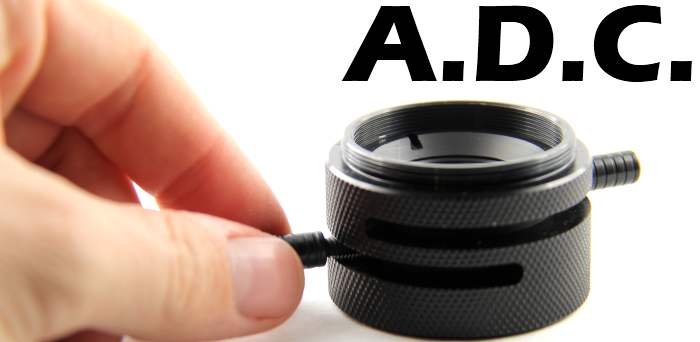

Un A.D.C. (de l'Anglais Atmospheric dispersion corrector), ou correcteur de dispersion atmosphérique, est un accessoire opto-mécanique composé de deux prismes contrarotatifs permettant
de corriger ce chromatisme.
Sans A.D.C.
Avec A.D.C.
|
ADC "seul"
329 €
ADC001
ADC "pack"
359 €
ADC002
Bon de commande
Demande d'infos
|
Cet accessoire vient se positionner entre la caméra et le télescope ou la lentille de barlow et constitue normalement le dernier maillon de la chaine optique, avant le capteur de la caméra.
L'A.D.C. Pierro-Astro' est conçu et réalisé en France, autour de prismes également développés sur mesure en Europe. Le traitement anti-reflets toutes surfaces des prismes et leur substrat en silice fondue
ont été choisis afin de vous offrir les meilleures performances possibles et éviter le plus possible les effets de "ghosting" (reflets) résultant de l'emploi de prismes dans une chaine optique.
La position des prismes est réglable facilement à l'aide de boutons moletés usinés en plastique (pour un meilleur confort au froid) et peut être maintenue par un léger serrage de ces boutons.
Les filetages T2 mâle et femelle de l'appareil permettent son utilisation avec une infinité d'accessoires astronomiques et permettent de réduire au maximum
le recul induit (limitant le grossissement supplémentaire induit, par exemple, par l'éloignement de votre lentille de barlow par rapport au capteur de la caméra).
Nous vous proposons un schéma de montage qui référence quelques-uns des accessoires que vous pourrez utiliser avec votre A.D.C.
Nous sommes heureux de vous proposer un A.D.C, de fabrication Française, réalisé en collaboration avec
SkyMeca,
selon les spécifications les plus précises et contenant des optiques fabriquées en Europe sur mesure, avec une qualité sans concession.
Adapté à l'imagerie planétaire, à la spectroscopie, à l'observation, et également à l'imagerie du ciel profond (imagerie large bande) pour les petits capteurs, l'ADC vous servira dans de nombreux cas
et vous permettra d'utiliser votre instrument au maximum de ses capacités en éliminant la quasi-totalité du chromatisme atmosphérique.
L'utilisation de l'A.D.C. est très simple : lorsque les deux boutons de réglage sont positionnés ensemble, la correction est nulle,
lorsqu'ils sont diamètralement opposés, la correction est la plus forte.
Aucune correction
Correction maximale
Pour obtenir une bonne correction, réglez les boutons pour faire coincider le centre de l'angle des boutons avec l'horizon et ajustez l'ouverture des boutons jusqu'à obtenir
une correction suffisante mais sans sur-corriger. Le réglage s'effectue le plus souvent visuellement à l'aide d'un oculaire, avant d'utiliser une caméra pour photographier l'objet.
On peut également effectuer le réglage directement en photographie avec un filtre violet N°47.
Nous proposons l'A.D.C. en deux versions :
L'A.D.C. "seul" avec ses bouchons T2 mâle et femelle
L'A.D.C. "Pack" avec un adaptateur au coulant 31,75mm, un porte-oculaire 31,75mm et les bouchons 31,75mm mâle et femelle
ADC Version "Pack"
Nous avons fait réaliser des mesures par un laboratoire indépendant pour avoir des données précises sur la qualité optique de nos A.D.C. Le graphe ci-dessous
présente la transmission de lumière mesurée, d'un ADC complet (2 prismes) sur un spectre important. Ces mesures donnent une indication important sur la qualité des traitements
anti-reflet appliqués aux optiques et la qualité du substrat.
De même, les mesures d'un système A.D.C. complet à l'interféromètre nous ont montré une erreur du front d'onde RMS de 32nm et P-V de 164nm (surface complète y compris les bordures).
Mesuré au centre, sur un diamètre de 8mm (partie généralement utilisée en photographie planétaire) les mesures atteignent une erreur RMS de 4,98nm et P-V de 38nm. Ces mesures,
réalisées sur un couple de prismes au hasard, ne sont pas établies pour une seule surface mais pour le système complet (4 surfaces) et témoignent de la qualité extrème des
composants.
Informations techniques :
| Filetages | T2 mâle et femelle |
| Dimensions | 30 x 48mm (H x D) |
| Ouverture optique | 24mm utile |
| Optique | 2 prismes |
| Déviation d'Angle de Bord (°) | 2.0° |
| Précision de Surface (Lambda) | 1/10 PTV |
| Traitement antireflets | FMC toutes surfaces, reflexion inf. à 0,5% entre 430nm et 750nm / surface |
| Surface latérale | Noircie pour un meilleur contraste |
| Substrat | Silice fondue haute qualité, transmission : 170nm à 2500nm (la transmission des prismes dépend aussi du traitement anti-reflet) |
