Bague adaptatrice pour Hyperstar C925 et C1100 pour système UFC (S70) - Baader

Réf.: BA-2459132
CCBot/2.0 (https://commoncrawl.org/faq/)
76,49 €

Cette bague adaptatrice permet de fixer le support pour filtres à tiroirs universel Baader UFC (Universal Filter Chamber) sur un système Hyperstar pour C9,25 et C11 (ou C9,25 EDGE et C11 EDGE)...

Hors stock | Envoyé sous1 à 4 semaines

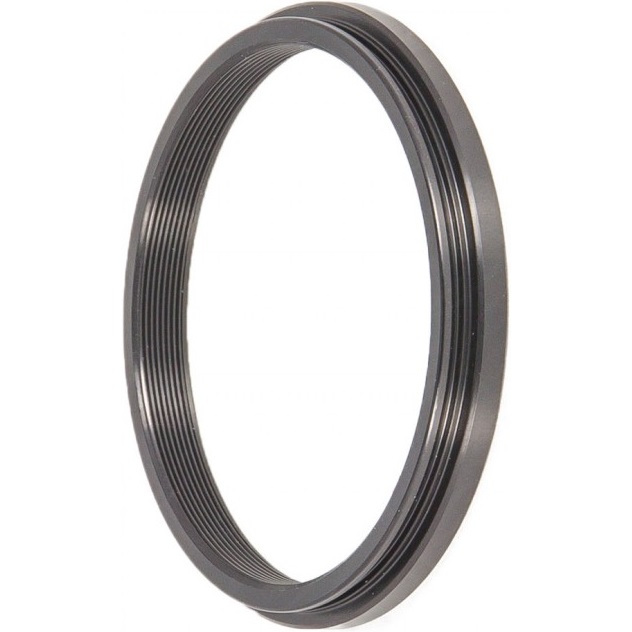

Cette bague adaptatrice permet de fixer le support pour filtres à tiroirs universel Baader UFC (Universal Filter Chamber) sur un système Hyperstar pour C9,25 et C11 (ou C9,25 EDGEet C11 EDGE).

  • La partie avant de cette bague est compatible avec le filetage mâle de l'Hyperstar pour C9,25 et C11 (ou C9,25EDGE et C11 EDGE).
  • La partie arrière en queue d'aronde S70 se fixe directement à la Base du Baader UFC (BA-2459110).

 Attention : Veuillez prendre connaissance des particularités de fixation des systèmes Hyperstar, détaillées ci-dessous !

Les distances pour adapter une caméra au système Hyperstar doivent être respectées avec une précision de l'ordre de +/- 0,3 mm, sinon la qualité d'image sera dégradée.

Le back-focus idéal des systèmes Hyperstar est le suivant :

  • HyperStar C8 (et C8 EDGE) : 39,9 mm
  • HyperStar C9,25 et C11 (et C9,25 EDGE et C11 EDGE) :59,7 mm
  • HyperStar C14 (et C14 EDGE) : 67,4 mm

 Notez également que vous devez augmenter cette valeur d'1/3 de l'épaisseur de vos filtres. Par exemple, si vous utilisez un filtre de 3 mm d'épaisseur, ajoutez 1 mm à vos calculs de tirage.

Exemple: pour une adaptation sur Hyperstar C11 (BF = 59,7 mm) et un filtre de 3 mm d'épaisseur, vous obtenez un tirage total de 60,7 mm. Distance à laquelle vous retranchez le tirage de la bague adaptatrice S70 (cette bague) soit 3 mm ainsi que le tirage interne de la caméra (17,5 mm par exemple pour une caméra ZWO refroidie) soit un tirage à obtenir de 40,2 mm. Vous obtiendrez cette distance en utilisant l'UFC, ses bagues adaptatrices et ses tubes allonge.

Pour ajuster finement le tirage de votre solution complète, utilisez les tubes allonge S70 ref. BA-2459141, BA-2559142, BA-2559142 et BA-2559145 (vari-lock)

  • Longueur optique : 4,1 mm
  • Diamètre interne / ouverture utile : 64,30 mm
  • Diamètre externe : 75 mm
  • Connexion côté camera : S70 pour UFC
  • Poids : 54 g
