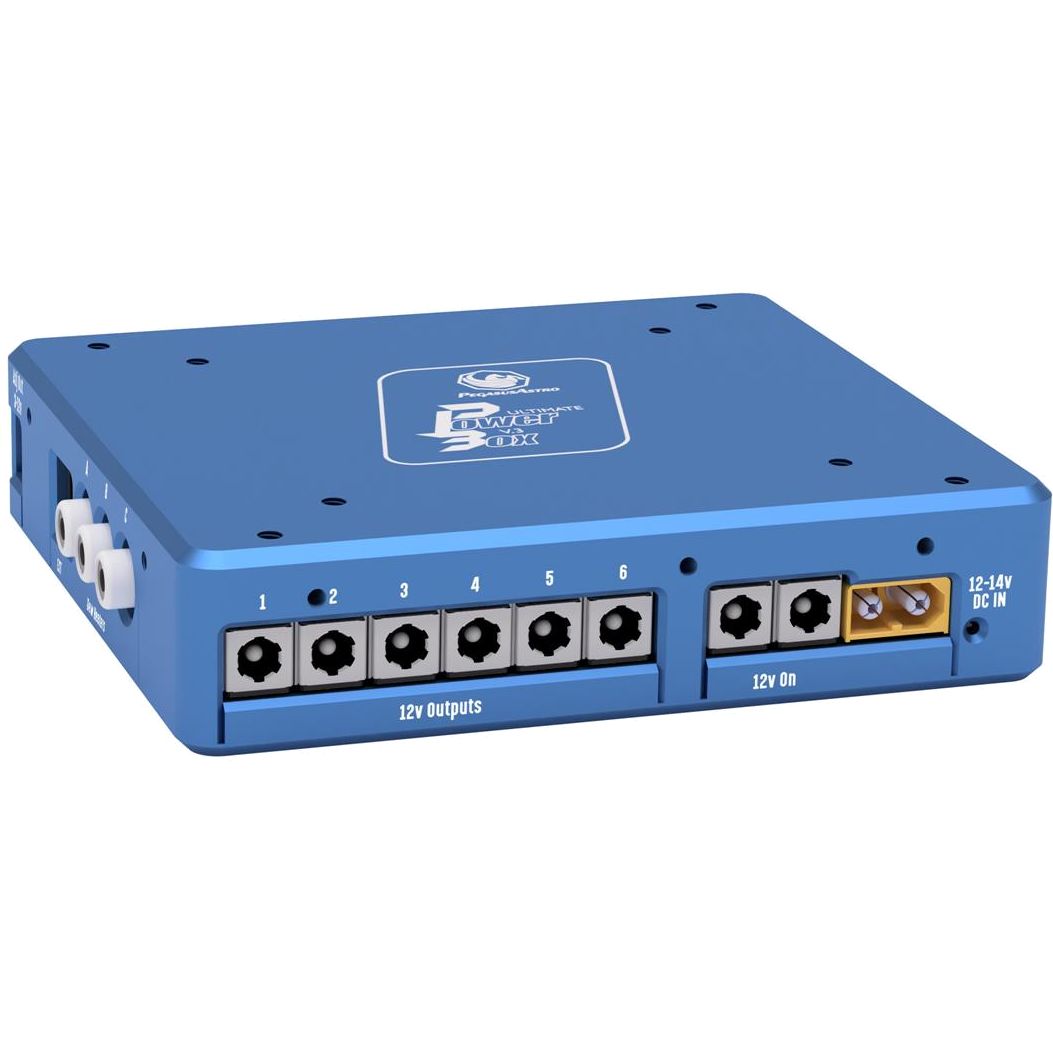

HUB d'alimentation 12V Ultimate Powerbox v3 (UPB v3) - Pegasus-Astro

Réf.: PGUPB-V3
CCBot/2.0 (https://commoncrawl.org/faq/)
672,00 €

Voici un boîtier de commande proposé par Pegasus Astro. En comparaison à la V2, la V3 ajoute des fonctionnalités supplémentaires ...

Hors stock | Envoyé sous7 jours

Pilotable par USB ou par WI-FI, l'Ultimate PowerBox V3 peut allumer/éteindre 8 ports usb, 8 sorties d'alimentation 12v, 2 sorties d'alimentation réglables (3-12v et 12-24v) et 3 sorties d'alimentation pour bandeaux chauffants. De plus, elle dispose d'un nouveau circuit permettant de contrôler un moteur pas à pas de mise au point de façon silencieuse et sans vibration et d'un connecteur d'extension pour les périphériques communiquant avec l'UPBv3.4.

L'objectif de Pegasus Astro est de proposer un boîtier d'intégration le plus complet possible, capable de vous délivrer toute la puissance et l'ampérage nécessaires à votre matériel.

Si vous en avez assez de transporter de nombreuses batteries ou si vous vous perdez dans votre forêt de cordons d'alimentations et de câbles USB, le boîtier Ultimate PowerBox est fait pour vous ! Les cordons ne viendront plus perturber les mouvements de la monture et du tube optique . Deux cordons seulement arrivent sur le boîtier : un cordon d'alimentation générale et un cordon USB pour les données.

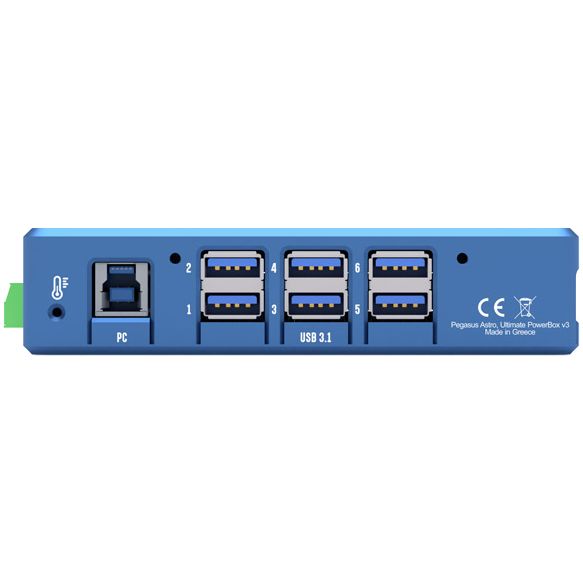

8 ports USB alimentés

Le boîtier Pegasus Astro UPBv3 est équipé de 6 ports USB3.1 et de 2 ports USB2.

Le contrôleur du hub USB3.1 assure un fonctionnement sans faille sous des températures comprise entre -40°C et 80°C.

Chaque port USB peut être activé/désactivé de manière logicielle. Un périphérique se bloque et vous devez débrancher le cordon USB en cours de nuit ? Pas de problème ! Il vous suffit de repérer le port incriminé, de cliquer sur l'interrupteur ON/OFF dans le logiciel et le port redémarre. C'est aussi simple que cela !

Chaque connecteur peut délivrer un courant allant jusqu'à 2,5A. Tous les ports sont équipés d'un dispositif court-circuit et de protections contre les surtensions et les décharges électrostatiques.

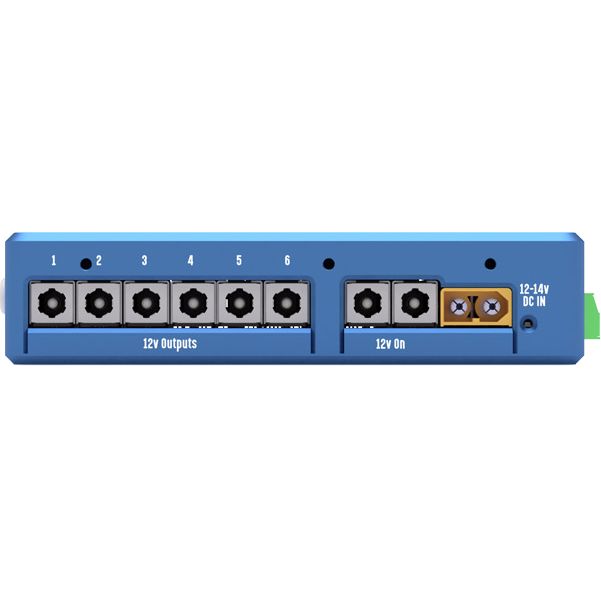

6 sorties d'alimentation 12V

Six puissants MOSFETs intelligents fournissent le "jus" pour vos équipements. Des protections contre les courts-circuits et la surcharge coupent le courant en cas de problème et rapportent les incidents dans le logiciel de commande. Chaque MOSFET peut fournir un courant de 6A maximum. Les connecteurs de sortie sont métalliques et de haute qualité, assurant une fourniture de courant optimale et une sécurisation des branchements.

Un Voltmètre et un Ampèremètre (jusqu'à 20A) mesurent et affichent la tension et le courant de sortie, en temps réel. Si la tension de sortie dépasse 14,5V, le système coupe automatiquement le courant pour protéger votre matériel.

Chaque sortie 12V possède son propre ampèremètre qui surveille et affiche le courant consommé dans le logiciel de commande.

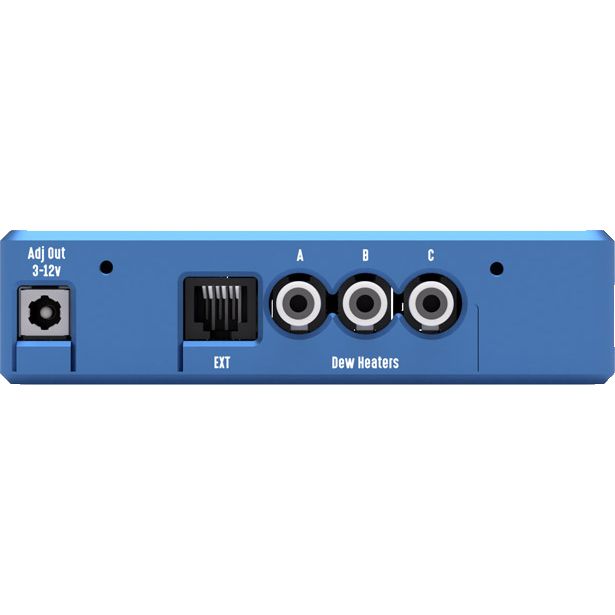

3 sorties pour résistances chauffantes

L'UPBv3 est équipé de 3 sorties PWM munies de connecteurs RCA. Elles peuvent alimenter vos bandeaux chauffants (voire vos feuilles à flat ou vos ventilateurs de mise en température). Ces sorties sont, bien entendu, pilotables depuis votre ordinateur grâce au logiciel Unity ou aux différents pilotes disponibles.

Le système peut automatiquement régler la puissance de sortie. Il récupère les données des capteurs environnementaux et calcule le point de rosée. En cliquant sur "Auto", vous laissez l'UPBv3 décider s'il faut allumer ou éteindre vos résistances chauffantes et optimiser l'énergie qui leur est délivrée. Chaque sortie est configurable individuellement.

Sorties et capteurs additionnels

2 sorties 12V sont toujours ouvertes : Ces sorties non régulées peuvent fournir jusqu'à 8A de courant. Vous pouvez y brancher des périphériques nécessitant une alimentation permanente comme un mini-ordinateur…

1 sortie ajustable en tension de 3V à 12V : Cette sortie peut fournir jusqu'à 3A.

1 sortie ajustable en tension de 12V à 24V : Cette sortie peut fournir jusqu'à 4A. Une fois réglées, les valeurs des sorties ajustables sont mémorisées dans le boîtier ; À chaque redémarrage, les tensions mémorisées sont appliquées.

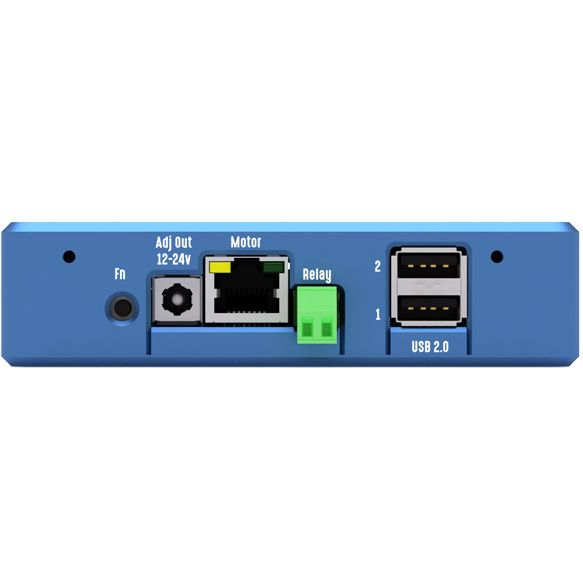

1 relais 250V/10A pilotable

Des sondes de température et d'humidité relative enregistrent les conditions environnementales et règlent en conséquence la puissance des bandeaux chauffant.

Un contrôleur pour les moteurs de mise au point

Remis à jour dans la version 3, ce dispositif est plus silencieux et n'entraîne aucune vibration. Il est compatible avec les moteurs Pegasus Focus Kit ainsi qu'avec la plupart des moteurs pas à pas unipolaires ou bipolaires du commerce, tels que que ceux de Rigel Systems, MoonLite ou Starlight Instruments…

Voici la liste des moteurs compatibles ainsi que les cordons optionnels nécessaires pour le branchement :

  • Pegasus Astro Motor Focus Kit (v1/v2) : MP0021
  • Robofocus : PGCMOT-RJ45DB9
  • Moonlite : PGCMOT-RJ45DB9
  • Lakeside : PGCMOT-RJ45DB9
  • Starlight Instruments HSM 20,30,35 : PGCMOT-HSM
  • Starlight Instruments MSM 20,30,35 : PGCMOT-MSM
  • Starizona Microtouch : PGCMOT-MSM
  • Starlight Instruments POSI Drive : PGCMOT-HSM
  • Optec DirectSync / QuickSync : PGCMOT-HSM
  • Rigel Systems nStep : PGCMOT-MSM
  • Lacerta : PGCMOT-LCRT

La compensation du backlash est déjà programmée dans le firmware du boîter et il peut être activé, modifié ou désactivé depuis le logiciel. Un pilote ASCOM6 est disponible pour le pilotage depuis un logiciel tiers.

Boîtier compatible VESA

Le boîtier de l'Ultimate Powerbox v3 est compatible avec la norme d'interface VESA (ou FDMI). Il est donc possible de monter facilement l'UPBv3 sur un NUC Intel ou sur tout boîtier compatible avec ce standard de montage.

Interfaces compatibles

L'Ultimate Powerbox v3 est compatible avec la plateforme ASCOM6. En association avec le logiciel Unity (Pegasus Astro) officiant en tant que serveur, les drivers ASCOM6 permettent de contrôler un moteur de mise au point (ASCOM Focuser), de récupérer les données environnementales et les transmettre à un logiciel tiers (Sequence Generator Pro, MaximDL ou NINA) en tant que périphérique ASCOM ObservingConditions, ou de piloter l'allumage et l'extinction des sorties d'alimentation et des ports USB (ASCOM Switches, dans NINA / MaximDL par exemple).

L'UPBv3 est compatible avec les plateformes INDI et INDIGO. Les fonctionnalités sont identiques à celles de la plateforme ASCOM6 mais pour les systèmes Linux / MacOS. De même, il peut être connecté et piloté depuis le boîtier StellarMate.

Enfin, l'UPBv3 est intégré nativement dans le logiciel libre NINA.

Autres fonctionnalités clés

Pendant toute la durée de fonctionnement de l'UPBv3, le logiciel enregistre tensions, courants, température et humidité relative. Il peut ainsi vous restituer un historique complet au travers de graphes zoomables que vous pouvez exporter sous forme d'image PNG ou de données brutes CSV au format texte. Vous conservez ainsi tous les paramètres de votre nuit d'observations !

Vous disposez de temporisations qui vous permettent de programmer l'allumage et l'extinction des sorties/ports en fonction des besoins, de façon individuelle ou groupée. De même, vous pouvez déterminer quels sont les ports ou les sorties qui doivent être allumés/éteints au démarrage de l'UPBv3, les réglages étant stockés dans une EEPROM.

L'Ultimate Powerbox v3 dispose d'un watchdog matériel qui redémarre le boîtier si pour une raison quelconque le contrôleur ne répond plus au bout de 2 secondes. Cette fonction est intéressante si vous possédez un observatoire contrôlé à distance et que vous voulez être certain de reprendre la main rapidement sur votre matériel en cas de blocage du boîtier.

Le firmware de l'UPBv3 peut être mis à jour par USB ou Wi-Fi, à l'aide d'un logiciel de téléchargement (uniquement disponible sous Windows). Ces mises à jour corrigent d'éventuelles erreurs ou ajoutent des fonctionnalités supplémentaires, souvent suggérées par les utilisateurs eux-mêmes.

Le logiciel Unity

Pegasus Astro met gratuitement à disposition un logiciel de commande intégré appelé Unity. Ce logiciel, au design moderne et très soigné, offre la possibilité de piloter depuis un seul endroit tous les accessoires que propose la marque, que ce soit les boîtiers de commande comme l'UPBv3, les moteurs de mise au point ou les contrôleurs de résistances chauffantes. Le but est de proposer une application moderne et robuste capable de prendre en charge facilement tous les produits Pegasus Astro, existants ou à venir.

En outre, au travers d'une API REST JSON, Pegasus Astro utilise Unity comme interface générale pour les développeurs souhaitant intéragir avec leurs accessoires.

En bref

  • Jusqu'à 20 A sous 12V (240W) peuvent être fournis aux accessoires
  • 6 sorties 12 V pilotables individuellement et configurables : tension constante 12V ou PWM (Pulse Width Modulation)
  • Prise de contrôle par Wi-Fi ou par USB
  • 2 sorties 12V toujours allumées
  • 3 sorties avec connecteurs RCA pour résistances chauffantes, avec réglage automatique
  • 1 sortie d'alimentation réglable 3-12V 3A régulée
  • 1 sortie d'alimentation réglable 12-24V 4A régulée
  • 1 relais d'alimentation 250V/10A
  • 6 ports USB3.1 (rétrocompatibles avec l'USB2) et 2 ports USB2, activables individuellement par logiciel
  • Un contrôleur de moteur pas à pas, silencieux et sans vibration, compatible avec quasiment tous les moteurs de mise au point du marché
  • Un interrupteur physique configurable par logiciel, capable de piloter une fonction au choix (par exemple l'allumage/extinction des sorties d'alimentation)
  • Capteurs internes de température et d'humidité
  • Moniteurs d'alimentation (tension d'entrée, ampérage général et par sortie)
  • Boîtier compatible VESA
  • Alimentation du boîtier 12V - 14V (protégée contre l'inversion de polarité)
  • Connecteur d'entrée femelle XT60
  • Connexion PC en USB3 Type-B SuperSpeed
  • Sorties d'alimentation classiques : 6 sorties 12V. Intensité de sortie maximale de 6A sur chaque port. Connecteur femelle standard 5.5 x 2.1mm. Allumage/extinction des alimentations par logiciel
  • Sorties d'alimentation RCA  femelles en 3 x 12V (PWM) avec intensité de sortie maximale de 6,5A/port et focntionnant en PWN (utilisable pour les résistances chauffantes, feuilles à flat ou ventilateurs…).
  • Deux Sorties d'alimentation variables dont une ajustable 3-12V/3A et une sortie ajustable 12-24V/4A
  • Deux Sorties d'alimentation permanentes 12V/8A toujours ouvertes
  • Capteurs en connexion RJ12 : 0-100% d'humidité (précision de 2 à 5%) et température de -40 à 80°C (précision de 0,5°C)
  • Ampèremètre avec intensité mesurable de 0A à 20A
  • Voltmètre avec tensions mesurables de 5V à 15V
  • Hub USB3.1 alimenté de qualité industrielle (fonctionnement de -40°C à +80°C). 6 ports USB3.1 SuperSpeed (compatibles USB2) + 2 ports USB2 HighSpeed. Allumage/extinction de chaque port par logiciel (alimentation + données). Chaque port peut fournir 2,2A
  • Contrôleur pour moteur pas à pas unipolaire ou bipolaire (2A/phase). Connecteur RJ45

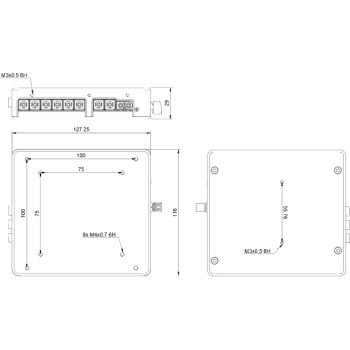

  • Dimensions : 127 mm x 116 mm x 29 mm
  • Poids : 400 g

Éléments livrés

  • 1 boîtier Pegasus Astro Ultimate Powerbox v3

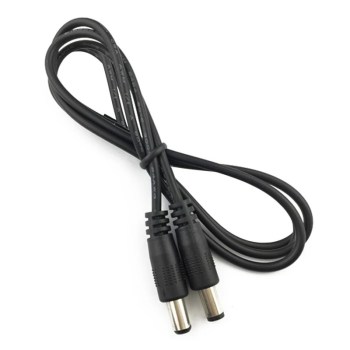

  • 4 cordons d'alimentation DC 5.5 x 2.1mm vers 5.5 x 2.1 mm de 1 m de longueur
  • 1 cordon USB3 type A vers type B (longueur 1,8 m)

 Attention : Le boîtier est livré sans alimentation. Le connecteur d'entrée est de type XT60 femelle.
