Moteur de mise au point EAF USB (seul) - ZWO

Réf.: ZWEAF-S
claudebot
245,00 €

Nouveau moteur de mise au point tout intégré ZWO pour une mise au point fine et précise... compatible Windows, Linux, et Asi Air...

Hors stock | Envoyé sous7 jours
Modele au choix :

 Nouveau : Désormais uniquement disponible dans la nouvelle version "USB" : la nouvelle version disponible est auto-alimentée par le port USB : plus besoin d'une alimentation 12V ! Ce système permet d'améliorer significativement la durée de vie de l'EAF qui utilise uniquement le courant en sortie du port USB pour fonctionner et évite ainsi les risques de court-circuit.

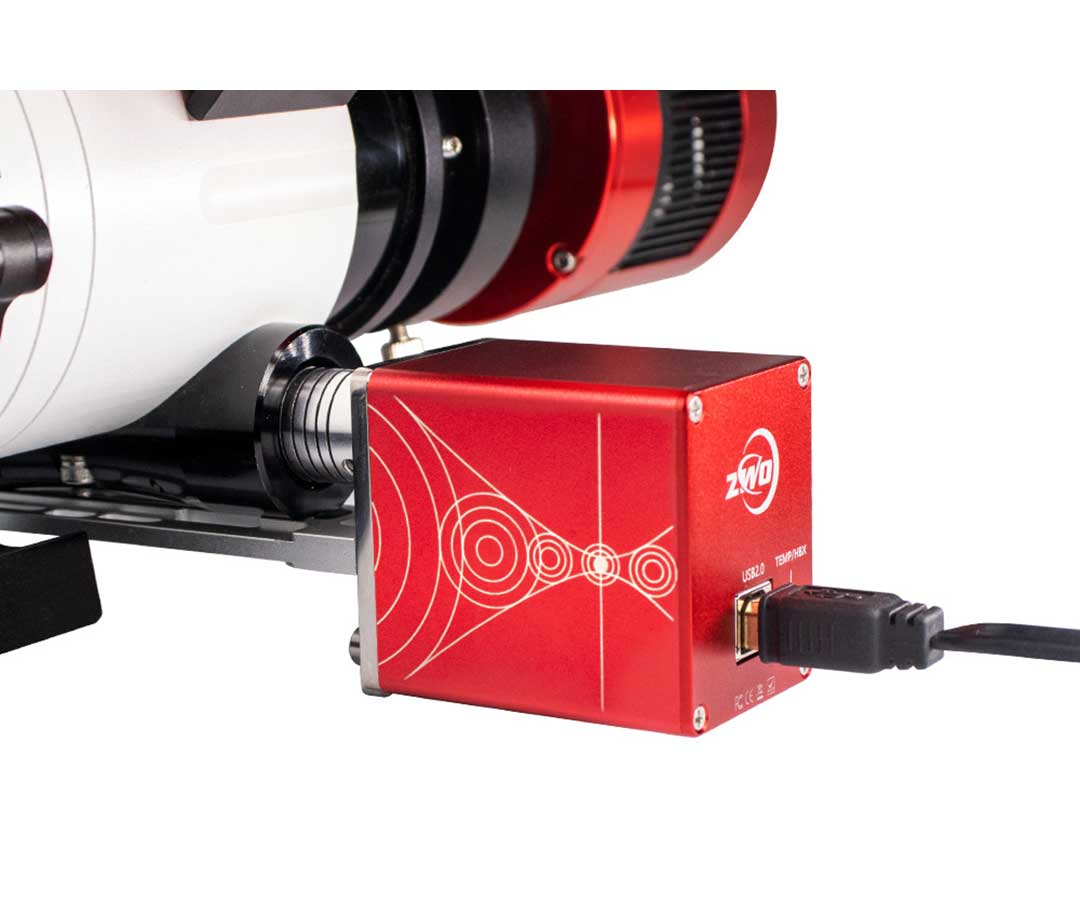

Afin d'étendre sa gamme d'accessoires pour ses caméras et les besoins des astrophotographes, ZWO propose un moteur de mise au point compact. Dénommé EAF (Electronical Automatic Focuser) il s'adapte sur de nombreux instruments via un support de fixation et se contrôle par le biais de la plupart des logiciels courants ou du boîtier ASIAIR.

Deux modèles au choix

  • L'EAF "seul" (ref. ZWEAF-S) : le moteur EAF + ses accessoires + platines et coupleurs d'axe (voir photos et onglet "caractéristiques")

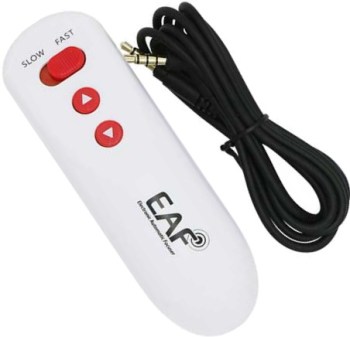

  • l'EAF "pack" (ref. ZWEAF-A): l'ensemble des éléments ci-dessus + raquette de commande manuelle + sonde de température.

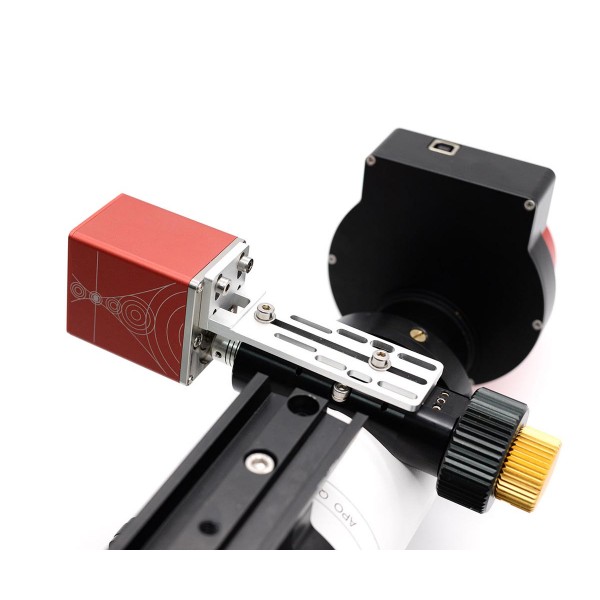

Une bonne mise au point est cruciale pour obtenir une image de qualité. La motorisation de celle-ci permet de gagner en précision et d'éviter de toucher le tube optique (ce qui entraîne des vibrations gênantes particulièrement à forts grossissements). Grâce à un système rapide, précis et compact, ZWO vous permet d'améliorer sensiblement la qualité de vos images, un plus indispensable en astrophotographie planétaire ou du ciel profond. Un support en L, fabriqué en aluminium, est percé de plusieurs bandes et trous permettant de fixer l'EAF sur de nombreux portes-oculaires. Un coupleur est fourni pour s'adapter aux axes (en sortie de la molette de mise au point de votre instrument) de différentes largeurs (grâce à plusieurs vis de serrage).

Le moteur pas à pas utilisé dispose de 5760 pas/tour pour une grande précision de mise au point et supporte jusqu'à 5 kg de charge. La connexion à votre PC ou l'ASIAIR s'effectue par l'intermédiaire d'un câble USB2.0. L'EAF est compatible ASCOM, INDI pour une mise au point automatique via de nombreux logiciels. Une raquette de commande et une sonde de température seront prochainement adaptables.

Vous pouvez télécharger la notice directement ici : Notice (en anglais)

Vous trouverez sur nos pages, la notice d'assemblage d'un moteur EAF pour les lunettes TS Optics (convient également pour le lunettes Altair Astro) : Cliquez ici !

Compatible avec les porte-oculaires suivants :

  • Starlight Instruments FeatherTouch 2”, 2.5”, 3”
  • Lunettes Sky-Watcher Black Diamond ED (pas la gamme "Esprit") et télescopes Newton, Maksutov, Dobson avec porte-oculaires DS (Dual-Speed)
  • Lunettes et télescopes Orion, AstroTech…
  • Schmidt-Cassegrain Meade et Celestron… oui, si vous utilisez un porte-oculaires compatible ;-)
  • A venir : Instruments Takahashi, GSO (Kepler)...
  • UNCN2 (V-Power : 2 vis M5x16 + rondelles sont nécessaires)
  • UNCSC2 (V-Power : 2 vis M5x16 + rondelles sont nécessaires)
  • UNCN2M90
  • UNCN2-S
  • Des vis M4 ou M5 peuvent être nécessaires pour fixer le moteur (platine)

Lunettes astronomiques TS

  • TSAPO60f6/red (ajouter 2 vis M4x20 pour fixer le moteur)
  • TSAPO72f6, TS61EDPH, TS76EDPH
  • TSAPOCF80, TSAPO81Q, TSAPO100Q, TSAPO102Q, TSAPO130Q
  • TSR1021, TSAPO107, APO115f7, TS121SDQ, TSAPO125f78
  • Hypergraph8

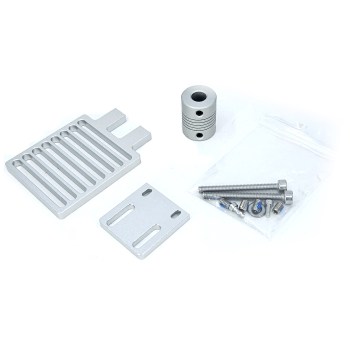

 Note : Lunettes ESPRIT 100, 120 et 150 nous recommandons d'utiliser la platine takahashi ZWEAF-BRK-TK qui permet une meilleure fixation que la platine fournie d'origine.

Notice de montage d'un moteur EAF sur une lunette ou un porte-oculaires TS Optics : Cliquez-ici (en allemand)

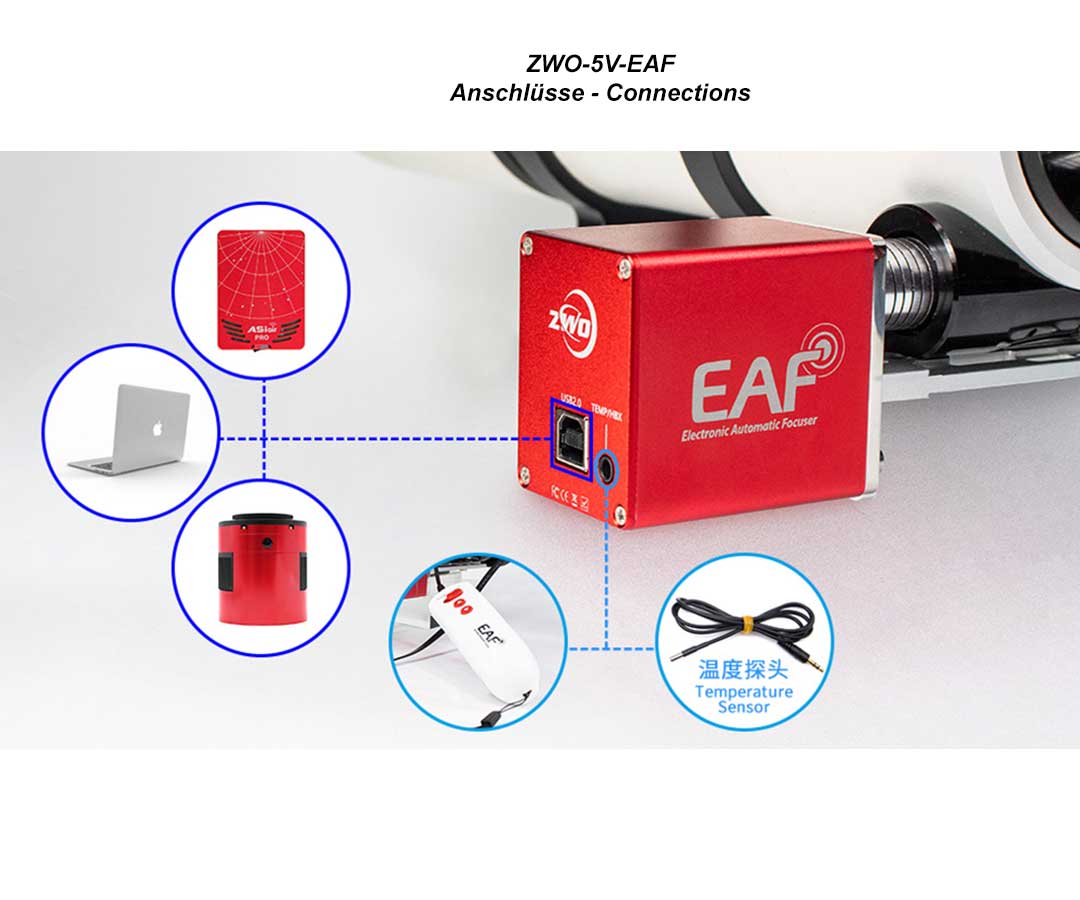

Il n'y a qu'un seul "port" Jack pour raquette ou sonde de température sur l'EAF du coup vous brancherez soit la raquette de commande manuelle soit la sonde. C'est normal car soit vous êtes à distance sur PC/ASIAIR et vous faites tout en "remote" auquel cas la sonde est utile, soit vous faites la MAP manuellement auquel cas la sonde ne servirait à rien…

CaractéristiquesMoteur pas à pas ZWO EAF
Résolution 5760 pas par tour (précision environ 3 microns / pas)
Transfert des données Port USB2.0
Port auxililaire Connexion optionnelle raquette de commande / sonde thermique
Capacité de charge 5 kg

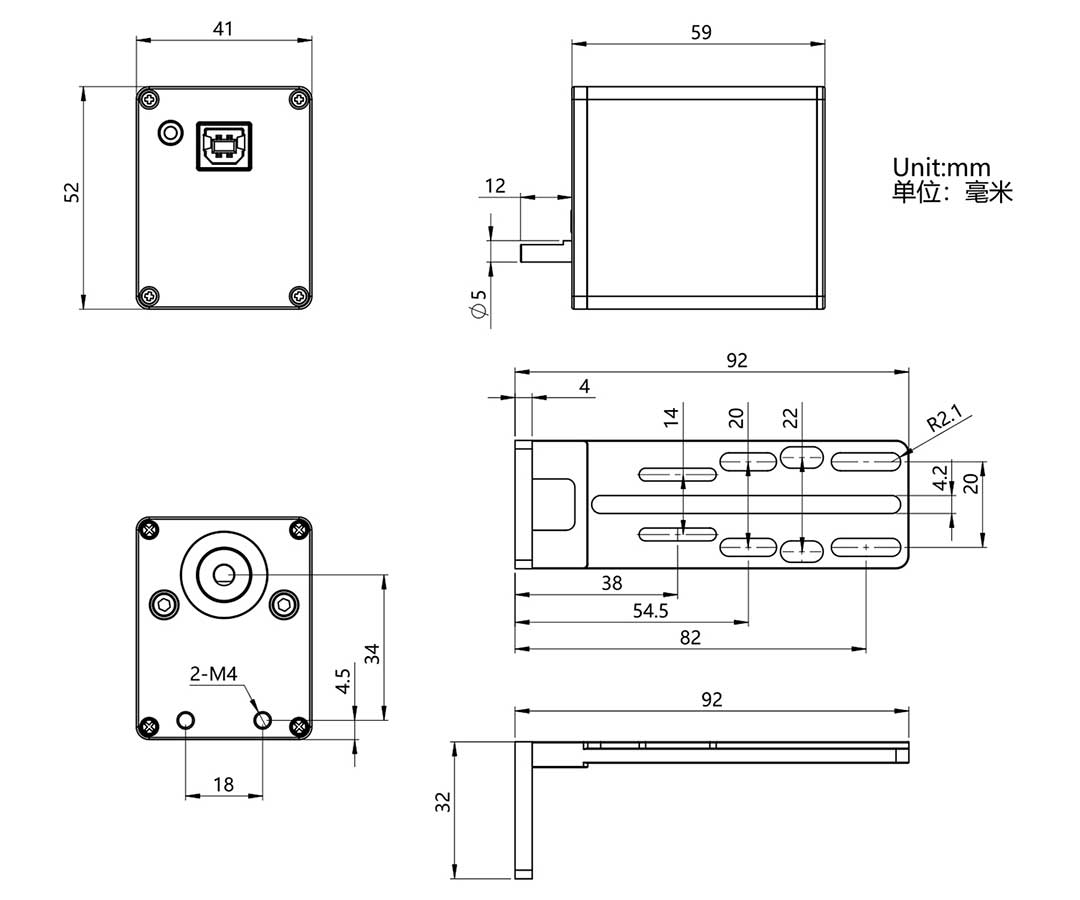

Dimensions 59mm x 52mm x 41mm
Poids 277g
Poids 277g

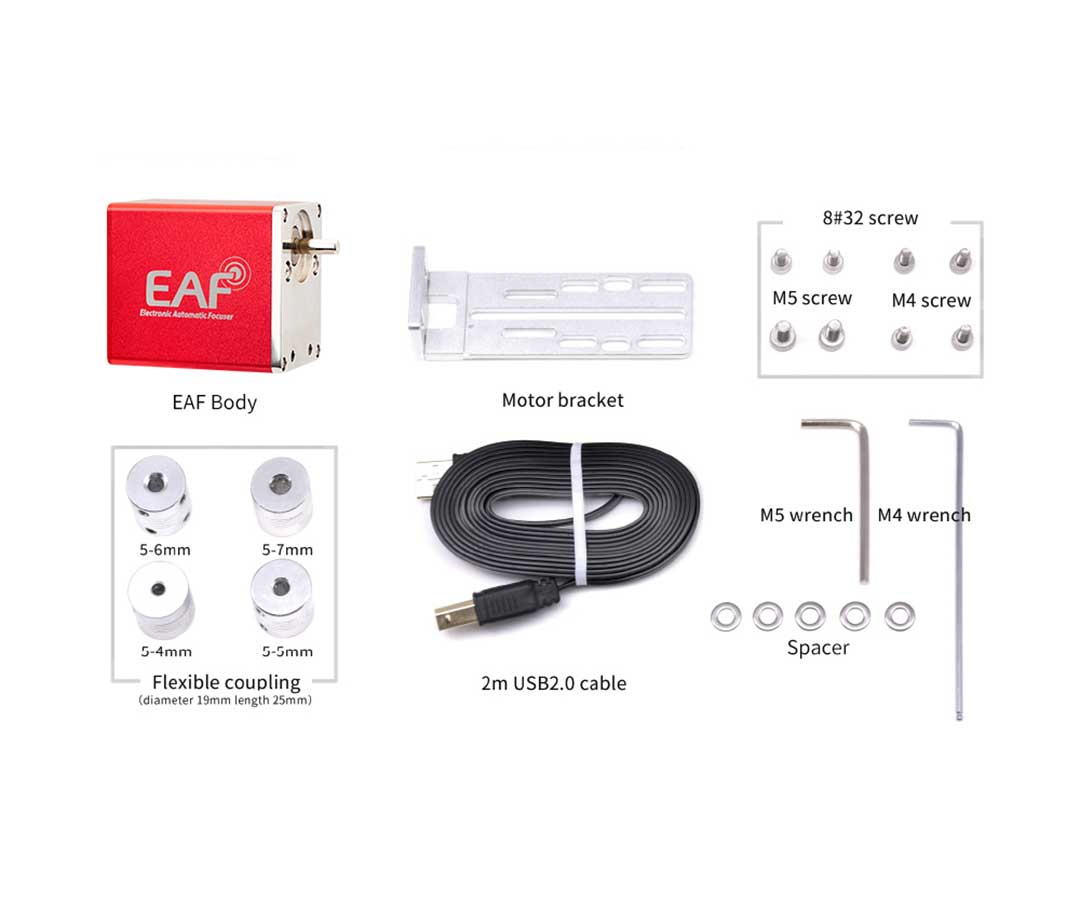

Éléments livrés

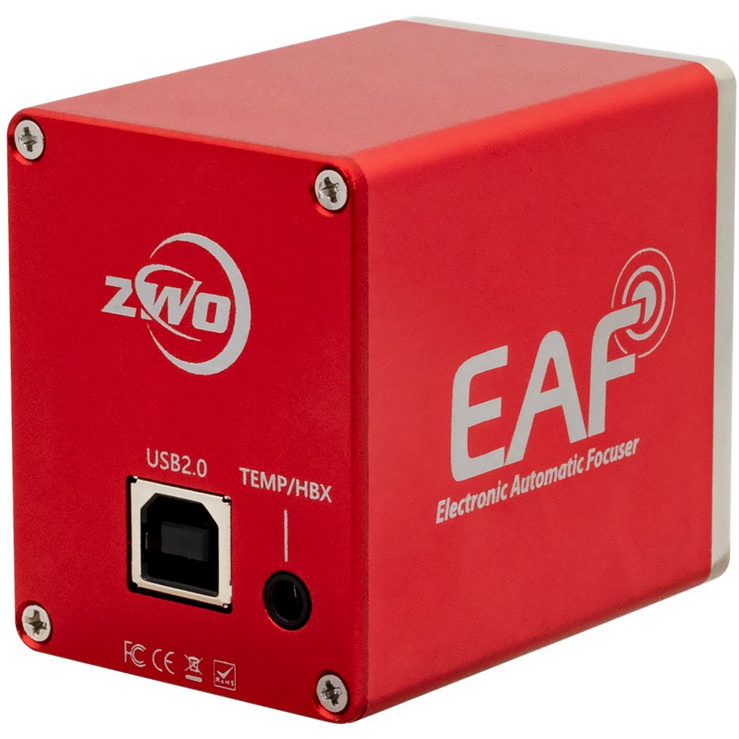

  • 1 moteur pas à pas avec carte contrôleur intégrée auto-alimenté par port USB !
  • 1 platine de montage compatible avec la plupart des instruments
  • Axe de sortie moteur : 5mm
  • Type moteur : PG35 / 48 steps/tour avec réduction 1:120x bipolaire.
  • 4 coupleurs d'axe sont inclus pour axe moteur de 5mm vers axe porte-oculaires de 4mm, 5mm, 6mm et 7mm
  • 1 câble USB2.0 de 2m
  • Différentes vis, clef Allen et rondelles
