Platine double type Losmandy pour 2 instruments en parallèle sans rotation à 90° - TS

Certaines montures sont utilisables seulement dans l'axe de leur platine (EQ8-R, RH par exemple du fait d'un "stop" en déclinaison).

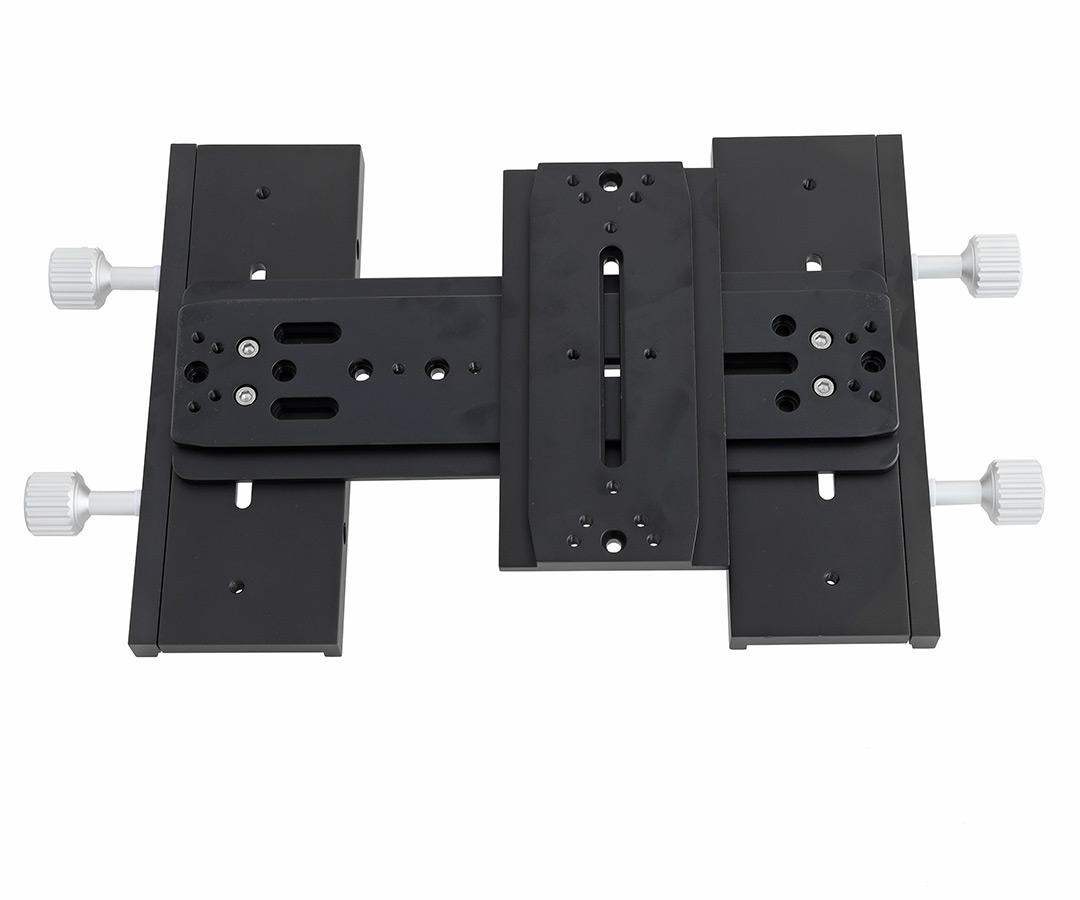

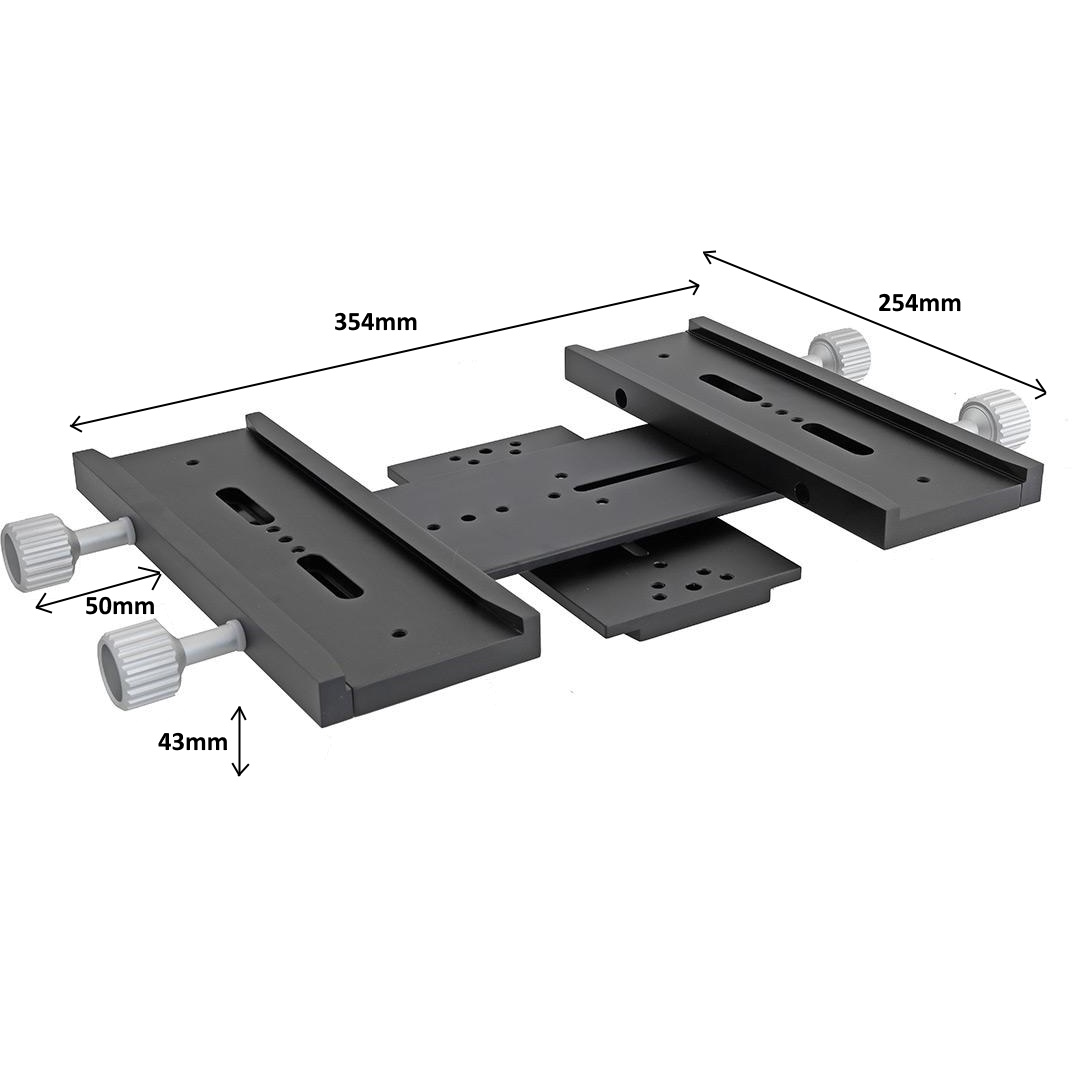

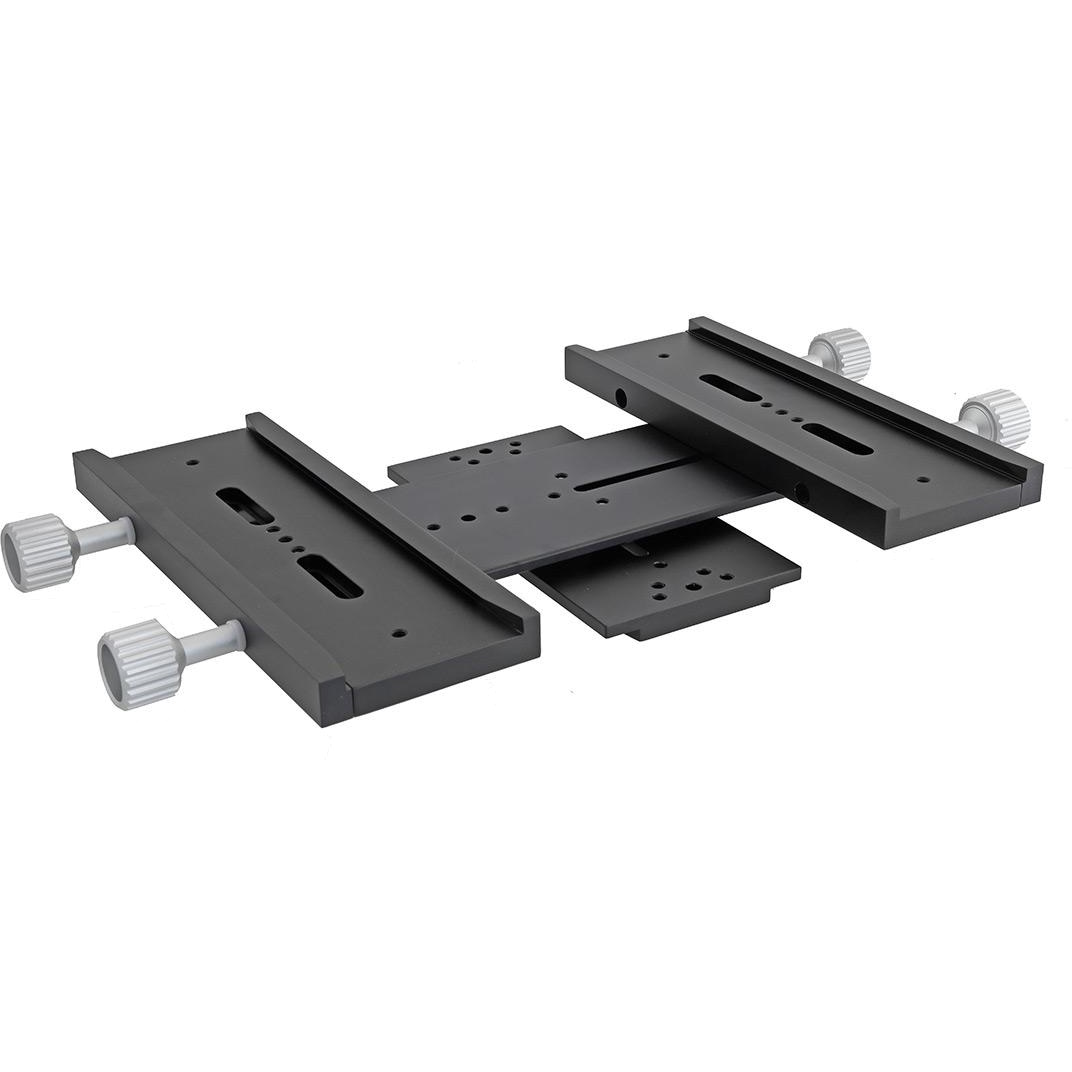

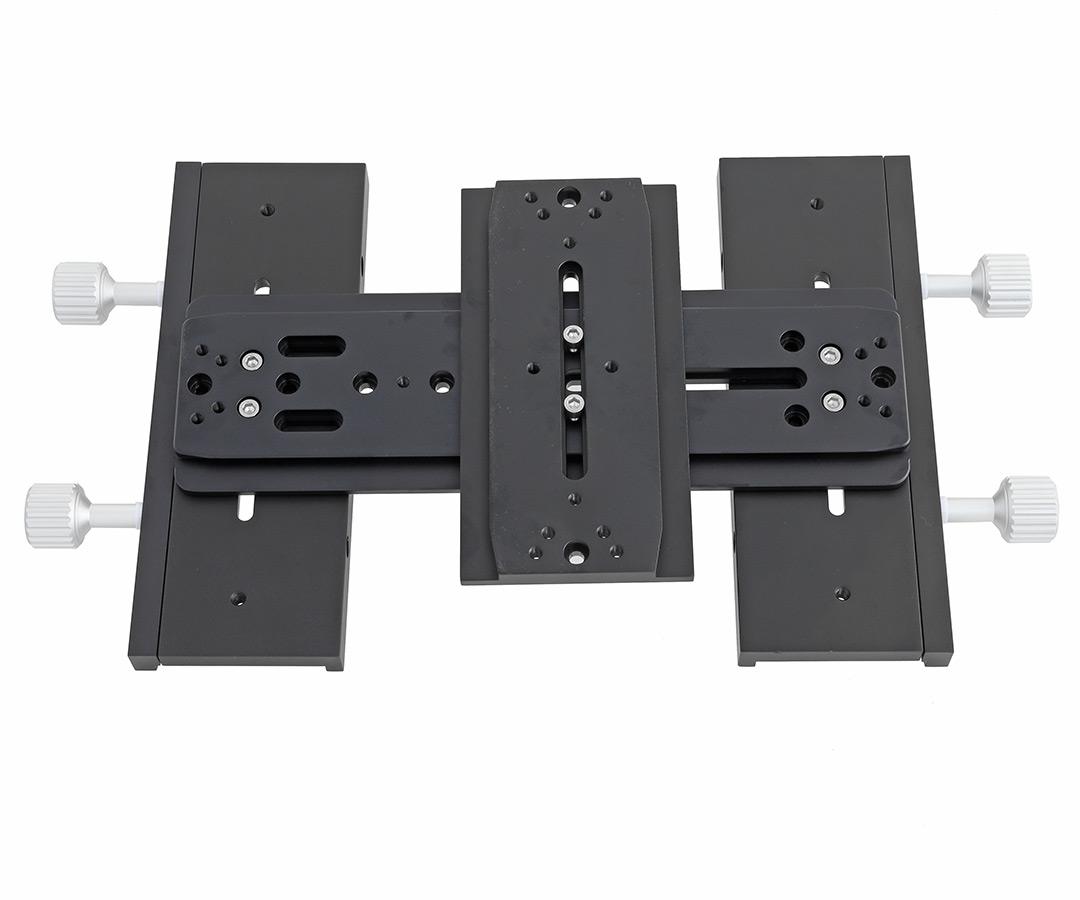

Cet ensemble est constitué d'une queue d'aronde mâle type Losmandy, d'une platine intermédiaire, et de deux platines femelles type Losmandy en parallèle. Il vous permet de placer deux instruments en parallèle simplement avec un minimum d'ajout de matériel, beaucoup de rigité, et relativement peu d'élévation par rapport à l'axe de la monture.

Vos instruments restent donc dans l'axe d'origine de pointage de la platine Losmandy de la monture et ne modifient donc pas son fonctionnement. L'ensemble ne rajoute pas de contraintes particulières à l'usage d'origine.

Cet ensemble évite également le montage en parallèle type "superposé" qui peut entrainer des flexions. Cependant, Il entraine parfois des difficultés d'équilibrage en déclinaison.

Compatible avec les montures

• Losmandy G11, Titan, ...
• Skywatcher EQ6, EQ8, EQ8-R etc.
• Celestron CGEM, CGX, ...
• 10Micron GM2000, ...
• iOptron CEM60, CEM120, ...
• Toutes les montures avec platines type Losmandy (D)...

Comment équilibrer au mieux les télescopes ?

Grâce à cette double fixation, vous pouvez également équilibrer parfaitement des télescopes de poids différents. Procédez comme suit :

• Fixez le contrepoids à la monture.
• Fixez la double platine sur votre monture.
• Fixez les deux télescopes et équilibrez le tout en ascension droite en ajustant la position des contrepoids.
• Bloquez ensuite l'axe d'ascension droite. La barre de contrepoids avec le contrepoids dirigée vers le bas.
• Débloquez la déclinaison et faites-la tourner jusqu'à ce que les télescopes soient horizontaux.
• Déplacez ensuite les télescopes dans les platines jusqu'à ce que les télescopes soient équilibrés.
• Tournez ensuite l'axe de la déclinaison jusqu'à ce que les télescopes pointent verticalement vers le haut.
• Desserrez à peine (sans les retirer…) les quatre vis fixant la barre transversale à la barre à queue d'aronde et déplacez la barre jusqu'à ce que les télescopes soient équilibrés latéralement. Resserrez ensuite la barre.
• Enfin, desserrez l'axe d'ascension droite et vérifiez l'équilibrage de l'ensemble.

Vous pouvez maintenant vous déplacer vers n'importe quelle position sur le ciel et la monture sera toujours en équilibrée. Notez qu'un léger (léger) déséquilibre est généralement positif sur le fonctionnement des montures équatoriales car permettant d'éviter de fonctionner dans les jeux mécaniques.

Comment puis-je ajuster la position du rail central ?

Le rail de connexion des deux platines femelles est doté d'un trou oblong et d'un filetage femelle M6. Tout comme le rail central avec lequel la monture double est fixée à la monture. Les filetages femelles M6 et les trous oblongs permettent de modifier la position de la queue d'aronde du centre vers le bord. Deux vis à six pans creux M6 assorties sont incluses.

 Remarque importante

La position de chaque élément de ce "pack" de queues d'arondes est réglable. Si une platine n'est pas bien alignée perpendiculairement à la barre de la queue d'aronde, elle peut être réalignée correctement après avoir desserré deux vis à six pans creux. Les vis sont ensuite resserrées.
