Interface de mise au point USB-Focuser 3 pour moteurs pas-à-pas et DC - PA

Réf.: MP0014
CCBot/2.0 (https://commoncrawl.org/faq/)
129,00 €

Une interface de mise au point USB compatible avec tous les types de moteurs de mise au point du marché !

Indisponible
Motorisation

Ce produit est en rupture.
Donnez votre adresse email pour être informé.

Tenez-moi au courant

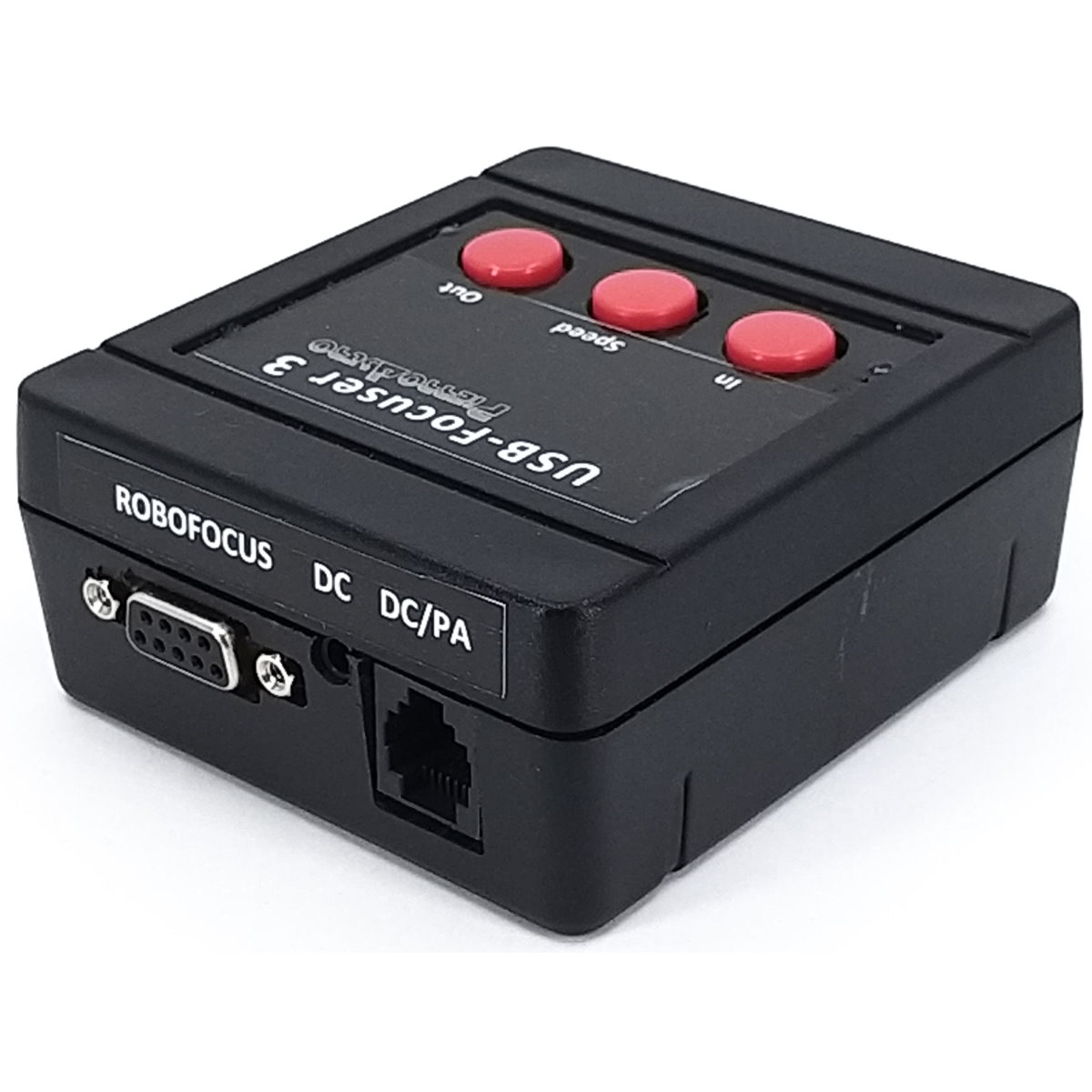

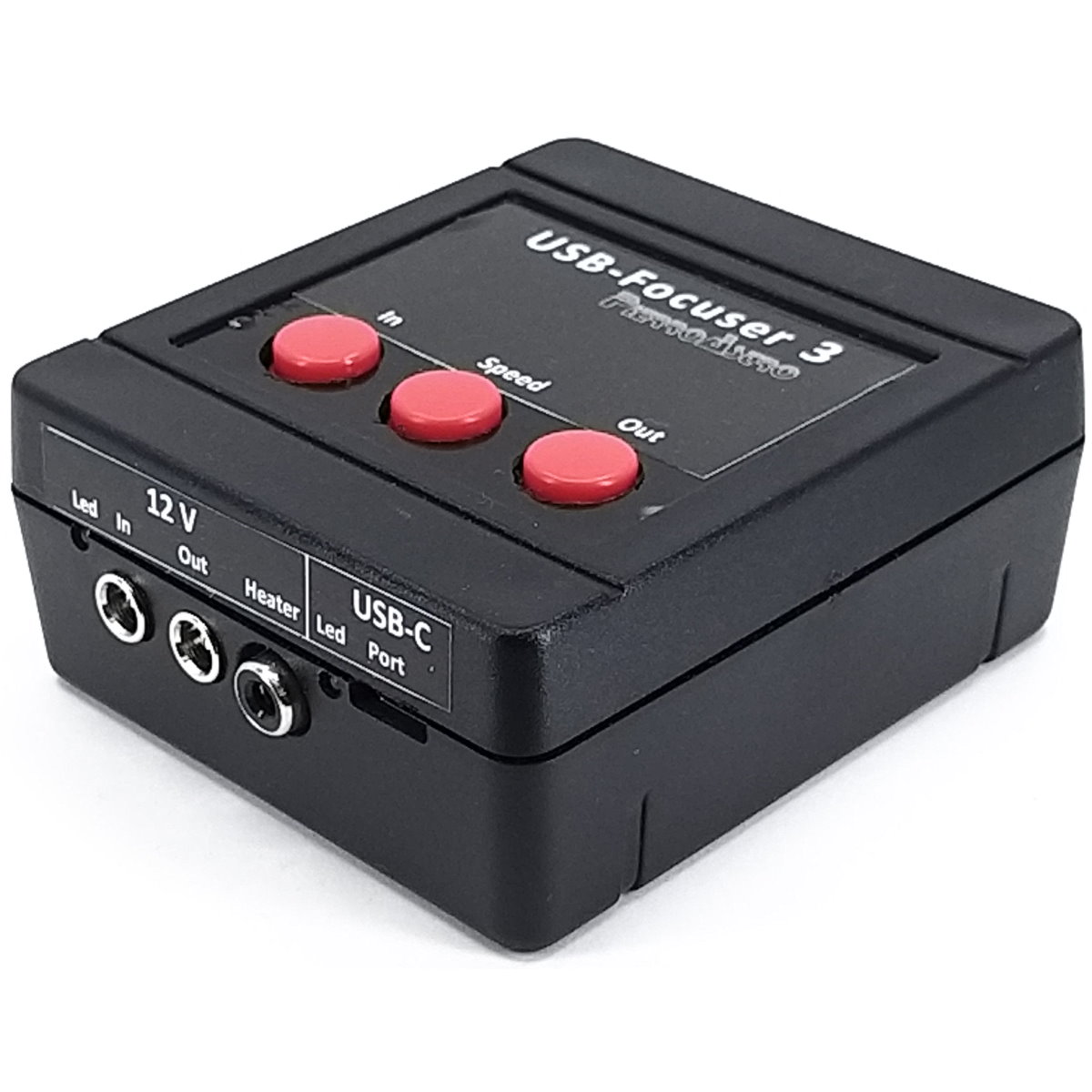

L'interface USB-Focuser 3,0 est une interface de mise au point par ordinateur (USB) pour l'astronomie et la photographie astronomique. Elle est conçue et réalisée en France et offre une grande facilité d'utilisation.

Cette interface vous permet de piloter depuis votre ordinateur tous les types de moteurs :

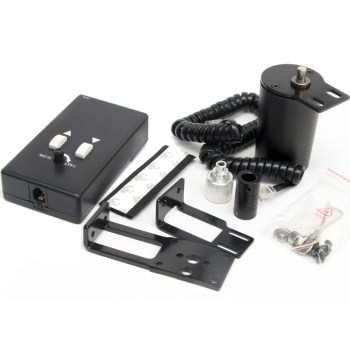

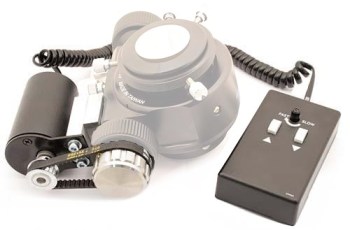

  • Les moteurs DC à courant continu type Sky-Watcher SW0190 ou TSAcumotorfok via câble adaptateur (MP0009,2)

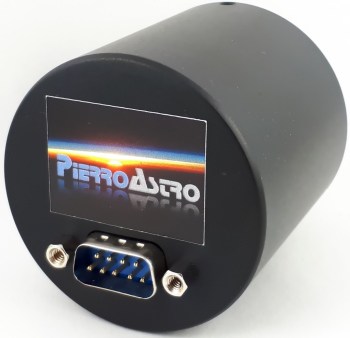

  • Les moteurs SCT-Focus Pierro-Astro SCT008 via un câble PC0024

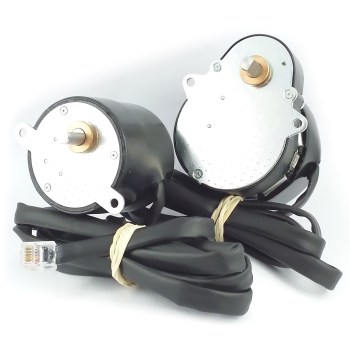

  • Les moteurs pas à pas Pierro-Astro MP0003
  • Les moteurs Meade ZIS (branchement direct sur prise la jack 3,5 mm de l'USB Focuser)
  • Les moteurs Moonlite DC via un câble adaptateur (MP0009,7)
  • Les moteurs JMI DC (branchement direct sur prise la jack 3,5 mm de l'USB Focuser)
  • Vos propres moteurs pas à pas 4, 5 ou 6 fils, dans la limite de 2A / 12V avec connexion par vos soins (attention au brochage ! voir documentation fournie avec l'interface ou nous contacter)
  • Les moteurs avec prise Robofocus DB9 standard (avec câble DB9 standard type PC0024)
  • Les moteurs pas à pas Feather-Touch via un câble adaptateur : HSM (MP0009,5) et MSM (MP0009,4)
  • et autres, du marché. (n'hésitez pas à nous contacter)

 Attention : en cas d'utilisation d'un câble inadapté ou d'un mauvais branchement il est TRES probable que vous "grillerez" l'interface de mise au point. C'est d'ailleurs la seule façon de la griller… Dans ce cas, la garantie ne peut s'appliquer !! Il est impossible de protéger une interface pour moteur en cas de court-circuit ou de mauvais branchement ou de défaut de moteur.

Liaison informatique

  • Cette interface fonctionne sur tous les ordinateurs PC équipés de Windows 10, Windows 11 64 bits
  • Liaison USB par câble USB type C (fourni)
  • Elle fonctionne avec un pilote ASCOM
  • Elle sera reconnue par tous les logiciels de mise au point .
  • Nous vous fournissons le petit logiciel de mise au point FineFocus pour bien commencer.
  • Une LED témoin vous indique que la liaison USB est bien branchée

Liaison moteur

Cette interface dispose de 3 prises pour moteurs : (à utiliser séparément, il ne faut pas brancher 2 moteurs simultanément

  • une prise DB9 pour moteurs Robofocus
  • une prise Jack 3,5 mm stéréo pour moteurs à courant continu (pin 1 et 3 reliés, le picot central servant d'isolant pour éviter les court-circuits)
  • une prise type RJ12 (6 fils) pour moteurs à courant continu type Sky-Watcher SW0190 (avec cordon spécifique MP0009,2 par exemple) ou les moteurs pas à pas Pierro-Astro type MP0003 ou les autres moteurs pas à pas type FeatherTouch etc.

Liaison alimentation secteur / 12V

L'interface a besoin d'une alimentation 12V pour fonctionner, nous recommandons l'AL0006 au minimum pour pouvoir distribuer une partie du courant (liaison permanente) car elle est munie de 3 prises d'alimentation :

  • 2 prises jack DC femelle standard 5,5/2,1 mm pour connecter l'alimentation 12V et un appareil à alimenter en 12V en parallèle
  • 1 prise RCA Femelle pour résistance chauffante, permettant d'alimenter aussi une résistance chauffante en parallèle.

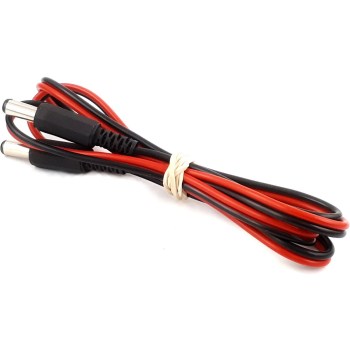

  • Vous pouvez utiliser des câbles type AL0038 pour alimenter ou diffuser le courant en sortie de cette interface
  • Une LED témoin vous indique que le courant 12V arrive bien à l'interface

Protection électrique

L'USB Focuser 3 est désormais conçue pour éviter toute liaison électrique entre le PC et le moteur (isolation complète) cela évite un grand nombre de problèmes ! Par ailleurs, le composant driver moteur utilisé est très performant et chauffe très peu. En cas de court-circuit moteur, d'inversion de polarité, de problème de masse ou d'électricité statique, le PC est protégé y compris si l'interface est détruite par un mauvais branchement !

Boutons pour mise au point manuelle

  • L'interface et munie de 3 boutons rouges pour la mise au point manuelle et le changement de vitesse
  • Les boutons sont activés seulement pendant la liaison ASCOM pour éviter de "perdre" la position des pas moteurs au niveau du logiciel de mise au point
  • Les boutons ne fonctionnent pas si l'interface n'est pas branchée au PC et  qu'aucun logiciel de liaison ASCOM n'est démarré sur l'ordinateur.

L'interface USB-Focuser 3 en bref

  • La mise au point avec les moteurs à courant continu type JMI, Sky-Watcher, Orion accufocus, et tous autres types de moteurs à courant continu jusqu'à 2A max.
  • La mise au point avec les moteurs type Robofocus (avec fiche DB9), et de pratiquement tous les autres moteurs pas à pas du marché, avec 4 fils, 5 fils ou 6 fils (brochage décrit dans la documentation) jusqu'à 2A max.
  • 1 port d'alimentation 9-15V (12V recommandé) :  et 2 ports d'alimentation en sortie pour alimenter votre monture et votre résistance chauffante
  • 3 boutons en façade pour les fonctions de mise au point focus-in / focus-out et vitesse permettant de faire la mise au point manuellement (dés lors que la liaison ASCOM est établie)
  • Des pilotes USB génériques compatibles avec tous les systèmes Windows récents en 32 et 64 bits (7, 8, 8,1, 10…) ultra performants et sans problèmes d'installation
  • Des pilotes ASCOM pour la gestion de la mise au point en pas à pas ou courant continu, compatibles avec TOUS les logiciels de mise au point astronomiques
  • Un mini logiciel de mise au point "FineFocus" permettant simplement la mise au point par moteur

Qu'est ce qui rend le USB-Focuser différente des autres interfaces ?

  • Un pilote pour tous les Windows, intégré dans la plupart des ordinateurs, simple à installer et ultra-fonctionnel
  • Deux connecteurs pour moteur (à utiliser au choix mais pas simultanément bien entendu)
  • La fourniture dans la notice (en français) de tous les plans des différents connecteurs pour vous permettre de câbler vous-même l'interface si besoin.
  • La gestion de pratiquement tous les types de moteurs sans changer d'interface (courant continu DC, pas à pas de tous types, Robofocus).
  • La gestion de l'accélération et décélération du moteur pour les "longs trajets" du porte-oculaires, favorisant le couple du moteur.
  • La sauvegarde PERMANENTE de la position du moteur dans le système permettant d'avoir une utilisation reproductible des positions de focalisation quelque soit la façon de procéder, via les boutons en façade ou logiciel (y compris en cas de crash system ou autre événement impromptu).
  • La sauvegarde PERMANENTE du dernier mouvement effectué pour application des informations de backlash (suppression du jeu au changement de sens (y compris en cas de crash system ou autre événement impromptu).
  • La possibilité de configurer totalement le mode d'accès au moteur (fréquence, puissance, pas ou demi-pas, accélération, etc.)
  • Un brochage simplifié par l'utilisateur : si vous ne connaissez pas l'ordre des fils de votre moteur pas à pas, suivez notre documentation et configurer un ordre de fils différent dans le pilote !
  • La possibilité de mettre à jour 100% des fonctionnalités simplement en téléchargeant les nouvelles versions de pilotes ASCOM : pas besoin de mise à  jour de firmware ou autres difficultés
  • La possibilité de réduire la vitesse des moteurs à courant continu, et de les gérer en mode "pas à pas simulé" pour une très grande précision de mise au point
  • Un logiciel écrit et entièrement réalisé par Pierro-Astro' avec la possibilité d'ajouter si besoin des fonctionnalités ou de rectifier des "bugs" rapidement
  • L'avantage d'un produit 100% français avec notice et logiciels "french-friendly" et le S.A.V. en France et en français !
  • La possibilité d'utiliser plusieurs boitiers USB Focuser et/ou SkyCenter simultanément pour contrôler plusieurs moteurs sur un même PC
  • (Pilote ASCOM identique au pilote pour SkyCenter et USB Focuser 2)

 Note : si vous souhaitez développer des pilotes INDI pour Linux et raspberry, merci de nous contacter !

 Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

  • Interface électronique fabriquée en France !
  • Dimensions : 84x58x36 mm
  • 3 boutons pour utilisation manuelle (utilisables lorsque la liaison ASCOM est établie)
  • Câble USB 2,0 et alimentation : longueur 1,8 m pour liaison PC et alimentation
  • Pilote Windows pour tous systèmes Windows 10 en 32 et 64 bits
  • Pilote ASCOM pour moteur à courant continu avec plateforme ASCOM (identique au pilote du SkyCenter)
  • Pilote ASCOM pour moteur pas-à-pas avec plateforme ASCOM (identique au pilote du SkyCenter)
  • Fourni avec documentation en français
  • Témoin lumineux de fonctionnement : les boutons s'éclairent en rouge lorsque le moteur tourne

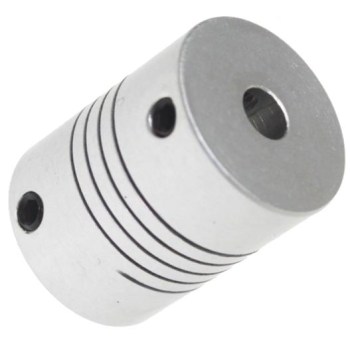

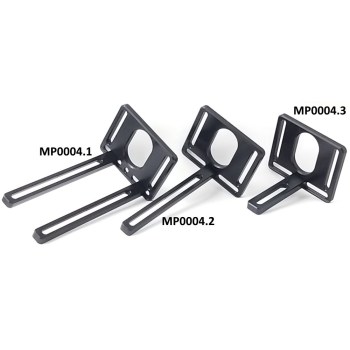

  • Cables, alimentations, platines, coupleurs et moteurs en option
  • 1 connecteur RJ12 6P6C pour moteur pas à pas ou CC jusqu'à 2A
  • 1 connecteur Jack stéréo 3,5 mm femelle pour moteurs JMI, Meade ZIS et autres moteurs DC
  • 1 connecteur DB9 Robofocus pour moteur pas à pas jusqu'à 2A
  • 1 connecteur USB 2,0 type C durable dans le temps
  • 2 connecteurs d'alimentation 12V entrée/sortie 5,5/2,1 mm standard
  • 1 connecteur d'alimentation RCA pour résistance chauffante
  • Isolation complète entre le PC et la partie 12V / Moteur

Éléments livrés

  • 1 boitier USB-Focuser 3,0
  • 1 câble USB A vers C longueur 1 m
  • 1 notice en Français

Vous pouvez télécharger la documentation de l'interface USB Focuser 3,0 ici : Documentation

1. Branchez l'interface sur votre PC. les pilotes FTDI s'installent automatiquement.

  • Vérifiez dans le gestionnaire de périphériques. ( touches Win + Pause puis cliquez sur "Gestionnaire de périphériques")
  • Si les pilotes ne s'installent pas automatiquement, cliquez sur ce lien pour les télécharger :  Pilotes FTDI

2. Prérequis .NET Framework :

  • Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile pour les versions récentes de Windows).
  • Si besoin, télécharger et installer la dernière version en cliquant ici :Cliquez ici

3. Installez la plateforme ASCOM si celle-ci n'est pas déjà installée sur votre pc

  • Si la plateforme ASCOM est déjà installée, merci de vérifier votre version !
  • Si la plateforme ASCOM n'est pas installée sur votre ordinateur, cliquez ici :  ASCOMPlatform

4. Installation du pilote ASCOM SkyCenter ou USB Focuser V2 / V3

  • L'interface SkyCenter (USB Focuser 2) permet de controler des moteurs de mise au point à courant continu ou des moteurs pas à pas.
  • Le lien ci-dessous vous permet de télécharger un fichier d'installation qui vous installe les 2 pilotes ASCOM et le logiciel de mise au point FineFocus.
  • Téléchargez puis installez le fichier d'installation du pilote ASCOM pour USB Focuser 2 et 3 : Cliquez ici

 Attention : utilisez le bon pilote ASCOM pour votre moteur ! NE JAMAIS UTILISER UNE CONNEXION INADAPTEE ENTRE MOTEUR ET INTERFACE !

5. Installez votre logiciel de mise au point.

  • De nombreux logiciels de mise au point existent, payants ou gratuits, nous recommandons FineFocus ou FocusMax par exemple.
  • Le mini-logiciel FineFocus est fourni dans l'installation des pilotes pour SkyCenter ou USB-Focuser 2 ! vous n'avez donc pas besoin de l'installer car
    il devrait déjà se trouver sur votre PC à cette étape de l'installation.
  • FocusMax   Cliquez ici
