Interface USB Focuser 2

Réf.: MP0012
82,50 €
Une interface de mise au point compatible avec tous les types de moteurs de mise au point du marché !
Motorisation
Alimentation electrique
Platine de fixation pour moteur
Coupleur d'axe

L'interface USB-Focuser 2.0 est une toute nouvelle interface de mise au point par ordinateur pour les astronomes amateurs. Elle est conçue et réalisée en France avec des composants de qualité et offre une grande facilité d'utilisation.

Cette interface vous permet de piloter depuis votre ordinateur tous les types de moteurs, à courant continu, pas à pas, Robofocus et autres, du marché. Elle est fournie avec pilotes ASCOM et logiciel de mise au point (à télécharger sur notre site).

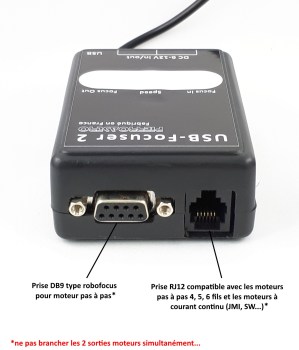

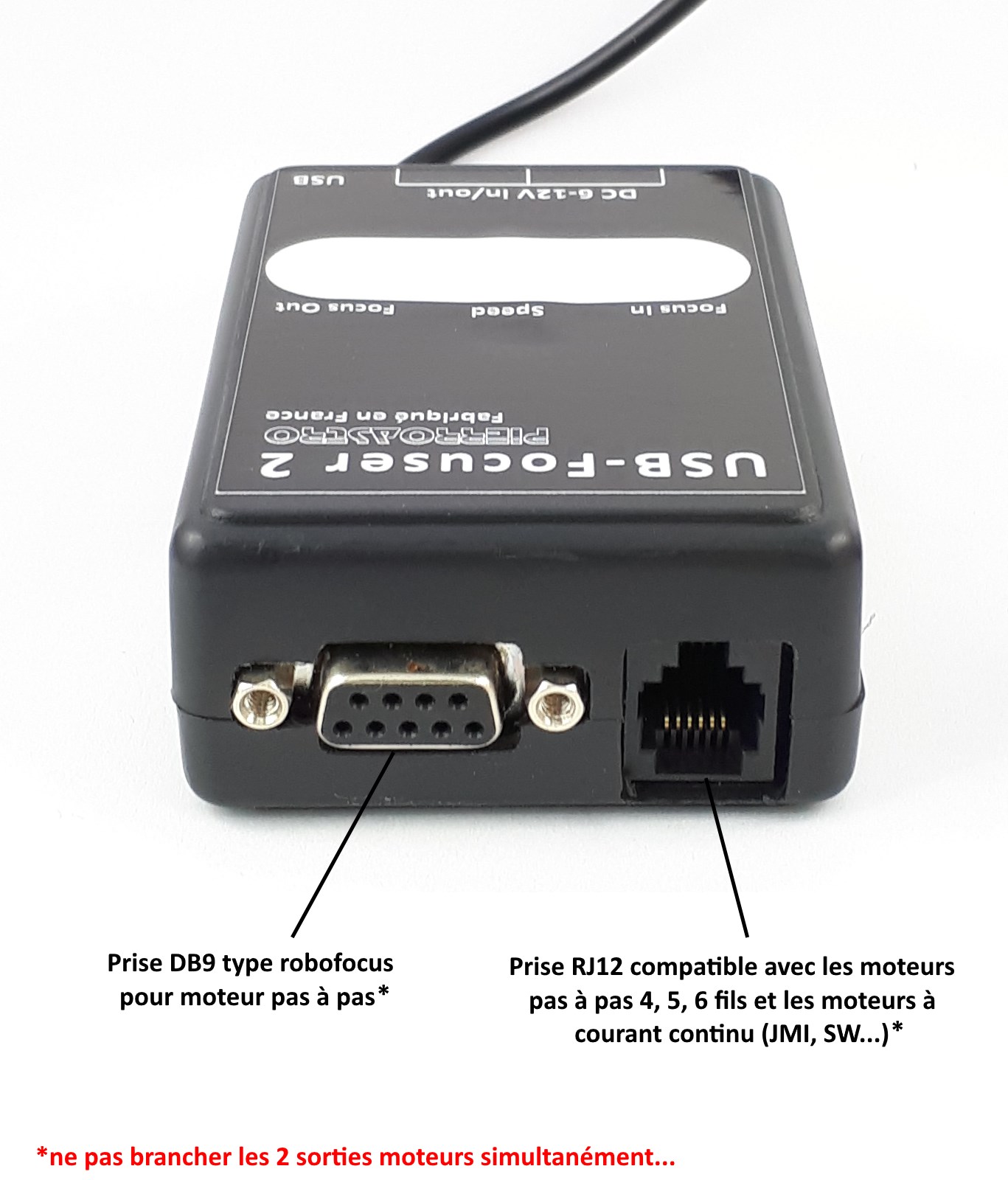

Elle dispose de 2 prises pour moteurs, une prise type RJ12 (6 fils) et une prise standard DB9, (à utiliser séparément, on ne peut pas brancher 2 moteurs simultanément) pour une liaison avec un minimum d'adaptateurs requis.

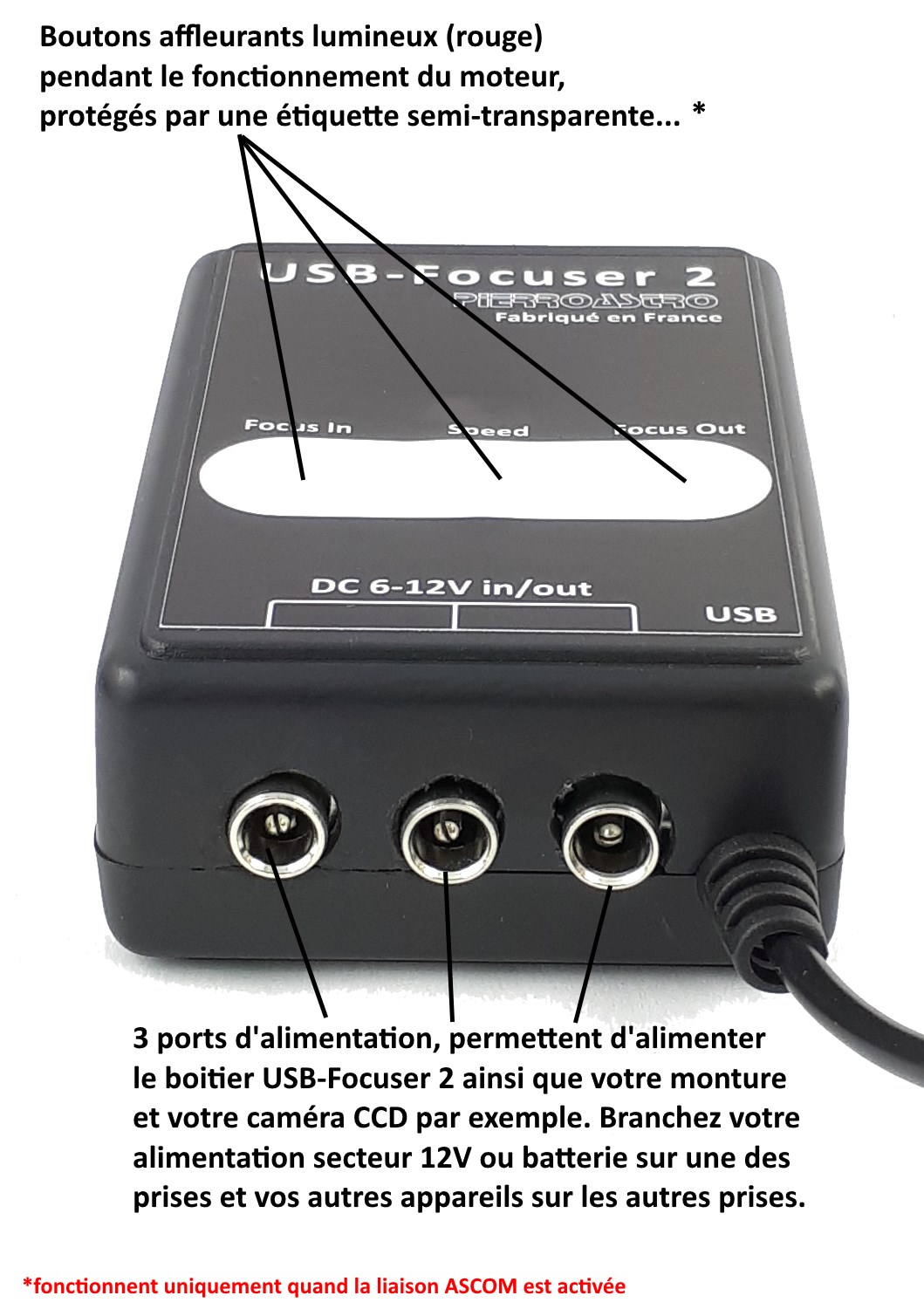

Le boitier est muni de 3 prises d'alimentation femelle standard 5.5/2.1mm permettant d'alimenter le boitier et si besoin un autre périphérique 12V via des câbles d'alimentation en option.

L'interface USB-Focuser 2 en bref :

  • La mise au point avec les moteurs à courant continu type JMI, SkyWatcher, Orion accufocus, et tous autres types de moteurs à courant continu jusqu'à 2A max.
  • La mise au point avec les moteurs type Robofocus (avec fiche DB9), et de pratiquement tous les autres moteurs pas à pas du marché, avec 4 fils, 5 fils ou 6 fils (brochage décrit dans la documentation) jusqu'à 2A max.
  • 1 port d'alimentation 9-15V (12V recommandé) :  et 2 ports d'alimentation en sortie pour alimenter votre monture et/ou votre caméra CCD par exemple avec la même alimentation

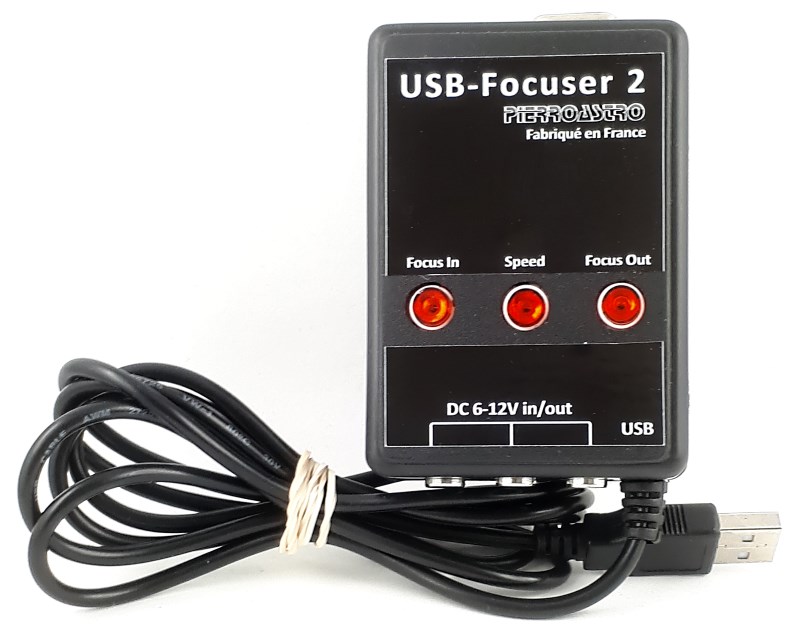

  • 3 boutons lumineux en façade pour les fonctions de mise au point focus-in / focus-out et vitesse permettant de faire la mise au point manuellement (dés lors que la liaison ASCOM est établie)
  • Des pilotes USB génériques compatibles avec tous les systèmes Windows récents en 32 et 64 bits (7, 8, 8.1, 10…) ultra performants et sans problèmes d'installation
  • Des pilotes ASCOM pour la gestion de la mise au point en pas à pas ou courant continu, compatibles avec TOUS les logiciels de mise au point astronomiques
  • Un mini logiciel de mise au point "FineFocus" permettant simplement la mise au point par moteur

Qu'est ce qui rend le USB-Focuser 2 différente des autres interfaces ?

  • Un pilote pour tous les Windows, intégré dans la plupart des ordinateurs, simple à installer et ultra-fonctionnel
  • Deux connecteurs pour moteur (à utiliser au choix mais pas simultanément bien entendu)
  • La fourniture dans la notice (en français) de tous les plans des différents connecteurs pour vous permettre de câbler vous-même l'interface si besoin.
  • La gestion de pratiquement tous les types de moteurs sans changer d'interface (courant continu DC, pas à pas de tous types, Robofocus).
  • La gestion de l'accélération et décélération du moteur pour les "longs trajets" du porte-oculaires, favorisant le couple du moteur.
  • La sauvegarde PERMANENTE de la position du moteur dans le système permettant d'avoir une utilisation reproductible des positions de focalisation quelque soit la façon de procéder, via les boutons en façade ou logiciel (y compris en cas de crash system ou autre événement impromptu).
  • La sauvegarde PERMANENTE du dernier mouvement effectué pour application des informations de backlash (suppression du jeu au changement de sens (y compris en cas de crash system ou autre événement impromptu).
  • La possibilité de configurer totalement le mode d'accès au moteur (fréquence, puissance, pas ou demi-pas, accélération, etc.)
  • Un brochage simplifié par l'utilisateur : si vous ne connaissez pas l'ordre des fils de votre moteur pas à pas, suivez notre documentation et configurer un ordre de fils différent dans le pilote !
  • La possibilité de mettre à jour les fonctionnalités simplement en téléchargeant les nouvelles versions de pilotes ASCOM : pas besoin de mise à  jour de firmware ou autres difficultés
  • La possibilité de réduire la vitesse des moteurs à courant continu, et de les gérer en mode "pas à pas simulé" pour une très grande précision de mise au point
  • Un câble USB et un câble d'alimentation intégrés au boitier pour éviter les court-circuits ou l'urure du port USB côté interface.
  • Un logiciel écrit et entièrement réalisé par Pierro-Astro' avec la possibilité d'ajouter si besoin des fonctionnalités ou de rectifier des "bugs" rapidement
  • L'avantage d'un produit 100% Français avec notice et logiciels "french-friendly" et le S.A.V. en France !

Installation : pour installer les différents éléments nécessaires au bon fonctionnement de cette interface sur votre PC, vous pouvez cliquer directement sur ce lien : Cliquez-ici !

(Pilote ASCOM unifié avec le SkyCenter)

  • Interface électronique fabriquée en France !
  • Dimensions : 84x58x36mm
  • Câble USB 2.0 et alimentation : longueur 1,8m pour liaison PC et alimentation
  • Pilote Windows pour tous systèmes Windows XP, 7, 8, 8.1, 10 en 32 et 64 bits
  • Pilote ASCOM pour moteur à courant continu avec plateforme ASCOM 6.1 (identique au pilote du SkyCenter)
  • Pilote ASCOM pour moteur pas-à-pas avec plateforme ASCOM 6.1 (identique au pilote du SkyCenter)
  • Fourni avec documentation en français
  • Témoin lumineux de fonctionnement : les boutons s'éclairent en rouge lorsque le moteur tourne ou à la demande
  • Cables, alimentations et moteurs en optio

Connecteurs :

  • 1 port RJ12 6P6C pour moteur pas à pas ou CC jusqu'à 1A
  • 1 port DB9 Robofocus pour moteur pas à pas ou CC jusqu'à 1A
  • 1 Port USB 2.0
  • 3 connecteurs d'alimentation au choix : 5.5/2.1mm standard pour alimentation 12V

Vous pouvez télécharger la documentation de l'interface USB Focuser 2.0 ici : Documentation

1. Branchez l'interface sur votre PC. les pilotes FTDI s'installent automatiquement.

  • Vérifiez dans le gestionnaire de périphériques. ( touches Win + Pause puis cliquez sur "Gestionnaire de périphériques")
  • Si les pilotes ne s'installent pas automatiquement, cliquez sur ce lien pour les télécharger :  Pilotes FTDI

2. Prérequis .NET Framework :

  • Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile pour les versions récentes de Windows).
  • Si besoin, télécharger et installer la dernière version en cliquant ici :Cliquez ici

3. Installez la plateforme ASCOM 6.4 si celle-ci n'est pas déjà installée sur votre pc

  • Si la plateforme ASCOM est déjà installée, merci de vérifier votre version !
  • Si la plateforme ASCOM n'est pas installée sur votre ordinateur, cliquez ici :  ASCOMPlatform

4. Installation du pilote ASCOM SkyCenter ou USB Focuser v2

  • L'interface SkyCenter (USB Focuser 2) permet de controler des moteurs de mise au point à courant continu ou des moteurs pas à pas.
  • Le lien ci-dessous vous permet de télécharger un fichier d'installation qui vous installe les 2 pilotes ASCOM et le logiciel de mise au point FineFocus.
  • Téléchargez puis installez le fichier d'installation : Cliquez ici

Attention :utilisez le bon pilote ASCOM pour votre moteur ! NE JAMAIS UTILISER UNE CONNEXION INADAPTEE ENTRE MOTEUR ET INTERFACE !

5. Installez votre logiciel de mise au point.

  • De nombreux logiciels de mise au point existent, payants ou gratuits, nous recommandons FineFocus ou FocusMax par exemple.
  • Le mini-logiciel FineFocus est fourni dans l'installation des pilotes pour SkyCenter ou USB-Focuser 2 ! vous n'avez donc pas besoin de l'installer car
    il devrait déjà se trouver sur votre PC à cette étape de l'installation.
  • FocusMax   Cliquez ici
