Oculaire de collimation (collimateur) coulant 31,75mm - Sky-Watcher

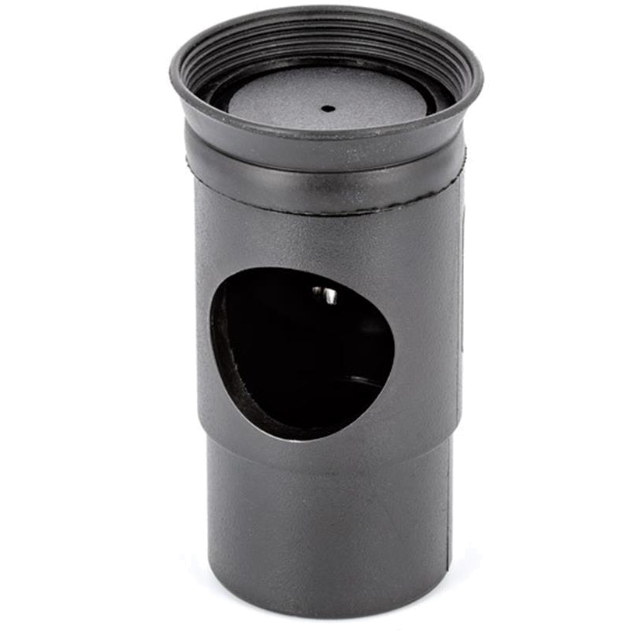

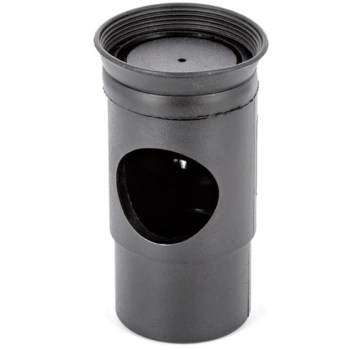

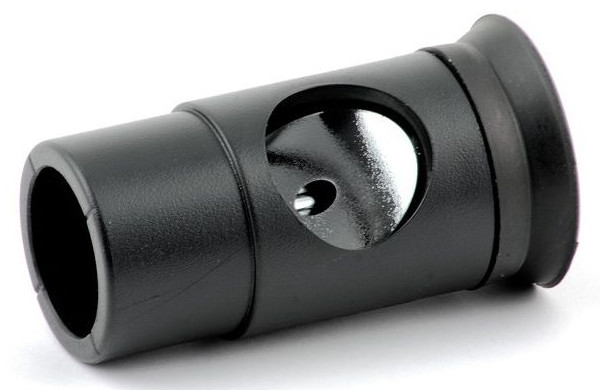

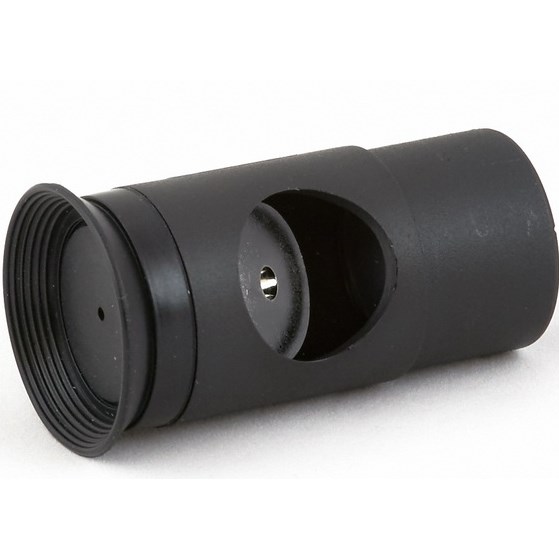

À première vue, on dirait qu'il s'agit d'un oculaire tout à fait ordinaire. Mais en réalité, il ne possède pas de lentilles, seulement un petit trou au centre et une grande ouverture sur le côté. C'est aussi l'endroit où l'on voit une surface argentée réfléchissante disposée à un angle de 45° par rapport à l'oculaire et présentant elle aussi un petit trou au centre. Cet oculaire se place dans le porte-oculaire de votre lunette et doit être orienté de telle sorte que son ouverture latérale se trouve face à une surface lumineuse ou à la lumière d'une lampe. L'ouverture frontale de l'objectif de la lunette doit être recouverte. Regardez maintenant à travers le petit trou dans l'oculaire !

Vous devriez voir deux reflets qui proviennent des deux surfaces convexes de la lentille de l'objectif. Desserrez alors les vis de fixation de la lentille avant et inclinez cette lentille jusqu'à ce que les deux points de reflets se superposent ! Ensuite, il faut resserrer soigneusement les vis de fixation, si possible sans incliner de nouveau la lentille. La lunette devrait alors être correctement collimatée.
Bien entendu, l'oculaire de collimation peut aussi être utilisé pour la collimation de télescopes de type Newton.

L'oculaire est pourvu de petites "encoches" à 90° vous permettant si vous le souhaitez, d'y placer et d'y coller des fils en "croix" pour vous confectionner un réticule de visée.

 Attention : il n'y a pas de croix sur cet oculaire ! si vous voulez un "vrai" oculaire type cheshire voyez plutôt les références AC0012 ou TSCH !
