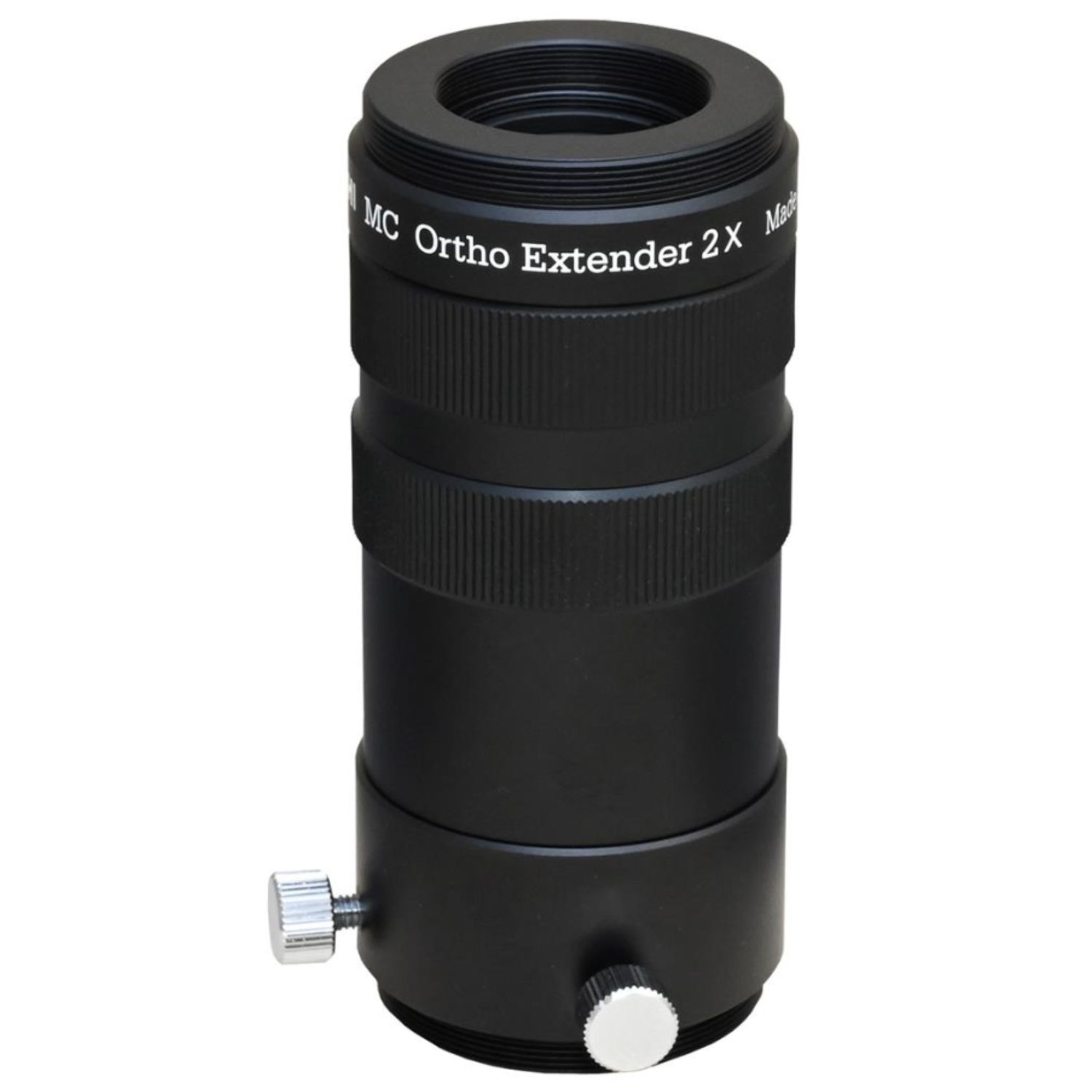

Lentille de Barlow 2x coulant 31,75mm ORTHO - Takahashi

En Bref :

• Agrandit l’image tout en maintenant une qualité exceptionnelle.
• Idéal pour l'astrophotographie.
• Modèle 2X :

  • Double la taille de l’image.
  • Convient à la photographie de la lune et des petits objets célestes.
  • Compatible avec des instruments ayant un rapport f/d de f/5 ou plus lent.
• Modèle 4X :

  • Quadruple la taille de l’image.
  • Parfait pour les gros plans de planètes et de cratères lunaires.
  • Compatible avec des instruments ayant un rapport f/d de f/8 à f/10.
• Installation facile et conçu pour minimiser les aberrations optiques.

Le nouvel extendeur Ortho Takahashi est une lentille de Barlow conçue pour agrandir l’image en augmentant la distance focale, tout en maintenant une qualité d’image quasi-identique à celle obtenue avec la distance focale native. Lorsqu’il est intégré dans un système optique tel que la série TOA, connue pour sa correction exceptionnelle des aberrations, l’extendeur Ortho permet d’obtenir une image agrandie avec une qualité optimale.

• L'extendeur Ortho 2X, avec un rapport de grossissement de deux fois, convient à la photographie de la lune entière et de petits objets astronomiques tels que les petites galaxies et les nébuleuses planétaires. Le système optique recommandé est un télescope avec le moins d'aberration possible et un rapport f/d de f/5 ou plus lent.
• L'extendeur Ortho 4X, qui a un rapport de grossissement de quatre fois, est destiné à être fixé à des télescopes avec des rapports f/d de f/8 à f/10, et est utilisé pour la photographie en gros plan de planètes, de cratères lunaires, etc.

Utilisation et compatibilité :

• Avec des systèmes bien corrigés : Dans les systèmes optiques tels que la série TOA, qui corrigent bien les aberrations centrales, l’extendeur Ortho fournit des images agrandies de haute qualité.
• Avec des systèmes avec coma périphérique : Dans les systèmes optiques présentant une coma périphérique, l’extendeur Ortho réduit le cercle d’image optimisé tout en maintenant la qualité de l’image centrale.

Les extendeurs Ortho sont conçus pour des performances optimales en photographie. Utilisés avec la série TOA, ils offrent une combinaison parfaite pour agrandir les images sans aberration chromatique. Ils se montent facilement grâce à leur coulant 31,75 mm (1,25'') et leur filetage en T2 permettant la fixation de caméras CMOS ou autres supports pour APN.

Installation et Calcul du Grossissement

Pour installer l’extendeur Ortho sur votre instrument Takahashi :

1. Retirez la bague du porte-oculaire du filetage M43 du coulant 50,80 (FS-60CB), de l’adaptateur visuel (CCA-250), etc.
2. Vissez l’extendeur Ortho (2X ou 4X) dans le coulant 50,80.

Le grossissement est calculé avec les formules suivantes :

• Extendeur Ortho 2X : Grossissement = 1,27 + 0,0126 * b
• Extendeur Ortho 4X : Grossissement = 2,02 + 0,0258 * b
• b : Back Focus (mm) = Tube d’extension (grand) + Tube d’extension (petit) + Distance de l’extrémité du M42-31,7AD sans zone de filetage au plan image ou au point principal de l’oculaire.
