Lentille de Barlow 4x coulant 50,80mm télécentrique Nomad - Sky-Watcher

En bref…

• Multiplie la focale de l'instrument par 4x
• Idéale pour les Newton F/5 (150/750, 200/1000, 250/1200 etc.) et autres instruments à ouverture équivalente, pour l'imagerie planétaire haute résolution
• Facteur multiplicateur fixe (ne varie quasiment pas avec le tirage)
• Coulant 50,80 mm pour une excellente stabilité de montage
• Système télécentrique à 4 lentilles de bonne qualité, traitées FMC anti-reflets toutes surfaces
• Filetage photo M48 mâle en sortie,

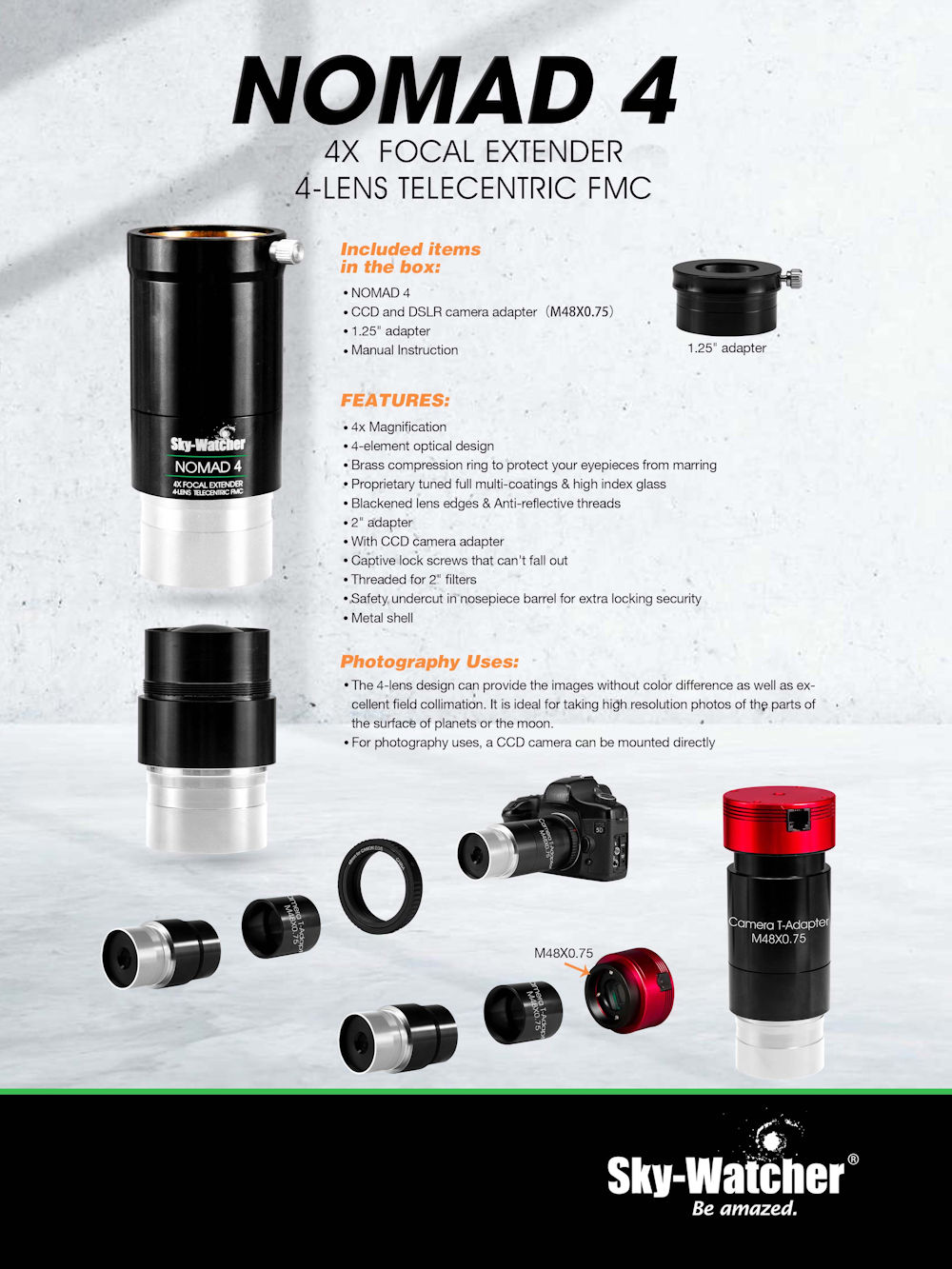

• Fournie avec tube allonge adaptateur photo T2 (M42x0,75 mm), porte-oculaires coulant 50,80 mm + bague réductrice coulant 31,75 mm !
• Idéale pour l'imagerie des planètes, de la Lune et du Soleil (avec filtre adapté)
• Enfin une bonne Barlow 4x télécentrique qualifiée pour la photographie à prix raisonnable !

Une lentille de Barlow (du nom de son inventeur Peter Barlow) est une lentille (ou un ensemble de lentilles) divergente permettant de multiplier la distance focale d'un instrument.

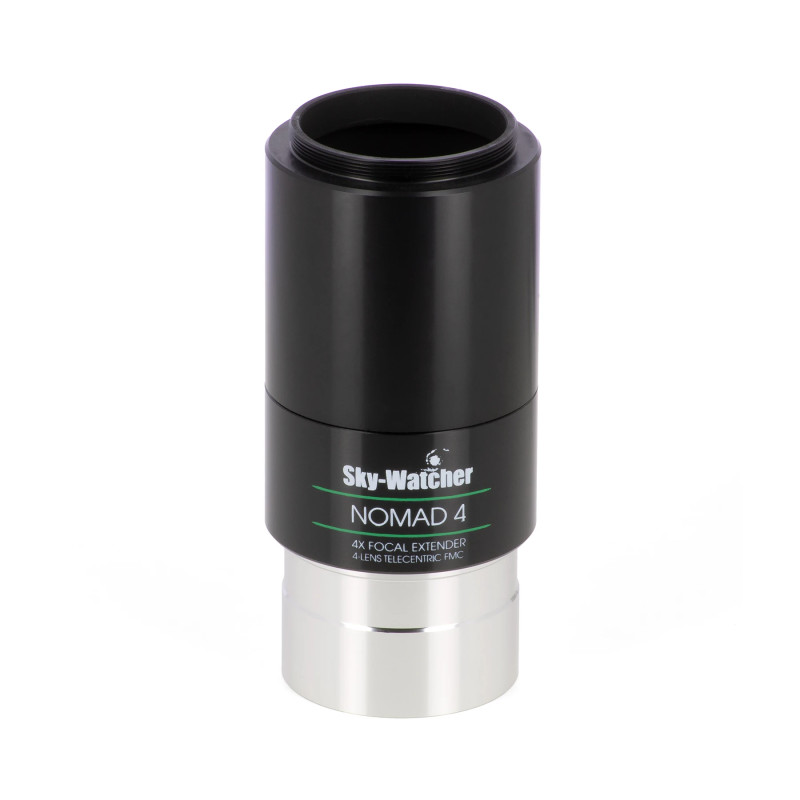

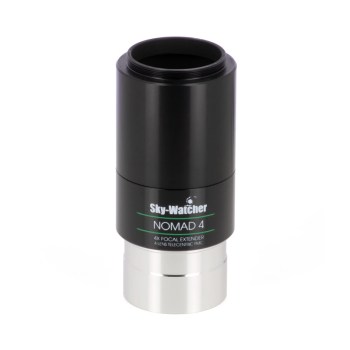

La lentille de Barlow 4x télécentrique Sky-Watcher Nomad 4

Cette "Barlow" n'agit pas tout à fait comme une lentille de Barlow classique. Elle multiplie la focale par 4 mais, au lieu d'être divergente comme une lentille de Barlow classique, un groupe optique supplémentaire force les rayons lumineux sortants à rester parallèles à l'axe optique ; la pupille de sortie se trouve "repoussée" à l'infini.

Ce dispositif offre plusieurs avantages par rapport à une Barlow standard :

• Le dégagement oculaire (ou relief d'œil) de l'oculaire auquel il est associé n'est pas modifié.
• Le rapport de grandissement reste identique, quel que soit le tirage derrière le multiplicateur.
• Il n'y a aucun effet de parallaxe puisque les rayons sortants sont parallèles aux rayons entrants.
• Ce parallélisme optimise l'efficacité des filtres interférentiels, notamment celle des étalons Fabry-Pérot inclus dans les filtres solaires H-alpha pour lesquels les rayons incidents doivent être rigoureusement parallèles afin de ne pas entraîner de dérive de la bande passante.
• Fonctionne très bien avec un ADC

La Nomad 4x est composée de 4 lentilles, traitées anti-reflets multicouches, dont les bords ont été noircis pour réduire les reflets parasites. Toutes les surfaces mécaniques et tous les filetages sont peints en noir mat pour minimiser les reflets.

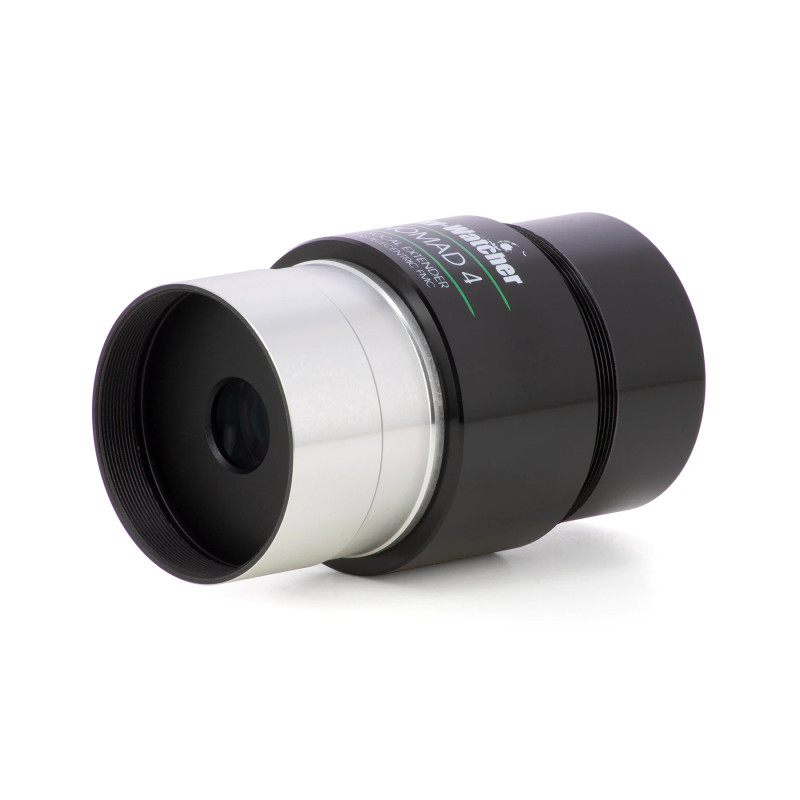

Le format côté télescope est au coulant 50,80 mm. Ce dernier est muni d'un filetage femelle M48 pour le montage d'un filtre au coulant 50,80 mm.

Cette lentille de Barlow télécentrique est particulièrement adaptée à l'imagerie haute résolution de la Lune, des planètes et du Soleil.

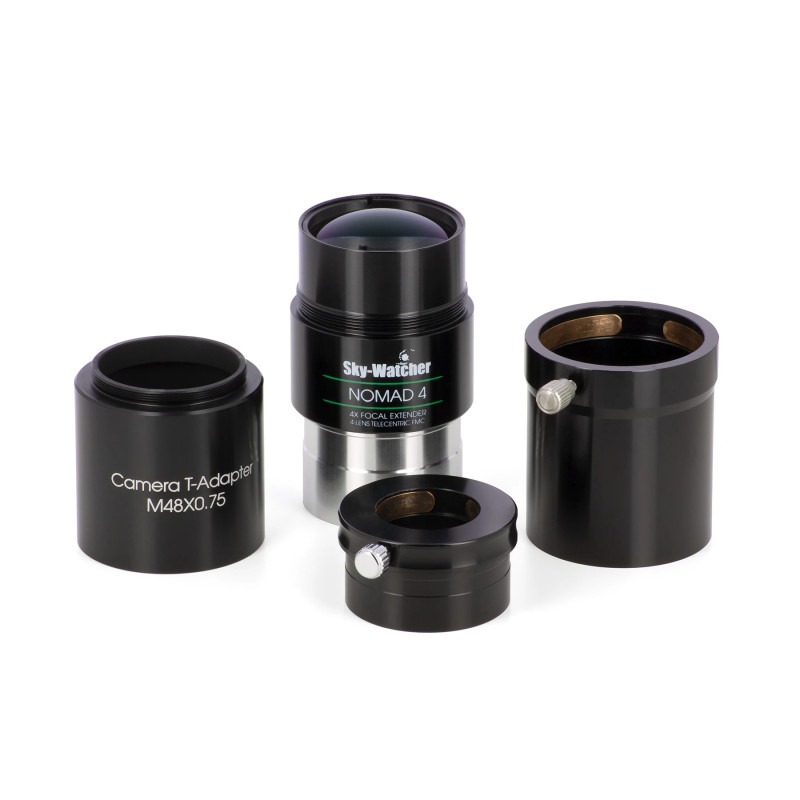

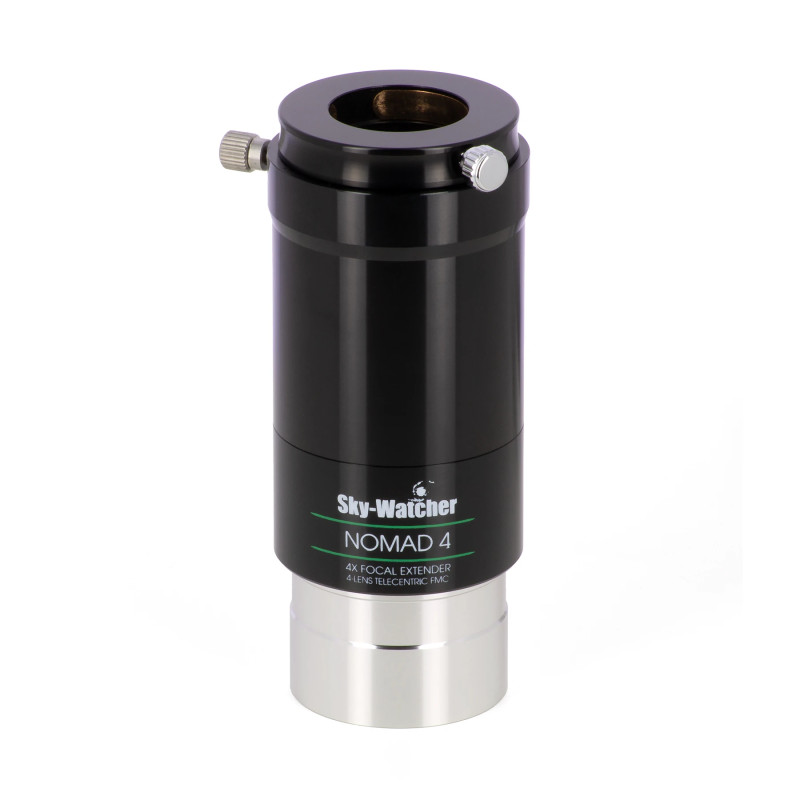

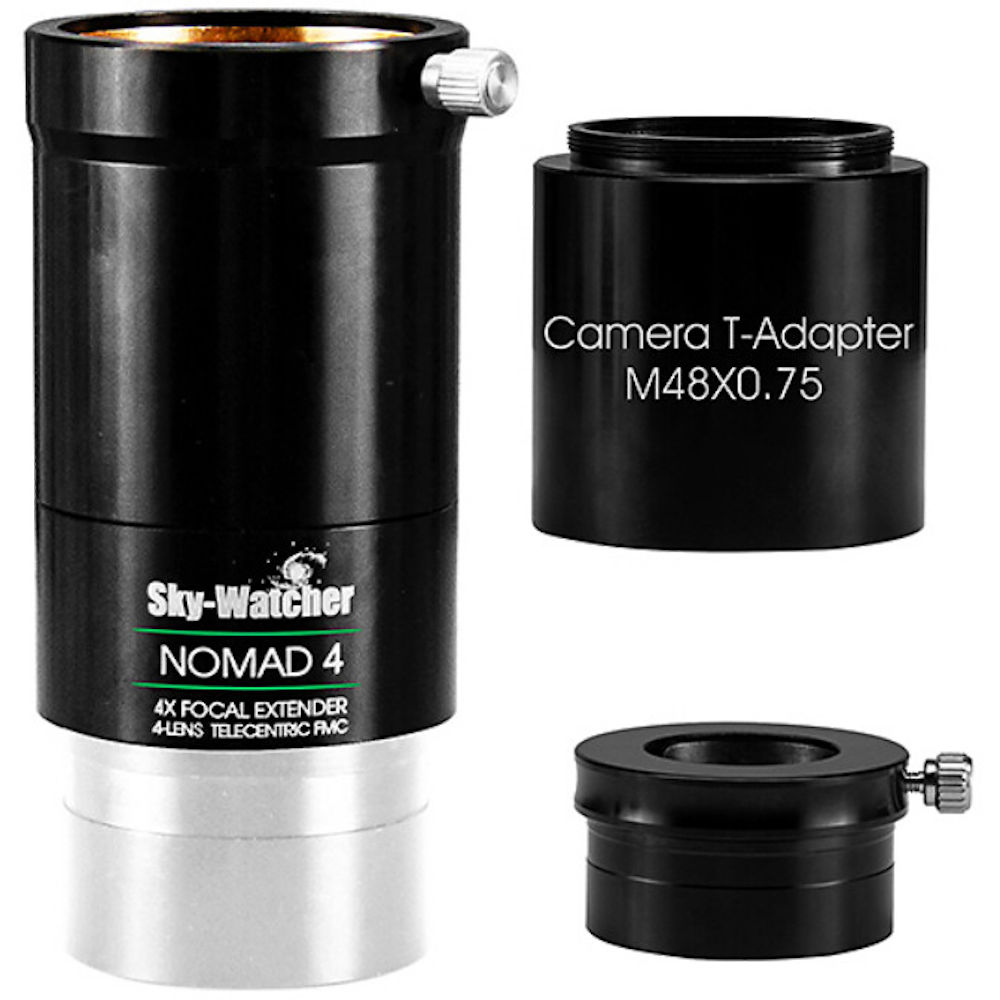

Elle est livré avec tous les adaptateurs nécessaires : un porte-oculaire au coulant 50,80 mm, une bague réductrice coulant 31,75 mm pour une utilisation visuelle, elle est dotée d'un filetage M48x0,75mm mâle standard, et elle est livrée avec un tube allonge adapateur photo M48 vers T2 pour le montage de vos accessoires habituels et caméras.

 Attention : La photographie du Soleil nécessite un équipement spécialisé, non fourni. Vous devrez impérativement vous équiper en plus d'un filtre solaire pleine ouverture spécifique pour réaliser vos prises de vues solaires en toute sécurité.

Montage visuel

La Nomad 4 est utilisable avec un oculaire classique au coulant 31,75 mm ou 50,80 mm. Toutefois, l'observation est délicate car son rapport de grandissement est très important ; elle multiplie par 4 le grossissement de l'oculaire auquel elle est associée. Il est donc important de bien calculer le grossissement résultant et d'associer Nomad 4 avec le bon oculaire, si vous ne voulez pas obtenir des grossissements exagérés, inutilisables sur votre instrument.

En visuel, nous vous conseillons d'associer Nomad 4 avec des oculaires à longue focale >= 16 mm et des instruments à rapport F/D court (F/5 ou moins).

Montage sur une caméra CCD/CMOS

La lentille de Barlow télécentrique 4x Nomad 4 a été conçue principalement pour la photographie, et plus particulièrement pour l'imagerie des planètes à haute résolution, de la Lune et du Soleil, domaines dans lesquels les caméras CMOS non refroidies sont les plus utilisées. Un adaptateur spécifique à cet usage est livré. Il permet de fixer directement les caméras munies d'un filetage T2 femelle.

LE domaine d'application de cette barlow est évidemment l'imagerie des planètes. Sur un instrument à F/D = 5 (newton typiquement) vous obtiendrez une ouverture de F/20 idéale pour les caméras dont les photosites une une taille d'environ 2,9 à 4 microns.

Montage sur un appareil photo numérique

Il est possible de fixer la Nomad 4 sur un appareil photo numérique grâce à un adaptateur T2 (fourni). Vous devrez toutefois vous procurer, en plus, une bague T2 classique dont la baïonnette sera spécifique à votre boîter photographique (Nikon F, Canon EF, Canon R, etc). La bague T2 pour appareil photo n'est pas fournie (voir produits complémentaires) !
