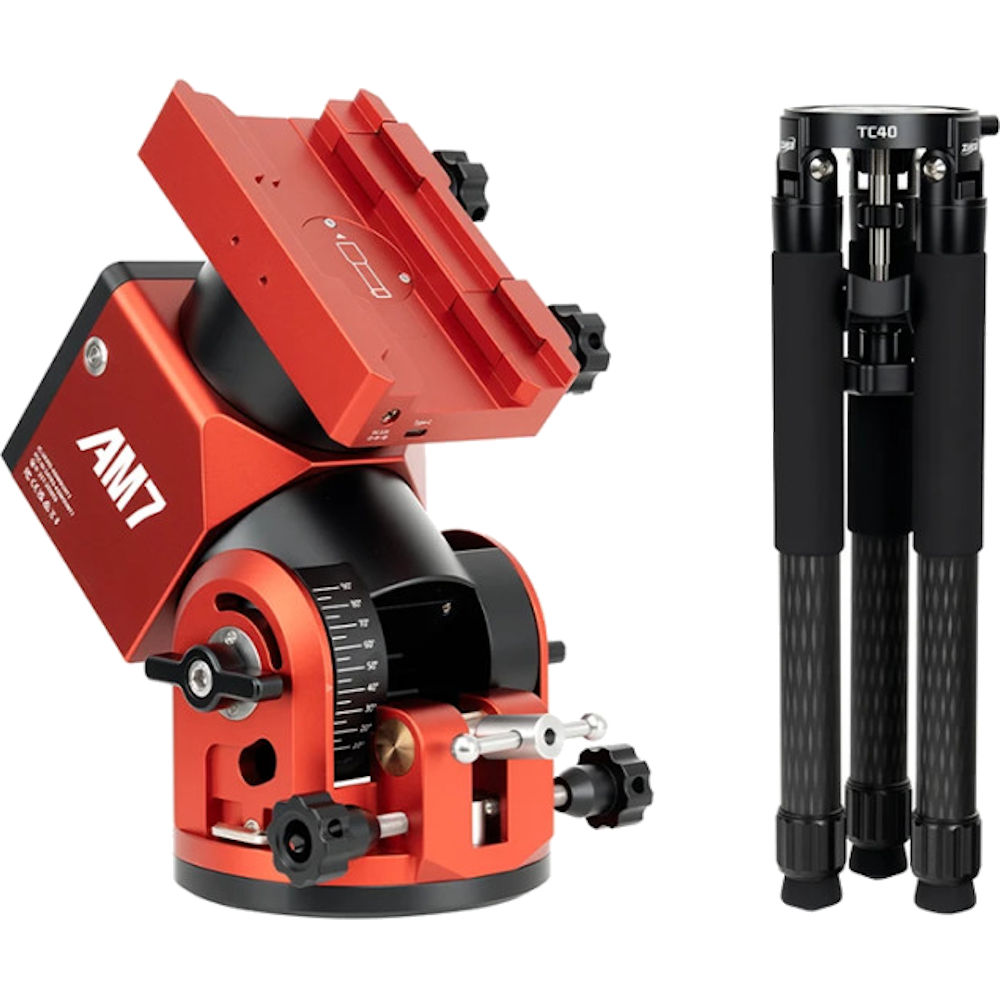

Monture harmonique AM7 équatoriale avec trépied carbone TC40 - ZWO

La nouvelle ZWO AM7 : enfin une monture transportable, capable d'embarquer un C11 (et à peu près tous les instruments humainement transportables du marché !!) Sa capacité de charge la situe à mi-chemin des EQ6 et des EQ8 par exemple, ce qui en fait un excellent choix pour les astronomes itinérants désireux d'emporter un instrument trop lourd pour leur EQ6 par exemple…

Ses caractéristiques en bref…

• Peut emporter des télescopes jusqu'à 20  kg sans contrepoids et des télescopes jusqu'à 30  kg avec contrepoids (les contrepoids sont vendus séparément)
• Utilisable en mode équatorial pour l'astrophotographie et en mode azimutal pour l'observation visuelle
• La télécommande et l'application pour le contrôle sont incluses dans la livraison - aucun câble requis grâce au WiFi
• Conçue pour l'astrophotographie avec une grande précision +/- 10 arcsec - chaque monture est mesurée avec précision par ZWO avant la livraison.
• Interface d'autoguidage ST-4 pour les poses longues avec guidage
• La monture peut être utilisée n'importe où sur terre, de l'équateur aux pôles - une monture de voyage idéale par son faible poids et sa grande capacité
• GoTo, Live Preview et bien plus encore peuvent être facilement contrôlés via votre smartphone -
• Fonctionne également avec votre ASIAIR
• Compatible ASCOM (protocole LX200 standard)
• Télécommande sans fil compacte pour la commande à distance incluse dans la livraison
• Réglage de la hauteur polaire stable avec réglage fin de l'azimut et de l'altitude pour un alignement polaire précis
• Convient aux trépieds photo stables (connexion 3/8" impériale) ou aux trépieds astro (proposée avec ou sans trépied, au choix !)
• La barre de contrepoids est incluse !

Pourquoi choisir la monture équatoriale AM7 à entraînement harmonique ?

1. Capacité de charge élevée, deux options : supporte jusqu’à 20  kg sans contrepoids, jusqu’à 30  kg avec contrepoids.
2. Une précision vérifiable : l’erreur périodique est limitée à plus ou moins 10 secondes d’arc, et chaque monture est livrée avec son propre rapport de test PF.
3. Conception plus organisée, moins de câbles encombrants : les connexions USB-C et d’alimentation CC intégrées sur la pince prismatique permettent de garder les câbles bien rangés.
4. Deux modes, une seule monture : mode équatorial pour le suivi et la photographie ; mode altazimutal pour les observations visuelles.
5. Fonctionne partout sur Terre : La plage d'altitude de zéro à 90 degrés signifie qu'il peut être utilisé dans le monde entier à n'importe quelle latitude.
6. Contrôlez-les entièrement selon vos souhaits : via Bluetooth, Wi-Fi ou la télécommande incluse.
7. Prêt pour les nuits froides : Conçu pour des températures descendant jusqu'à -20 °C.
8. Un système de contrôle conçu pour la fiabilité : le système de contrôle interne de ZWO est conçu pour un fonctionnement stable et fiable.
9. Conception portable : Malgré ses performances, le support ne pèse qu'environ 6,5  kg.
10. Soutenus par une communauté mondiale et un réseau d'assistance : les montures ZWO sont utilisées par des astrophotographes du monde entier et bénéficient d'une solide communauté d'utilisateurs et d'un réseau d'assistance étendu.

AM7 : charge utile accrue, précision renforcée.

La monture AM7 est la monture de télescope la plus puissante de ZWO avec entraînement harmonique. Elle a été spécialement conçue pour les équipements d'imagerie plus lourds, tels que les télescopes à longue focale, où la précision du suivi est primordiale.
Capacité de charge : L’AM7 peut supporter jusqu’à 20  kg sans contrepoids et jusqu’à 30  kg avec contrepoids. Cette capacité vous offre une grande flexibilité pour l’installation d’équipements importants dès maintenant et permet des mises à niveau futures.
Suivi et GoTo : L’objectif est simple. Un suivi précis et un GoTo fiable sous des charges utiles réelles, pour que vous passiez moins de temps à gérer les limitations et plus de temps à l’astrophotographie et à l’exploration du ciel nocturne.
Une monture pour les longues distances : l'AM7 convient aussi bien aux configurations légères qu'aux configurations lourdes, vous permettant ainsi de passer à des télescopes plus grands sans que votre monture ne devienne trop petite.

*Les poids sont mesurés manuellement et peuvent légèrement varier.

Précision professionnelle grâce à une monture Harmonic Drive adaptée aux besoins du client.

Le système Harmonic Drive de l'AM a été développé par ZWO spécifiquement pour l'astrophotographie, fruit de plusieurs années de recherche et développement, garantissant un suivi fluide et stable grâce à un couple élevé et des performances constantes.

Chaque modèle AM7 est testé individuellement avant expédition. Vous recevrez un rapport personnalisé sur la courbe d'erreur périodique de votre monture, vous permettant d'évaluer précisément les performances de suivi de votre instrument.

Caractéristiques mécaniques et tests clés

• Entraînement harmonique spécial
• Rapport de réduction total du système d'entraînement : 300 à 1
• Rapport de test individuel pour l'erreur périodique inclus
• Erreur périodique de plus ou moins 10 secondes d'arc pour un suivi fiable et de haute précision. (Cela correspond à l'épaisseur d'un cheveu humain à une distance d'environ 20 mètres).

Câbles bien rangés. Moins d'encombrement. Installation rapide.

Nombreuses sont les configurations de télescope qui finissent par se transformer en un véritable fouillis de câbles et d'adaptateurs. La monture AM7 a été conçue pour apporter plus d'ordre et de simplicité.

Grâce à ses ports USB-C et d'alimentation intégrés, vous accédez à l'alimentation et aux données là où vous en avez besoin, sans câbles qui traînent partout. Même avec une configuration personnalisée comprenant une caméra, un système de mise au point, un système de suivi et d'autres accessoires, l'AM7 contribue à réduire l'encombrement des câbles, vous permettant ainsi une installation plus rapide et plus de temps consacré à l'observation du ciel nocturne.

Gestion simplifiée des câbles – ports USB-C et d'alimentation CC intégrés.

Avec un poids de seulement 6,75  kg, l'AM7 est facile à transporter et rapide à installer. La fixation en queue d'aronde intégrée est dotée d'un port USB-C et de sorties d'alimentation CC, vous permettant d'acheminer l'alimentation et les données à travers la monture au lieu de créer un amas de câbles. Le résultat : une gestion des câbles plus propre et un encombrement considérablement réduit.

Pour les réglages nécessaires de la monture, l'AM7 inclut également une clé Allen magnétique, rangée directement sur le boîtier pour un accès facile et pour éviter de la perdre dans l'obscurité.

Deux modes de fonctionnement – une monture pour l'observation et l'astrophotographie.

La monture AM7 prend en charge deux modes, vous permettant d'utiliser la même monture pour les observations occasionnelles et l'astrophotographie professionnelle. Le passage d'un mode à l'autre s'effectue en modifiant rapidement la position de la monture à l'aide des vis de réglage. Vous sélectionnez ensuite le mode sur la raquette de commande.

• Mode équatorial : idéal pour un suivi précis des étoiles lors de l'astrophotographie et des longues séances d'observation.
• Mode altazimutal : idéal pour les observations visuelles grâce à sa mise en place rapide et son alignement facile.

Voyants indicateurs de mode :

• rouge pour le mode équatorial,
• vert pour le mode altazimutal.

Plage de latitude complète :

La monture AM7 offre une plage de réglage en latitude complète de 0 à 90 degrés, ce qui permet de l'aligner et de l'utiliser presque partout sur Terre, de l'équateur aux pôles. C'est donc un choix pratique pour les voyages ou une installation permanente, quel que soit votre lieu d'observation.

Voici comment fonctionne le réglage d'altitude en deux étapes :

• Plage de réglage de la première étape : Utilisez le bouton de réglage de la hauteur de 0 à 60 degrés.
• Plage de réglage du deuxième étage : Déplacez la vis hexagonale dans la deuxième position pour permettre un angle de 30 à 90 degrés.

Conception ergonomique : Contrôleur portable et sophistiqué – connectivité Wi-Fi et Bluetooth.

L'AM7 offre deux options de connexion simples, Wi-Fi et Bluetooth, pour un contrôle intuitif en toutes circonstances.

Le Bluetooth facilite une utilisation ponctuelle. Ouvrez simplement votre smartphone, connectez-vous directement et contrôlez la monture sans raquette de commande. Inutile de connecter votre appareil au réseau Wi-Fi de la monture pour commencer.

Contrôle Bluetooth : Activez ou désactivez le Bluetooth en maintenant le bouton BT enfoncé pendant 10 secondes. Le réglage est conservé même après la désactivation.

Un indicateur lumineux plus visible : Une nouvelle colonne de guidage de la lumière adoucit les LED, améliorant ainsi le confort visuel la nuit et évitant les interférences avec votre caméra.

Raquette de commande intelligente AM7 – bien plus qu'une simple télécommande.

L'AM7 est dotée d'une raquette de commande de type joystick conçue pour une utilisation confortable et intuitive. Elle sert également de hub de connexion intégré pour la monture. Grâce à son point d'accès Wi-Fi intégré, vous pouvez contrôler la monture sans fil, gérer les paramètres via une interface web simple et effectuer les mises à jour du firmware de la raquette et de la monture. C'est le principal moyen de maintenir le système à jour.

Bluetooth : activé à votre guise, désactivé selon vos besoins.

Le contrôle Bluetooth est une option pratique pour une utilisation directe avec un smartphone sur le terrain. Cependant, certains environnements exigent un contrôle radio plus robuste, comme les observatoires distants ou les installations permanentes où les interférences ou les réglementations sont problématiques. Dans ces cas, l'AM7 vous permet de désactiver facilement le Bluetooth lorsque nécessaire et de le réactiver ultérieurement.

Conception ergonomique avec molette avec emprunte pour clé allen :

Les molettes de tension de la platine double standard Vixen/Losmandy et les molettes de réglage fin de l'azimut sont creuses. Lorsque la rotation manuelle est limitée, vous pouvez y insérer une clé Allen pour obtenir un meilleur effet de levier, ce qui facilite et fiabilise les réglages et serrages avec moins d'effort.

Contrôle intelligent, utilisation simple : application mobile Sky Atlas pour iOS et Android

L'AM7 peut être contrôlé sans fil via l'application Sky Atlas sur iOS et Android. Vous bénéficiez d'une carte du ciel en direct, d'une recherche d'objets simplifiée, d'outils rapides comme « Meilleur de la nuit » et « Accès direct », et d'un alignement précis sur les objets que vous souhaitez observer ou photographier.

Fonctionne parfaitement avec ASIAIR en mode station.

L'AM7 prend également en charge le mode station, facilitant son intégration avec un contrôleur comme ASIAIR. Grâce au Wi-Fi intégré à la raquette de commande, ASIAIR peut se connecter à la monture via le réseau, permettant une installation propre sans câble de contrôle direct entre l'AM7 et la monture.

Intégration fluide avec ASIAIR :

ASIAIR peut se connecter à l'AM7 et la contrôler sans fil ou par câble, ce qui lui permet de s'intégrer facilement à une grande variété de configurations.

L'AM7 et ASIAIR faisant partie du même écosystème, vous n'avez pas à vous soucier de la compatibilité des pilotes. Plus besoin d'assembler des logiciels de différents fournisseurs en espérant que tout fonctionne correctement. De plus, le logiciel ASIAIR étant constamment enrichi de nouvelles fonctionnalités, vous avez l'assurance que l'AM7 restera à la pointe, avec l'intégration directe de nouvelles options de montage au sein du même système.

Alimentation secteur ou batterie

Nous vous recommandons une alimentation secteur AL0005 ou ZWPOWER pour alimenter cette monture. Sa consommation maximale est située aux alentours de 2,1A mais il ne faut pas "tirer" sur une petite alimentation trop peu puissante.

Pour une utilisation en itinérance confortable nous vous recommandons une batterie avec au moins 17 Ah (environ 8 heures d'autonomie)

 Attention : Informations complémentaires sur la charge utile : La capacité de charge utile de la monture équatoriale AM7 est calculée par simulation, comme illustré sur la figure ci-dessus (photos).
Charge utile maximale sans contrepoids : 20  kg (correspondant à un couple de sortie maximal de 40 N·m). Il est recommandé d’utiliser un contrepoids de moins de 10  kg. Dans ce cas, veuillez l’installer avec un bras de levier compris entre 20 et 30 cm. Pour les contrepoids de masses différentes, la position d’installation admissible peut être calculée comme suit : en supposant une masse de contrepoids de m  kg, la longueur admissible du bras de levier L doit satisfaire la condition suivante : 20 N·m ≤ m × g × L ≤ 30 N·m, où g = 9,8 m/s² (approximativement 10 m/s² pour le calcul). Exemple avec un contrepoids de 5  kg : L varie de 20 N·m / (5 × 10 m/s²) = 0,4 m à 30 N·m / (5 × 10 m/s²) = 0,6 m.
