Moteur de mise au point pas à pas standard - PA

Réf.: MP0003.1
CCBot/2.0 (https://commoncrawl.org/faq/)
79,00 €

Nos nouveaux moteurs de mise au point de grande précision, puissants, avec gainage du moteur et du cable...

Hors stock | Envoyé sous1 à 2 mois
Variantes du produit
Connecteur

Suite à de nombreuses demandes, nous proposons désormais notre propre gamme de moteurs pas-à-pas pour mise au point. Nous proposons typiquement 2 moteurs, le modèle standard et le modèle "forte-charge". Ces moteurs sont proposés avec de nombreuses options et sont compatibles avec la plupart des interfaces type Robofocus, HiTecAstro, USB-Foc.us, ou Pierro-Astro.

Ces moteurs sont équipés d'une boite de vitesse qui leur permet d'atteindre une grande précision avec un total de 8000 demi-pas par tour (en mode demi-pas). Le couple du moteur standard est suffisemment important pour permettre de faire tourner tous les types d'axes de porte-oculaires du marché.

Le modèle "Forte-charge" est recommandé pour les solutions photo dont la masse (supportée par le porte-oculaires) approche ou excède 4  kg.

Les qualités de nos moteurs sont les suivantes :

  • Un très bon rapport performance/couple/encombrement
  • Une grande précision (8000 demi-pas par tour)
  • Une boite de vitesse 100% métal (engrenages)
  • Un câble directement serti avec le moteur de 1m (pour éviter court-circuits etc.)
  • Une connectique au choix type Pierro-Astro ou Robofocus ou Pegasus (voir options)
  • Des moteurs parfaitement compatibles avec la norme Robofocus
  • Un gainage du moteur en caoutchouc pour le préserver au mieux de l'humidité
  • Très silencieux et avec peu de vibrations
  • Axe de rotation de 6mm avec méplat pour fixation de coupleur performante et fiable, compatibles avec nos coupleurs d'axe (MP0001.xxx, voir produits complémentaires)
  • Une tension de fonctionnement standard de 9V à 12V
  • La version avec fiche Sub-D9 mâle est équipée de deux vis moletées ergonomiques très bien finies et pratiques
  • Compatible avec le boitier Pegasus Dual Motor Focus Controller v3.0 (voir options ci-dessus)

Connectivité : (au choix)

  • Connecteur RJ12 (6p6c) type "Pierro-Astro" pour liaison directe "Plug n Play" sur l'interface SkyCenter Pierro-Astro'
  • Connecteur DB9 (mâle) type "Robofocus" pour liaison directe avec la plupart des interfaces du marché
  • Connecteur DB9 (mâle) type Pegasus Bi-polaire pour boitier Dual Motor Focus Controller v3.0
  • Connecteur RJ9 (4p4c) type Avalon StarGo pour liaison directe avec le module Avalon. compatibilité immédiate !

 Attention : Si vous souhaitez utiliser ces moteurs avec notre raquette de mise au point pour moteurs pas à pas MP0020, choisissez obligatoirement le connecteur : Sub-D9 unipolaire (Robofocus) !!!

Moteur Moteur Standard Moteur Forte-charge
Alim.
12V 12V
Diamètre de l'axe 6mm avec méplat 6mm avec méplat
Longueur de l'axe 10mm 10mm
Vitesse moyenne 200pps : 3trs/min  / 600pps max  200pps : 3trs/min  / 600pps max
Nombre de pas 4000 (8000 1/2p) par tour 4000 (8000 1/2p) par tour
Précision 1,57um (axe PO de 4mm)  1,57um (axe PO de 4mm)
Entraxe (fixation)  48mm  48mm
Boite de vitesse Oui (incluse, rapport 83.33:1) Oui (incluse, rapport 83.33:1)
Gainage PVC HT noir pour le moteur et câble gainé PVC HT noir pour le moteur et câble gainé
Connecteur RJ12 (SkyCenter) ou DB9 (male) RJ12 (SkyCenter) ou DB9 (male)
Dimensions 41,6x41x56mm (PxHxL) 47,5x65,8x55,2mm (PxHxL)
Poids 150g environ 300g environ

 Note : En fonction du moteur et/ou de l'interface et/ou du voltage appliqué au moteur, et du mode de rotation pas à pas ou demi-pas, la vitesse maximale du moteur peut varier !

Éléments fournis

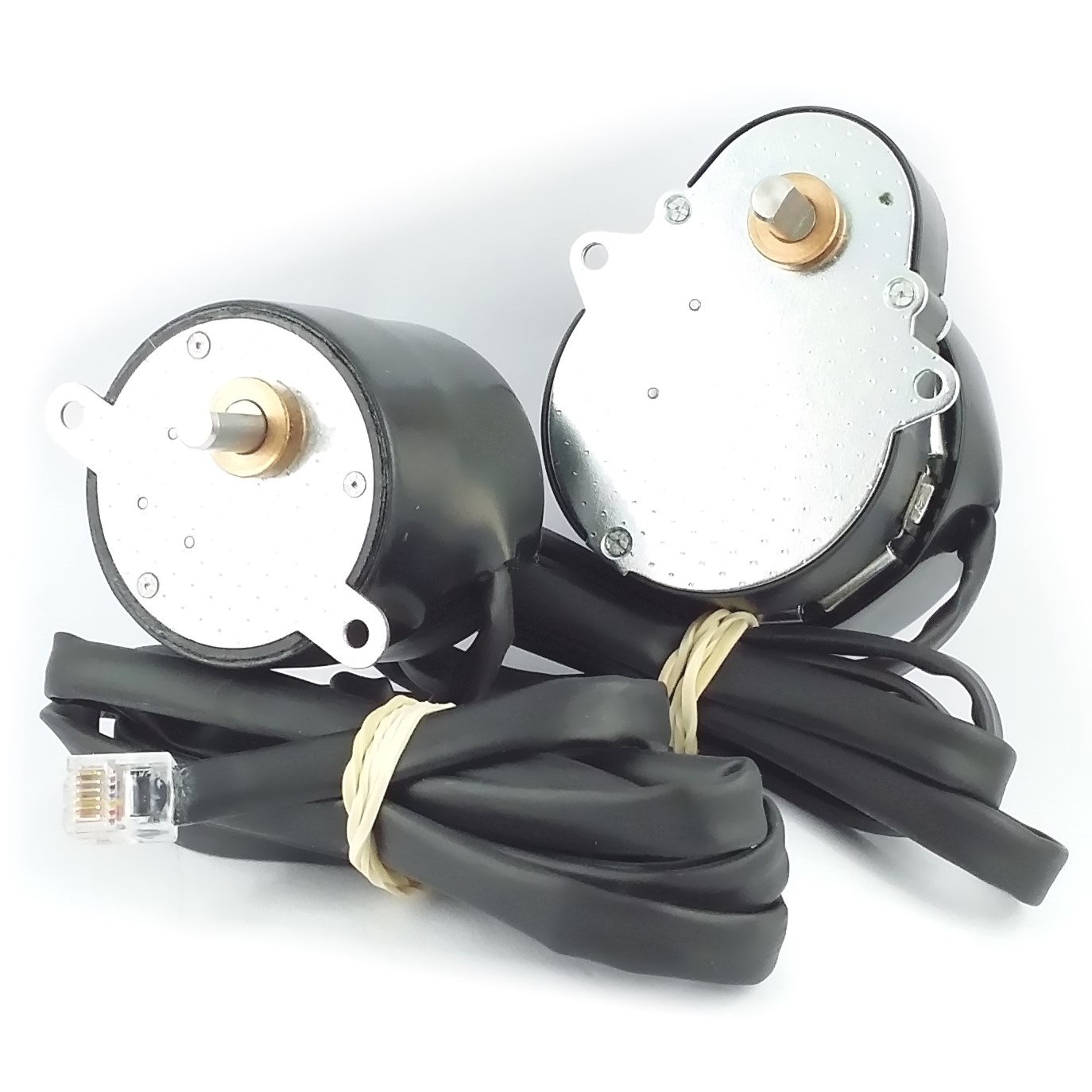

  • 1 moteur pas à pas standard ou forte-charge (selon version) gainé caoutchouc noir
  • Câble gainé inclus directement sur le moteur, longueur 1m
  • Connecteur pour Robofocus (DB9 mâle) ou Pierro-astro Skycenter (RJ12)
  • 2 vis inox M3x12 + 2 rondelles inox + 2 écrous inox


Avis clients

vendredi 24 février 2017

Monté en remplacement du moteur d'origine d'un USB-Focus... bien meilleure qualité, bien meilleure finition, silencieux et moins cher !

Didier REDIGER-LIZLOV

samedi 27 février 2016

Silencieux et simple d'utilisation.
Branché via DB9 sur le Mount hub pro HitecAstro pour ma part, le seul bémol constaté est la non compatibilité des vis moletés avec le MHP.
Attention de bien respecter les charges prévues.

Yves Chalon
