Module de protection contre l'Inversion de Polarité (MPIP) - externe 10A - ATMSO

Réf.: AT0001B.10A
CCBot/2.0 (https://commoncrawl.org/faq/)
49,90 €

Protégez la carte mère de votre ASIAIR, votre monture, votre caméra ou tout autre appareil électronique ! Ce petit boitier vous sauvera dans les cas extrêmes !

Produiten stock
Modèle au choix :

Le Module de Protection contres les Inversions de Polarité ou MPIP est un petit appareil électronique qui vient se placer entre votre source de courant (batterie ou alimentation secteur) et votre précieux matériel astronomique. Il protège ce matériel contre tout risque d'inversion de polarité ou de surtension.

Nombreux sont les utilisateurs qui, à l'occasion d'un branchement un peu rapide pendant la nuit, "grillent" leur matériel du fait d'un branchement inverse ou d'une connexion inadéquate. Ce module vous protège contre ces problèmes électriques et assurera une plus grande longévité à vos matériels dans les conditions difficiles d'alimentation.

Modèle au choix

  • AT0001.1 : carte électronique livrée sans boitier, à souder soi-même sur câbles, pour tous types d'appareil 12v
    Ce modèle convient pour toutes les utilisations d'appareils "conventionnels" jusqu'à 10A - ce boitier nécessite quelques connaissances en soudure…
  • AT0001.2 : carte électronique à installer (sans outils ni soudure) dans votre monture Sky-watcher AZ-EQ6, EQ6-R, EQ8-R ou EQ8-RH
    Si vous possédez l'une de ces montures, la question ne se pose même pas ! la carte s'installe simplement sur la carte mère en utilisant les connecteurs fournis.
    Il est nécessaire d'ouvrir la monture pour placer la carte électronique mais cette intervention n'est pas (à priori) compliquée.
  • AT0001B.5A boitier de protection externe pour tous matériels jusqu'à 5A
    Ce boitier "externe" permet de raccorder d'un côté l'appareil et de l'autre la batterie ou alimentation avec des connecteurs standard DC 5.5/2.1mm

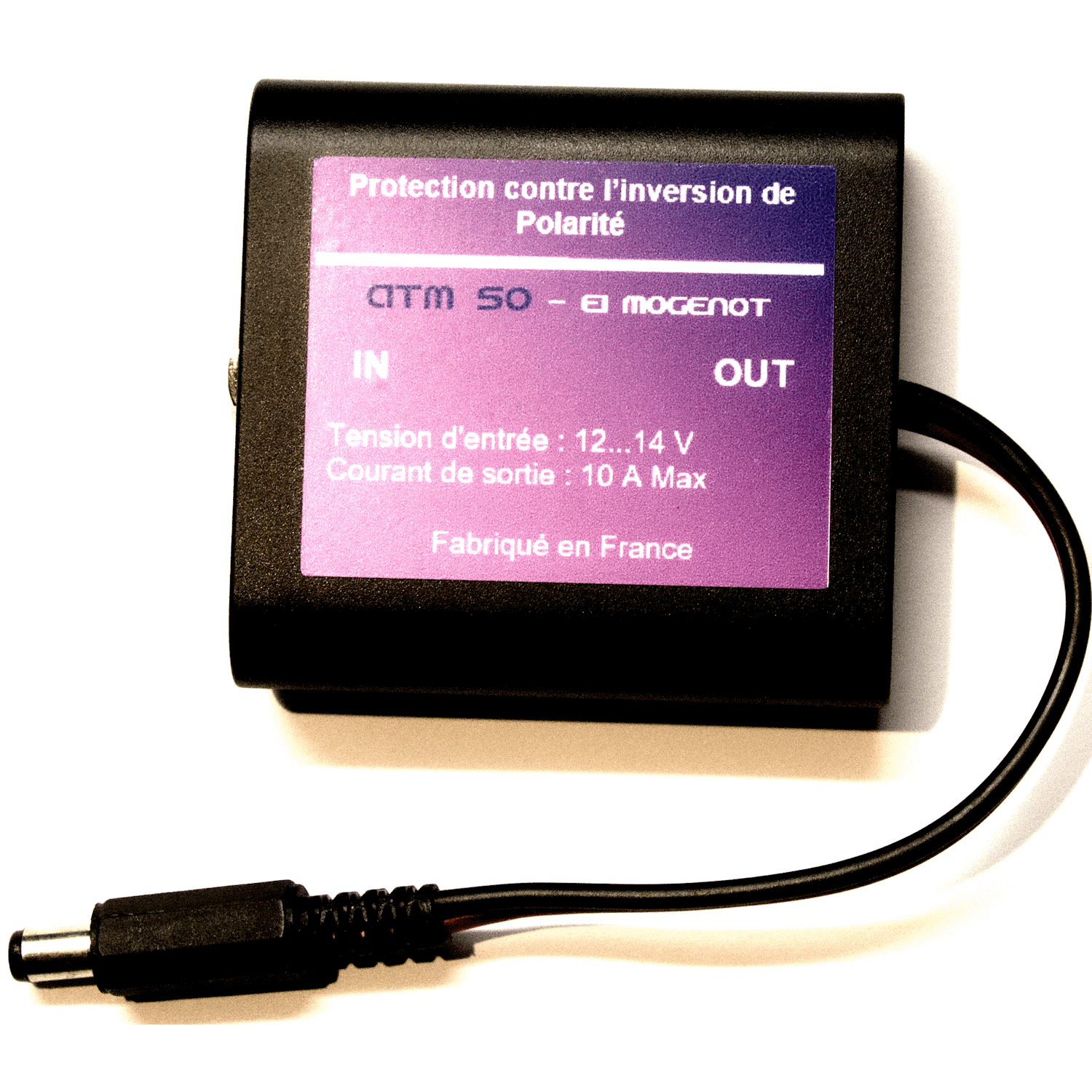

  • AT0001B.10A boitier de protection externe pour tous matériels jusqu'à 10A
    Ce boitier "externe" permet de raccorder d'un côté l'appareil et de l'autre la batterie ou alimentation avec des connecteurs standard DC 5.5/2.1mm

Principe de fonctionnement

Le circuit de protection comprend une diode zener de 15 V (D1) et une résistance de 1 kΩ (R1). Celui-ci entrera en action si l’on dépasse 15 V ou si la tension est négative en entrée. En utilisation normale entre 6 et 14,6 V le dispositif ne consommera aucun courant sur l’alimentation ou la batterie.

La "porte" est un MOSFET de puissance étant très capacitive (environ 10 nF), une résistance de forte valeur entre gate et source pour décharger celle-ci de toute accumulation de charge électrostatique. Ce ci empêche toute conduction du transistor même si rien n’est connecté en sortie. Cette sécurité est au détriment d’un léger courant consommé, inférieur à 30 μA sous 13,5 V.

 Note : Un fusible doit toujours être placé sur le câble d'alimentation AVANT la monture dans le cas où vous utilisez une batterie. Il n'est pas nécessaire si vous utilisez une alimentation secteur.

AT0001.1 - pour tous types d'appareil 12v

  • Dimension :  31x25x4
  • Tension d'entrée : 12…14 V max
  • Courant de sortie : 10 A max
  • Température de fonctionnement et de stockage -55…110°C

AT0001.2 - pour montures AZ-EQ6, EQ6-R, EQ8-R ou EQ8-RH

  • Dimension :  31x25x8
  • Tension d'entrée : 12…14 V max
  • Courant de sortie : 10 A max
  • Température de fonctionnement et de stockage -55…100°C

AT0001B.5A - boitier externe 5A max

  • Dimension :  60x60x20
  • Tension d'entrée : 12…14V max
  • Courant de sortie : 5 A max
  • Température de fonctionnement et de stockage -55…90°C

AT0001B.10A - boitier externe 10A max

  • Dimension :  60x60x20
  • Tension d'entrée : 12…14V max
  • Courant de sortie : 10 A max
  • Température de fonctionnement et de stockage -55…90°C
