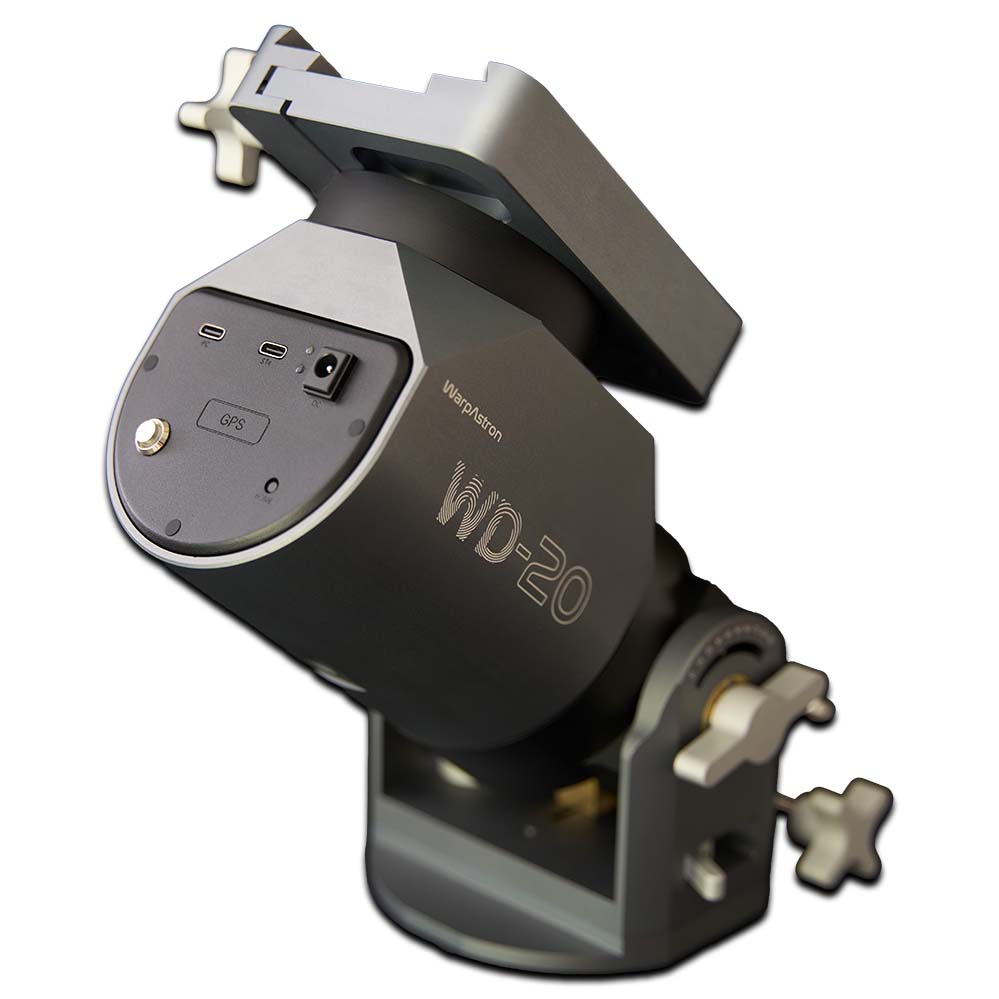

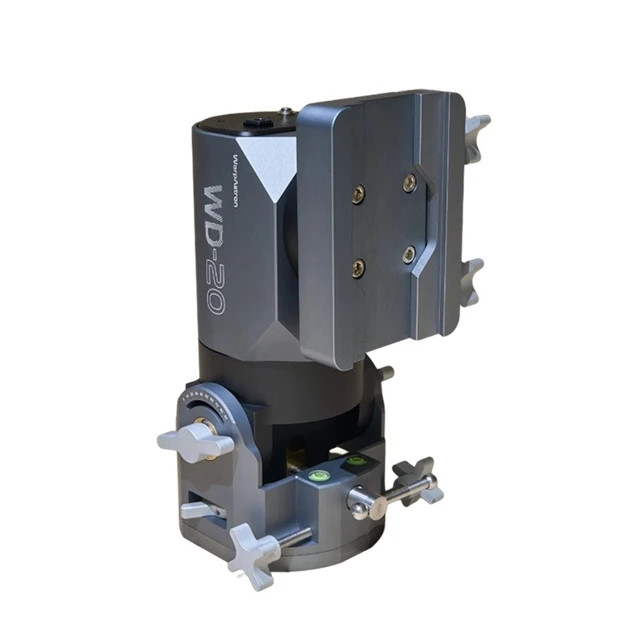

Monture harmonique Warp Drive WD-20 - WarpAstron

Réf.: WA-WD20

3 799,00 €

Cette monture équatoriale utilise un entraînement harmonique comme mécanisme de réduction...

Hors stock | Envoyé sous14 jours

Cette monture équatoriale utilise un entraînement harmonique "Direct Drive" comme mécanisme de réduction. Elle peut être utilisée comme monture équatoriale allemande ou comme monture alt-azimutale pour un suivi précis et dispose de toutes les fonctionnalité GOTO pour l'observation astronomique, l'astrophotographie et l'observation visuelle des objets célestes.

Cette monture équatoriale utilise la technologie d'entraînement avec liaison directe de la boite de réduction harmonique au servomoteur comme mécanisme d'entraînement révolutionnaire, offrant des avantages tels qu'un faible jeu, une haute précision et une excellente portabilité par rapport aux montures équatoriales traditionnelles avec moteurs pas à pas et mécanismes de réduction à plusieurs étages (réduction, poulies, vis sans fin etc.).

Ses principales caractéristiques sont

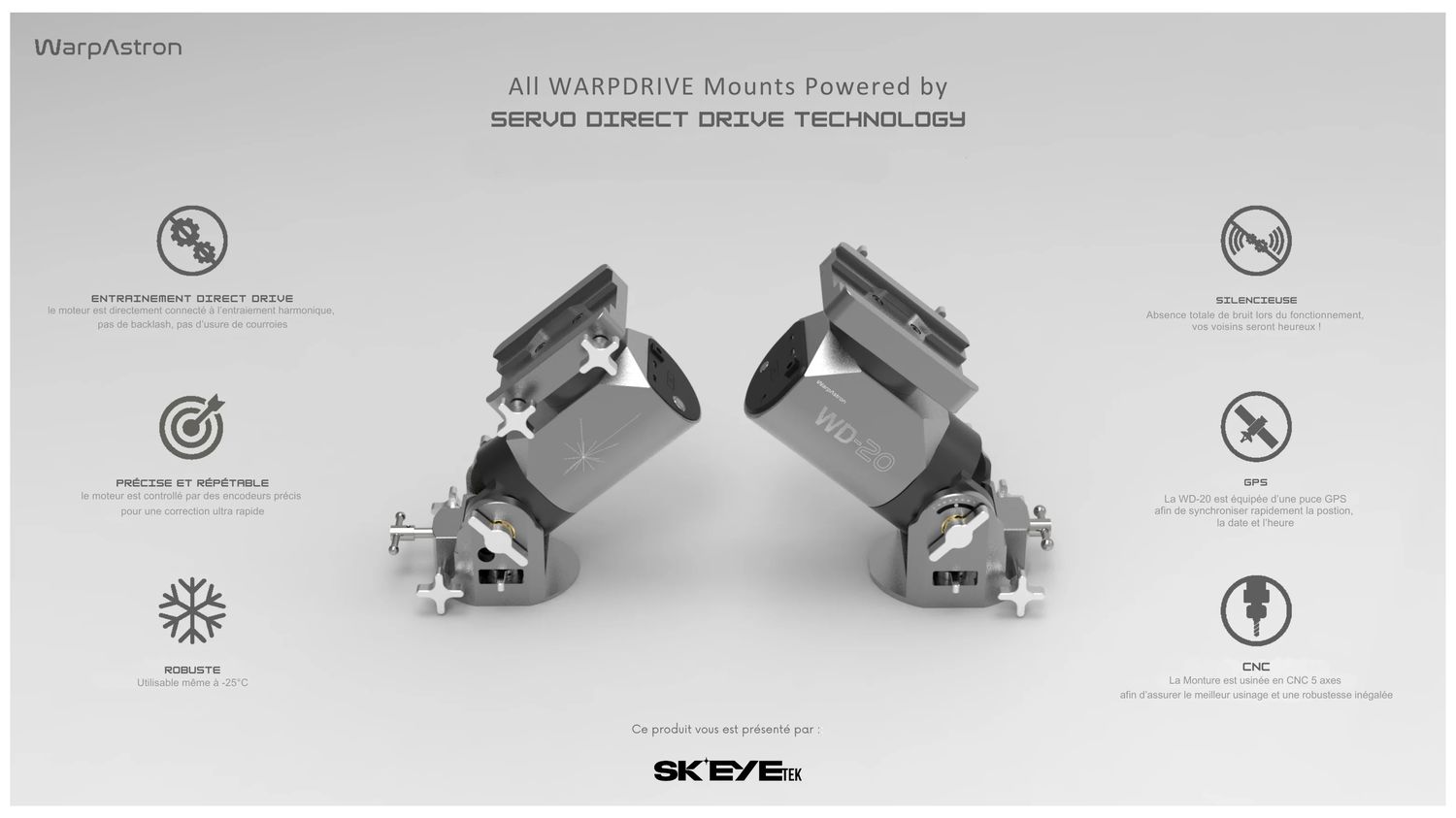

L'entraînement direct par servomoteur de haute précision :

• Les axes d'ascension droite (AD) et de déclinaison (DEC) sont entraînés par des servomoteurs équipés de codeurs de haute précision. Cette configuration garantit une précision de positionnement élevée, un fonctionnement silencieux, et élimine les inconvénients tels que les vibrations des moteurs pas à pas traditionnels des systèmes motorisés concurrents.
• Les arbres des moteurs sont reliés sans jeux mécanique à l'entrée de la boite de réduction harmonique pour un entraînement direct, sans avoir besoin de courroies ou mécanismes de réduction à engrenages planétaires. Cette conception élimine les problèmes associés au vieillissement de la courroie, aux variations de tension et de flexion de la courroie et aux problèmes de jeu pouvant survenir avec
réducteurs planétaires, garantissant une précision constante quelque soit la charge de la monture.
• Les servo-moteurs sont munis d'encodeurs, notez que ces encodeurs ne sont pas des encodeurs incrémentaux permettant de corriger la PEC de la monture type Renishaw mais des encodeurs permettant le fonctionnement "normal" des moteurs de ce type. La présence d'encodeurs ici n'est pas le signe de l'absence d'une erreur périodique !

Une capacité de charge élevée : Capacité de charge standard jusqu'à 50 NM sans utiliser de contrepoids.

Légère et portable : La monture équatoriale elle-même pèse 5,4 kg, y compris la platine queue d'aronde multi-standard Vixen + Losmandy à serrage multi-points

Le GPS intégré :

Le module de positionnement GPS intégré, prend en charge plusieurs systèmes de positionnement tels que GPS et BeiDou.
• Réglage automatique de la date, de l'heure et de l'emplacement au démarrage
Réglage complet de l'altitude
• Prend en charge le réglage complet de l'altitude de 0° à 90° avec une plage de 30° par étape pour un réglage grossier.
• Mode alt-azimut à 90° d'altitude, changement de mode via la télécommande.

Connectivité moderne :

Cette monture est bien entendu hyper-connectée, avec une liaison possible via l'USB, une liaison BlueTooth et une liaison WiFi.

En termes de protocoles de communication, elle est compatible ASCOM et INDI ainsi qu'avec le protocole LX-200 pour une compatibilité optimale avec tous vos logiciels. Le pilote matériel est disponible pour Windows et MacOS.

Trépied

La monture est actuellement proposée à la vente sans trépied, elle est compatible avec les trépieds et accessoires pour montures AM5 (trépied, allonge colonne etc.) et pourra donc être facilement fixée à n'importe quel trépied photo bien rigide disposant d'une fixation 3/8".

Le trépied des montures AM5 ou autre trépied carbone et allonges colonnes sont des compléments intéressants.

Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

Type de monture : monture équatoriale avec entrainement harmonique Direct Drive
Monture équatoriale allemande / Monture altazimutale
Réducteur : RA : 20-120 Harmonic Drive DEC : 17-100 Harmonic Drive
Type de moteur : Servomoteur CC sans balais (BLDC)
Mode de transmission : Entraînement direct de l'arbre moteur
Charge maximale : 22 kg (Sans contrepoids) / 30 kg (Avec contrepoids)
Poids de la monture : 5,4 kg (y compris la platine queue d'aronde)
Matériau de fabrication : Alliage d'aluminium 6061, acier inoxydable 304, acrylonitrile butadiène Styrène (ABS)
Traitement de surface : Anodisation et revêtement antirouille
Freins : Frein électromagnétique de l'axe d'ascension droit (couple de freinage ~ 45 Nm)

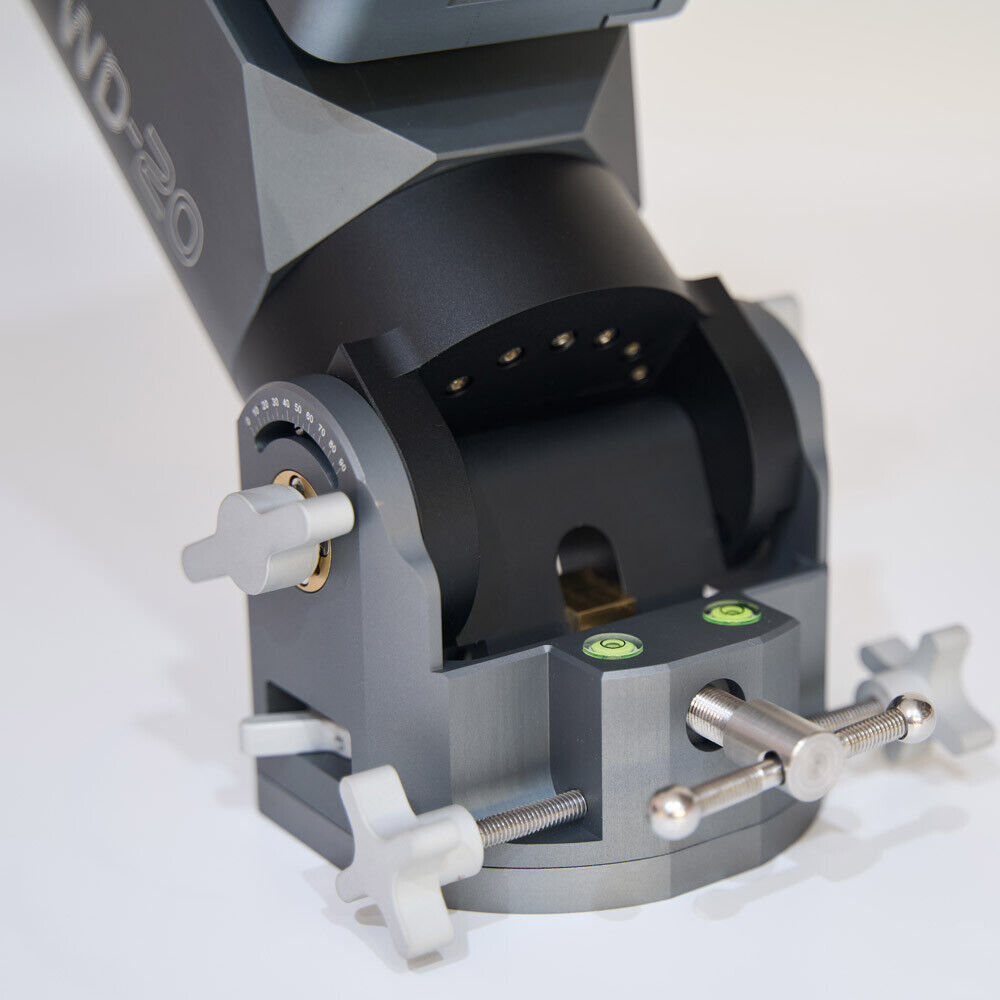

Plage de réglage : Altitude : 0 à 90 degrés / Réglage fin de l'altitude : 30 degrés
Réglage fin de l'azimut : +/- 8 degrés
Platine pour queue d'aronde : Oui, double-standard Vixen + Losmandy avec machoir de serrage anti-flexion et 2 vis de serrage ergonomiques
Système de contrôle : OneStep, Raquette de commande manuelle
Autres fonctions : liaison filaire USB et sans fil, batterie rechargeable, puissance de charge 5V 1A.
Protocoles de communication : ASCOM, INDI, LX200 etc.
Interface de Communication : USB Type-C
Interface de guidage : Port ST4 (USB Type-C)
Communication sans fil : Bluetooth et WIFI
Source de courant : 12V 5A 5,5*2,1 mm (alimentation non fournie, disponible en option)
Consommation d'énergie : Veille 0,3A, GOTO 1~2A
Protections électriques : Protection contre les surintensités, protection contre les surtensions

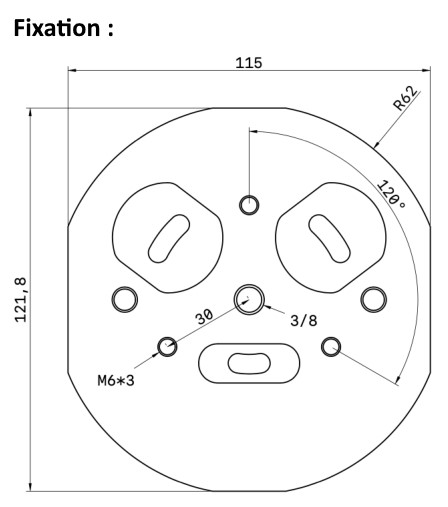

Fixation sur trépied : filetage femelle 3/8" (impérial) au centre, 3 filetages de fixation M6 à 120° à 30 mm du centre

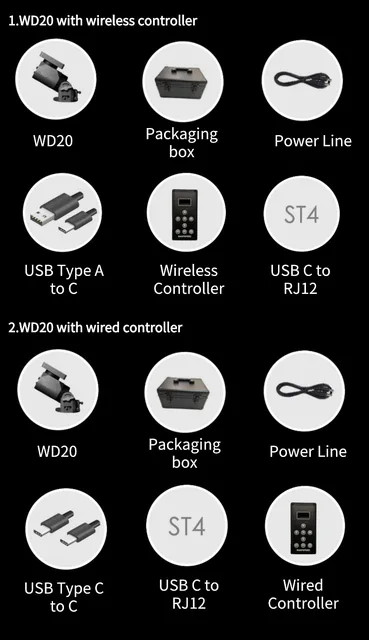

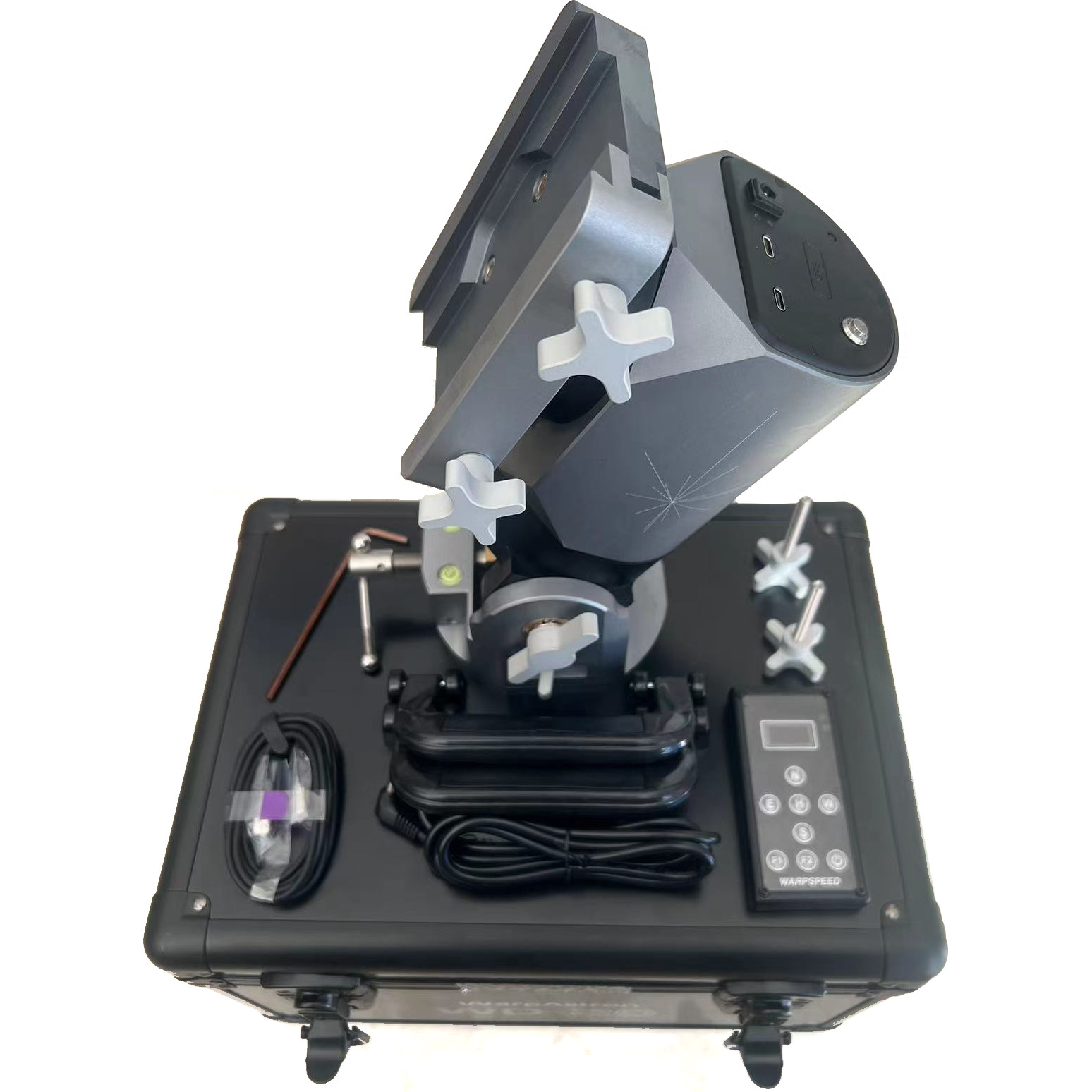

Éléments livrés*

Monture équatoriale harmonique WD-20
Raquette de contrôle manuel intelligente (SHC)
Cordon d'alimentation (DC 5,5 x 2,1 mm)
Câble USB Type-A vers C
Clé Allen de 4 mm
Valise de transport en aluminium
Câble USB Type-C vers C pour SHC

* La liste des éléments livrés peut varier dans le temps, les fabricants ont tendance à changer les packaging sans préavis ! En cas n'hésitez pas à nous contacter si vous constatez une différence notable. Les éléments principaux bien sûr restent inchangés.

Note :

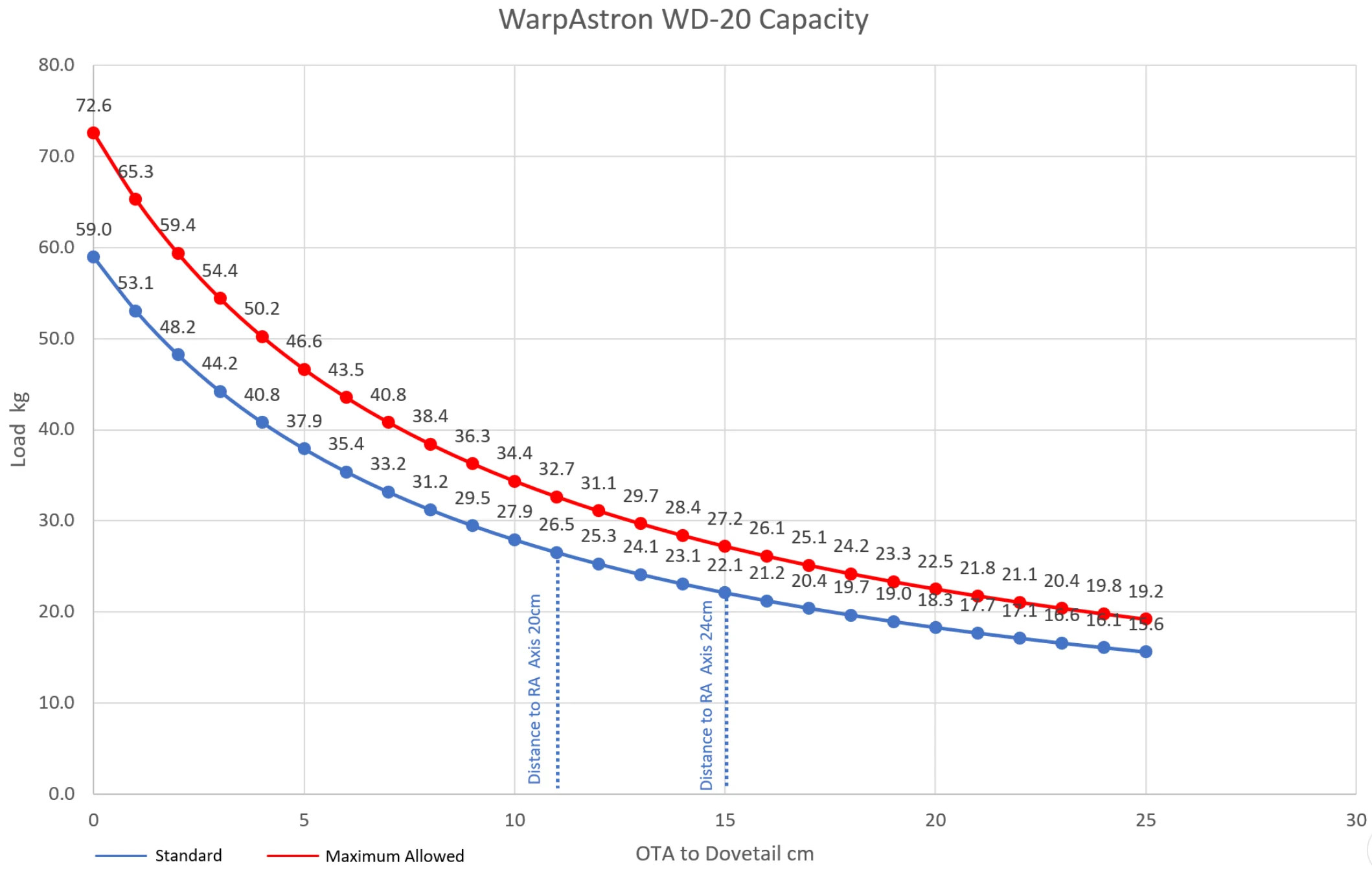

1. La charge standard de 20 kg sans contrepoids est basée sur la charge de couple standard sur l'ascension droite. Réducteur d'harmoniques de l'axe RA (RA), mesuré à 25 cm de l'axe RA.
Les utilisateurs doivent envisager d'utiliser impérativement des contrepoids de manière à assurer la stabilité du trépied, en tenant compte du centre de gravité de l'équipement, pour éviter de compromettre la précision du guidage ou le risque de basculement du trépied dû à l'absence de contrepoids.
2. Le mode d'usine par défaut de la télécommande peut varier en fonction de la région de vente ou de la personnalisation par le client. Le mode par défaut pour les clients internationaux est le fil.
3. Les communications sans fil Bluetooth et WiFi ne peuvent pas fonctionner simultanément. Le paramètre d'usine par défaut est WiFi Communication sans fil.

Vous pouvez télécharger tous les éléments pour l'installation directement sur le site WarpAstron : Cliquez-ici !

Une notice d'installation et d'utilisation détaillée en Français vous sera fournie avec la monture.
