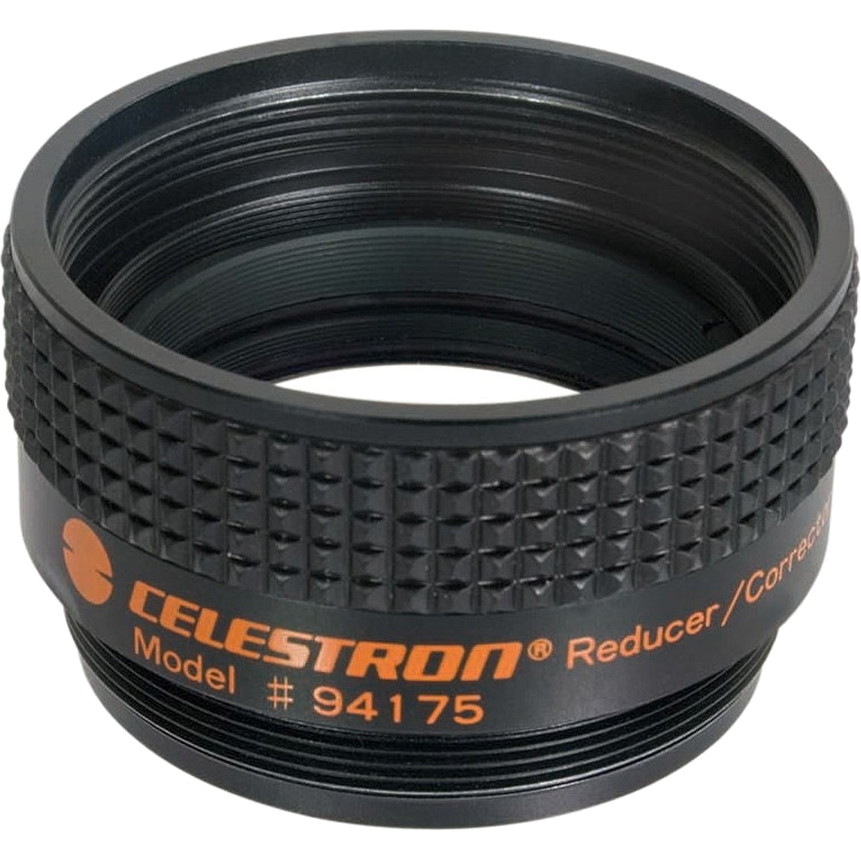

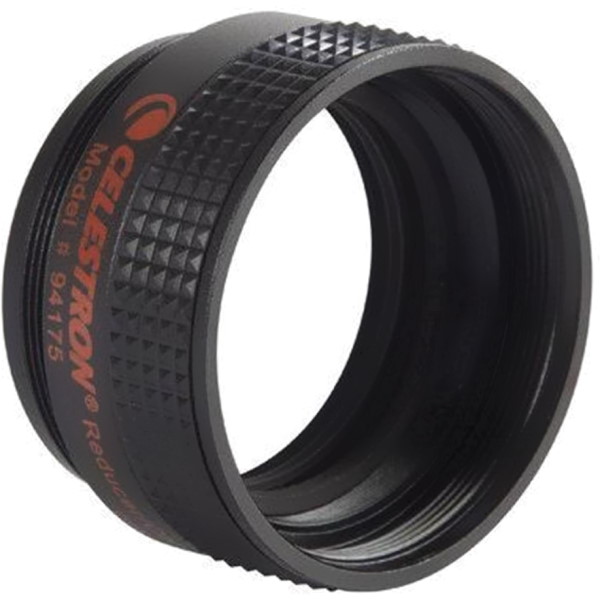

Réducteur de focale 0,63x pour Schmidt-Cassegrain (F/6,3) - Célestron

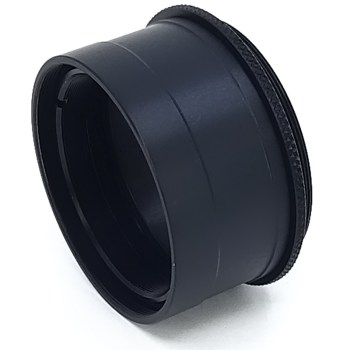

Nouveau : la bague SCT009 vous permet de transformer ce réducteur de focale vissant en réducteur "coulant 50,80 mm" !!!
Ce correcteur-réducteur photo visuel est compatible avec tous les télescopes Schmidt-Cassegrain Celestron (non Edge HD) 5 ", 6", 8 ", 9 1/4", 11 "et 14". Cet accessoire optique offre la possibilité d'utiliser votre instrument avec deux rapports d'ouverture: F/10 d'origine et F/6,3 pour la gamme Celestron énoncée ci-dessus et F/7 pour le C14. Cet accessoire est composé de 4 lentilles traitées antireflet toutes surfaces pour conserver une très bonne qualité d'image.
Il se visse directement sur le filetage à l'arrière de votre télescope et peut être utilisé en visuel (peu recommandé) ou en astrophotographie (recommandé) avec des adaptateurs photo au foyer. Le champ obtenu en photographie est plus grand, et le temps de pose est réduit d'un facteur 2,5x environ.
Focales obtenues avec le correcteur sur différents télescopes :
- C5: de 1250 à 788 mm / f 6,3
- C8: de 2000 à 1260 mm / f 6,3
- C9,25: de 2350 à 1480 mm / f 6,3
- C11: de 2800 à 1764 mm / f 6,3
- C14: de 3910 à 2457 mm / f 7,3

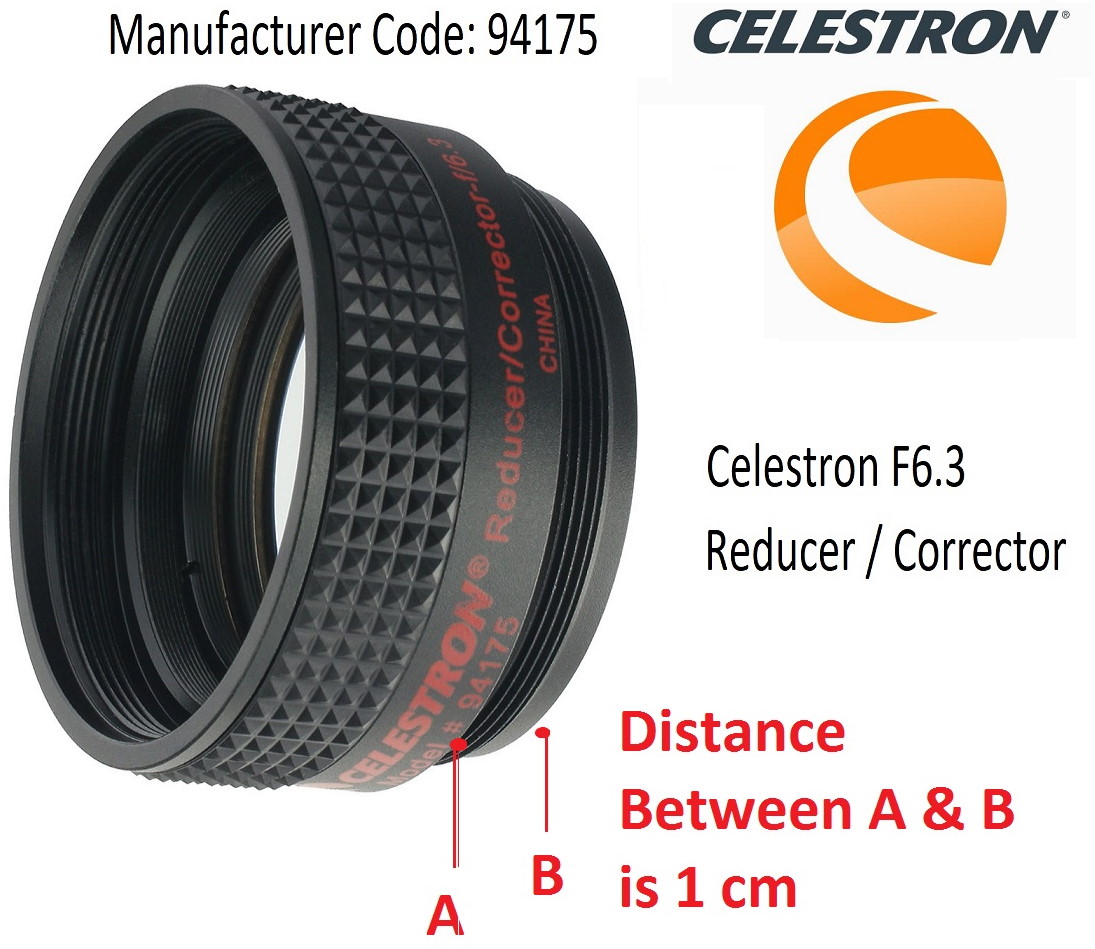

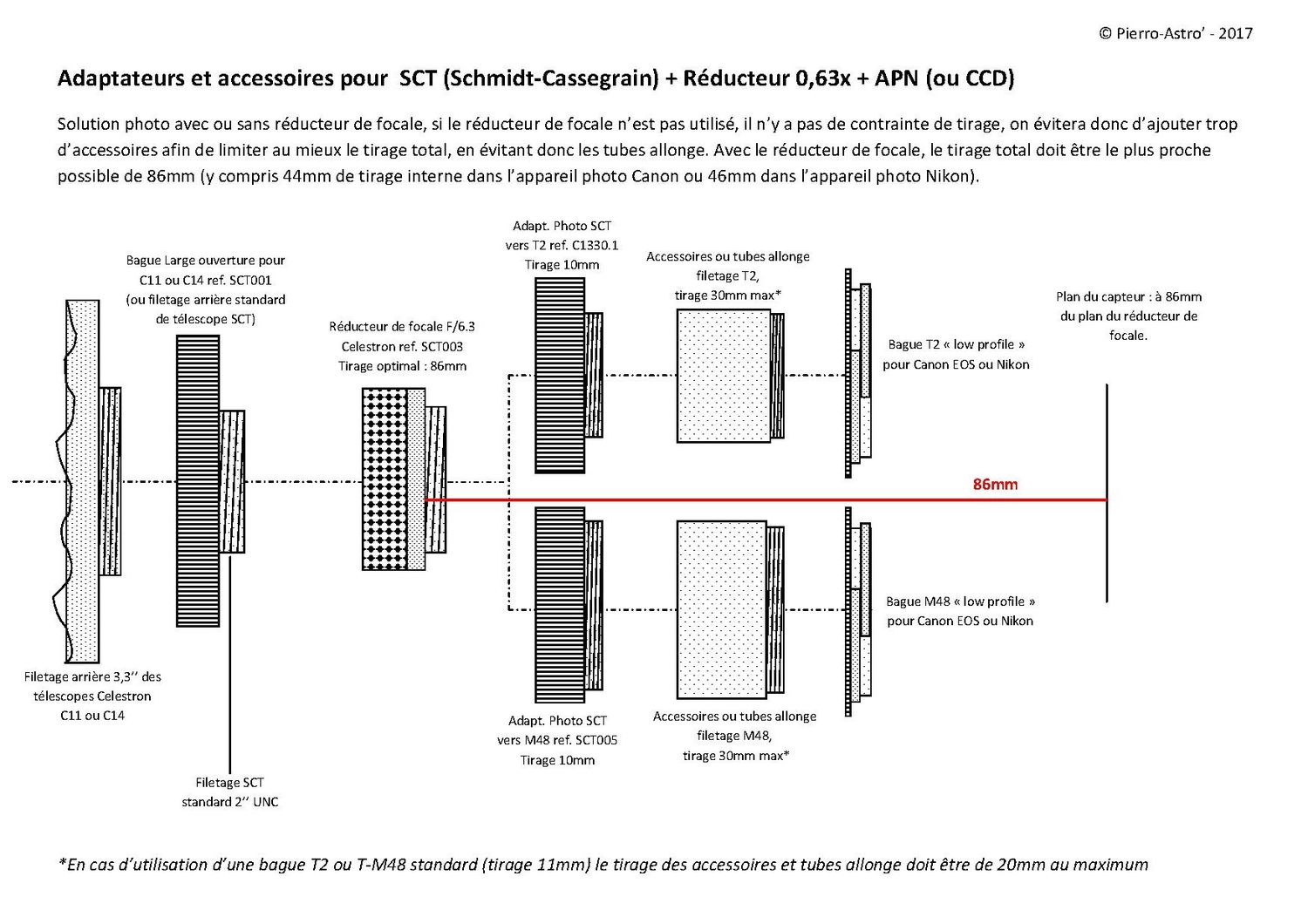

La distance arrière (back-focus) idéale pour le réducteur peut être de 86 mm à 106 mm (valeur recommandée par Celestron) entre la surface plane arrière (ref.A sur l'image) du correcteur et la surface du capteur. Pour l'utilisation d'un APN Canon EOS par exemple, nous vous recommandons l'utilisation d'une configuration M48 (de préférence)
Voir onglet "solution photo" pour plus de détails et exemples d'utilisation et d'accessoires !
Attention : ce correcteur/réducteur n'est pas prévu pour fonctionner avec les nouveaux télescopes Celestron Schmidt-Cassegrain Edge HD !
Utilisation au standard T2 (M42x0,75 mm) pour Canon EOS
- Votre Celestron (C5, C6, C8, C9,25, C11 ou C14) (convient également pour SCT Meade).
- La bague Large SCT (pour C11 ou C14) - (optionnelle) ref. SCT001
- Ce correcteur/réducteur F/6,3

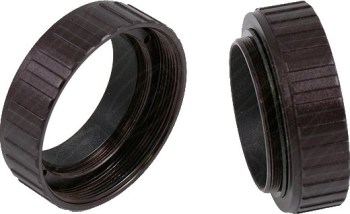

- Une bague adaptatrice T2

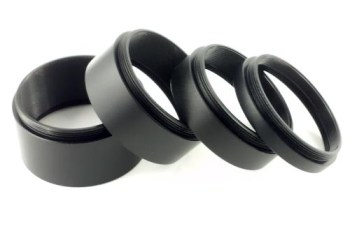

- Un lot de tubes allonge T2 : utilisez de 20 à 40 mm (à ajuster en fonction de la réduction souhaitée : AC0057.Lot

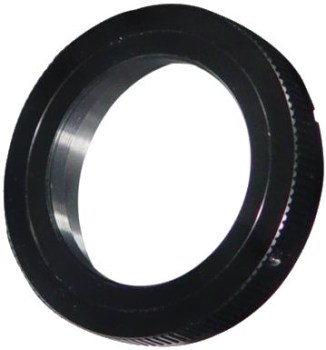

- La bague T2 pour Canon EOS (allonge 10 mm)
- Votre APN Canon EOS
Utilisation au standard M48 (M48x0,75 mm) pour Canon EOS / R
- Votre Celestron (C5, C6, C8, C9,25, C11 ou C14) (convient également pour SCT Meade).
- La bague Large SCT (pour C11 ou C14) - (optionnelle) ref. SCT001
- Ce correcteur/réducteur F/6,3

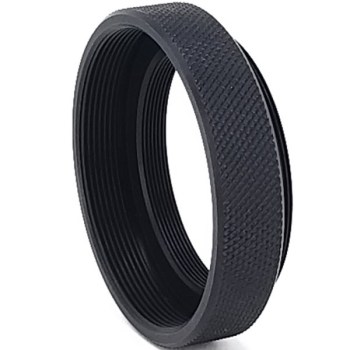

- Une bague adaptatrice M48 pour filetage SCT ultra-courte SCT005 (ou TSSC-M48 ou KE415) (tirage 12 mm)
- Pour un Canon EOS, utilisez de 20 à 40 mm de tubes allonge M48 (à ajuster en fonction de la réduction souhaitée) : AC0070.Lot
- Pour un Canon R (hybride) il vous faudra environ 45 à 65 mm d'allonge M48.
- Une bague M48-EOS pour Canon EOS, idéalement la Baader BA-2958550 (tirage 11,5 mm) ou pour Canon "R" ref. BA-2408336 + BA-2958552
- Votre APN Canon EOS (tirage interne de 44 mm) ou Canon R (tirage interne 18 mm environ)
Pour Nikon, même principe, voyez simplement une bague T-M48 pour Nikon !
Utilisation au standard M48 (M48x0,75 mm) pour Sony NEX (A7s par exemple) :
- Votre Celestron (C5, C6, C8, C9,25, C11 ou C14) (convient également pour SCT Meade).
- La bague Large SCT (pour C11 ou C14) - (optionnelle) ref. SCT001
- Ce correcteur/réducteur F/6,3
- Une bague adaptatrice M48 pour filetage SCT ultra-courte SCT005 (ou TSSC-M48 ou KE415) (tirage 12 mm)
- Un lot de tubes allonges M48 (allonge à calculer en fonction de la réduction souhaitée) : AC0070.Lot
- Un support filtres à tiroirs M48 (au choix) : Liste ici !
- Une bague KE375 (tirage 9 mm)
- Votre APN Sony NEX (tirage interne 18 mm)
Ajuster le tirage total (y compris le tirage interne de l'APN Sony) pour obtenir environ 86 à 106 mm en fonction du rapport de réduction souhaité et de la qualité d'images obtenu (selon taille capteur) Pour un exemple de solution complète pour Sony Nex : Cliquez-ici !
Si vous utilisez une caméra astronomique T2
(généralement avec filetage T2)
- Votre Celestron (C8, C9,25, C11 ou C14) (convient également pour SCT Meade).
- La bague Large SCT (pour C11 ou C14) - (optionnelle) ref. SCT001
- Ce correcteur/réducteur F/6,3
- Une bague adaptatrice M48 pour filetage SCT ultra-courte SCT005 (ou TSSC-M48 ou KE415) (tirage 12 mm)
- Un lot de tubes allonges M48 : utilisez de 20 à 40 mm (à ajuster fonction de la réduction souhaitée) : AC0070.Lot
- Un OAG (optionnel)
- Un support filtres à tiroirs M48 (au choix) : Liste ici !
- Le cas échéant une bague adaptatrice M48 - T2 si besoin
- La caméra elle-même avec son tirage interne fonction de la caméra !
Ajuster le tirage total (y compris le tirage interne de la caméra de 17,5 mm en général) pour obtenir environ 86 à 106 mm en fonction du rapport de réduction souhaité et de la qualité d'images obtenu (selon taille capteur)
Utilisation avec une caméra ZWO ASI refroidie (ASI33, ASI294 ou ASI2600 par exemple)
- Votre Celestron (C8, C9,25, C11 ou C14) (convient également pour SCT Meade).
- La bague Large SCT (pour C11 ou C14) - (optionnelle) ref. SCT001
- Ce correcteur/réducteur F/6,3
- Une bague adaptatrice M48 pour filetage SCT ultra-courte SCT005 (tirage 12 mm)
- Un lot de tubes allonges M48 : utilisez de 20 à 40 mm (à ajuster fonction de la réduction souhaitée) : AC0070.Lot
- Votre caméra refroidie ZWO (tirage 17,5 mm) + bague 16,5 mm + bague 21 mm (éléments livrés avec la caméra, 55 mm de tirage en tout) et/ou le support filtres ZWFD-M42 pour y mettre un filtre par exemple. (tirage : 55 mm environ pour la caméra est ses accessoires)
- Filetage côté télescope : filetage femelle 2"x24TPI SCT
- Filetage côté caméra : filetage SC mâle 2"x24TPI SCT
- Tirage à partir de la base du filetage SC : 86 à 106 mm (ref A sur la photo)
- Lentilles : Quatre lentilles - avec traitement anti-reflets toutes surfaces
- Facteur de grandissement/réductio : 0,63 x
- Champ d'image corrigé : 24 mm de diamètre
- Ouverture claire : 41 mm
- Diamètre extérieur du corps du correcteur : 57 mm
- Longueur (hors filetage mâle) : 23,5 mm
- Hauteur du filetage mâle : 10 mm
(traduction de la notice livrée avec le correcteur)
INTRODUCTION
Imaginez avoir deux télescopes en un - un instrument à longue distance focale pour le travail lunaire et planétaire et un télescope à courte distance focale pour l'observation du ciel profond et l'astrophotographie. Avec l'objectif réducteur/correcteur Celestron, c'est exactement ce que vous obtenez.
Conçu spécifiquement pour Celestron Schmidt-Cassegrains, ce réducteur de focale réduit la distance focale et le rapport f/ de votre télescope de 37%, transformant votre télescope à longue distance focale en un instrument rapide à courte distance focale.
Un instrument f/10 fonctionne désormais à f/6,3 tandis qu'un instrument f/11 fonctionne à f/7. Pour une utilisation visuelle, cela signifie que vous obtenez un grossissement plus faible avec le même oculaire et un champ de vision plus large. Sur le plan photographique, vous obtenez également un champ plus large et des expositions beaucoup plus courtes.
Le réducteur/correcteur C-94175 n'est pas compatible avec les systèmes optiques Celestron EdgeHD.
En plus de réduire la distance focale et le rapport f/ratio, l'objectif réducteur/correcteur Celestron réduit également considérablement la courbure du champ afin d'obtenir un champ plus plat et bien corrigé.
Les avantages de l'Objectif Réducteur/Correcteur ne se limitent pas à la seule photographie céleste. Pour la photographie terrestre, vous constaterez que le rapport f / plus rapide vous permet de prendre des photos dans des situations de faible niveau de lumière tout en exposant correctement votre objet.
De plus, cette lentille entièrement multicouche offre une transmission maximale de la lumière avec un éclairage presque plein champ.
INSTALLATION
Le réducteur/correcteur est facile à installer :
- 1. Retirez tous les accessoires de la cellule arrière de votre télescope SCT. Si vous avez un C11 ou C14, retirez tous les accessoires, mais laissez la plaque de réduction attachée à la cellule arrière du télescope.
- 2. Vissez la Lentille Réductrice/Correctrice sur la cellule arrière du télescope (ou la plaque réductrice des C11 et C14) en tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit serrée.
- 3. Enfilez l'accessoire souhaité (c'est-à-dire, adaptateur en T, dos visuel 1-1/4", diagonale en étoile ou corps de guidage hors axe) sur la lentille de réduction/correction.
La lentille réductrice/correctrice est maintenant installée et prête à l'emploi.
UTILISATION
Il n'y a aucun changement dans le fonctionnement de base de votre télescope avec la lentille réductrice/correctrice installée.
Cependant, en raison de la distance focale plus courte, le grossissement et le champ réel sont différents pour un oculaire donné. Rappelez-vous ceci lorsque vous calculez le grossissement et le champ réel.
Faites la mise au point de votre télescope comme d'habitude (c'est-à-dire en tournant le bouton de mise au point jusqu'à ce que l'image soit nette). La mise au point la plus nette possible pour un oculaire donné est d'environ 3 à 4 tours dans le sens antihoraire du bouton de mise au point à partir du meilleur point de mise au point sans l'objectif réducteur/correcteur installé.
Bien que la lentille réductrice/correctrice diminue la petite quantité de courbure de champ commune à tous les télescopes Schmidt Cassegrain, elle ne l'élimine pas complètement. Pour une utilisation visuelle à faible puissance, les images les plus nettes possibles sur la majorité du champ sont obtenues en se concentrant d'abord sur les étoiles au centre du champ.
Assurez-vous d'avoir une mise au point nette en tournant le bouton de mise au point dans le sens inverse des aiguilles d'une montre. Une fois net, tournez le bouton de mise au point d'environ 1/12e de tour dans le sens inverse des aiguilles d'une montre.
Pour une mise au point photographique optimale, obtenez la mise au point la plus nette possible au centre du viseur DSLR. Assurez-vous d'avoir une mise au point nette en tournant le bouton de mise au point dans le sens inverse des aiguilles d'une montre. Une fois que l'image au centre est nette, tournez le bouton de mise au point d'1/24e de tour dans le sens inverse des aiguilles d'une montre.
Étant donné que le champ de vision est très proche de plat, vous pouvez laisser la lentille réductrice/correctrice en place à tout moment.
Les vues à haute puissance fourniront des champs plus plats jusqu'au bord, à la fois visuellement et photographiquement. Si vous envisagez de photographier par projection d'oculaire à haute puissance, vous pouvez envisager de retirer l'objectif.
REMARQUE : En raison de la courte distance focale du télescope avec la lentille réductrice/correctrice fixée, vous ne devez PAS utiliser un oculaire d'une longueur focale supérieure à 35 mm.
SOIN ET ENTRETIEN
Une caractéristique supplémentaire de ce réductrice/correctrice est qu'il agit comme une protection anti-poussière pour le télescope, empêchant divers contaminants de pénétrer dans le système optique. Si vous laissez le correcteur sur le télescope, assurez-vous de replacer le couvercle en plastique sur la lentille lorsqu'elle n'est pas utilisée.
Cela minimisera l'accumulation de poussière sur l'objectif lui-même. Si la lentille est retirée du télescope, les deux couvercles en plastique doivent être remplacés.
Lors de la manipulation du Réducteur/Correcteur, veillez à ne pas toucher la lentille elle-même. Le non-respect de cette consigne peut entraîner la formation de taches sur la lentille.
Des précautions particulières doivent être prises lors du nettoyage de tout instrument optique afin de ne pas endommager l'optique. Si, au fil du temps, vous rencontrez une accumulation de poussière, utilisez une bombe d'air comprimé pour l'enlever. Cela se fait en retirant les capuchons des deux côtés de la diagonale et en pulvérisant le flux d'air pendant environ 2 à 4 secondes de chaque côté de la lentille.
Un nettoyage supplémentaire, si nécessaire, peut être effectué avec une solution de nettoyage et un chiffon blanc. Vous pouvez utiliser un nettoyant pour objectif d'appareil photo fabriqué dans le commerce ou mélanger le vôtre. Une bonne solution de nettoyage est l'alcool isopropylique mélangé à de l'eau distillée. La solution doit être composée à 60 % d'alcool isopropylique et à 40 % d'eau distillée.
Appliquez le nettoyant sur le tissu et appliquez sur la lentille. Enlevez les résidus de solution de nettoyage avec un chiffon propre.
