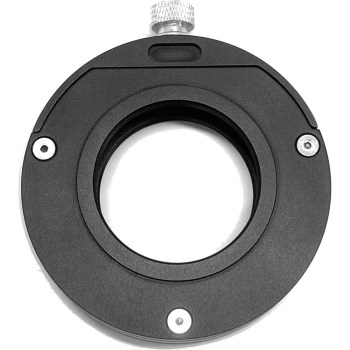

Support-filtres à tiroirs pour RASA 800 et caméras ZWO - Starizona

En Bref :

• Change les filtres du RASA 8 sans retirer la caméra ni défaire le montage.
• Se glisse entre l'adaptateur caméra d'origine du RASA 8 et une caméra ZWO refroidie à filetage M42 mâle.
• Tirage total de 26 mm seulement, la fenêtre optique du RASA 8 restant en place.
• Livré avec un tiroir pour filtres coulant 50,80 mm (M48) et le joint blanc de remplacement pour la bague de retenue du RASA 8.
• Usinage de précision, fabriqué aux États-Unis.

Ce support-filtres à tiroirs de Starizona répond au problème que rencontrent tous les utilisateurs de RASA 8 : la mise en place des filtres. Il permet de passer d'un filtre à l'autre en quelques secondes, sans retirer la caméra ni perturber le montage, et de retrouver chaque fois le même positionnement du filtre. Il rend ainsi facile l'alternance entre LRGB, bande étroite et filtres spécifiques d'une séance à l'autre.

Il se monte devant une caméra ZWO refroidie présentant un filetage M42 mâle. Il compense le tirage supplémentaire apporté par le verre du filtre, en ajoutant un peu de chemin optique par rapport à la norme du RASA (environ 26 mm contre 25 mm préconisés de base). Les filtres dont le verre fait 2 mm d'épaisseur ou plus sont donc compatibles, ce qui couvre la quasi-totalité des filtres du marché.

Le support est livré avec un tiroir Starizona MFS-RASA8-HLDR pour filtres coulant 50,80 mm (M48) vissants. Des tiroirs supplémentaires, ainsi que des bagues permettant d'y monter des filtres de plus petit diamètre, sont disponibles en produits complémentaires.

Les tiroirs se sortent et se remettent à l'aide d'un petit bouton moleté. Ce bouton est nécessaire, car le tiroir arrive complètement à fleur de la caméra et ne laisse aucune prise pour les doigts.

Caméras compatibles

Le système fonctionne avec les caméras qui présentent un filetage M42 mâle et 6,5 mm de tirage une fois retirée leur bague M42 de 11 mm. Les caméras ZWO suivantes répondent à ce critère :

• ZWO ASI1600MM Pro.
• ZWO ASI1600MC Pro.
• ZWO ASI183MM Pro.
• ZWO ASI183MC Pro.
• ZWO ASI294MM Pro.
• ZWO ASI294MC Pro.
• ZWO ASI533MM Pro.
• ZWO ASI533MC Pro.
• ZWO ASI585MM Pro.
• ZWO ASI585MC Pro.

Montage sur le RASA 8

Retirez la bague noire à filetage M42 femelle de 11 mm placée à l'avant de votre caméra ZWO refroidie. Le filetage M42 mâle rouge de la caméra se visse alors dans le filetage femelle situé sur le dessus du support-filtres. L'autre face du support se visse sur le filetage M42 mâle de l'adaptateur caméra livré d'origine avec votre RASA 8.

Le montage complet est donc : RASA 8, adaptateur caméra d'origine, support-filtres, corps de la caméra.

La fenêtre optique

La fenêtre optique du RASA 8 reste en place. Le support-filtres tient compte de la longueur de chemin optique ajoutée par le verre du filtre.

Sens de montage

Le support peut être monté à l'envers, puisque les filetages sont identiques des deux côtés, mais il ne fonctionne que dans un seul sens. Le dessus se reconnaît au logo Starizona, qui se lit à l'endroit lorsque le télescope pointe vers le ciel. Si le tiroir heurte la bague de retenue quand vous cherchez à le sortir, le support est probablement monté à l'envers.

Remplacement du joint d'origine

Celestron n'a pas livré tous les RASA 8 avec le même joint sous la bague de retenue de l'adaptateur caméra. Quand ce joint est trop épais, la bague se visse moins loin et se retrouve trop haute, ce qui empêche le tiroir à filtres de sortir. Dans ce cas, remplacez le joint d'origine par le joint blanc bas profil fourni avec le support : la bague se visse alors plus bas, le tiroir coulisse librement, et votre adaptateur caméra reste correctement centré. La marche à suivre est montrée dans la vidéo, en fin de fiche.
