L'un de nos clients nous a gentiment envoyé toute une série d'information et vidéo concernant son "pack" astro-photo. Cet ensemble et sa mise en oeuvre sont décrits ci-dessous et en lien dans sa vidéo...

Dans cette vidéo, vous verrez le montage complet d’un "bloc imageur", idéal pour l’astrophotographie avancée avec un télescope Newton, comprenant la caméra imageuse, la caméra de guidage, l'optique de guidage, la roue à filtres (qui contient 7 filtres 36mm), et le correcteur de COMA. Bien entendu, il est tout à fait adaptable sur d’autre optique en supprimant le correcteur de COMA prévu spécialement pour corriger l’aberration optique du Newton.

Lien vers la vidéo : https://www.youtube.com/watch?v=a5rICAUEv98

L'ordre de montage dans la chaîne optique est très important, c'est pour cela que vous verrez qu'on ne met pas la roue à filtres avant le diviseur optique (guideur hors-axe), ou que le correcteur de COMA se place en premier. Certains accessoires requièrent un réglage particulier (diviseur optique par exemple), non expliqué dans cette vidéo.

En assemblant ce bloc imageur, vous pourrez également avoir un back-focus de 55mm qui est requis pour l’utilisation optimale de ce correcteur de COMA, et qui n’est pas toujours facile d’avoir sans utiliser d’autre bagues d’adaptation (en vente sur le site). De plus, l’utilisation du HUB de la caméra imageuse permet de n’avoir qu’un seul câble permettant de piloter l’ensemble par USB (sans compter la fiche alimentation pour le refroidissement de la caméra mais qui n’empêche pas son fonctionnement normal).

Vous l’aurez donc compris, cet ensemble a de forts atouts en terme d’astrophotographie :

• Respect du back-focus du correcteur de COMA.
• Un seul câble USB qui permet de tout piloter.
• Filtres L-RVB spécifiquement destinés à l'ASI1600 mais qui peut également être utilisé avec d'autres caméras...

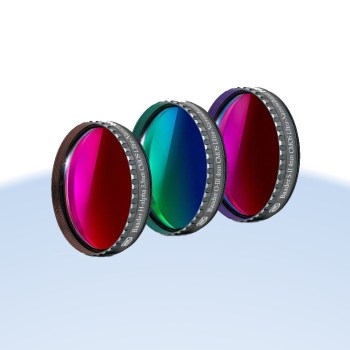

• Filtres SII, Ha et OIII en complément dans la roue à filtres, pour l’astrophotos avancée des nébuleuses.
• Roue à filtres avec filtres de 36mm pour ne pas avoir de vignetage.
• Diviseur optique qui permet de se passer d’une lunette guide, pouvant apporter un poids supplémentaire non-négligeable, ainsi que des flexions.
• Caméra de guidage pouvant être utilisée pour l’imagerie planétaire.
• Poids de l’ensemble d’environ 1300 gr (avec câblage entre les éléments).

Ce bloc imageur est utilisé par l’astrophotographe Jordan Marlière sur un Newton 200/1000, ce qui lui a permis notamment de photographier SH2-174, très difficile a imager, mais également plusieurs nébuleuses et galaxies avec des détails particulièrement définis.

Vous avez la possibilité de voir ces photos sur sa page : https://www.facebook.com/jmastrophoto/  mais également en haute définition sur : https://www.flickr.com/photos/jmastrophoto/

Liens vers les produits du site, utilisés dans cette vidéo :

• Diviseur optique : Cliquez ici

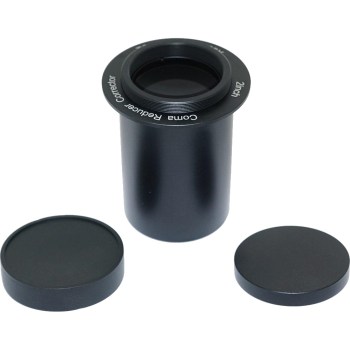

• Correcteur de COMA :Cliquz ici

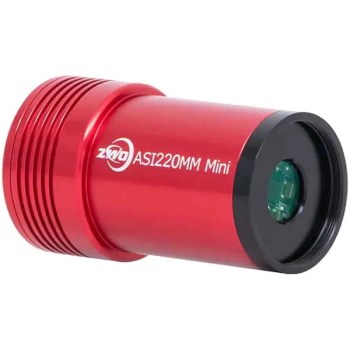

• Caméra de guidage :Cliquez ici
• Caméra imageuse :Cliquez ici
• Roue à filtres :Cliquez ici
• Filtres LRVB :Cliquez ici
• Filtres SHO : Cliquez ici

Liens vers l'auteur de la vidéo :

• Cette adresse e-mail est protégée contre les robots spammeurs. Vous devez activer le JavaScript pour la visualiser.
• https://www.facebook.com/jmastrophoto/
• https://www.youtube.com/channel/UCI5Heirxy976OZ1hjfQCYtw/videos/

• https://www.instagram.com/jmastrophoto/

• https://www.flickr.com/photos/jmastrophoto/

• https://www.astrobin.com/users/JMastrophoto/

• https://jordanmarliere.wixsite.com/astrophoto

Le guide du ciel Bresser est édité chaque mois...

Il peut être intéressant d'utiliser un diviseur optique avec un boitier reflex Sony Alpha à monture Nex (E)...

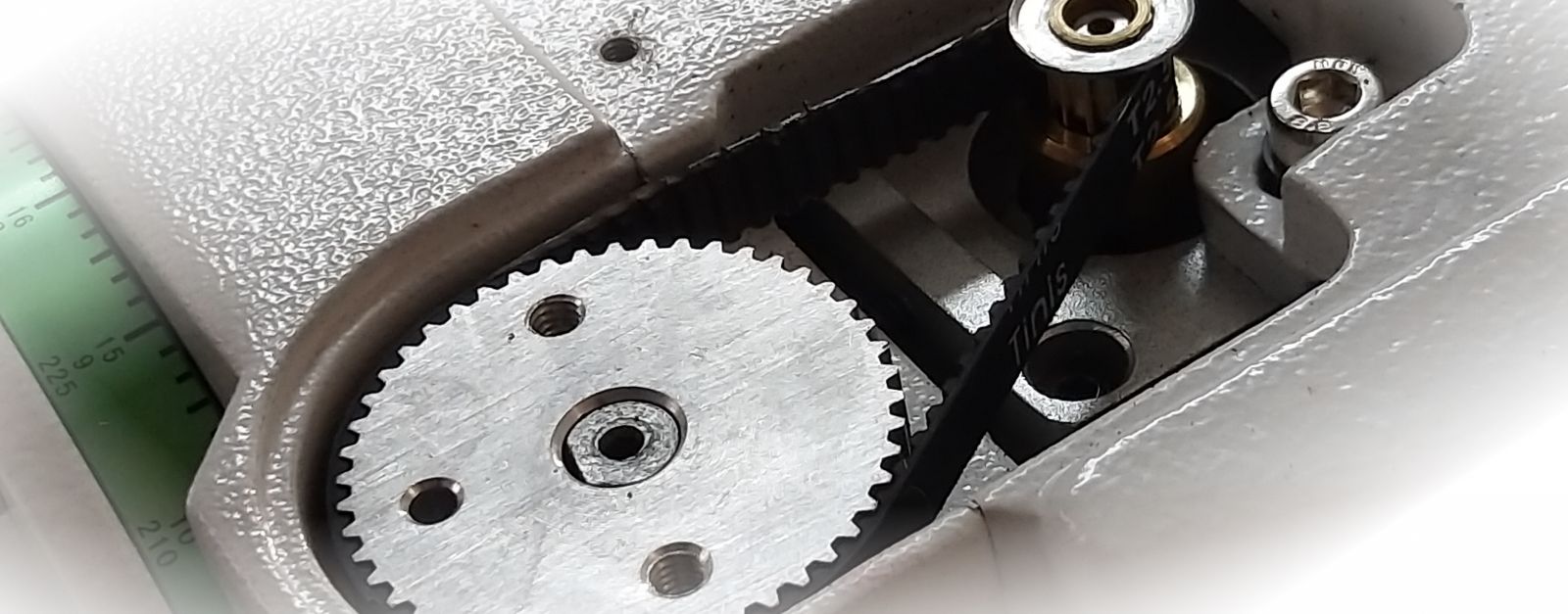

Les montures EQ6 et N-EQ6 ou Atlas EQG ont beau être de vénérables ancêtres, elles n'en demeurent pas moins d'excellentes montures, mal finies, mal assemblées, avec très souvent des problèmes de réglage et aussi des pièces mécaniques à changer...

Les points les plus "noirs" de ces montures résident dans :

• Le suivi chaotique lié à la chaine de transmission par pignons et leur mauvais ajustage
• La qualité déplorable des roulements de vis sans fin parfois rouillés dès l'origine
• Les rondelles d'alésage des axes, en plastique...

Pour améliorer grandement votre monture nous proposons toute une gamme de produits, accessoires, et pièces détachées. Pourquoi jeter une monture si l'on peut lui donner une seconde jeunesse ???

• Pour démonter facilement et sans trop de danger votre (N)-EQ6, nous recommandons tout d'abord notre notice de modification de montures MN0013.
• Equipez-vous bien des outils indiqués. Il est impossible de faire du bon travail sans les outils adaptés.
  Pour le desserrage des axes vous aurez certainement besoin d'une clé caoutchouc DV0008.
• Prévoyez une pièce ou au moins une grande table dévolue à cette tâche et des bocaux pour stocker les petites pièces et éléments, n'hésitez pas à prendre des photos au fur et à mesure le cas échéant.
• On nous demande fréquemment quelle graisse utiliser pour les endroits en friction ? Nous recommandons une graisse certifiée "marine" et sans particules (conditions de température et d'humidité assez semblables aux nôtres, en pire...). N'utilisez pas de graisses au lithium ou avec particules de Molybdène, uniquement de la graisse marine.
• Pour "mettre à jour" et réviser votre monture, nous recommandons idéalement l'installation d'un kit Rowan pour EQ6 ROWANKITEQ6 et l’outil d'extraction ROWANEXTEQ6.
• Pour la fiabilité des axes, nous recommandons des rondelles d'alésage AC0006 pour remplacer celles en plastique horribles d'origine et fiabiliser grandement votre monture.
• Pour améliorer drastiquement le suivi, il vous faudra remplacer les roulements de vis sans fin d'origine par nos roulements KIT004 de qualité.
• Si votre viseur polaire est l'ancien modèle (où l'on voit Cassiopée) il vous faut un viseur polaire "à jour" et performant SW0124. Vous pouvez l'utiliser avec le logiciel SynScan sur Android ou iOs ou notre logiciel PolarScope par exemple.

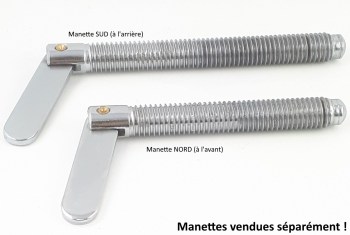

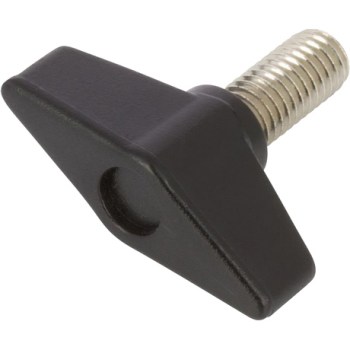

• pour une plus grande facilité de mise en station nous recommandons une manette indexable pour le réglage d'altitude (SUD) MN0028.
  ainsi qu'un roulement pour la vis de serrage sous le trépied pour faciliter la rotation en azimut AC0014.
• N'oubliez pas de mettre à jour votre raquette SynScan ! les firmware se trouvent ici :
  http://www.skywatcher.com/download/software/synscan-v3-hand-controller-firmware/
  ou ici :
  http://www.skywatcher.com/download/software/synscan-v4-hand-controller-firmware/
• Pour effectuer la mise à jour vous aurez besoin du câble AC0029.SW.
• De nombreuses pièces détachées sont disponibles sur nos pages en cas de besoin, y compris les couronnes et vis sans fin au pire en cas de "bobo" Voyez ici !

Si, à la fin de vos travaux, vous estimez que la monture doit être réglée précisément, mesurée et optimisée en laboratoire, n'hésitez pas à faire appel à nos services, la révision d'une monture coûte beaucoup moins cher que l'optimisation complète avec remplacement des éléments internes. Voyez ici !
