Système télécentric TZ-3 pour système de filtre H-alpha de large taile 46mm

Réf.: BA-2459257
CCBot/2.0 (https://commoncrawl.org/faq/)
395,00 €

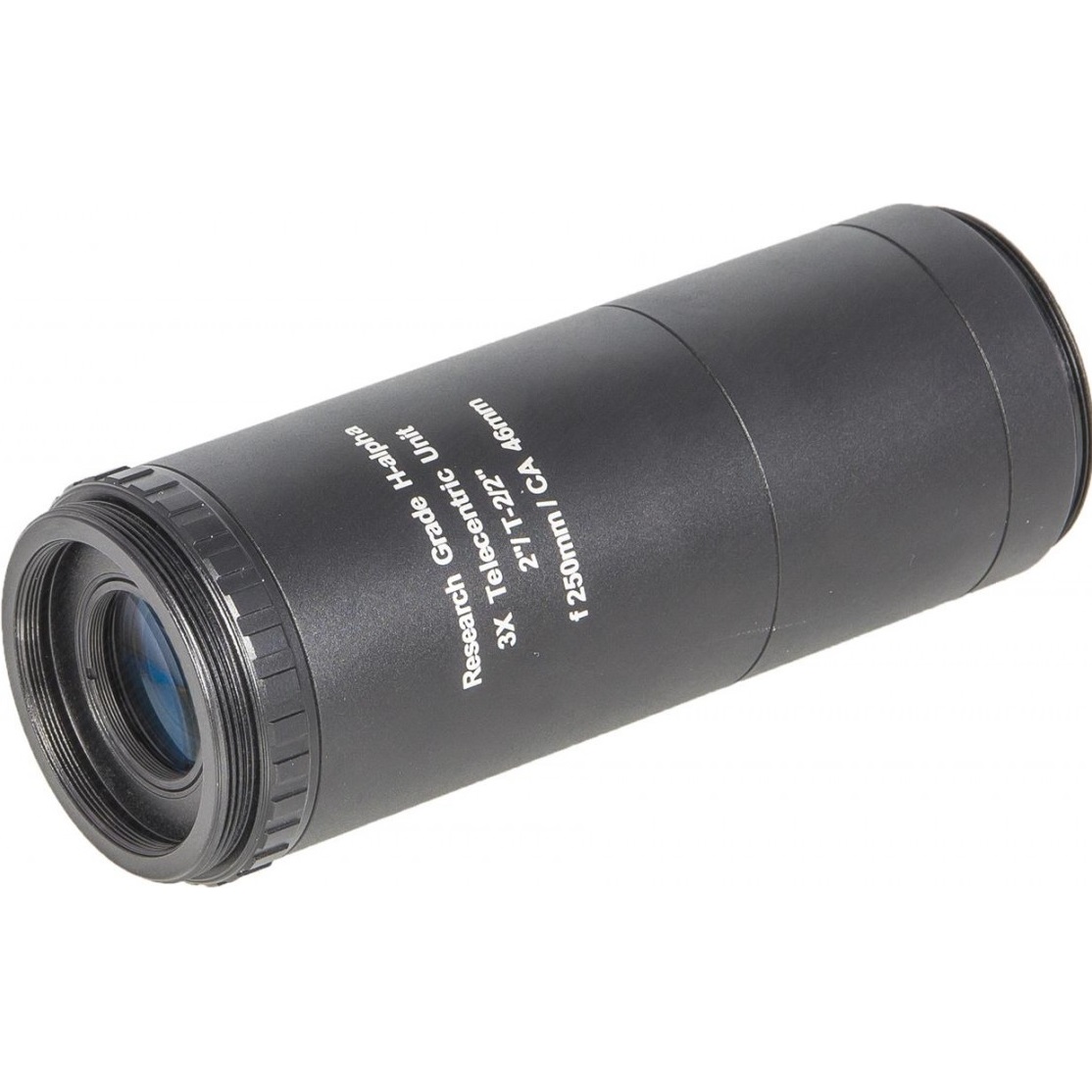

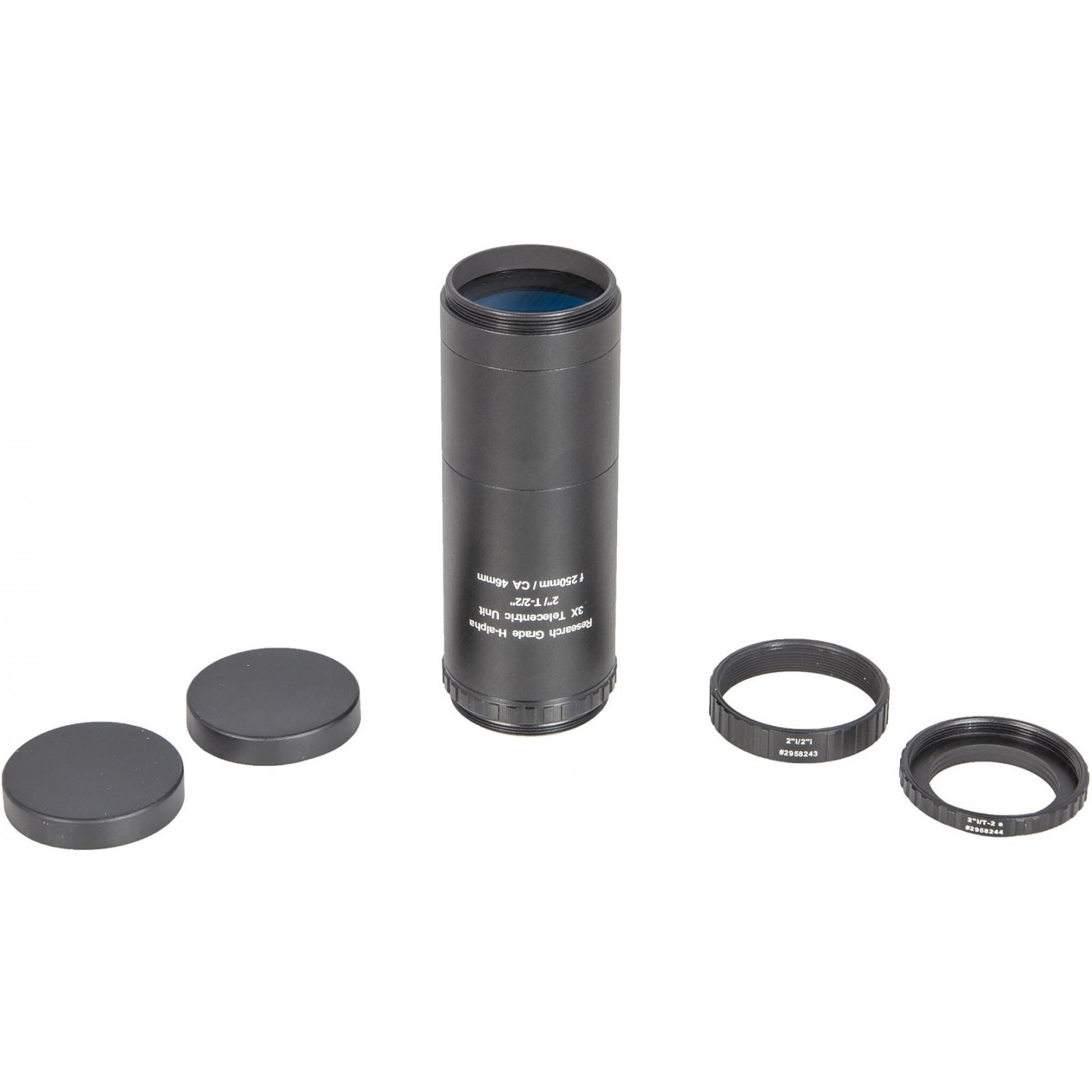

Système "télécentric" TZ-3 pour système de filtre H-alpha de large taile 46mm.
Hors stock | Envoyé sous1 à 4 semaines

Systèmes télécentriques Baader pour l'extension de la distance focale
pour fournir un faisceau optique parallèle et pour assurer un retour au champ suffisant, en association avec tout filtre SolarSpectrum H-alpha

Les ensembles d'optique télécentriques sont souvent confondus avec une lentille de Barlow. Les deux peuvent être utilisés pour augmenter la longueur focale. Les assocations Telecentric sont conçues pour que la pupille de sortie soit apparemment positionnée à l'infini, ce qui signifie que le rayon central de n'importe quel point du champ semble provenir de l'infini et est donc perpendiculaire au plan de l'image et parallèle à l'axe optique. Cela signifie que le faisceau hors axe arrive dans le plan image avec la même géométrie angulaire que les rayons axiaux. Tous les éléments de champ ont l'air d'être sur un axe, dans le plan de l'image et, contrairement à un objectif Barlow, les rayons de champ de contour ne sont pas des faisceaux inclinés.

Étant donné que tous les rayons principaux dans le plan image sont perpendiculaires au plan image, les rayons situés au bord du champ passeront par un étalon juste devant le plan focal avec exactement la même géométrie que les rayons sur l’axe. Ainsi, dans un agencement optique télécentrique f / 30, l’étalon voit la même géométrie parfaitement nette sur le champ, et la bande passante spectrale ne se décale pas en longueur d’onde sur l’ensemble du champ de vision.

À partir d’un taux d’ouverture de ~ f / 15 (+ 2x télécentrique), ~ f / 10 (+ 3x télécentrique) ou ~ f / 7,5 (+ 4x télécentrique), les systèmes Baader TZ créeront un faisceau parallèle avec ~ f / 30 rapport d'ouverture. Dans le cas de longueurs focales très différentes des télescopes, le diamètre du diaphragme doit être réduit au point que le rapport final final soit à nouveau proche de f / 30 (nous proposons à cet effet un diaphragme à l'iris approprié). objectif).

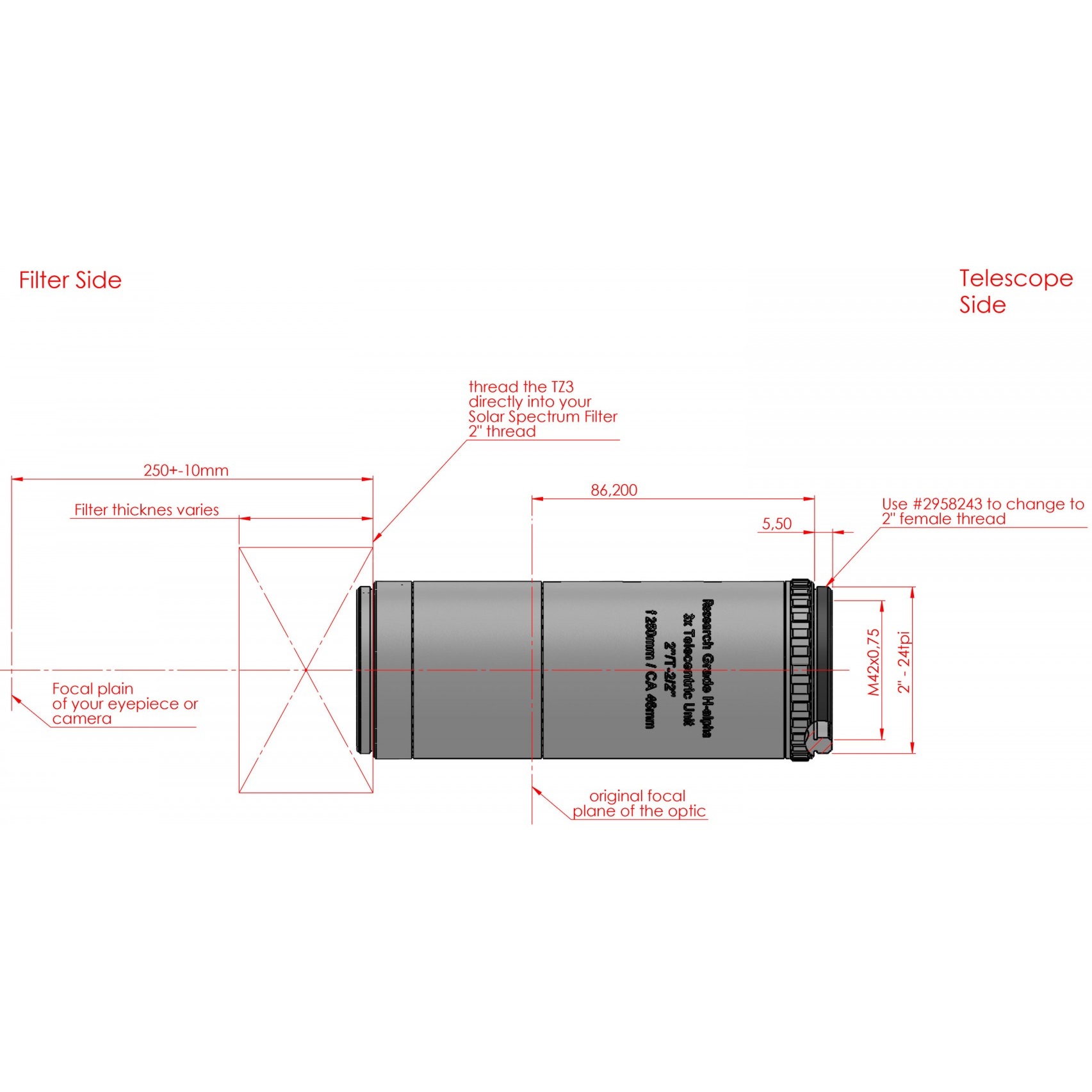

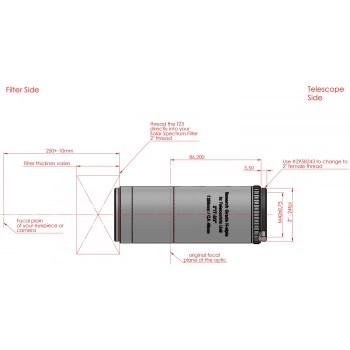

Les distances de travail du système TZ - mesurées à partir de l'objectif arrière - vont de 200 mm pour le TZ-2 à 230 mm pour le TZ-4 - à 250 mm pour le TZ-3. Cela laisse suffisamment de place pour le logement du filtre H-alpha et la plupart des accessoires, par exemple. une caméra diagonale Baader 2 "ou tout autre appareil photo imaginable. La pièce spacieuse du TZ-3 peut également accueillir un observateur binoculaire lorsqu’il est monté sur le corps du SolarSpectrum au moyen d’une diagonale étoile Baader BBHS T-2. Tous les revêtements TZ sont adaptés aux différents substrats en verre de la lentille et optimisés pour un rendement maximal à 656 nm.Totalement, le TZ-3 fonctionne également également pour CaK à 396 nm. Le rapport Strehl TZ-3 est bien supérieur à 80% à 396 nm

  • Poids (kg) :  0.37
  • Extension de longueur focale :  3x
  • Usage : pour l'observation de H-alpha avec filtres SolarSpectrum
  • Connexion interne (côté télescope) :  filetage T-2 (M42 x 0,75), 50,80mm - 2''
  • Connexion externe (côté télescope) :  filetage 2" (50,8mm)
  • Connexion externe (oculaire/côté camera) :  filetage T-2 (M42 x 0,75), 50,80mm - 2''

Cliquer ici pour accéder à la notice : Notice Système "Telecentric" TZ-3 pour système de filtre H-alpha de large taille 46mm
