Installation du SESTO SENSO sur votre porte-oculaires

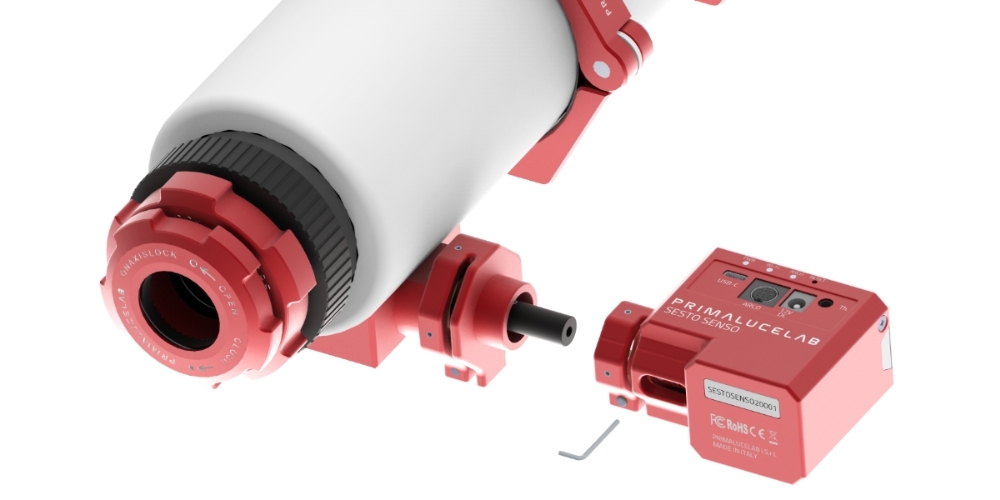

Le SESTO SENSO est un moteur de mise au point conçu pour être connecté à l'axe visible sur votre porte-oculaires - en retirant les molettes de mise au point grossière et fine (cela nécessite que votre porte-oculaires ait un système de mise au point micrométrique) - sans avoir besoin de supports externes encombrants grâce à sa pince autocentrante (SCC) ! La plupart des porte-oculaires du marché ont un axe de 25 mm de diamètre et le SESTO SENSO s'y connectera directement. D'autres porte-oculaires peuvent avoir des axes de 26, 33 ou 37 mm de diamètre : dans ce cas, nous proposons des adaptateurs optionnels de 26, 33 ou 37 mm pour le SESTO SENSO. Dans cet article, nous verrons comment installer le moteur de mise au point robotisé SESTO SENSO sur de nombreux porte-oculaires de télescopes, y compris dans le cas où vous devez ajouter l'un des adaptateurs.

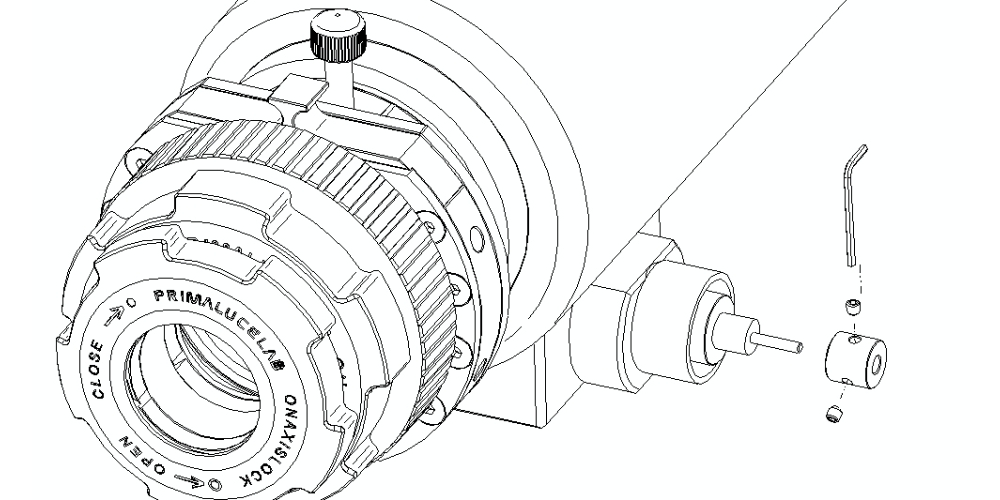

Pour connecter le SESTO SENSO au porte-oculaires de votre télescope, retirez la molette de mise au point micrométrique manuel en dévissant la vis normalement présente sur la molette moleté. Après l'avoir retiré, vous devez également déconnecter la molette de mise au point grossière, à l'aide d'une vis sur la molette. Sur certains porte-oculaires recouverts de plastique, vous devez retirer le plastique pour accéder à la vis de démontage. Attachez l'une des bagues que vous trouvez dans la boîte du SESTO SENSO (en fonction du diamètre qui correspond à votre porte-oculaire) au petit axe de votre porte-oculaire.

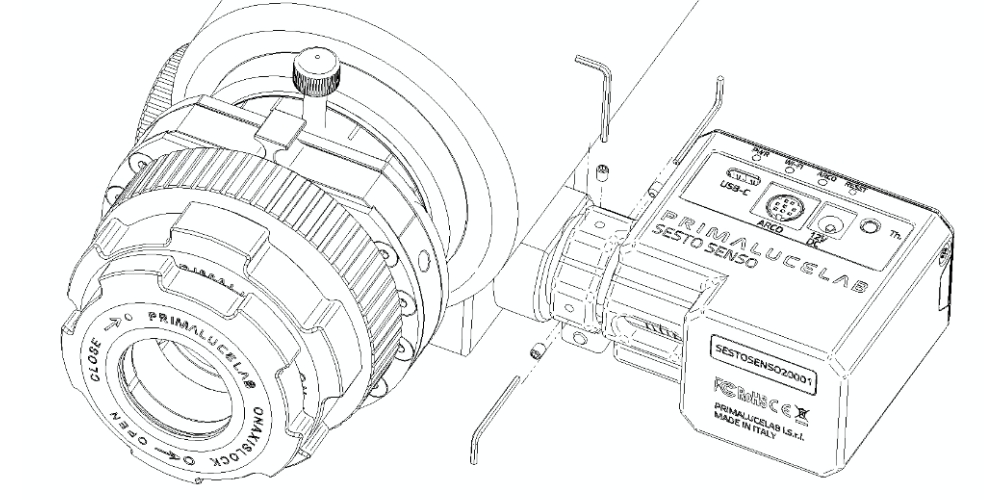

Maintenant, vous pouvez connecter le SESTO SENSO à votre porte-oculaires en veillant à centrer l'axe de mise au point micrométrique avec la bague préassemblée sur le SESTO SENSO, jusqu'à ce qu'elle s'arrête. À l'aide de la clé allen fournie, serrez les 2 vis qui maintiennent la bague préassemblée sur le SESTO SENSO à la bague que vous venez d'installer sur l'axe de votre porte-oculaire.

Ensuite, toujours avec la clé allen fournie, fixez la vis plus large qui maintient la pince autocentrante du SESTO SENSO sur votre porte-oculaire.

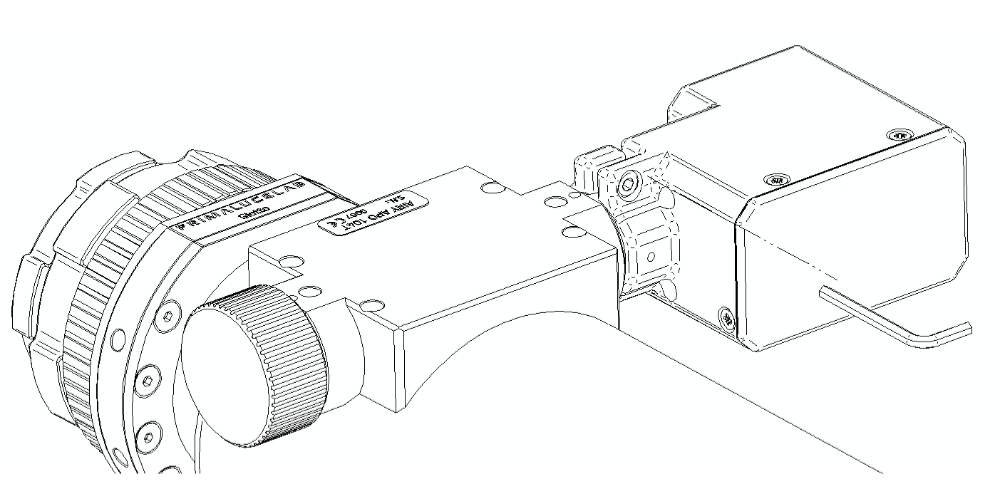

Enfin, utilisez la clé allen pour serrer les 3 petites vis sans tête afin de sécuriser la position du SESTO SENSO.

NOTE : Après avoir installé le SESTO SENSO sur votre porte-oculaire, vérifiez la fluidité du mouvement en gardant le SESTO SENSO hors tension, puis en déplaçant manuellement la molette de mise au point de votre porte-oculaire. La présence du SESTO SENSO rendra le mouvement plus difficile (puisque le moteur est connecté) mais le mouvement doit rester uniforme. Si vous remarquez un mouvement irrégulier, répétez la procédure d'installation.

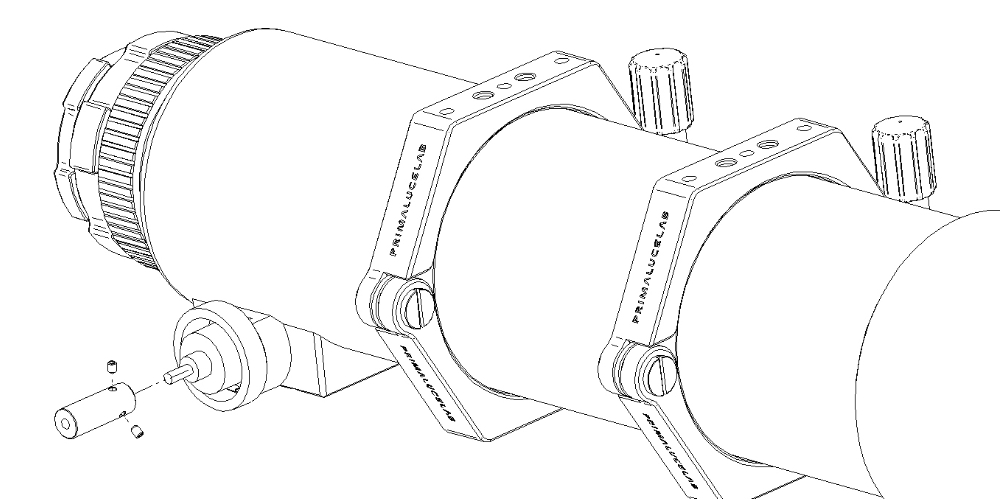

Si votre porte-oculaires a un autre diamètre, vous pouvez ajouter les adaptateurs de 26 mm (SESTOSENSO-AD26II), 33 mm (SESTOSENSO-AD33II) ou 37 mm (SESTOSENSO-AD37II). Tout autre diamètre ne fonctionnera pas. Veuillez noter que ces adaptateurs sont compatibles uniquement avec le SESTO SENSO 2 et non avec la première génération de SESTO SENSO. Pour installer l'adaptateur, connectez d'abord la longue bague (celle qui se trouve dans la boîte de l'adaptateur) à l'axe de votre porte-oculaires et verrouillez-la à l'aide des 2 vis sans tête. Notez qu'il est normal que l'autre côté de la bague n'ait pas de trous filetés.

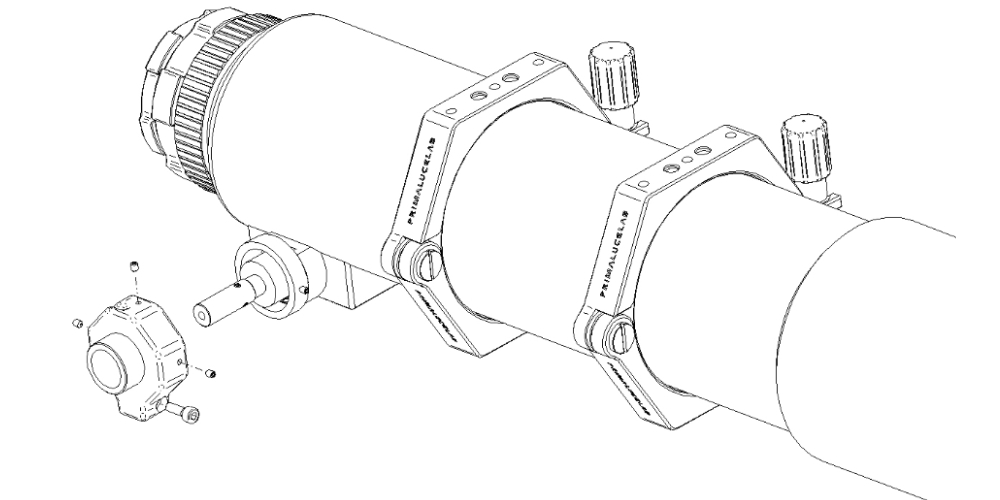

Prenez ensuite l'adaptateur rouge et connectez-le à votre porte-oculaire, en le fixant avec les vis fournies.

Vous pourrez alors connecter le corps principal du SESTO SENSO 2. Tout d'abord, vous devrez fixer les vis sans tête qui relient l'arbre flexible interne du SESTO SENSO 2 à l'axe noir. Ensuite, vous fixerez les vis qui fixent la pince autocentrante de 25 mm du SESTO SENSO 2 à l'adaptateur.

NOTE : Le SESTO SENSO se connecte à plusieurs porte-oculaires qui peuvent avoir des usinages et des précisions de tolérance différents. La précision de la mise au point, en particulier lors de l'utilisation de procédures de mise au point automatique, dépend de la mécanique du porte-oculaires et pas seulement strictement du SESTO SENSO. Si votre porte-oculaires a un jeu important, vous pouvez ajuster le paramètre de jeu dans le logiciel.

Pour plus de détails, consultez la vidéo ci-dessous (en anglais)
