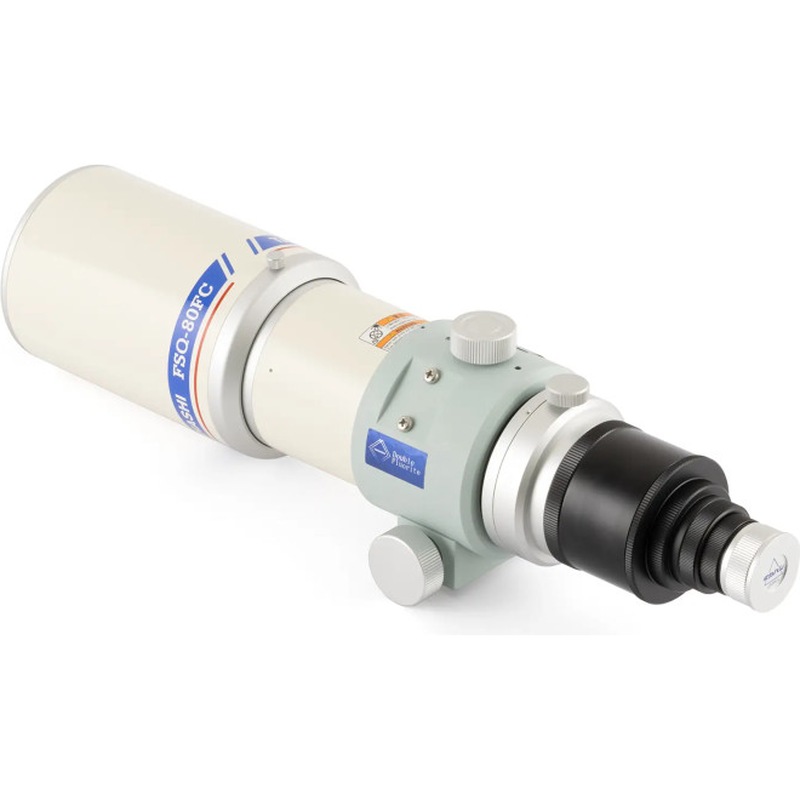

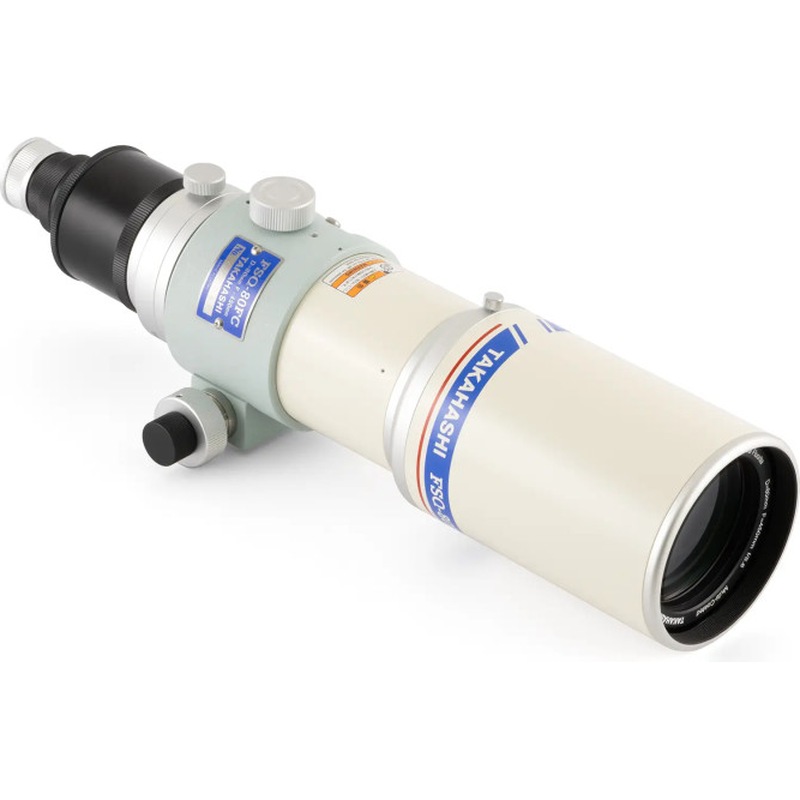

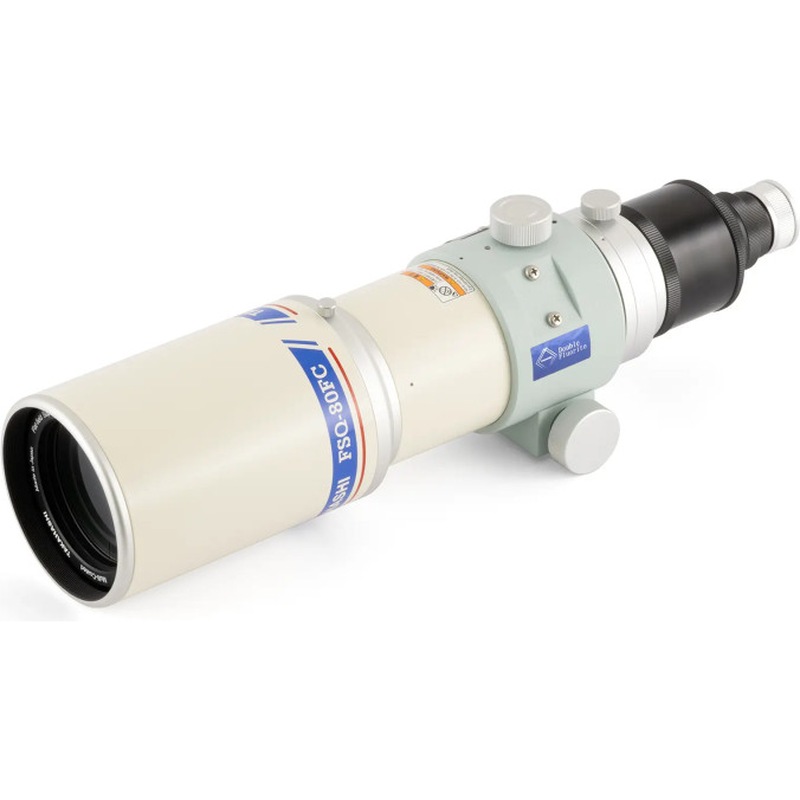

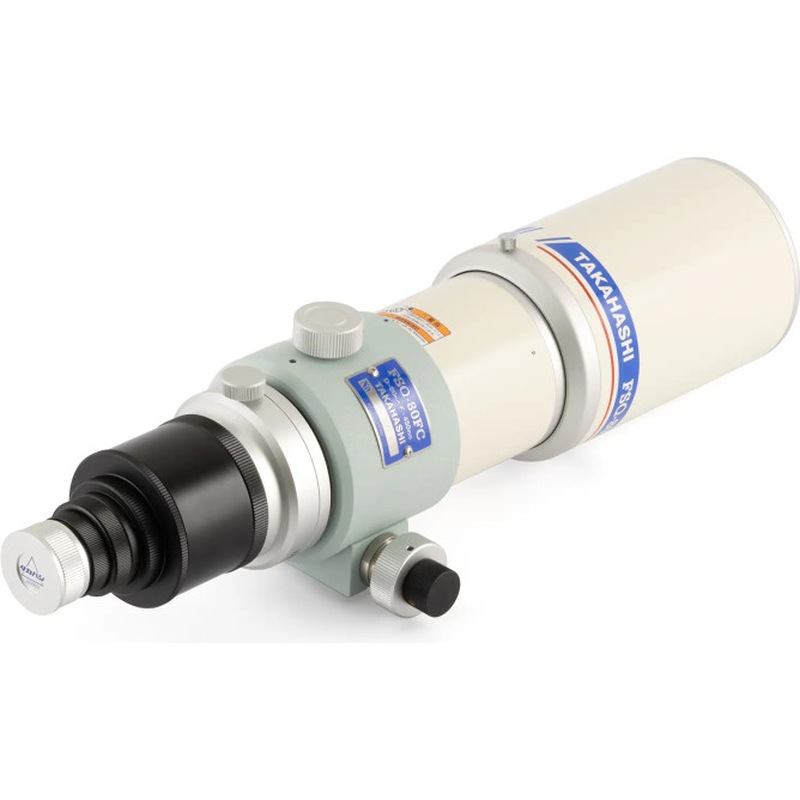

Lunette astrographe 80/450 FSQ-80FC tube seul - Takahashi
En Bref :
- Objectif à cinq lentilles en cinq groupes, dont deux en fluorite, qui donne son nom à la série : Flat-field Supreme Quintuplet.
- 80 mm de diamètre et 450 mm de focale, soit une ouverture de F/D 5,6.
- Champ plan de 50 mm de cercle image, qui couvre largement un capteur 24x36.
- Rapport de Strehl de 99,7 % sur l'axe, au-dessus des modèles phares de la série TOA sur ce seul critère.
- Sortie M48 avec 55 mm de tirage, sur laquelle la plupart des caméras CMOS refroidies se montent sans bague intermédiaire.
- Porte-oculaires à crémaillère avec démultiplication MEF au rapport 1:8.
- Pour voir des images réalisées avec cette lunette, Cliquez-ici ( lien AstroBin ) !
La série FSQ est la pionnière des lunettes à champ plan conçues à la fois pour l'observation et pour la photographie. La FSQ-80FC en reprend le principe avec un objectif entièrement nouveau : un triplet avant dont deux lentilles sont en fluorite corrige le chromatisme, tandis qu'un doublet arrière aplanit le champ. Le résultat associe la qualité sur l'axe d'une série TOA au champ large et plat qui fait la réputation des FSQ.
En visuel, malgré une ouverture rapide à F/D 5,6, l'image est exempte de liseré coloré même à fort grossissement, sur le limbe lunaire comme sur les planètes. La correction reste excellente sur tout le champ d'un oculaire 50,80 mm, et les 159 mm de tirage disponibles derrière le porte-oculaires laissent la place à un renvoi coudé 50,80 mm tout en atteignant la mise au point sur l'infini.
En photographie, les images stellaires sont assez fines pour tirer parti des capteurs à petits photosites : le diamètre RMS de la tache, moyenné sur onze longueurs d'onde de 436 à 656 nm, vaut 0,8 µm au centre, 2,2 µm au bord d'un capteur 24x36 et 3,0 µm au bord du cercle image de 50 mm. L'éclairement atteint 99 % au bord d'un APS-C, 97 % au bord d'un 24x36 et 93 % au bord du cercle de 50 mm.
Une interface pensée pour les caméras d'aujourd'hui : en retirant l'adaptateur visuel M48, la lunette présente un filetage M48 standard à 55 mm de tirage, sur lequel beaucoup de caméras refroidies se vissent directement. Cet adaptateur porte en outre un filetage intérieur M48x0,75 pour recevoir un filtre. Pour une caméra à filetage M54, la bague M72-M54 en option, référence TKA00201, rétablit les 55 mm de tirage ; pour un boîtier Canon EF ou Nikon F, la bague M72-WR, référence TKA00202, donne 56,2 mm de tirage et reçoit une bague T grand champ DX-WR.
À noter : cette lunette utilise les mêmes colliers que la FCT-65D, référence TKA11420.
- Conception optique : cinq lentilles en cinq groupes, apochromat à double fluorite, champ plan.
- Diamètre utile : 80 mm.
- Focale : 450 mm.
- Ouverture relative : F/D 5,6.
- Cercle image : 50 mm de diamètre.
- Rapport de Strehl sur l'axe : 99,7 %.
- Diamètre RMS de la tache image : 0,8 µm au centre, 2,2 µm au bord du 24x36, 3,0 µm au bord du cercle de 50 mm.
- Éclairement : 99 % au bord d'un APS-C, 97 % au bord d'un 24x36, 93 % au bord du cercle de 50 mm.
- Tirage disponible en visuel : 159 mm depuis l'arrière du porte-oculaires.
- Tirage photographique : 55 mm derrière le filetage M48x0,75.
- Porte-oculaires : à crémaillère, avec démultiplication MEF au rapport 1:8.
- Longueur du tube : 559 mm pare-buée déployé, 486 mm rétracté.
- Diamètre du tube : 95 mm.
- Diamètre du pare-buée : 114 mm.
- Chercheur recommandé : 6x30, en option.
- Colliers : ceux de la FCT-65D, référence TKA11420.
- Poids du produit : 4,1 kg.
Documentation
Takahashi publie pour chaque instrument un schéma de montage, le « system chart », qui donne l'ordre exact des pièces entre la lunette et l'oculaire ou l'appareil photo. Chaque pièce y porte deux identifiants : un numéro de repère sur le dessin (14, 30A, 46…) et sa référence de commande (TKP00103, TKP00200…). Nos fiches produit reprennent ce numéro de repère dans leur titre, ce qui permet de passer du schéma à la référence sans se tromper.
- Présentation technique de la FSQ-80FC : Cliquez-ici ( PDF, en anglais ) !
- Schéma de montage photo et visuel de la FSQ-80FC : Cliquez-ici ( PDF, en anglais ) !
Éléments livrés
- Tube optique FSQ-80FC avec son pare-buée rétractable.
- Porte-oculaires à crémaillère avec démultiplication MEF.
- Correcteur d'angle de caméra CAA-M, repère n°6M du schéma, référence TKA23200N.
- Bague de liaison (DT) de la FSQ-85ED, repère n°10, référence TKP37001.
- Adaptateur visuel M48, repère n°12, référence KP00005.
- Bague de liaison (S), repère n°14, référence TKP00103.
- Adaptateur CMOS M72 vers M48, repère n°30A, référence TKP00200.
- Porte-oculaires coulant 31,75 mm, repère n°46, référence TKP00101.
- Bague auxiliaire FB de 52 mm, repère n°50A, référence TKA23250.
- Bouchon avant.
