Bague anti-tilt T2 v2 - ZWO

Pour en savoir plus sur le TILT et pourquoi le corriger, Cliquez-ici !

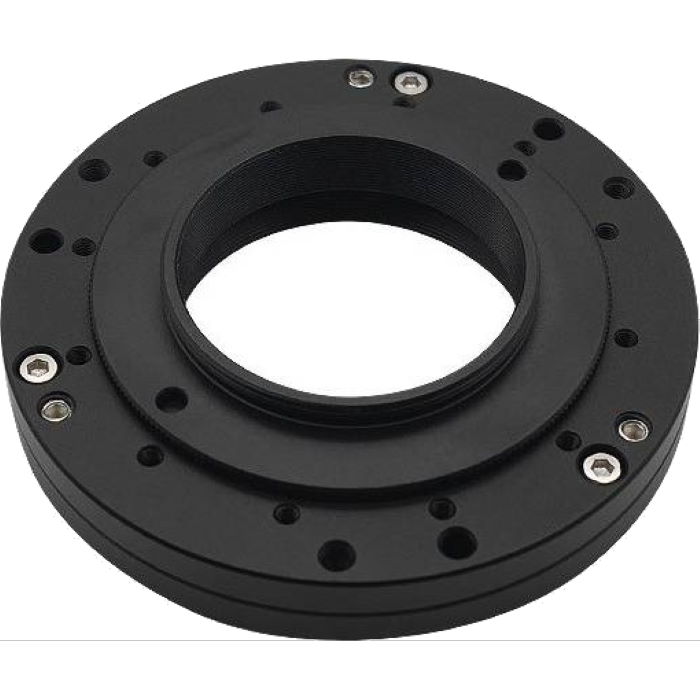

Cette bague vous permet d'ajuster le réglage de l'orthogonalité du plan du capteur avec l'axe optique de votre télescope/lunette (réglage du "tilt"). Elle se fixe directement à l'avant de votre caméra ZWO à la place de la bague T2 de 11 mm d'origine (à l'avant des caméras refroidies type ASI 183, ASI 533, ASI294, ASI1600, ASI2600 par exemple)

De nombreux astrophotographes connaissent le problème : La netteté des images (piqué des étoiles) n'est pas aussi bonne dans tous les coins du capteur de votre caméra. Le résultat est en général un assez mauvais compromis, en modifiant le réglage de la netteté jusqu'à ce que les étoiles apparaissent relativement uniformément "nettes" ou en coupant simplement le coin.

Quelques causes possibles de ce problème…

• une légère inclinaison du capteur de la caméra (seules quelques fractions de millimètre suffisent)
• une inclinaison du porte-oculaire
• une légère inclinaison du plan de champ du télescope (très fréquent avec les télescopes newtoniens)
• une inclinaison des accessoires côté oculaire lors du serrage

Avec la bague anti-tilt ASI T2, vous ajustez simplement l'orientation du capteur de la caméra par rapport à l'axe optique de votre instrument, quelle que soit la cause de l'inclinaison. Il vous suffit de conserver l'orientation de l'ensemble des adaptateurs, correcteurs et caméra.

En principe, toute caméra appropriée peut être connectée à cette bague anti-tilt via le filetage T2. Cependant, des alésages supplémentaires permettent également la connexion directe au corps de caméra sur les caméras ZWO suivantes:

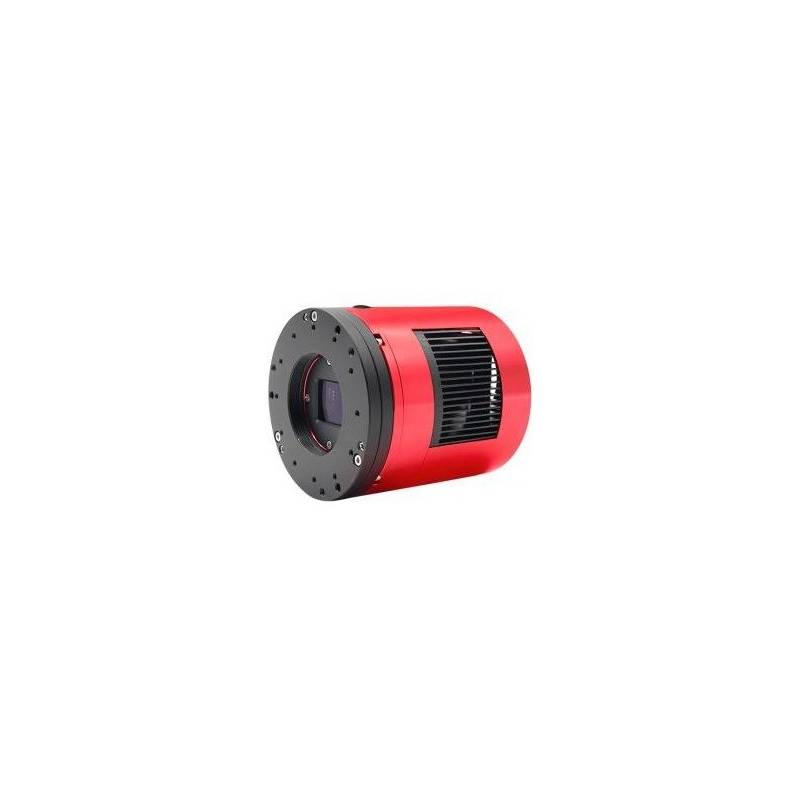

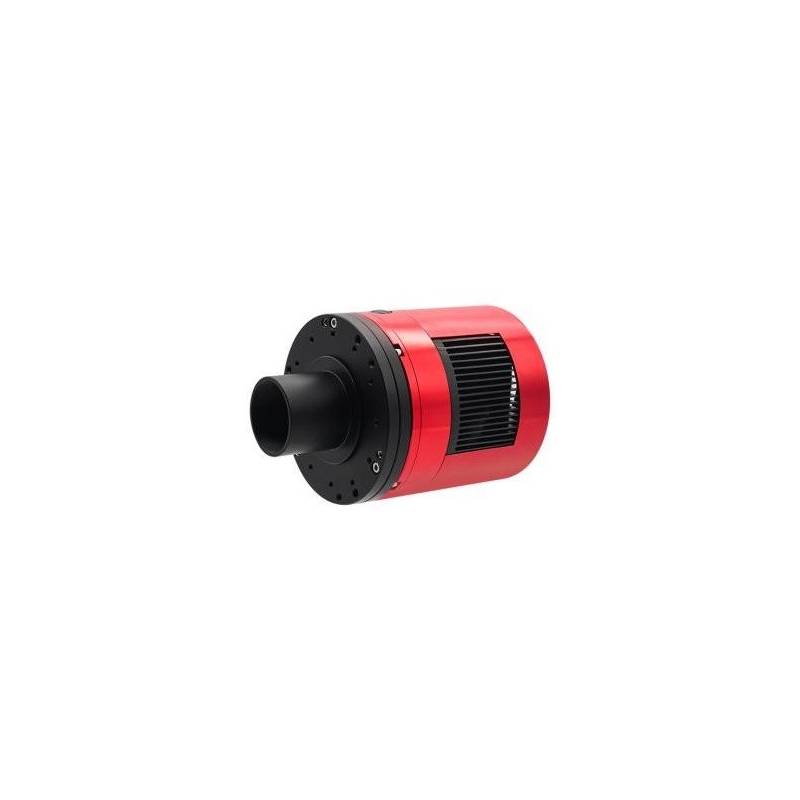

♦ Les caméras refroidies ASI294 / ASI1600 / ASI2600 / ASI183 / ASI533 / ASI990 / ASI991 Pro etc.

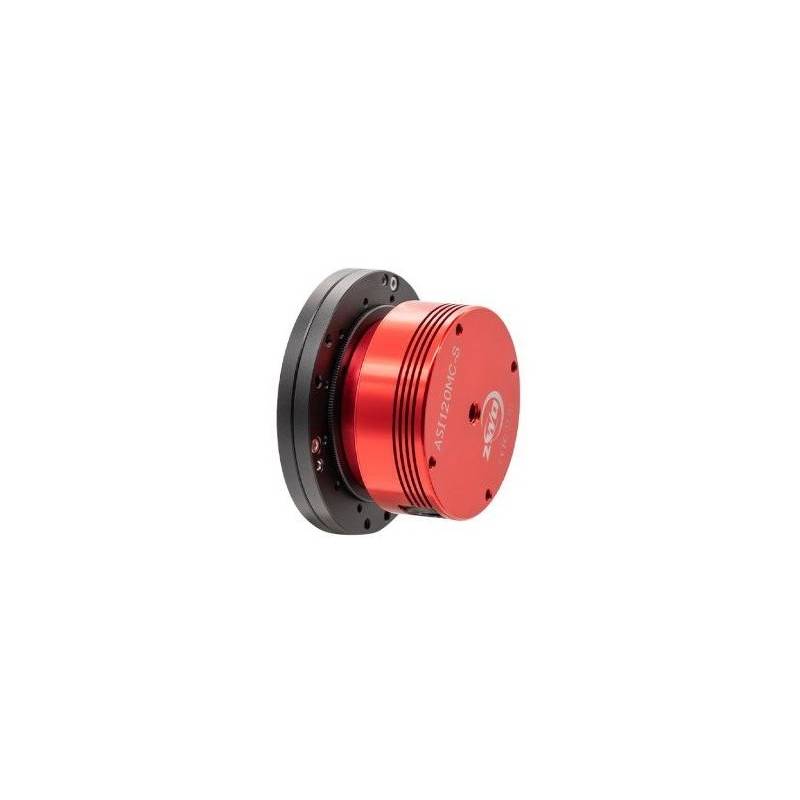

♦ Les caméras non refroidies ASI294 / ASI1600 / ASI183 / ASI174 / 533 etc.

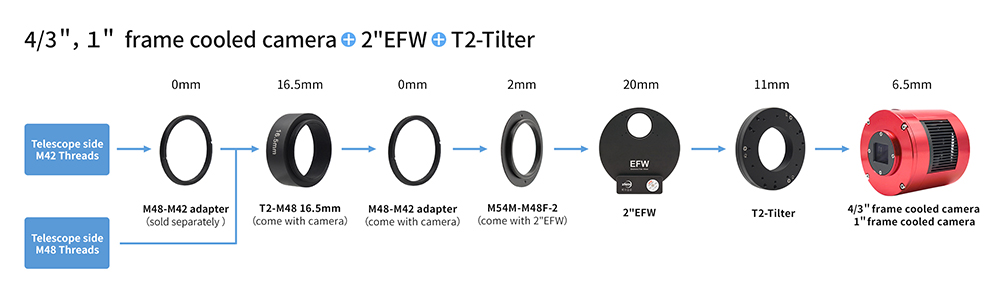

Elle vous permet également de fixer une roue à filtres 5x50,80 mm ZWEFW-5x2 sur les caméras ZWO refroidies à capteurs APS-C ou plus petits typiquement ASI294 / ASI1600 / ASI183 / ASI533

 Note : Cette bague ne fonctionne pas avec les caméras ASI071 et ASI 2600 Pro, le boîtier est dimensionné différemment, la connexion directe ne fonctionnera pas. Là, cela ne fonctionne que via le thread T2.

Fonctionnement

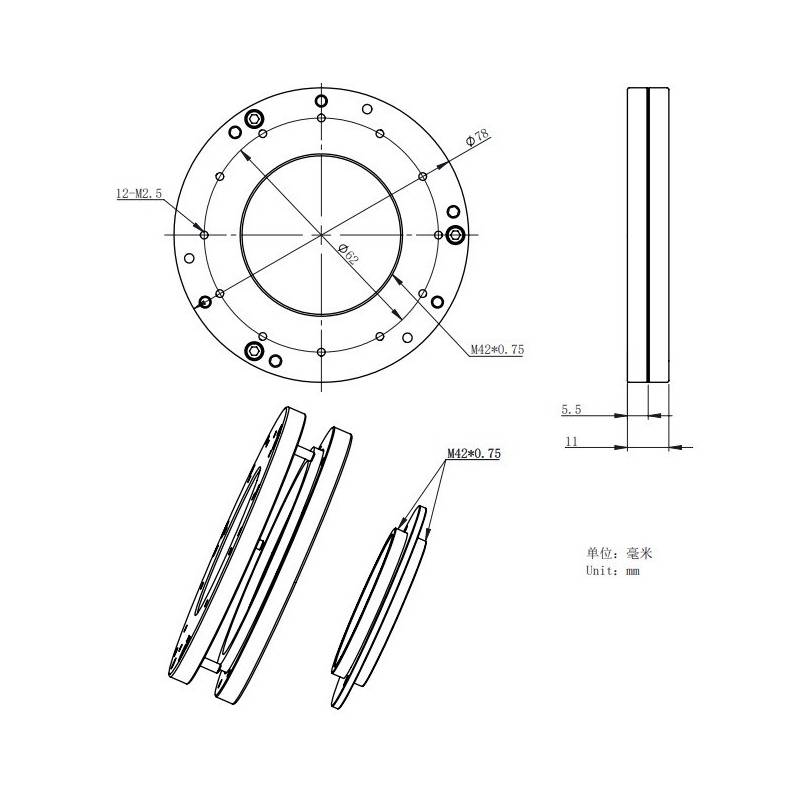

• Cette bague fait 11 mm d'épaisseur, et elle est femelle-femelle : elle vient donc remplacer la bague femelle-femelle de 11 mm d'origine de votre caméra. Elle se visse directement à l'entrée de la caméra sur le filetage T2 mâle du corps principal. Le tirage de la caméra (ZWO essentiellement) est alors de 17,5 mm et la présence de cette bague ne modifie donc pas le tirage total de votre solution photographique.

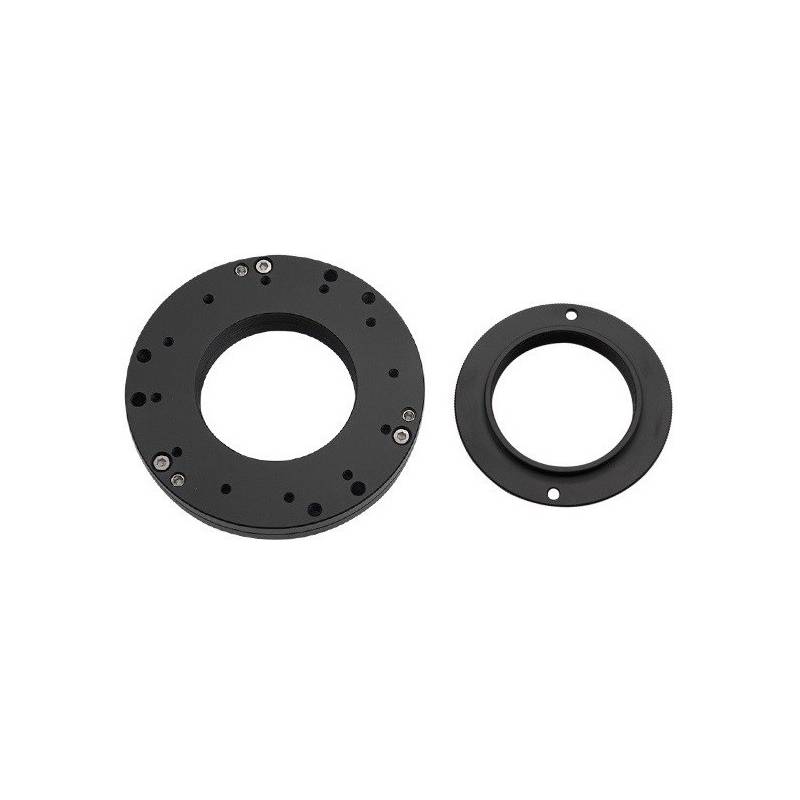

• Vous pouvez utiliser cette bague sur une caméra T2 femelle en utilisant l'adaptateur T2-T2 mâle-mâle fourni. Celui-ci fait 2 mm d'épaisseur, le tirage total de la bague est alors de 13 mm. Si votre caméra a un tirage interne de 12,5 mm par exemple (caméras ZWO non refroidies en général) vous obtenez un tirage total de 25,5 mm.

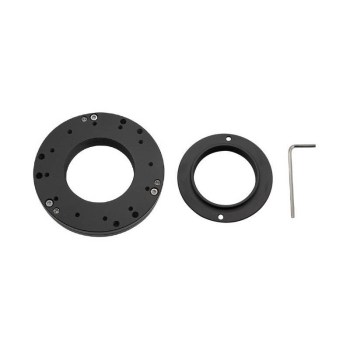

• Une fois vissée sur votre caméra, vous pouvez ajuster le TILT en agissant sur les petites vis de réglage avec une clé allen.
