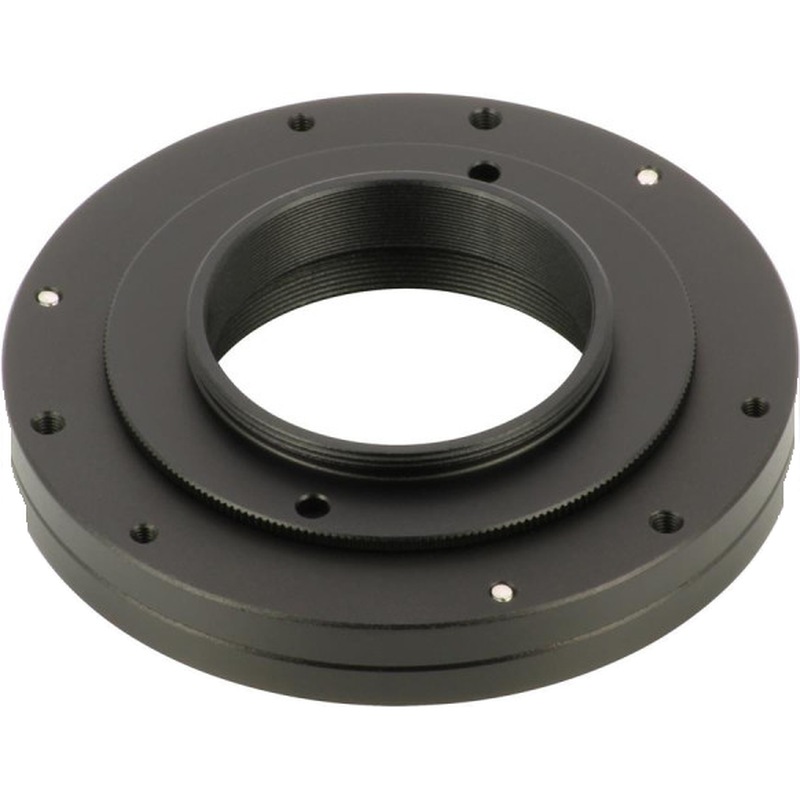

Bague anti-tilt T2 v2 - ZWO

En Bref :

• Corrige l'orthogonalité du capteur par rapport à l'axe optique de l'instrument.
• Filetage T2 (M42x0,75 mm) des deux côtés, 11 mm d'épaisseur.
• Remplace la bague T2 de 11 mm d'origine des caméras ZWO refroidies, sans modifier le tirage.

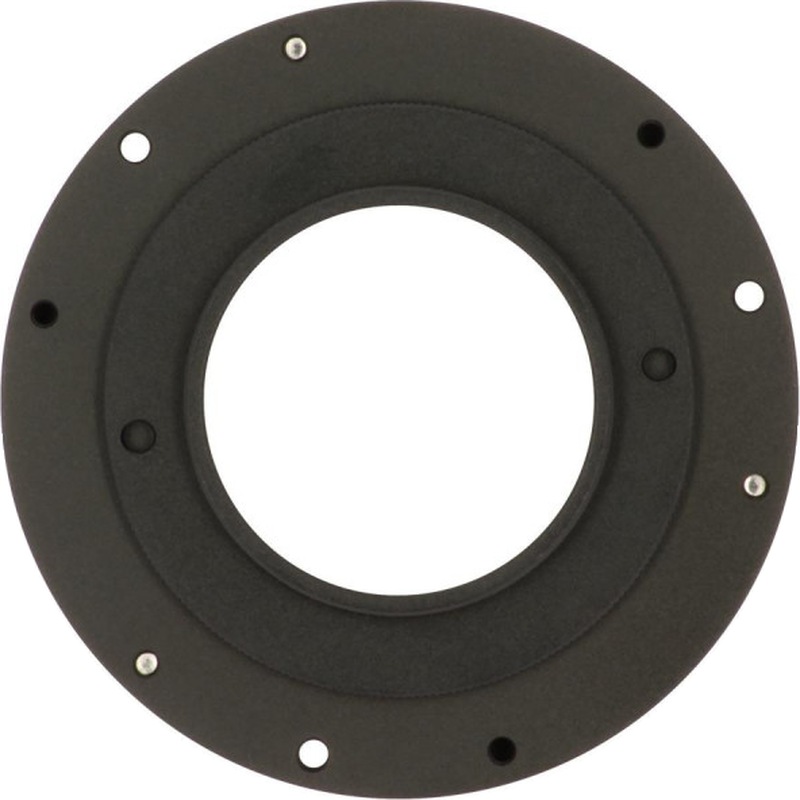

• Alésages supplémentaires pour une fixation directe sur le corps de nombreuses caméras ZWO.

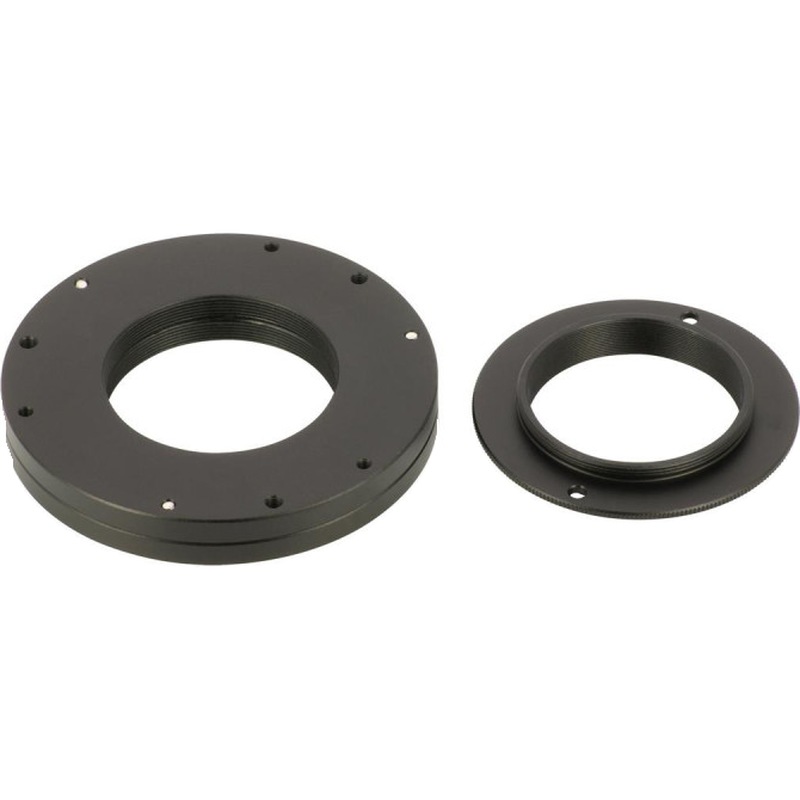

• Livrée avec sa bague T2 mâle-mâle de 2 mm et sa clé Allen.

Pour en savoir plus sur le tilt et sur les raisons de le corriger, Cliquez-ici !

Cette bague permet d'ajuster l'orthogonalité du plan du capteur avec l'axe optique de votre télescope ou de votre lunette, autrement dit le réglage du tilt. Elle se fixe directement à l'avant de votre caméra ZWO, à la place de la bague T2 de 11 mm d'origine (à l'avant des caméras refroidies type ASI183, ASI533, ASI294, ASI1600 ou ASI2600).

De nombreux astrophotographes connaissent le problème : le piqué des étoiles n'est pas aussi bon dans tous les coins du capteur. Le résultat est en général un compromis médiocre, obtenu en modifiant la mise au point jusqu'à ce que les étoiles paraissent à peu près uniformes, ou en coupant simplement le coin fautif.

Quelques causes possibles de ce défaut :

• une légère inclinaison du capteur de la caméra, quelques fractions de millimètre suffisent.
• une inclinaison du porte-oculaires.
• une légère inclinaison du plan de champ de l'instrument, très fréquente sur les Newton.
• une inclinaison des accessoires côté oculaire lors du serrage.

Avec la bague anti-tilt ASI T2, vous ajustez l'orientation du capteur par rapport à l'axe optique de votre instrument, quelle que soit la cause de l'inclinaison. Il vous suffit ensuite de conserver l'orientation de l'ensemble des adaptateurs, correcteurs et caméra.

En principe, toute caméra adaptée peut être raccordée à cette bague par son filetage T2. Des alésages supplémentaires permettent en outre la fixation directe sur le corps des caméras ZWO suivantes :

• caméras refroidies ASI294, ASI1600, ASI2600, ASI183 et ASI533.
• caméras non refroidies ASI294, ASI1600, ASI183, ASI174 et ASI533.

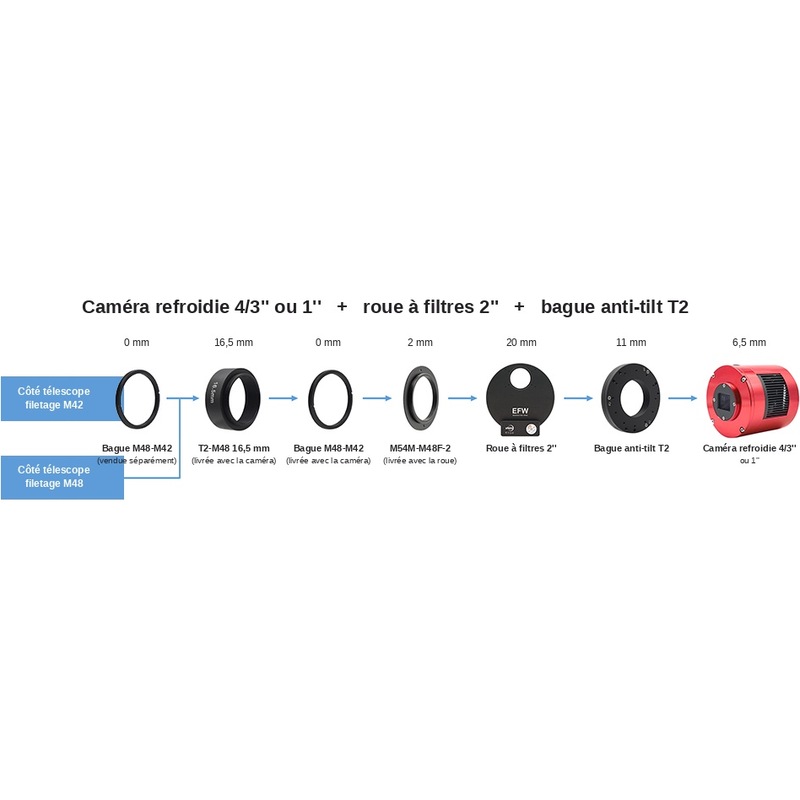

Elle permet également de fixer une roue à filtres 5x50,80 mm sur les caméras ZWO refroidies à capteur APS-C ou plus petit, typiquement les ASI294, ASI1600, ASI183 et ASI533.

 Note : cette bague ne fonctionne pas avec les caméras ASI071 et ASI2600 Pro, dont le boîtier est dimensionné différemment : la fixation directe est impossible, seul le raccordement par le filetage T2 fonctionne.

Fonctionnement

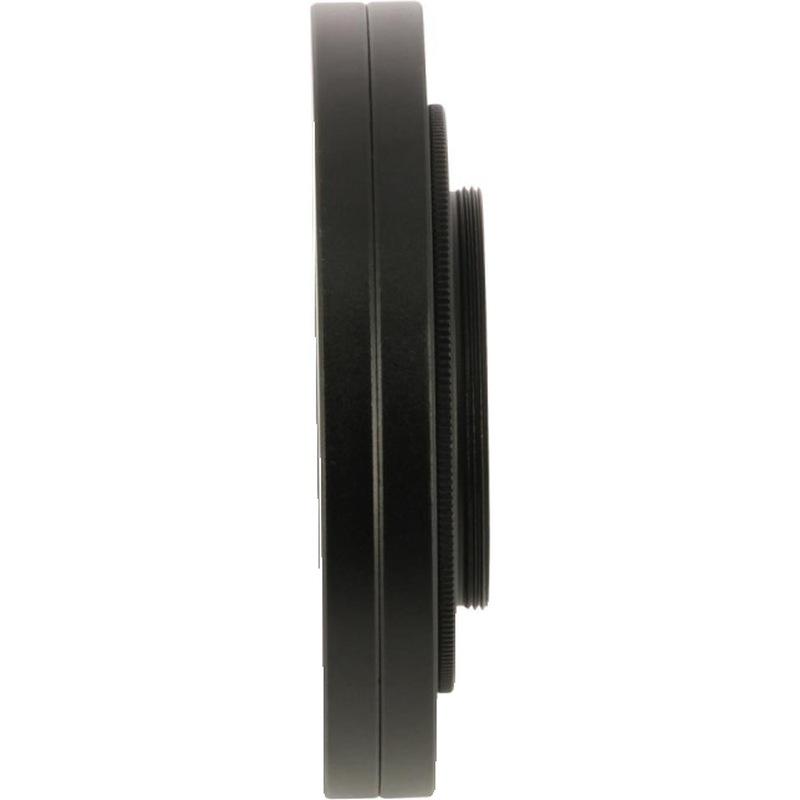

• Cette bague fait 11 mm d'épaisseur et elle est femelle-femelle : elle remplace donc la bague femelle-femelle de 11 mm d'origine de votre caméra. Elle se visse directement à l'entrée de la caméra, sur le filetage T2 mâle du corps principal. Le tirage de la caméra reste de 17,5 mm et la présence de cette bague ne modifie donc pas le tirage total de votre montage.
• Vous pouvez l'utiliser sur une caméra à filetage T2 femelle grâce à l'adaptateur T2 mâle-mâle fourni. Celui-ci fait 2 mm d'épaisseur, le tirage de la bague est alors de 13 mm. Si votre caméra a un tirage interne de 12,5 mm, cas des caméras ZWO non refroidies en général, vous obtenez un tirage total de 25,5 mm.

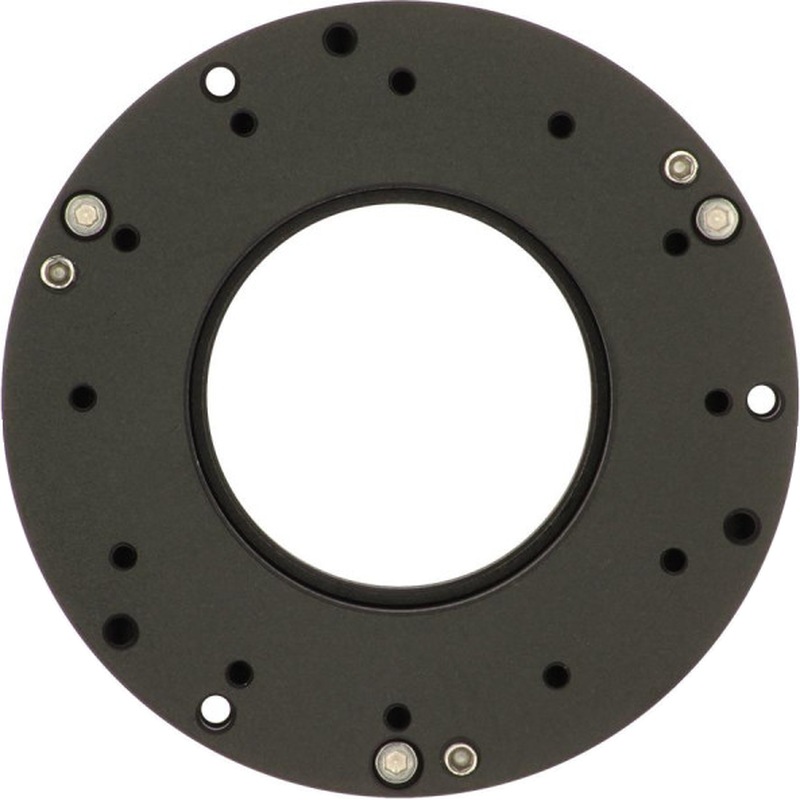

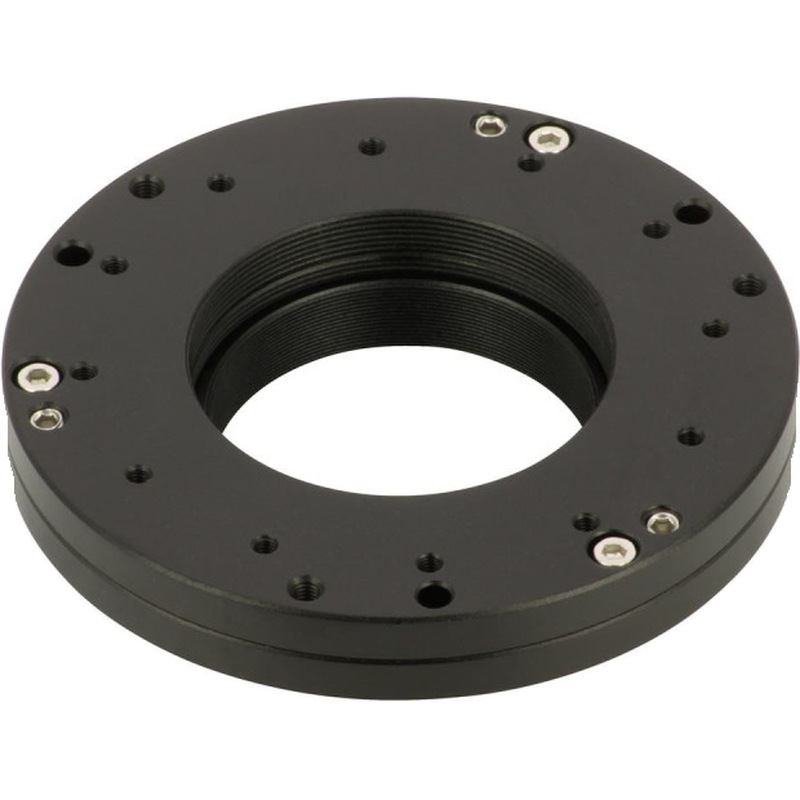

• Une fois la bague vissée sur la caméra, le tilt s'ajuste en agissant sur les petites vis de réglage, à la clé Allen.

 Attention : les accessoires ZWO sont parfois vendus dans de petites boîtes plastique. Ces boîtes sont de qualité médiocre et très cassantes, il arrive même qu'elles nous parviennent déjà cassées. Si la boîte vous parvient cassée nous en sommes désolés, mais c'est le produit que nous vérifions. Vous n'achetez pas l'emballage lorsque vous achetez un produit ZWO, vous achetez le produit, et ZWO ne propose pas de boîtes de remplacement. Nous n'en fournissons donc pas non plus. Si vous souhaitez ranger votre produit à l'abri de la poussière, en particulier pour les supports-filtres, nous vous recommandons de vraies boîtes de stockage et de transport : Cliquez-ici !
