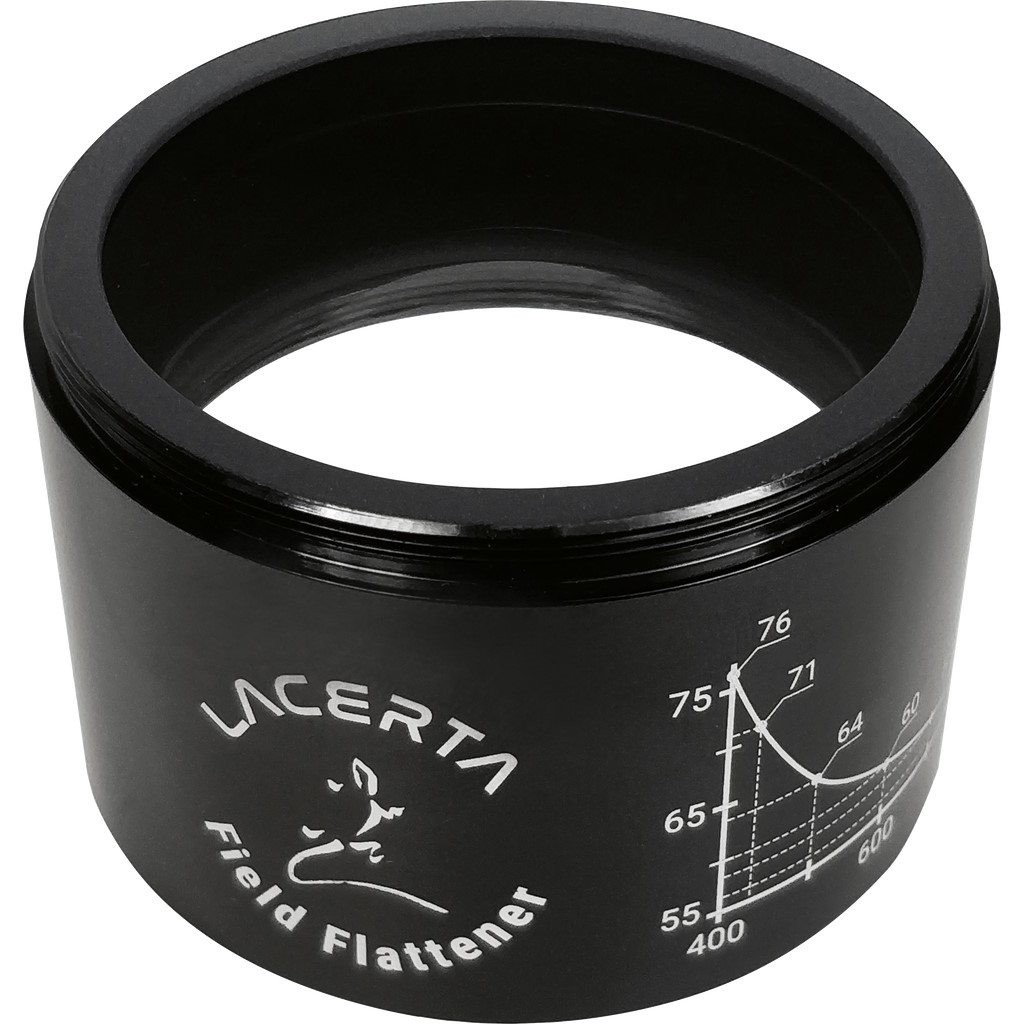

Correcteur de champ 1,0x pour lunettes ED et APO M54 et M56 - Lacerta

Correcteur aplanisseur de champ pour lunettes astronomiques APO et ED LACERTA FIELD FLATTENER (LFF) UNIVERSAL

Ses qualités en bref…

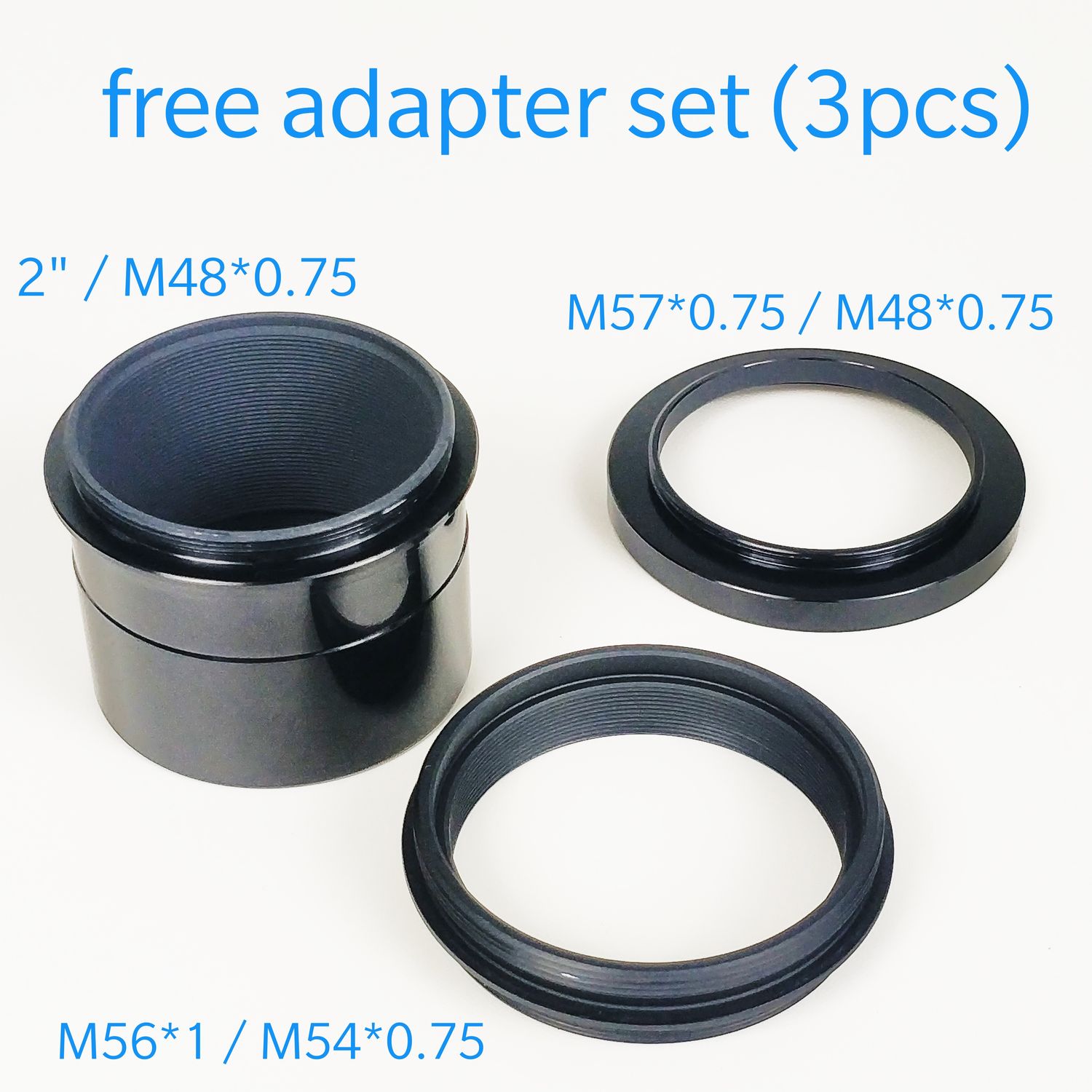

• 3 adaptateurs sont inclus gratuitement dans le set LFF-universal
• Construction courte (le LFF-universal a un boîtier de 20 mm plus court que le LFF)
• Côté caméra, un filetage M57 extra-large est également disponible (y compris une adaptation M48).
• Côté télescope, en plus du filetage M54x0,75 (Takahashi, Lacerta), il existe également un filetage M56x1 pour les APO ED SkyWatcher (80/600, 100/900, 120/900 etc.) et les réfracteurs RFT (102/500, 102/600, 120/600, 150/750 etc.).
• Côté télescope, il existe également un manchon enfichable de 2" avec filetage de filtre, convenant ainsi à tous les APO, ED-APO et lunettes de Fraunhofer courantes avec extension d'oculaire de 2".
• Possibilité de montage direct de tiroirs à filtres côté télescope grâce au filetage intégré M48x0,75

Fonctionnement

• Un objectif à lentilles crée un champ image concave, l'intensité de la courbure du champ dépendant essentiellement de la distance focale.
• Plus la distance focale est courte, plus la courbure de l'image est prononcée et plus l'aplanisseur doit travailler pour la rendre plane.
• Cela se fait par le réglage de la distance de travail (tirage) correcte entre l'aplanisseur et le capteur de la caméra.
• De plus, les objectifs à lentilles de conception standard ne donnent une image ronde des étoiles qu'au centre de l'image, plus on s'éloigne du centre, plus les étoiles sont déformées (astigmatisme hors axe).
• Ces deux problèmes doivent être corrigés par l'aplanisseur afin de produire des étoiles rondes dans les coins et bords de l'image.

Application

• Déterminer approximativement la distance de travail et la régler à l'aide d'adaptateurs vissés (nous aidons volontiers à l'adaptation).
• Réaliser des photos de test.
• Si des étoiles déformées radialement (centrifuges) sont encore visibles sur le bord (sous-correction), augmenter légèrement la distance.
• Si des étoiles déformées en arc de cercle (sorte de petits ballons de rugby périmétraux) sont visibles sur le bord (surcorrection), réduire légèrement la distance.
• Si vous utilisez le correcteur avec plusieurs instruments, notez la distance de travail optimale.

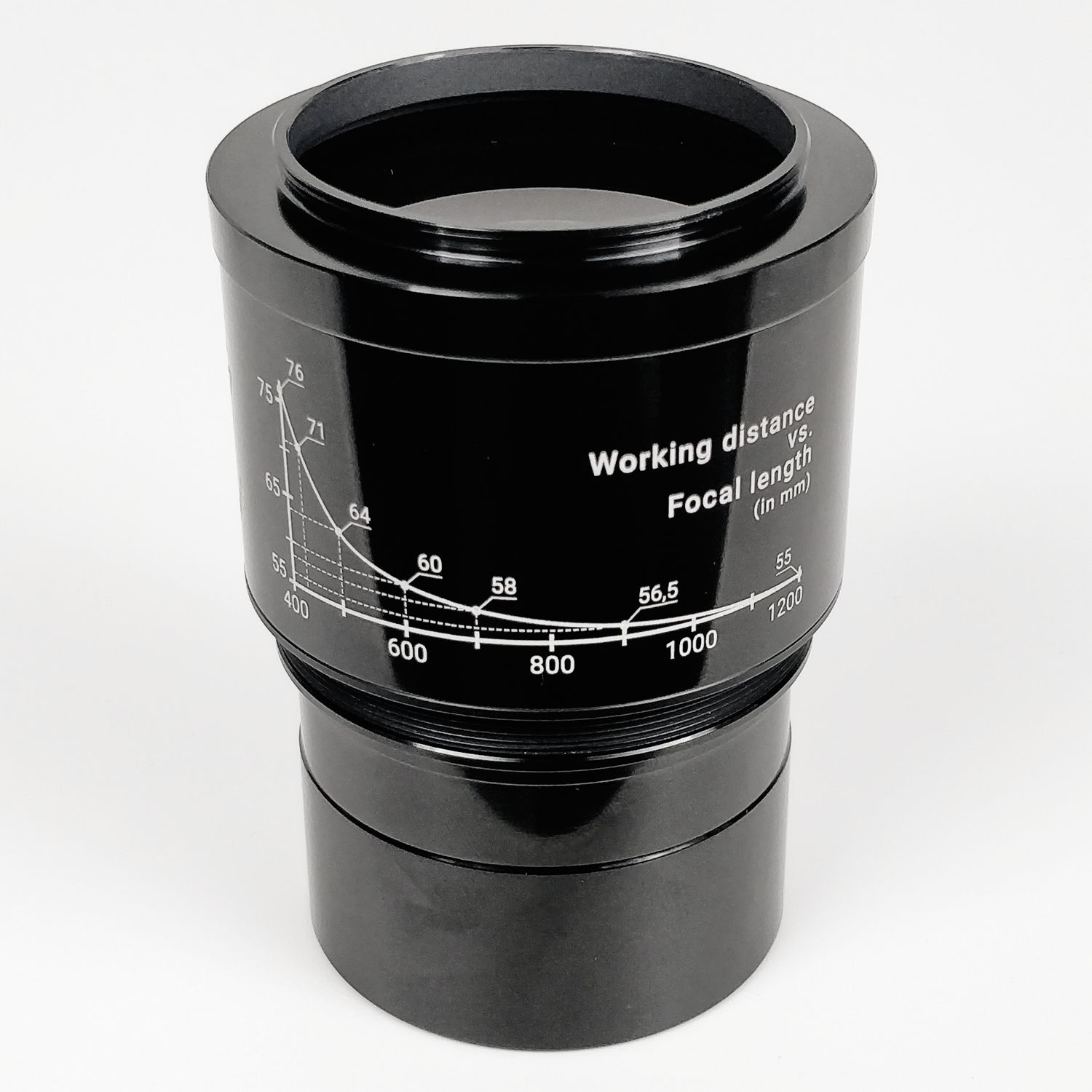

La distance de travail peut - en raison des différents designs optiques (ED-Doublet, Triplet, Fluorit-APO etc.) - différer légèrement des valeurs indiquées sur le boîtier du flattener.

Les lunettes APO dont le design optique présente plus de coma hors-axe que d'astigmatisme ne peuvent pas être entièrement corrigées (par ex. certaines APO avec verre au lanthane).

Ce correcteur a été testé avec succès sur

• Sky-Watcher Evolux62ED,
• La72432,
• William Optics 88/498,
• BDapo80,
• Sharpstar 107/700,
• Takahashi TSA120

Mais il fonctionnera également avec un très grand nombre d'autres instruments !
