Diviseur optique OAG standard - ZWO

En complément de ses caméras et de la roue à filtres spécifiquement dédiés, ZWO a développé un diviseur optique ou guideur hors-axe, qui permet de faciliter les tâches d'autoguidage en évitant l'emploi d'un instrument secondaire et procure tous les réglages nécessaires à ce type d'accessoires.

Un diviseur optique vous permet de placer la caméra de guidage directement dans le chemin optique de la caméra imageuse, avec un prisme qui renvoie l'image hors axe vers la caméra de guidage.

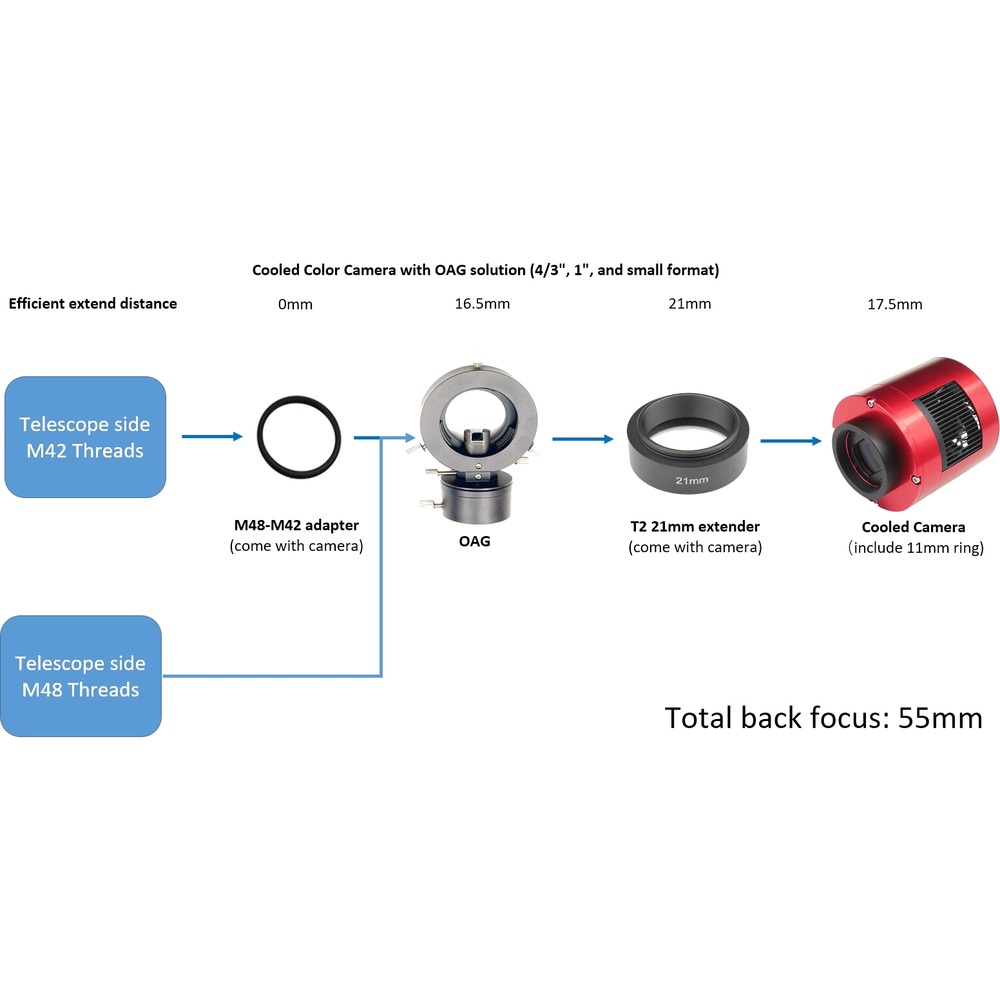

Exemple d'utilisation avec une caméra ZWO dont le tirage interne est de 17,5 mm et un correcteur de champ ou de coma dont le tirage optimal est de 55 mm :

• Rondelle d'alésage de 1 mm, en Ø 42 ou 48 mm selon le filetage de connexion au correcteur.
• Diviseur optique ZWO, tirage 16,5 mm.
• Tube allonge T2 de 20 mm, ou tube allonge M48 de 20 mm, ou roue à filtres.
• Caméra ZWO ou Altair Astro, tirage interne 17,5 mm.

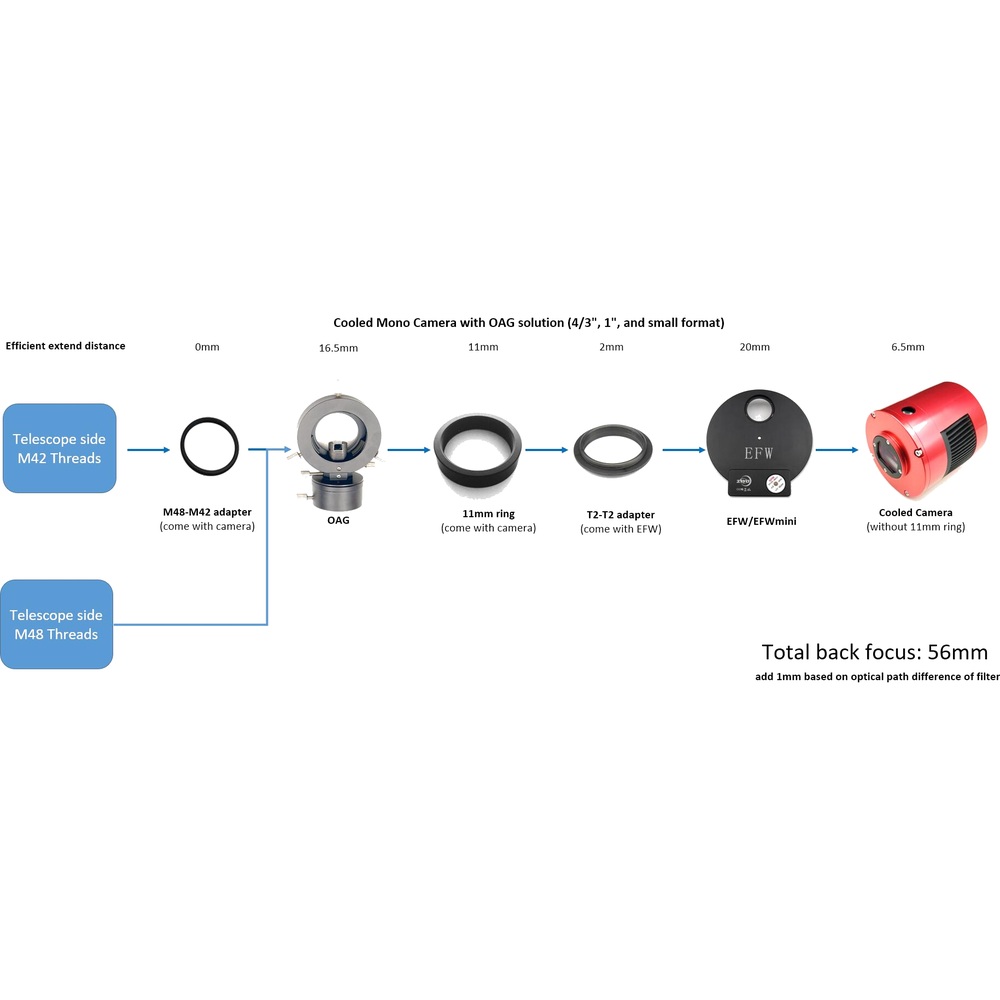

Deuxième exemple, avec une caméra mono et une roue à filtres, pour un tirage de 56 mm :

• Bague M48 vers M42 fournie avec la caméra, si le correcteur est en M48.
• Diviseur optique ZWO, tirage 16,5 mm.
• Bague de 11 mm fournie avec la caméra.
• Bague T2 vers T2 fournie avec la roue à filtres, 2 mm.
• Roue à filtres EFW ou EFW mini, 20 mm.
• Caméra refroidie sans sa bague de 11 mm, 6,5 mm.

Le tirage visé passe alors à 56 mm : il faut ajouter 1 mm pour compenser le chemin optique du filtre. Les schémas de la galerie détaillent ces deux chaînes, cote par cote.

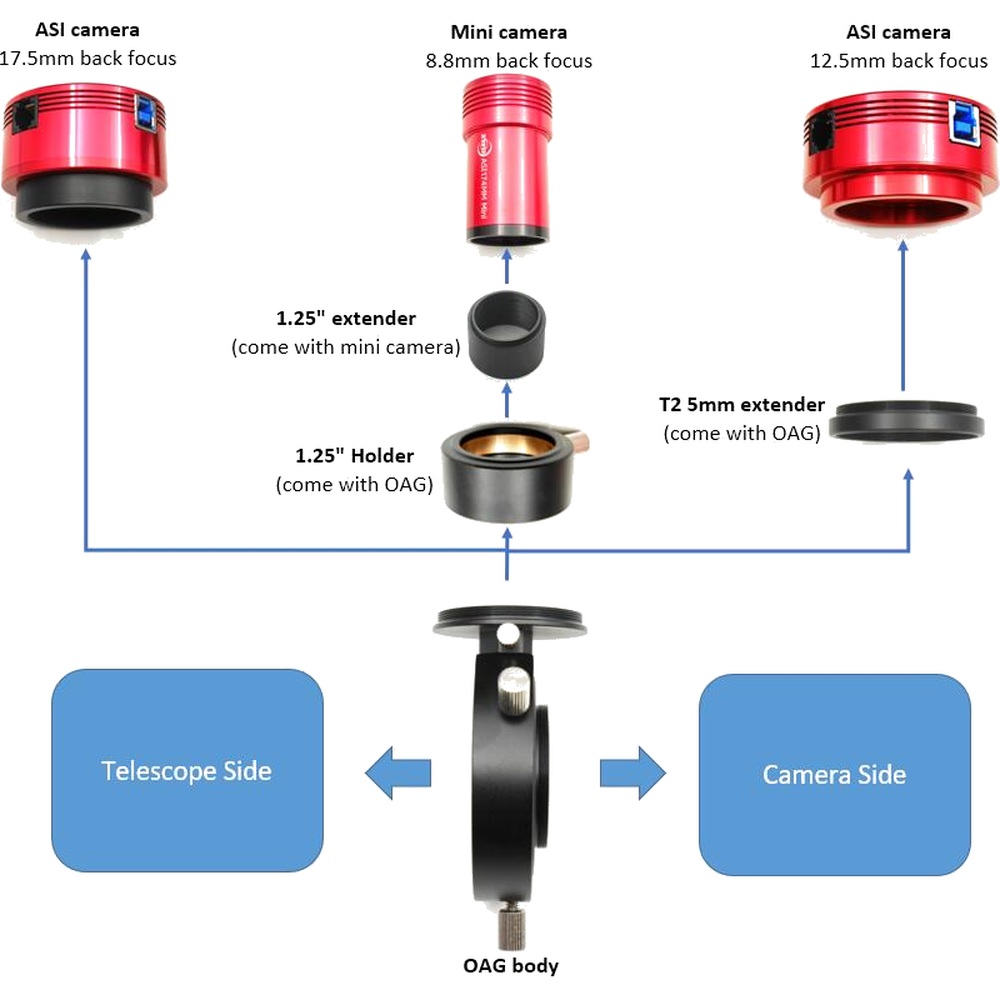

Le tirage interne de la caméra de guidage décide de la pièce à intercaler : 17,5 mm pour une caméra ASI classique, 8,8 mm pour une mini, 12,5 mm avec l'allonge T2 de 5 mm du diviseur.

Tirage total : 55 mm. D'autres combinaisons, avec ou sans roue à filtres, figurent dans notre article Comment obtenir les 55 mm de tirage avec mon appareil photo ou ma caméra ?.
