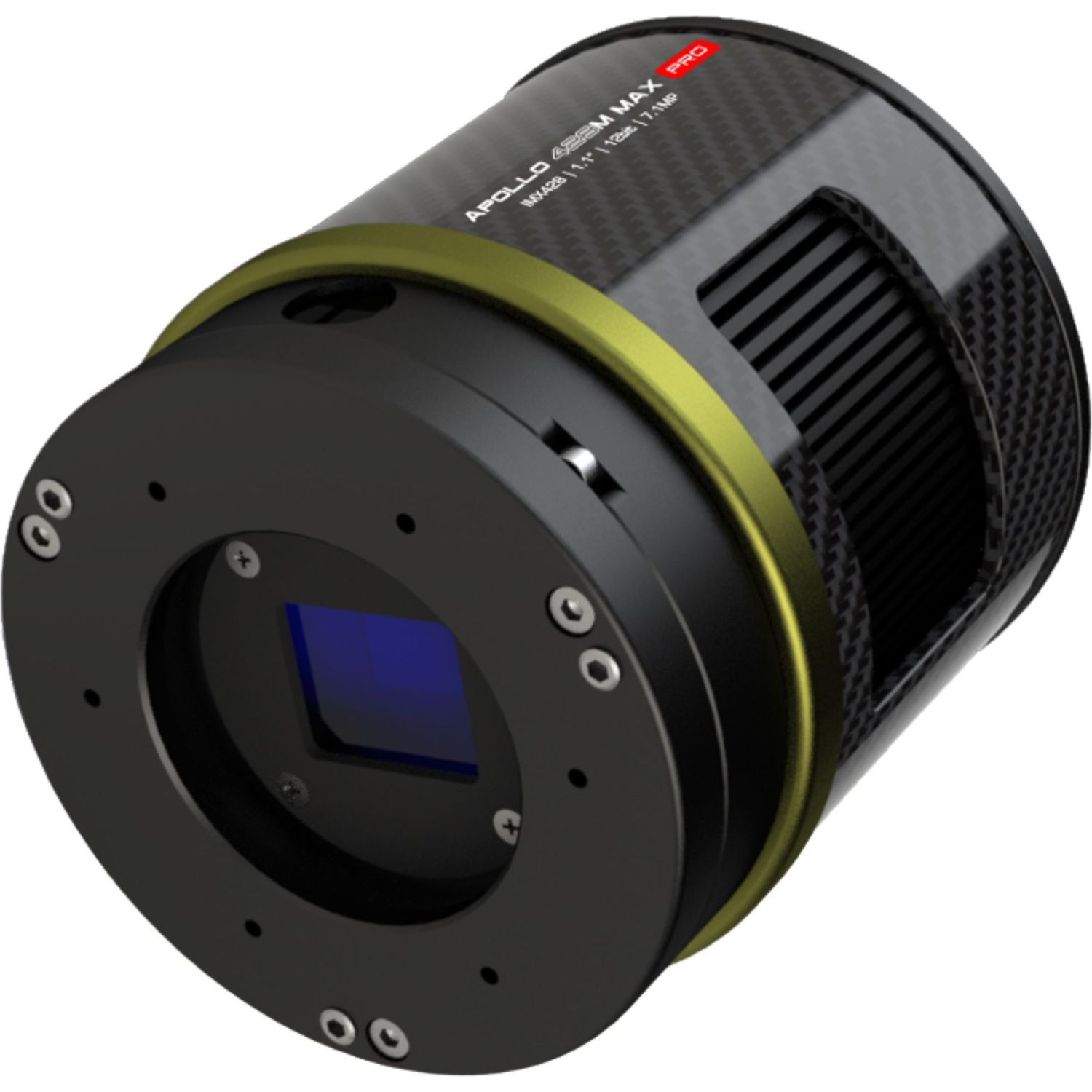

Caméra Apollo 428M MAX Pro refroidie monochrome (IMX428) - Player-One

Réf.: Apollo-428M-MAX-PRO

1 149,00 €

Pierro-Astro' est très fier de présenter cette ligne de caméras qui nous paraît comme très aboutie et une nouvelle marque de qualité pour les astronomes les plus exigeants...

Hors stock | Envoyé sous7 jours

Attention : Une caméra solaire nécessite une réduction de l'énergie et de la lumière, comme un film Baader ou un prisme de Herschel à l'avant de la lunette ou du télescope. NE JAMAIS l'utiliser directement pour l'imagerie du Soleil sans filtres adaptés spécifiquement à l'imagerie solaire !

La ligne de caméras refroidies pour l’imagerie solaire de Player-One représente une avancée majeure dans la technologie des capteurs astronomiques. Depuis 2021, Player-One a entrepris un processus d’amélioration continue, passant par de nombreuses modifications et optimisations, pour aboutir à cette version finale hautement performante. L’Apollo 428M MAX est une caméra solaire développée par Player One Astronomy, qui adopte le capteur monochrome Sony IMX428 au format 1,1”. La taille des pixels de 4,5 µm permet une capacité électronique de 25,3ke avec un total de 7,1 MP (résolution de 3216 × 2208), et une diagonale de 17,5 mm. Grâce à son obturateur global, l’Apollo 428M MAX est particulièrement adaptée à l’imagerie du Soleil ainsi qu’à la capture d’objets en mouvement rapide comme la Station Spatiale Internationale.

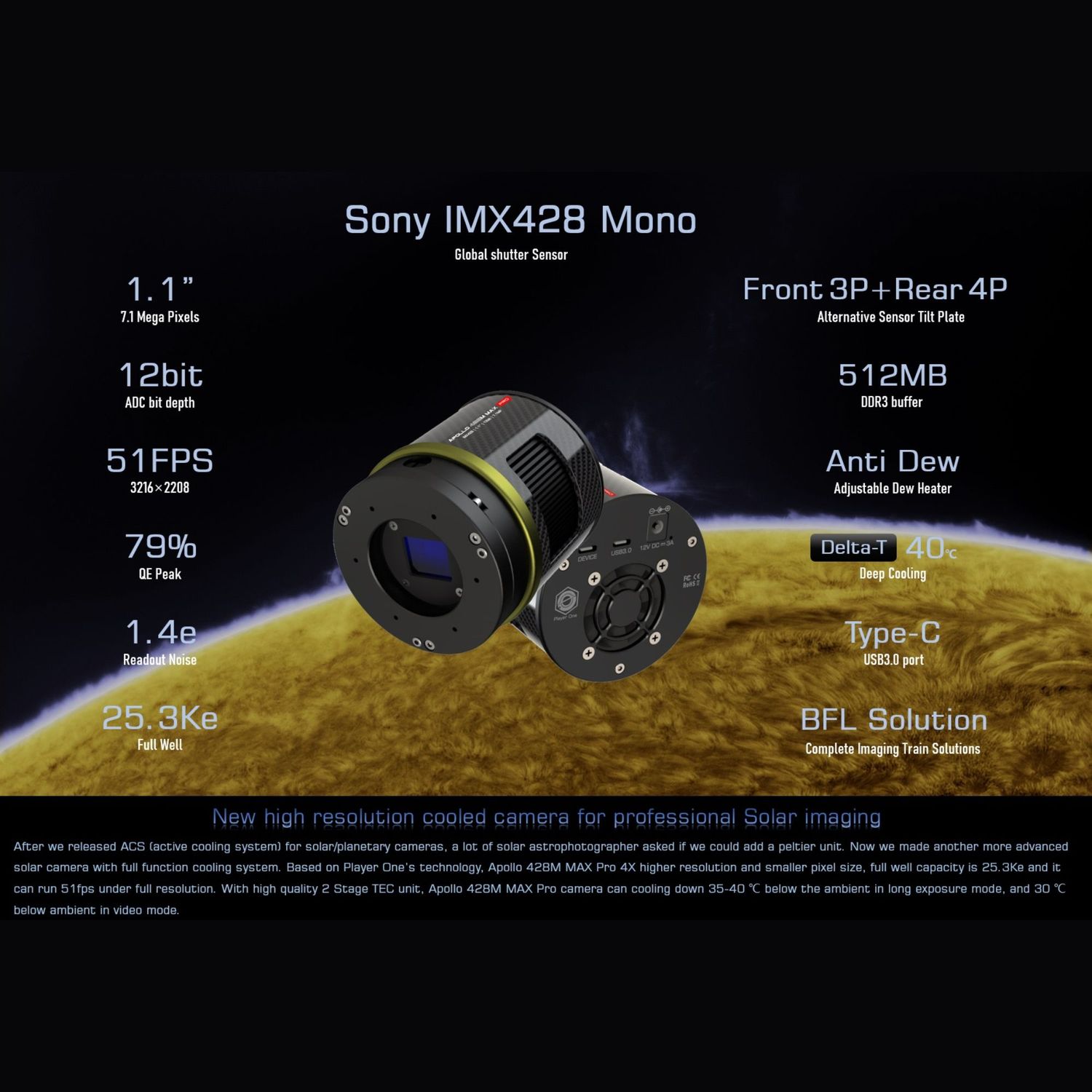

En Bref :

Capteur Sony IMX428 Monochrome
Format 1.1”, le plus grand capteur de la série solaire Player-One
Haute résolution : 7,1 millions de pixels (3216 × 2208)
Taille des pixels de 4,5 µm, offrant une résolution 4x supérieure à l’Apollo-M MAX classique
Technologie Sony Pregius 3rd Gen avec obturateur global
Refroidissement TEC puissant jusqu’à -40°C sous la température ambiante
USB 3.0 avec connecteurs Type-C pour un téléchargement rapide
Mémoire tampon 512 Mo DDR3 pour un transfert de données stable, même en USB 2.0
Modes de binning avancés pour une flexibilité maximale
Chauffage anti-buée ajustable
Platine inclinable à 3 ou 4 points pour un alignement précis du capteur

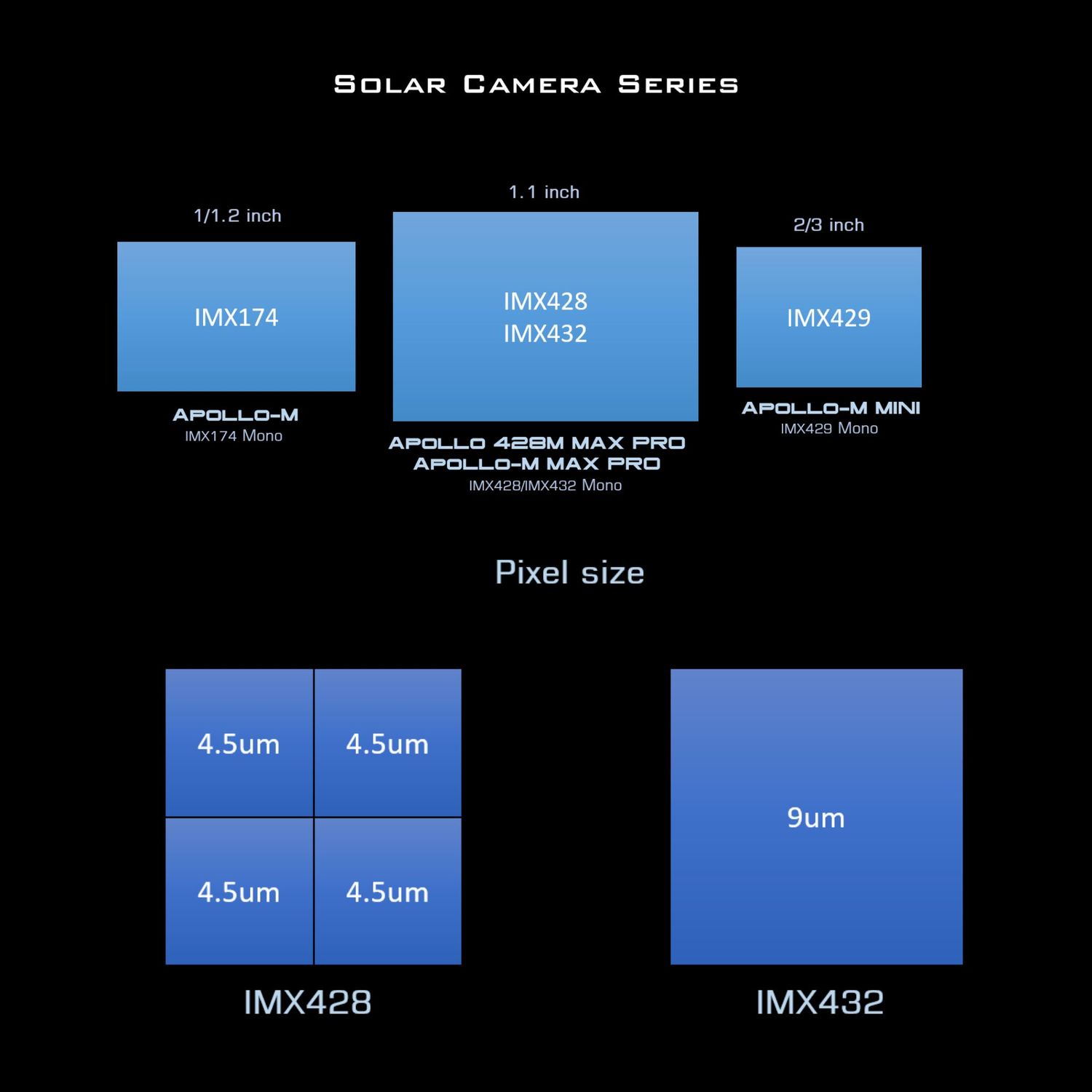

Format et Taille des Pixels

L’Apollo 428M MAX est équipée d’un capteur au format 1.1”, ce qui en fait le plus grand capteur de toute la série des caméras solaires Player-One. Ce grand champ de vision permet de capturer des détails étendus du Soleil avec une résolution et une finesse d’image exceptionnelles.

La taille des pixels de 4,5 µm est deux fois plus petite que celle de l’IMX432, ce qui se traduit par une résolution 4 fois plus élevée par rapport à l’Apollo-M MAX classique. Cette densité de pixels accrue permet une meilleure définition des structures fines, idéale pour l’observation des détails solaires tels que les granulations, protubérances et taches solaires.

Technologie Pregius

L’Apollo 428M MAX repose sur la technologie Sony Pregius de 3ᵉ génération, intégrant un obturateur global. Contrairement aux capteurs CMOS traditionnels à obturateur roulant, cette technologie permet une capture instantanée de l’ensemble du champ, éliminant ainsi toute distorsion liée aux mouvements rapides. Ce procédé est particulièrement adapté à l’imagerie solaire, où la dynamique et la précision des détails sont essentielles.

Modes de Binning et Flexibilité d’Acquisition

L’Apollo 428M MAX offre plusieurs modes de binning avancés, permettant d’ajuster la résolution, la sensibilité et la cadence d’acquisition en fonction des besoins spécifiques de l’imagerie solaire.

Grâce à ses pixels de 4,5 µm, soit deux fois plus petits que ceux de l’IMX432, la caméra peut adopter différents modes de binning pour optimiser les performances selon les conditions d’observation.

Mode	Capacité électronique	Profondeur ADC	Cadence maximale
MONO8 BIN2 matérie	Jusqu’à 100 Ke	10 bits	135 FPS
MONO16 BIN2 matériel	Jusqu’à 100 Ke	12 bits	109 FPS
MONO16 BIN2 logiciel (mode somme)	Jusqu’à 100 Ke	14 bits	27 FPS

Le BIN2 matériel permet de multiplier par 4 la capacité électronique, offrant une sensibilité accrue sans perte de qualité d’image.
Le BIN2 logiciel (mode somme) augmente la profondeur de bit jusqu’à 14 bits, garantissant une excellente dynamique pour capturer les détails du Soleil.

Ces modes rendent l’Apollo 428M MAX extrêmement polyvalente, adaptée aux besoins des astrophotographes exigeants, qu’il s’agisse de haute résolution pour les structures solaires fines ou de vitesse d’acquisition élevée pour les phénomènes dynamiques.

L’Apollo 428M MAX adopte un design élégant et fonctionnel, reprenant les bases de la série refroidie Ares, avec des spécificités adaptées à l’imagerie solaire. Son boîtier cylindrique arbore une finition noire et dorée, lui conférant une esthétique haut de gamme tout en optimisant ses performances.

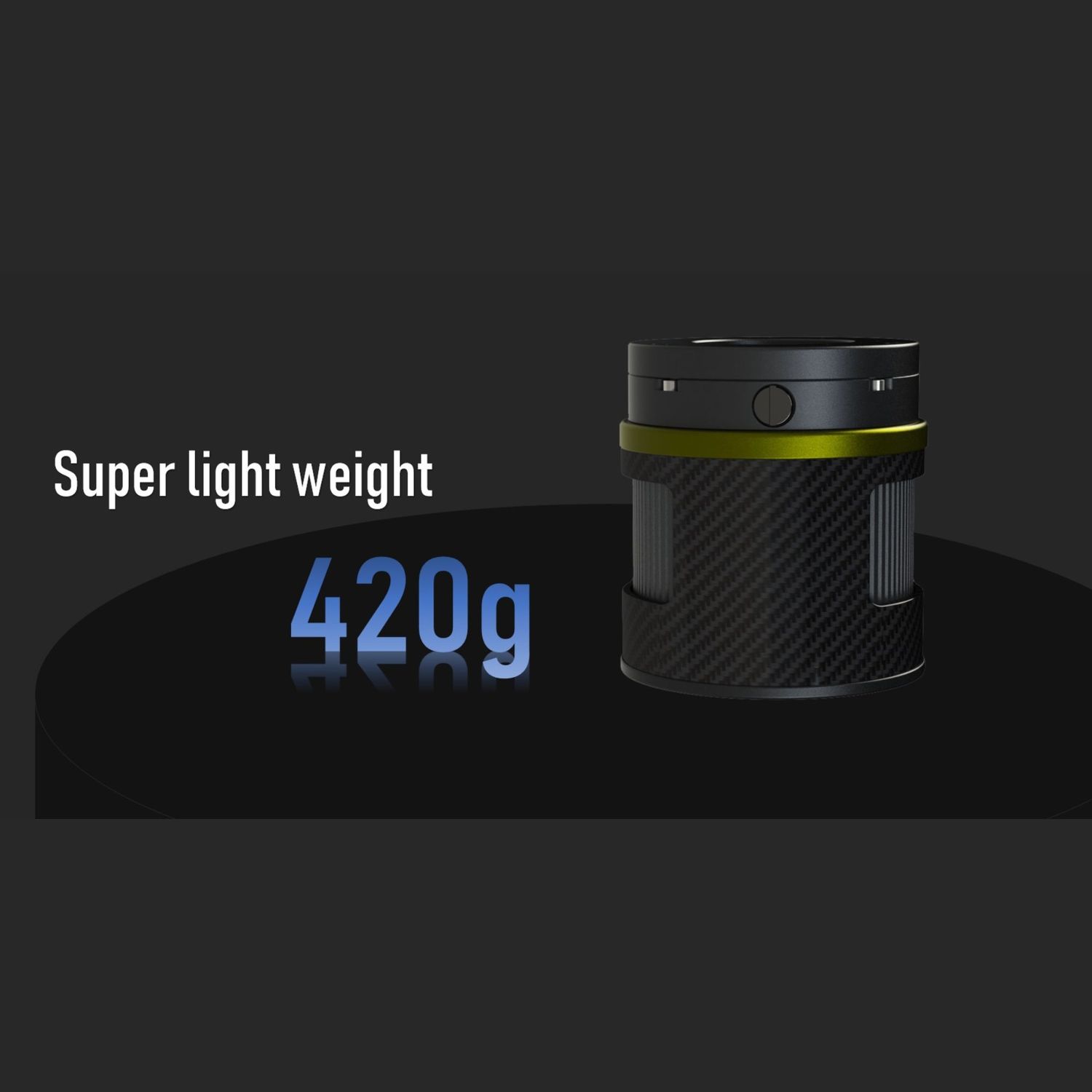

L’utilisation de fibre de carbone permet de réduire le poids tout en maintenant une excellente rigidité structurelle et une dissipation thermique efficace. Pesant seulement 420 grammes, l’Apollo 428M MAX est l’une des caméras refroidies les plus légères du marché, facilitant son utilisation sur des montages variés, y compris avec des instruments motorisés pour le suivi solaire.

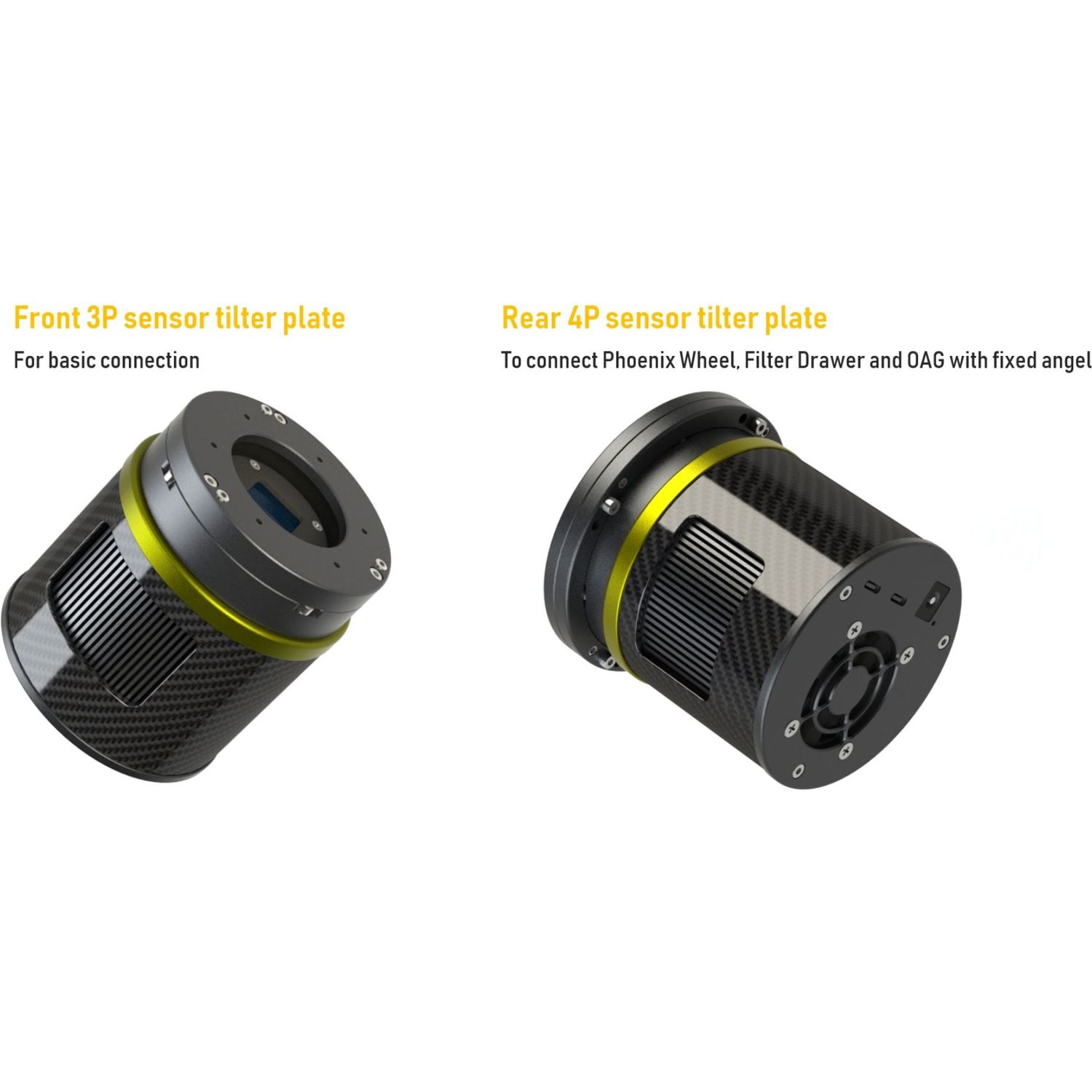

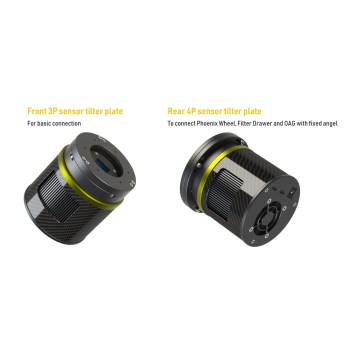

Bague de tilt à 3 Points et 4 Points

Pour garantir un alignement parfait du capteur, l’Apollo 428M MAX est équipée d’une bague de tilt réglable permettant d’ajuster précisément l’inclinaison du capteur afin d’optimiser la qualité d’image et la netteté des détails solaires.

Bague de tilt avant 3P : installée par défaut, elle permet de corriger les légers défauts d’alignement et fonctionne efficacement dans la plupart des configurations standard.

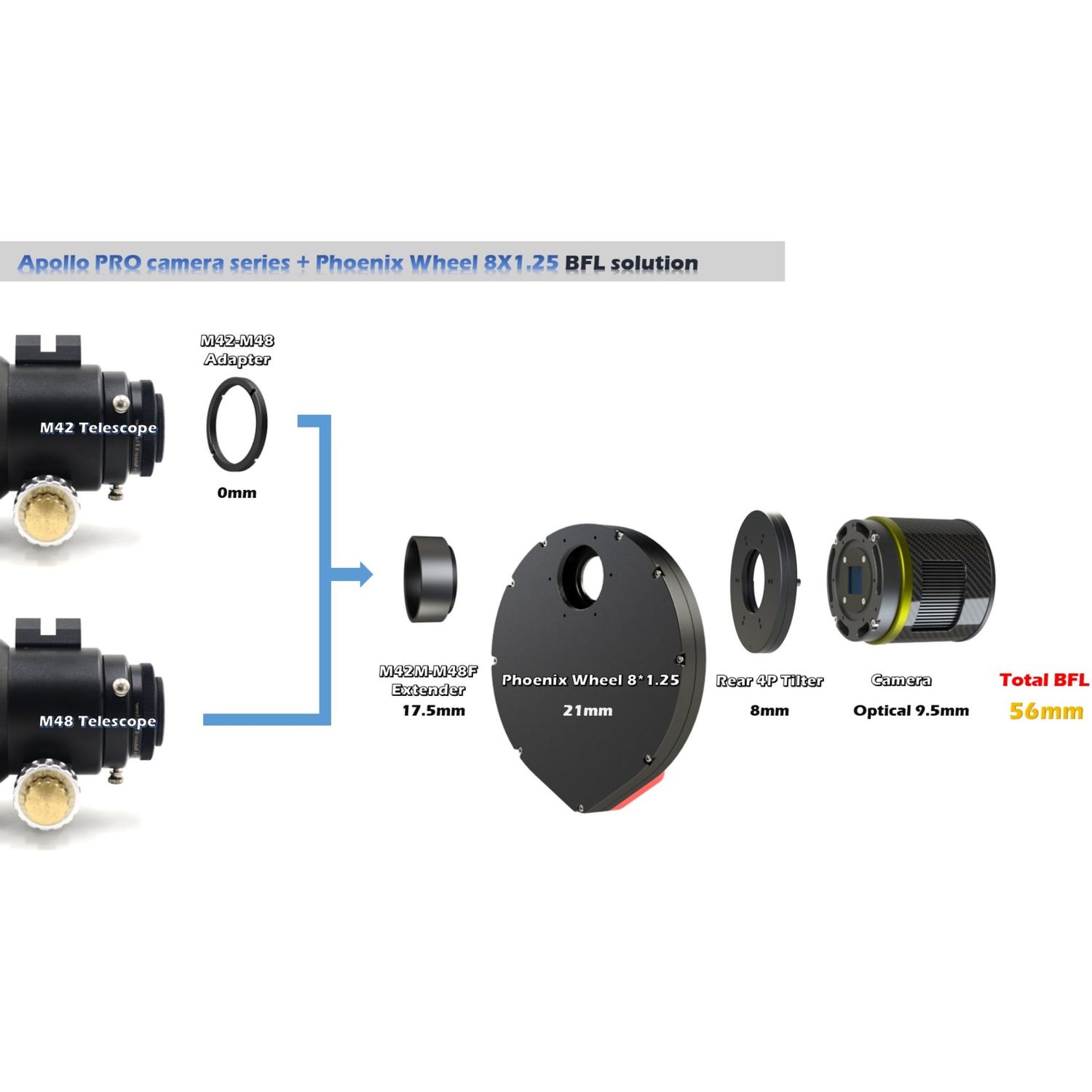

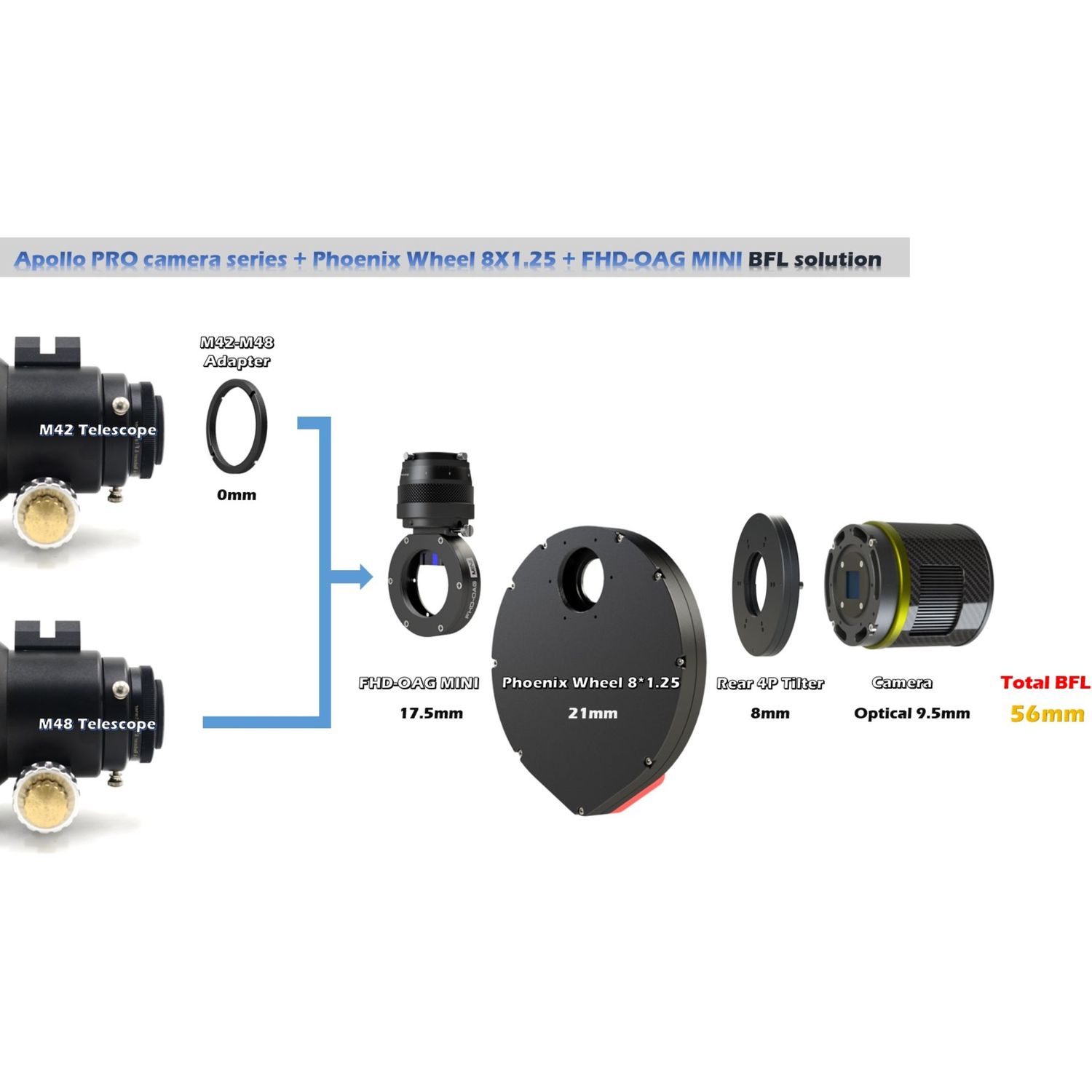

Bague de tilt arrière 4P : disponible en option, elle est recommandée pour les setups intégrant une roue à filtres, un tiroir à filtres ou un OAG nécessitant un alignement plus précis. Elle est également utile pour les utilisateurs de RASA, où un capteur parfaitement plan est essentiel.

Un tampon d’ombrage en mousse haute densité est intégré pour bloquer toute lumière parasite, assurant une image à contraste optimal et éliminant les fuites lumineuses latérales.

Refroidissement performant, chauffage anti-buée et réduction du bruit

L’Apollo 428M MAX est équipée d’un système de refroidissement TEC à 2 étages, permettant d’atteindre un Delta-T de 35 à 40°C en dessous de la température ambiante. Grâce à une conception thermique améliorée, la chaleur générée est efficacement rejetée en dehors de la chambre de la caméra, assurant une température stable pour des prises de vue optimales, même en conditions prolongées. Afin d’éviter la formation de buée sur la fenêtre de protection, la caméra intègre également un système de chauffage anti-buée ajustable. Contrairement à de nombreux modèles compacts du marché qui négligent cette fonction, Player One a intégré un hublot chauffant permettant d’éliminer toute condensation indésirable sans altérer la qualité d’image.

L’Apollo 428M MAX bénéficie aussi du mode HCG (High Conversion Gain), qui s’active automatiquement dès que le gain atteint 70. Ce mode permet de réduire drastiquement le bruit de lecture tout en maintenant une grande dynamique d’image.

Gain ≥70 (HCG actif) 2,4 e⁻
Gain 450 1,4 e⁻ (inférieur à l’IMX432)

Avec un bruit de lecture minimal et une stabilité thermique accrue, l’Apollo 428M MAX garantit des images d’une précision exceptionnelle, optimisées pour l’imagerie solaire en haute résolution.

Gestion de l’Amp-Glow

L’Apollo 428M MAX n’est pas une caméra sans amp-glow, mais l’amp-glow qu’elle produit reste extrêmement atténué et uniforme, ce qui facilite grandement son calibrage et sa correction en post-traitement. En imagerie solaire, l’amp-glow n’a aucun impact notable, car les temps d’exposition sont généralement très courts et ne génèrent pas d’artefacts visibles dans les images. Une capture en dark frame réalisée avec un gain de 0, une exposition de 300 secondes et une température de -10°C montre une répartition homogène du signal, facilement compensable lors du traitement des images.

Mémoire cache DDR3 de 512 Mo

L’Apollo 428M MAX est équipée d’une mémoire cache DDR3 de 512 Mo, une amélioration significative par rapport aux générations précédentes de caméras refroidies. Cette augmentation de la mémoire tampon permet de stabiliser et sécuriser la transmission des données, évitant ainsi les pertes d’images et réduisant considérablement le bruit de lecture.

Grâce à cette optimisation matérielle, la caméra ne nécessite plus d'ordinateur très puissant pour fonctionner de manière fluide. Même lorsqu’elle est connectée à un port USB 2.0, elle conserve d’excellentes performances, assurant une capture stable et efficace des images solaires.

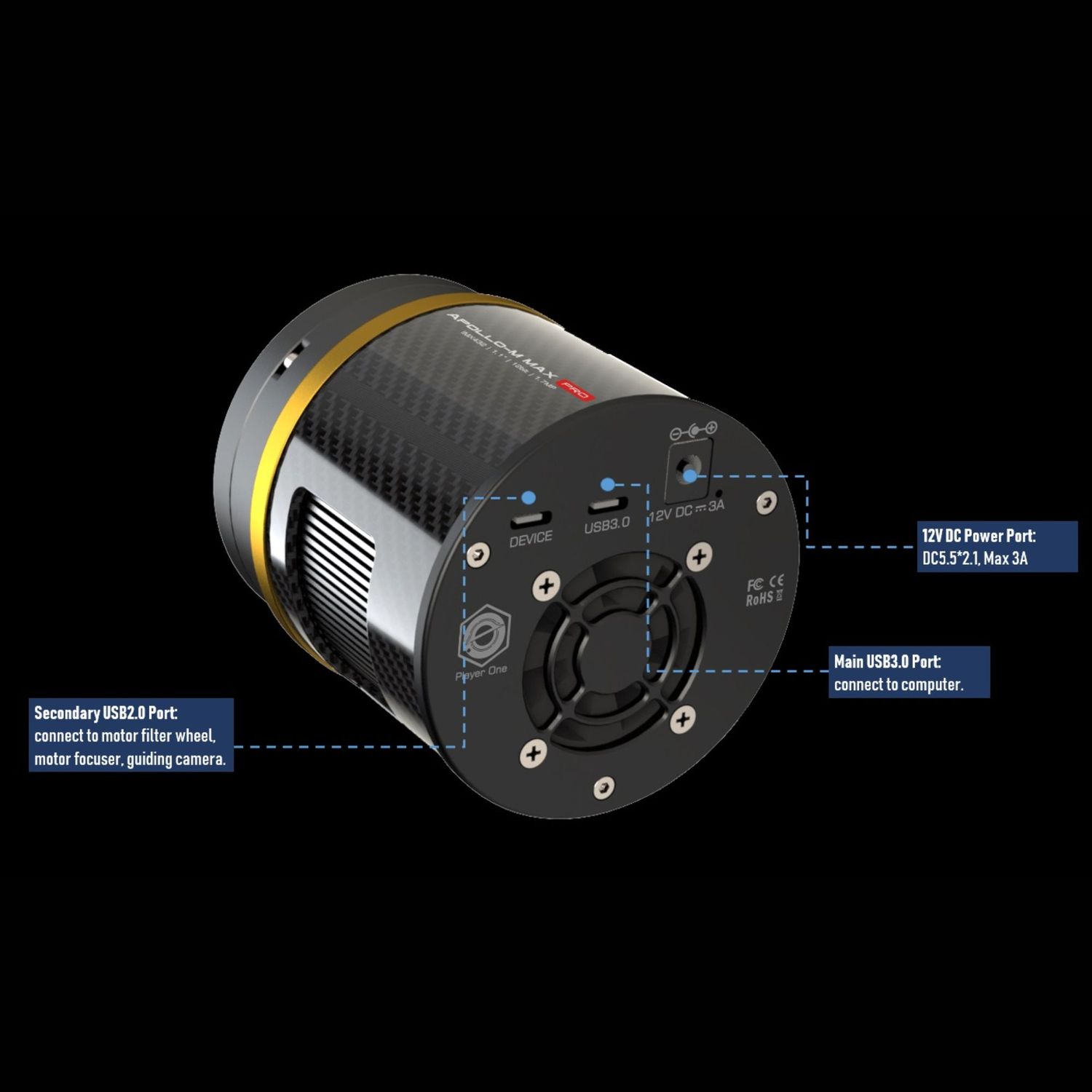

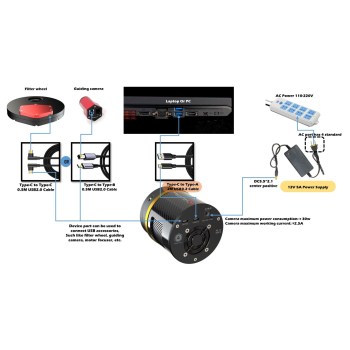

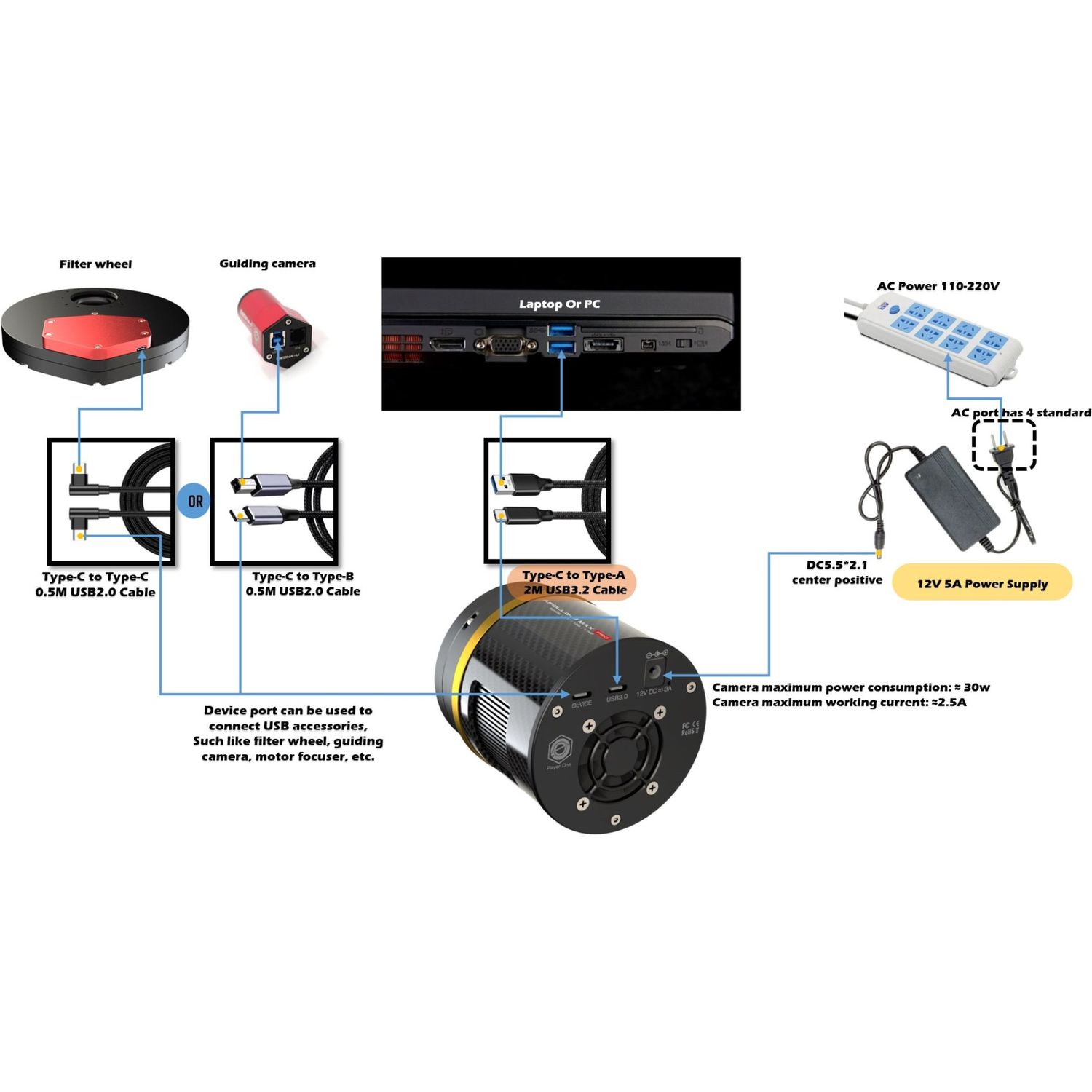

Ports de données et d’alimentation

L’Apollo 428M MAX est équipée de deux ports de données Type-C et d’un port d’alimentation 12V DC 5.5×2.1 mm, garantissant une connectivité rapide et fiable pour les astrophotographes exigeants.

Port USB3.0 Type-C principal : prend en charge le protocole USB 3.0, offrant une vitesse de transfert élevée. Lorsqu’elle est connectée à un port USB 3.0, la caméra peut atteindre :
- 51 FPS en mode 10 bits (RAW8)
- 27 FPS en mode 12 bits (RAW16)
Port USB Type-C supplémentaire : peut être utilisé pour connecter des accessoires USB, tels qu’une roue à filtres, une caméra de guidage ou un moteur de mise au point, simplifiant ainsi le câblage de l’ensemble du setup.
Port d’alimentation 12V DC5.5*2.1 mm : assure une alimentation stable au système de refroidissement TEC.
- La consommation électrique maximale est d’environ 30W
- Le courant de fonctionnement maximal est d’environ 2,5A

Lorsqu’elle est utilisée sans alimentation externe, la caméra fonctionne comme une caméra non refroidie, idéale pour des acquisitions à cadence rapide sans nécessité de stabilisation thermique.

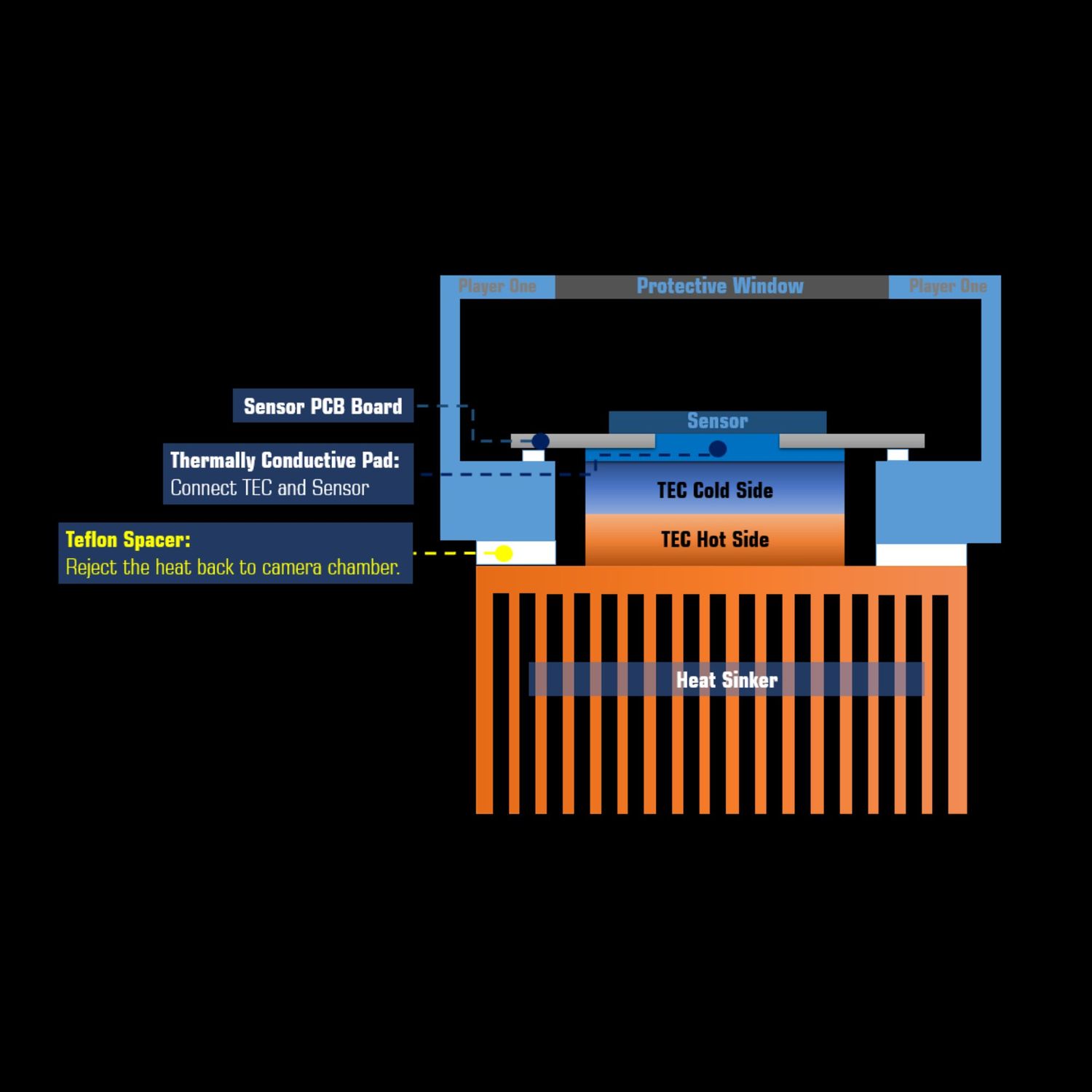

Système de refroidissement et chauffage anti-buée

L’Apollo 428M MAX est équipée d’un système de refroidissement TEC à 2 étages, conçu pour stabiliser la température du capteur et limiter le bruit thermique. Ce refroidissement avancé permet d’atteindre un Delta-T de 35 à 40°C sous la température ambiante en mode longue pose et environ 30°C en mode vidéo lorsque la température ambiante est de 30°C.

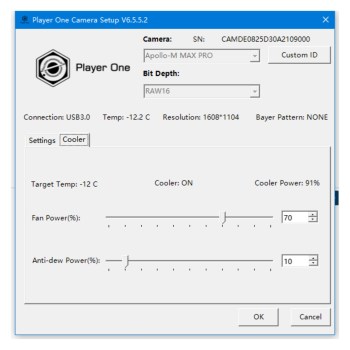

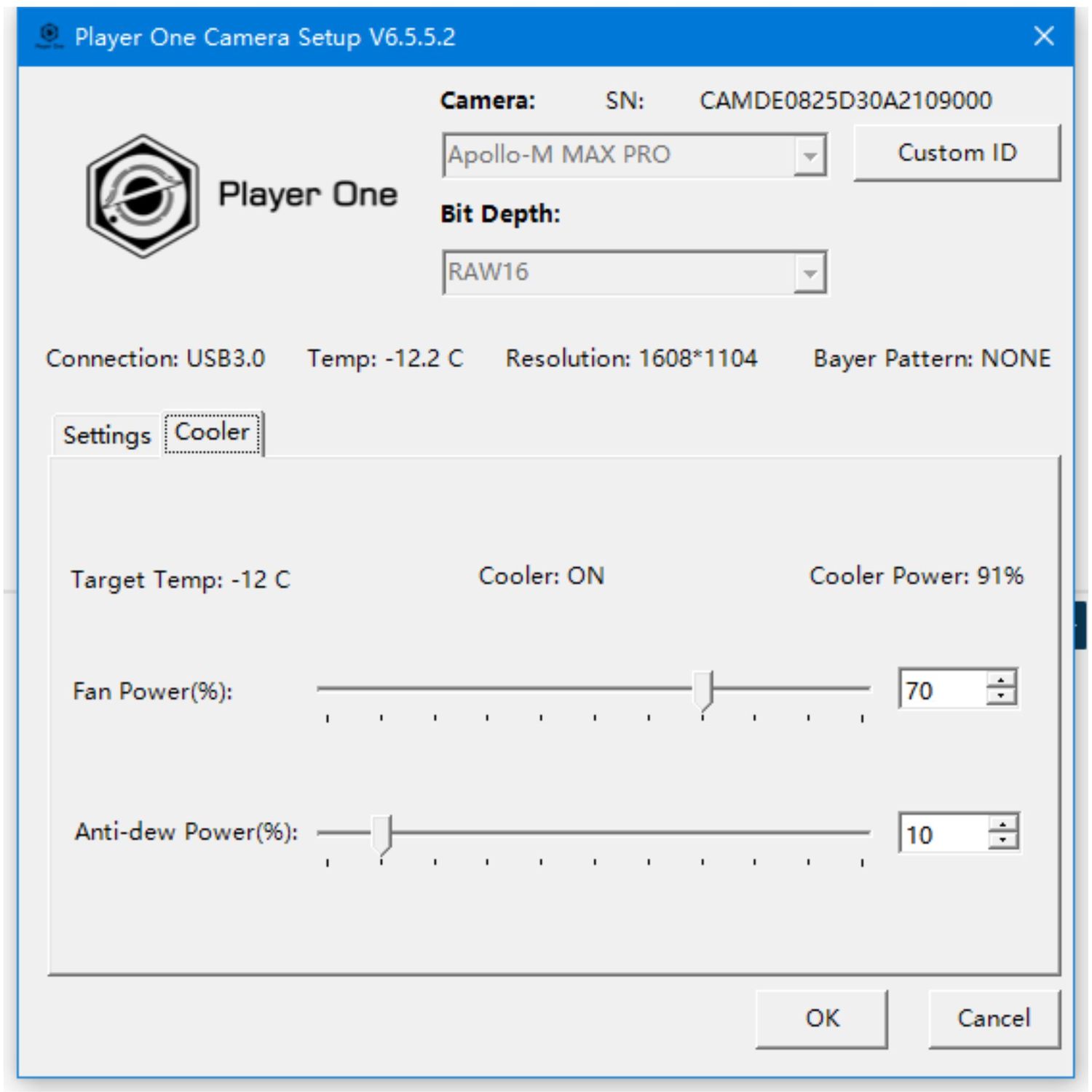

L’interface ASCOM permet d’ajuster trois paramètres essentiels :

La température cible pour garantir une stabilisation optimale du capteur.
La vitesse du ventilateur, qui peut être ajustée selon les besoins, la valeur par défaut étant fixée à 50 %.

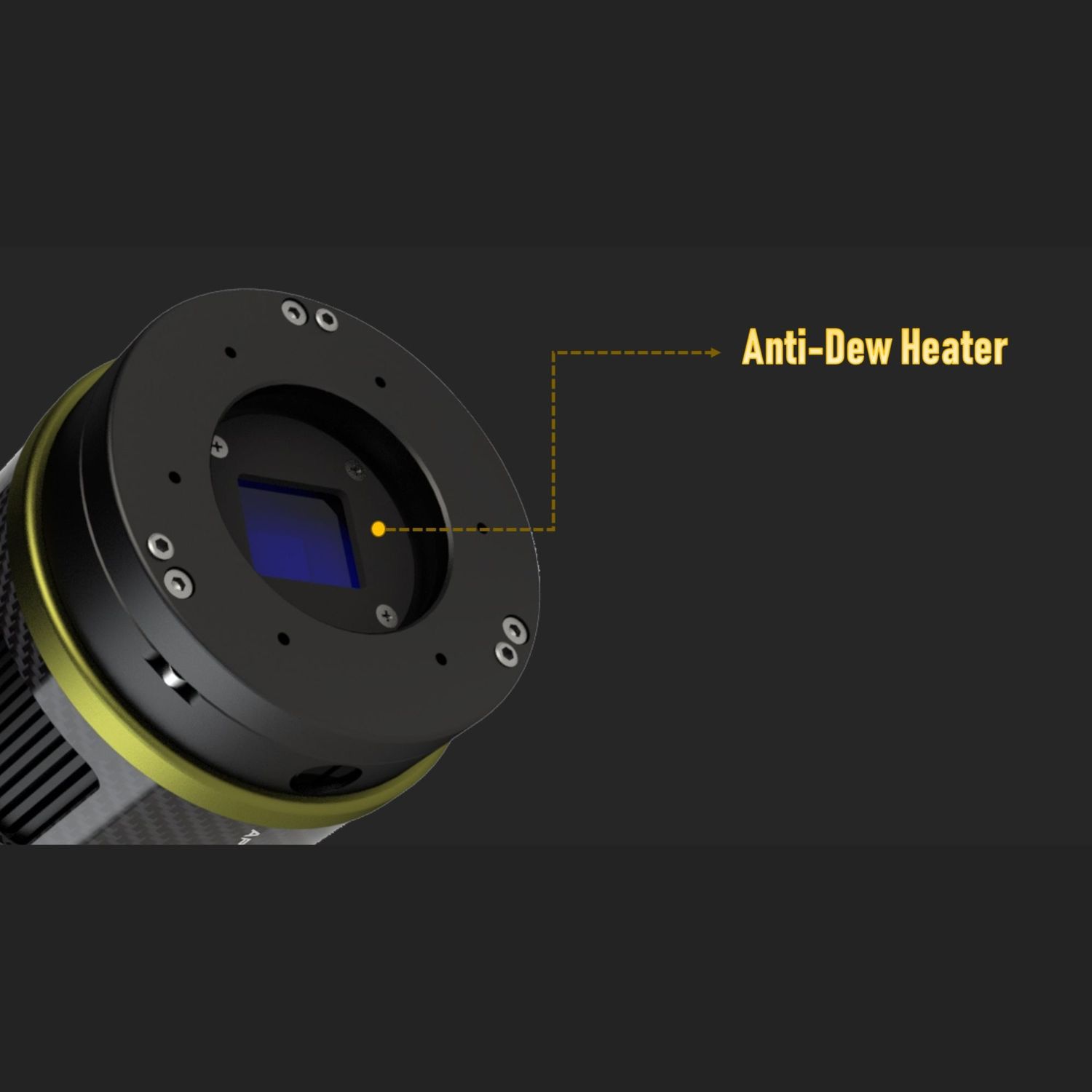

La puissance du chauffage anti-buée, essentielle pour éviter la formation de condensation sur le hublot de protection.

Le problème de la rosée est une contrainte importante en imagerie astronomique. Contrairement à de nombreux modèles sur le marché, l’Apollo 428M MAX intègre un chauffage anti-buée réglable, qui empêche la formation de condensation sans altérer la qualité des images capturées.

Protection contre les surtensions et surintensités

L’Apollo 428M MAX est équipée d’un système de protection électronique avancé contre les surtensions et les surintensités. Cette protection garantit la sécurité de la caméra ainsi que celle des accessoires connectés, assurant une utilisation fiable et durable même lors de longues sessions d’imagerie.

Performances

L’Apollo 428M MAX est conçue pour offrir des performances de pointe en imagerie solaire. Elle intègre un mode HCG (High Conversion Gain) qui s’active automatiquement dès que le gain atteint 70. Ce mode permet de réduire le bruit de lecture tout en maintenant une excellente dynamique d’image, offrant un équilibre optimal entre sensibilité et qualité des détails capturés.

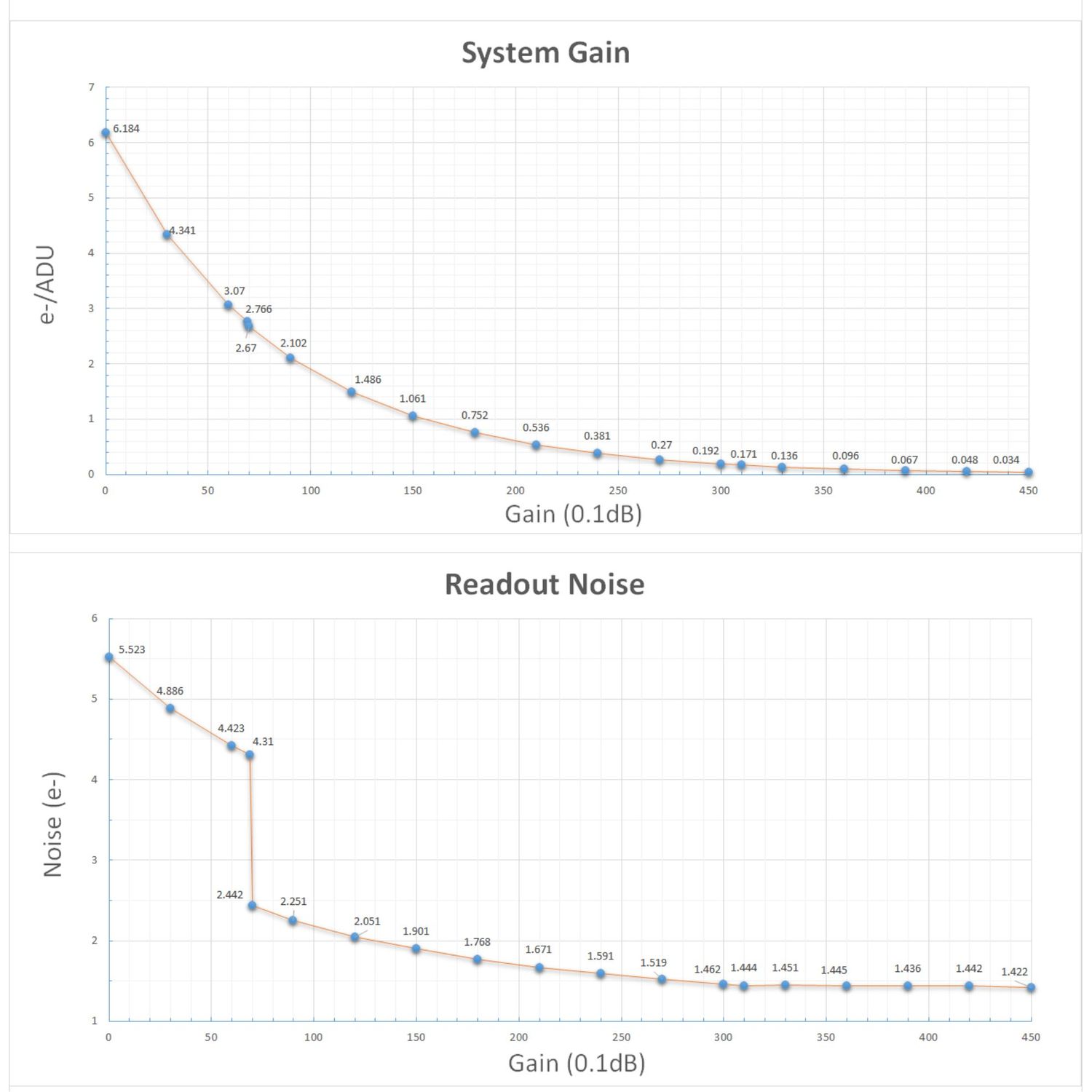

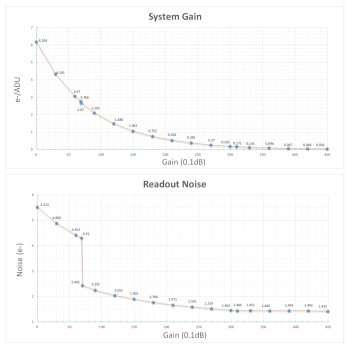

Bruit de lecture

Le bruit de lecture de l’Apollo 428M MAX a été testé rigoureusement, garantissant des valeurs fiables et reproductibles. À un gain de 450, le bruit de lecture est réduit à 1,4 e⁻, une valeur inférieure à celle de l’IMX432, offrant une image plus propre et un meilleur rendu des structures solaires fines.

Les utilisateurs peuvent tester eux-mêmes le bruit de lecture grâce à SharpCap 4, qui dispose d’une fonction Sensor Analysis permettant d’évaluer ces performances de manière simple et précise.

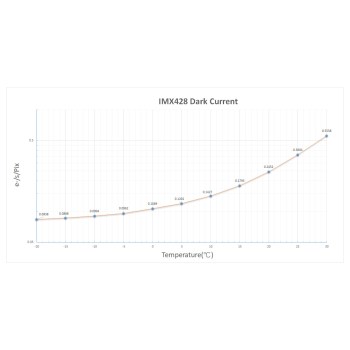

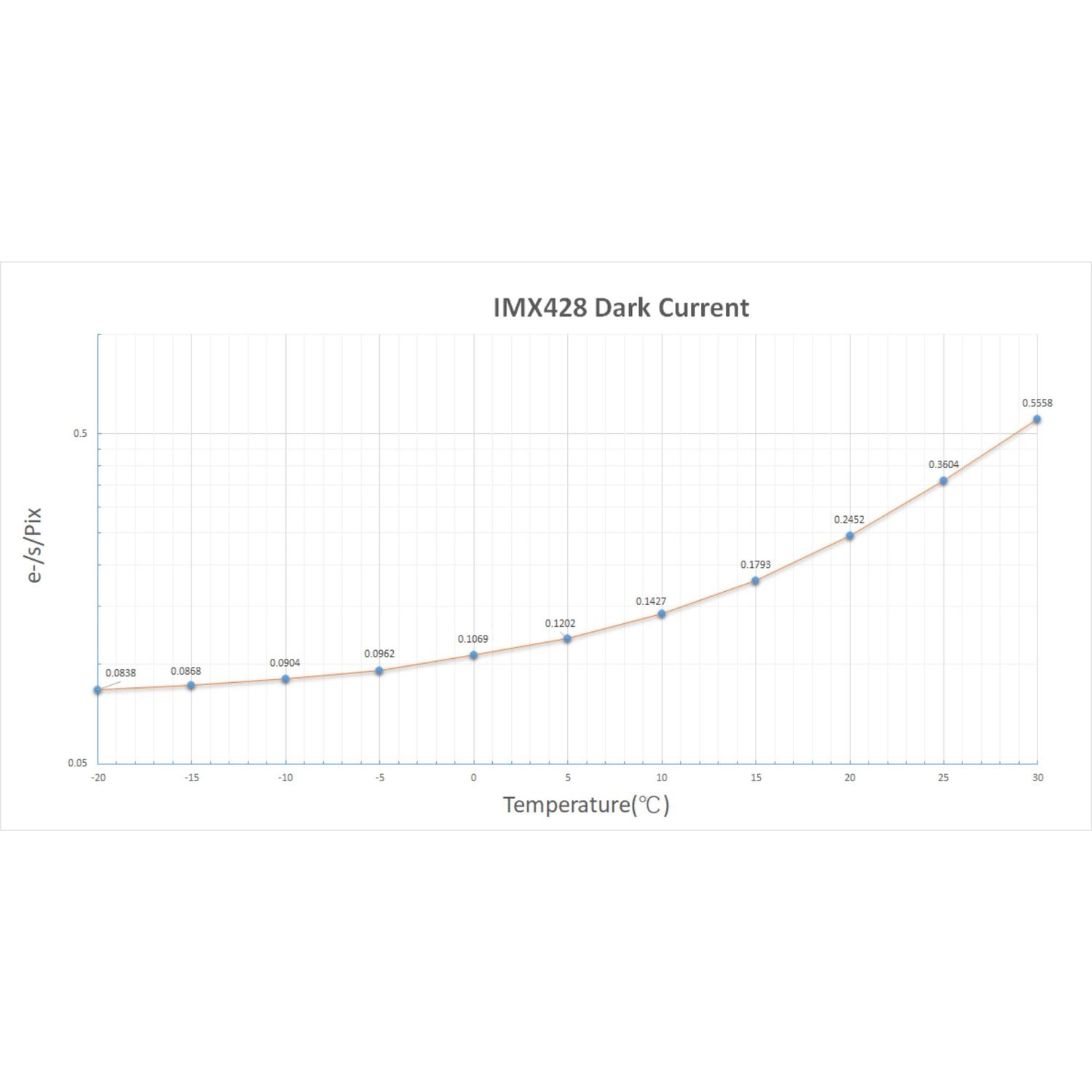

Courant d’obscurité

Le courant d’obscurité est un paramètre essentiel pour garantir une stabilité thermique optimale. Les tests montrent des valeurs extrêmement faibles :

0,08 e⁻/s/pix à -20°C
0,1 e⁻/s/pix à 0°C

Cette faible montée du courant d’obscurité assure une excellente gestion du bruit thermique, même lors de longues sessions d’imagerie solaire en haute résolution.

Efficacité quantique (QE) et sensibilité

L’Apollo 428M MAX bénéficie d’une excellente efficacité quantique (QE), assurant une captation efficace des photons sur une large plage spectrale. Cette sensibilité accrue permet de capturer avec précision les structures dynamiques du Soleil, notamment les granulations, les protubérances et les taches solaires.

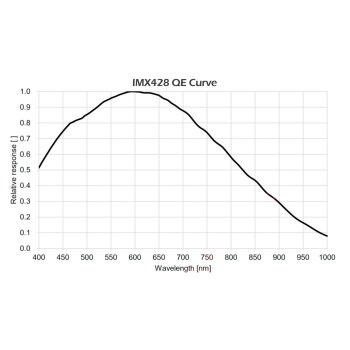

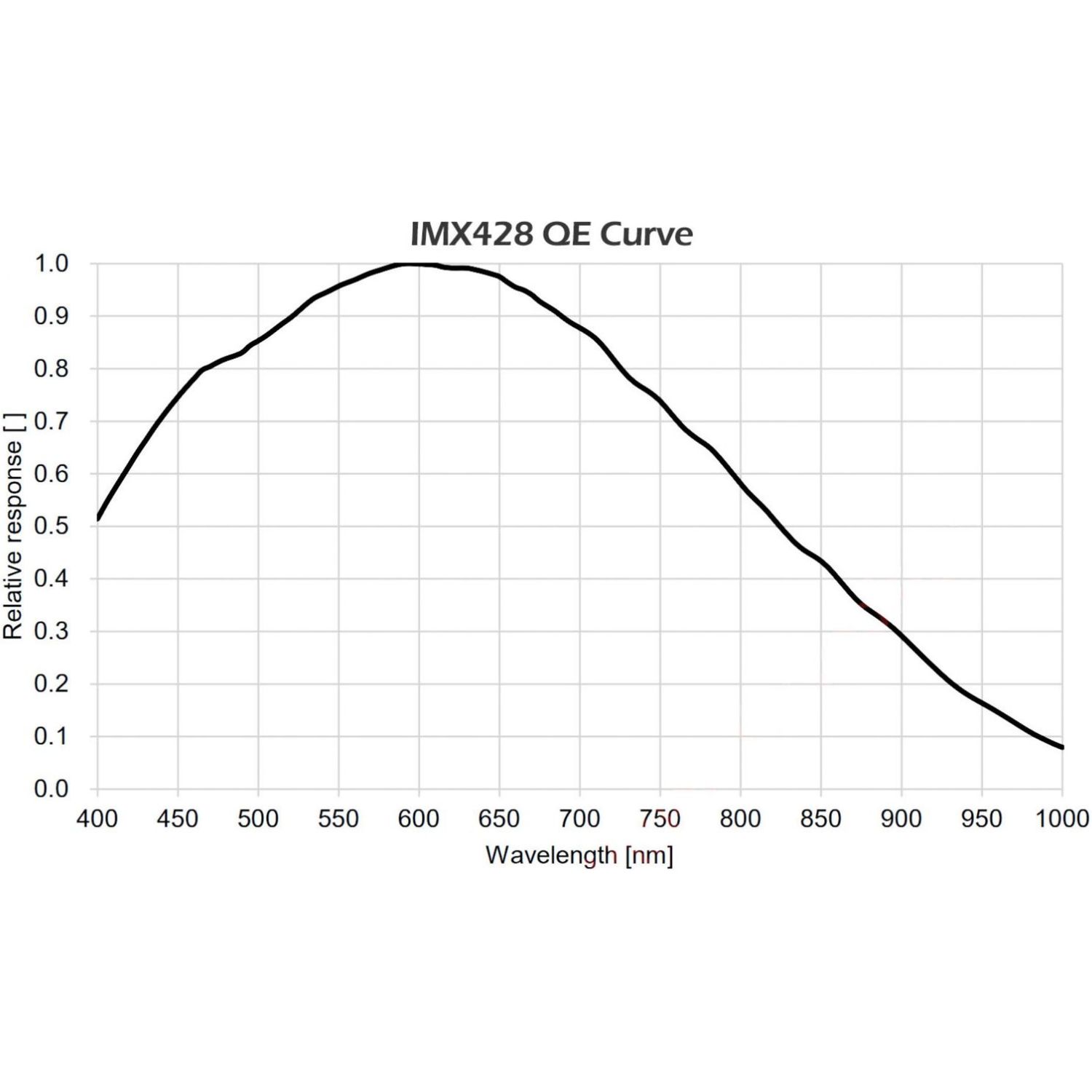

Les courbes de QE indiquent une réponse particulièrement élevée entre 500 et 700 nm, optimisant ainsi la caméra pour l’imagerie solaire en lumière H-alpha et en continuum.

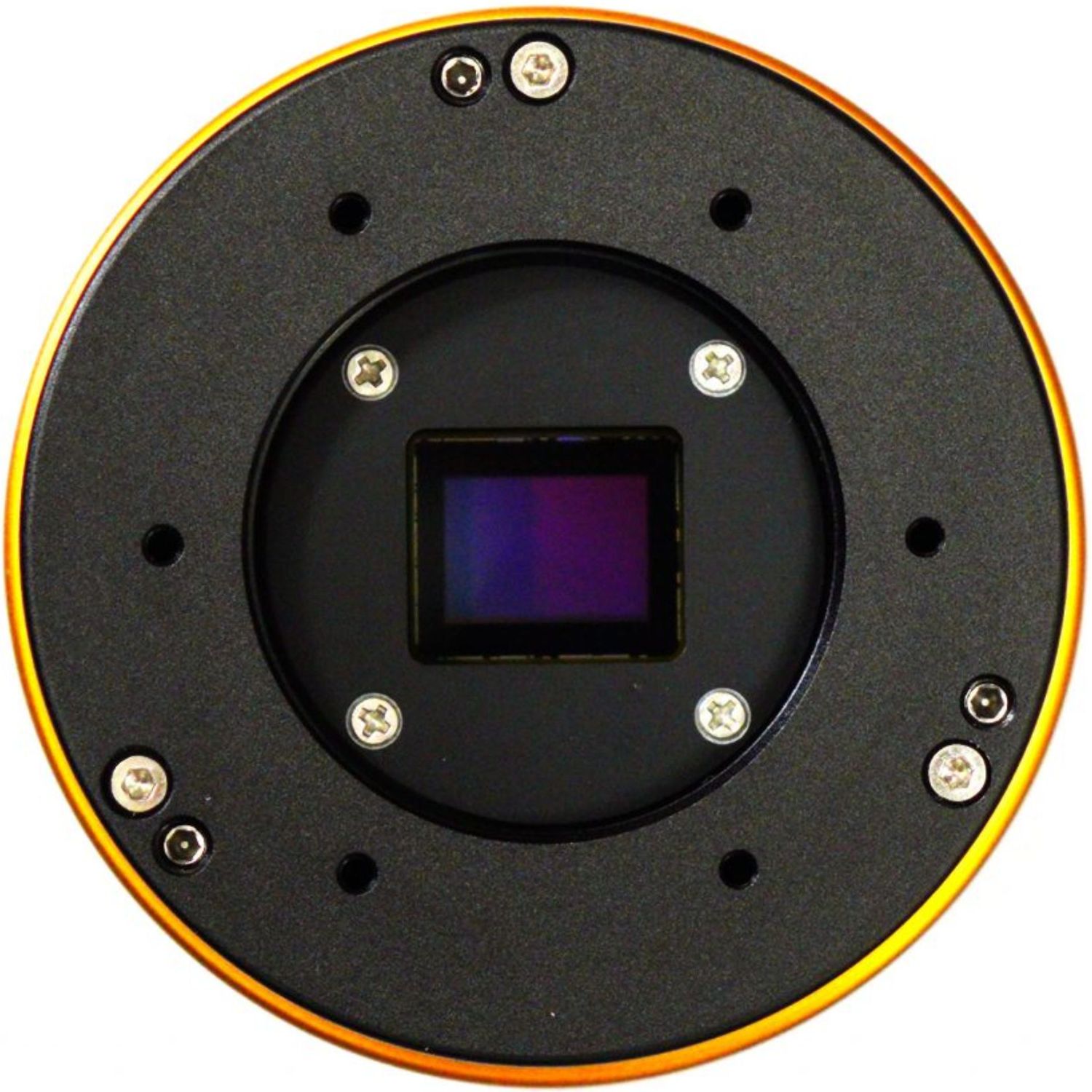

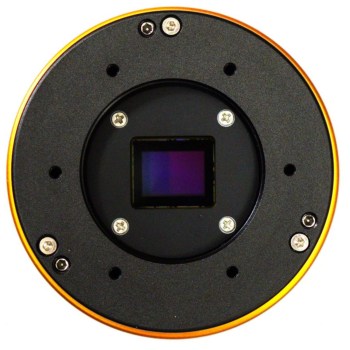

Capteur : Sony IMX428 1.1” CMOS (monochrome)
Diagonale du capteur : 17,5 mm
Nombre total de pixels : 7,1 millions de pixels
Résolution maximale : 3216 × 2208
Taille des pixels : 4,5 µm
Taille du capteur : 14,5 mm × 9,9 mm
Cadence d’acquisition : 51 images par seconde (10 bits)
Obturateur : Global Shutter
Plage d’exposition : de 32 µs à 2000 s
Bruit de lecture : 22,9 e⁻ à 2,6 e⁻

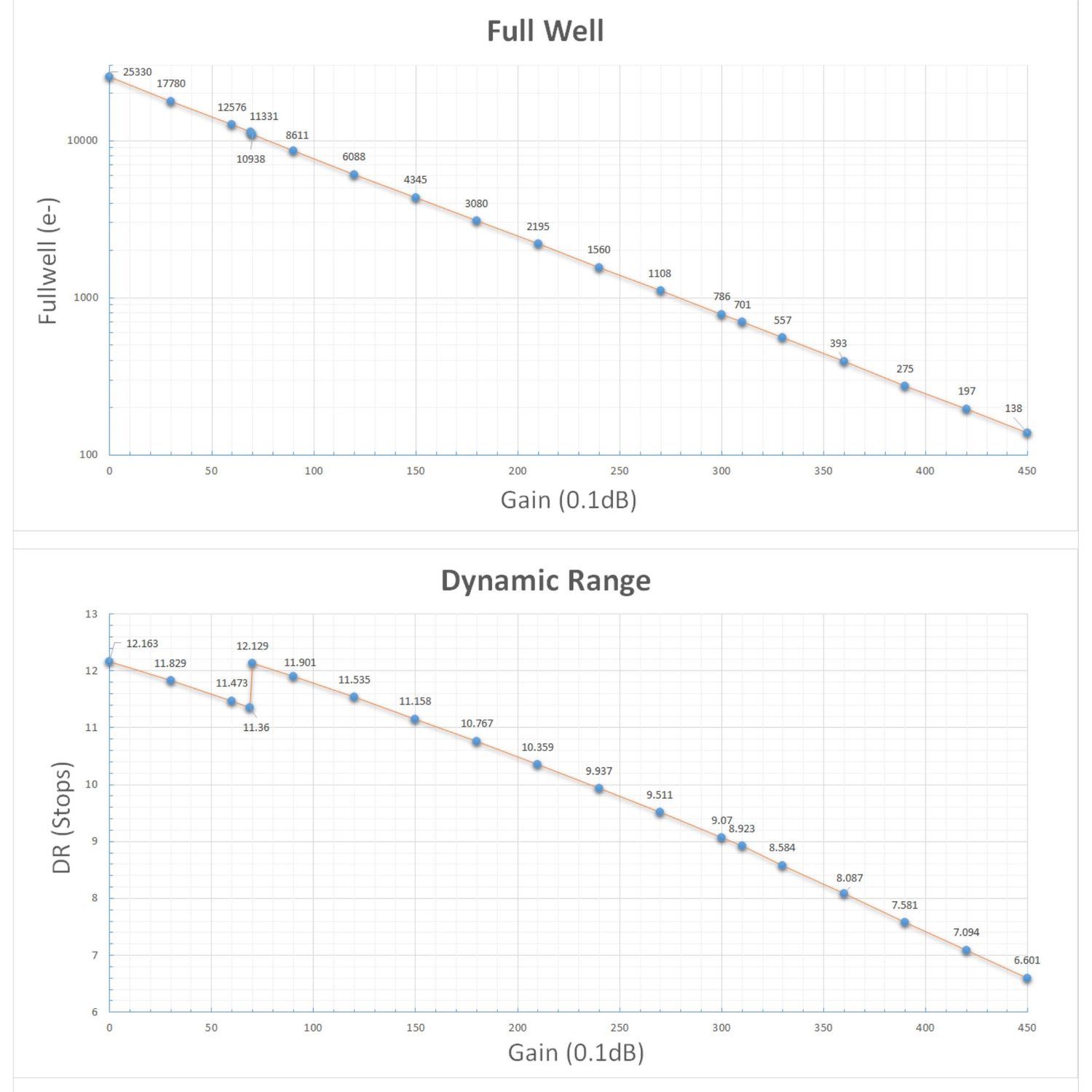

Capacité électronique (Full Well) : 25,3 ke⁻
Efficacité quantique maximale (QE Peak) : ≈ 79 %
Convertisseur analogique-numérique (ADC) : 12 bits

Système de refroidissement

Type : Refroidissement TEC à 2 étages
Consommation du refroidisseur : 12V – 3A maximum
Delta-T : 35°C à 40°C sous la température ambiante

Conditions d’utilisation

Température de fonctionnement : -10°C à 60°C
Humidité relative de fonctionnement : 0 % à 80 %

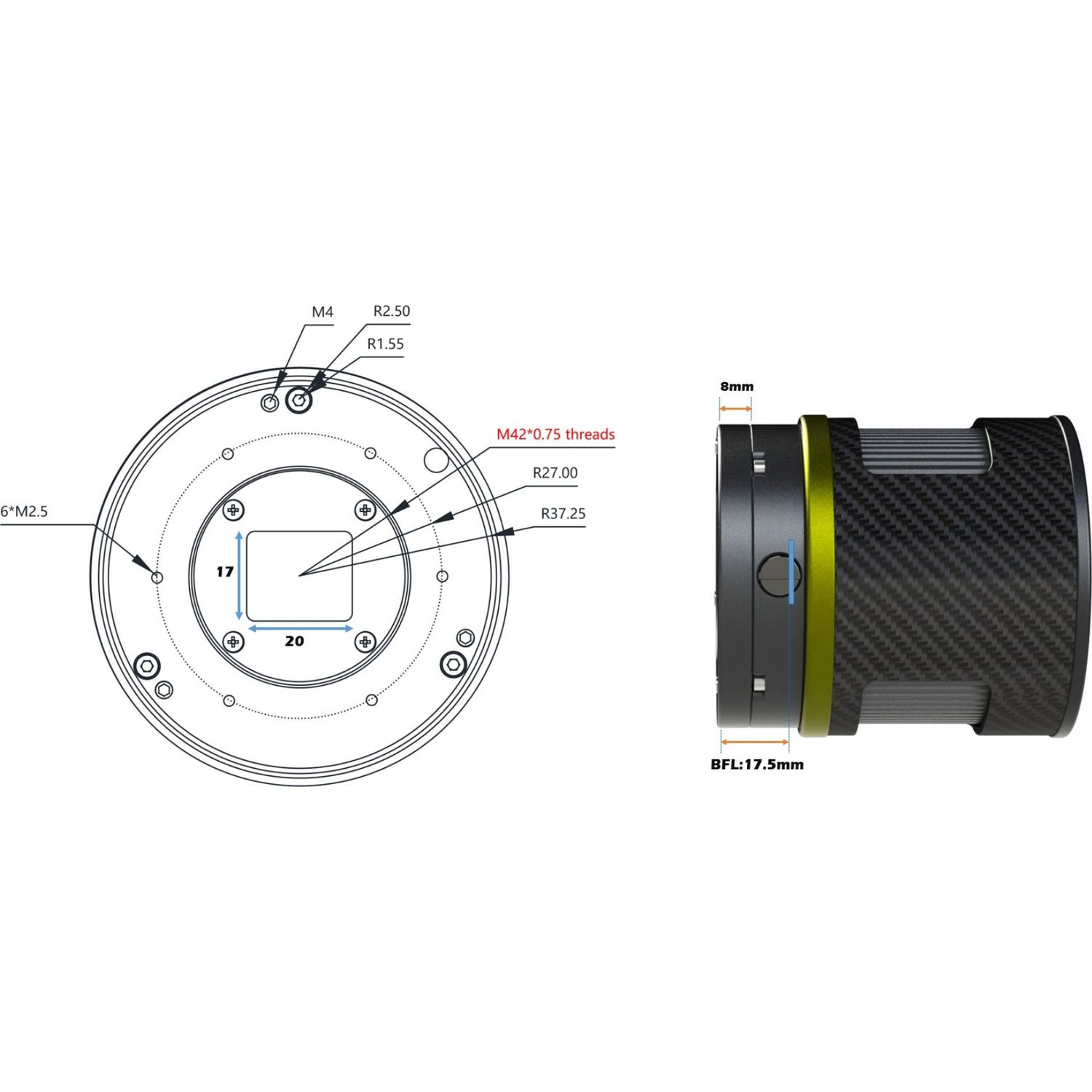

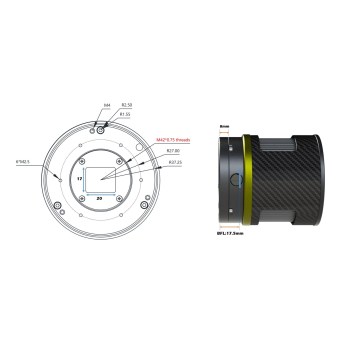

Optique et connexion

Hublot de protection : D32 × 2 mm avec revêtement multicouche anti-reflets (AR Plus)
Ports de connexion : USB 3.0 / USB 2.0
Adaptateur mécanique : 1,25″ / M42 × 0,75 mm

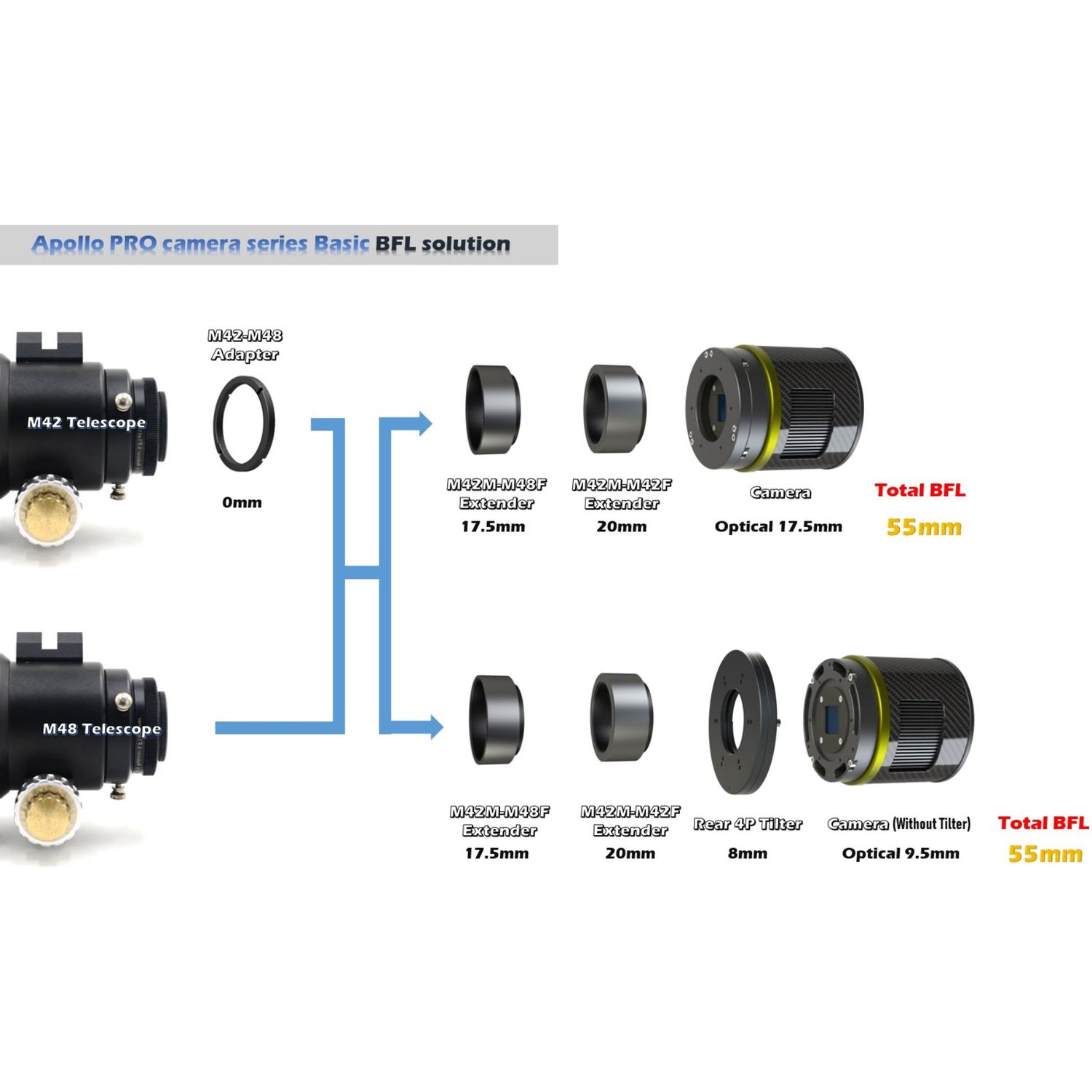

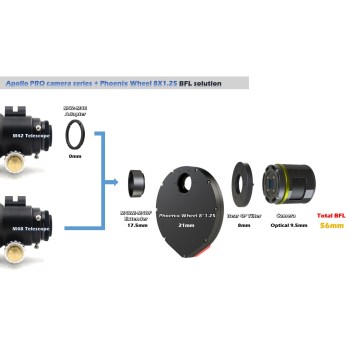

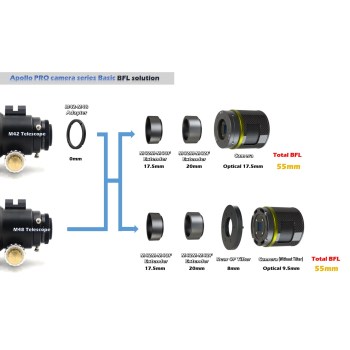

Tirage optique arrière : 17,5 mm

Dimensions et poids
