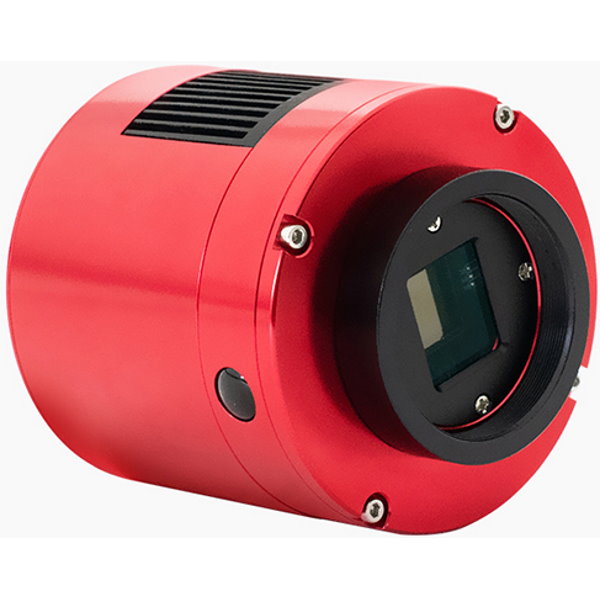

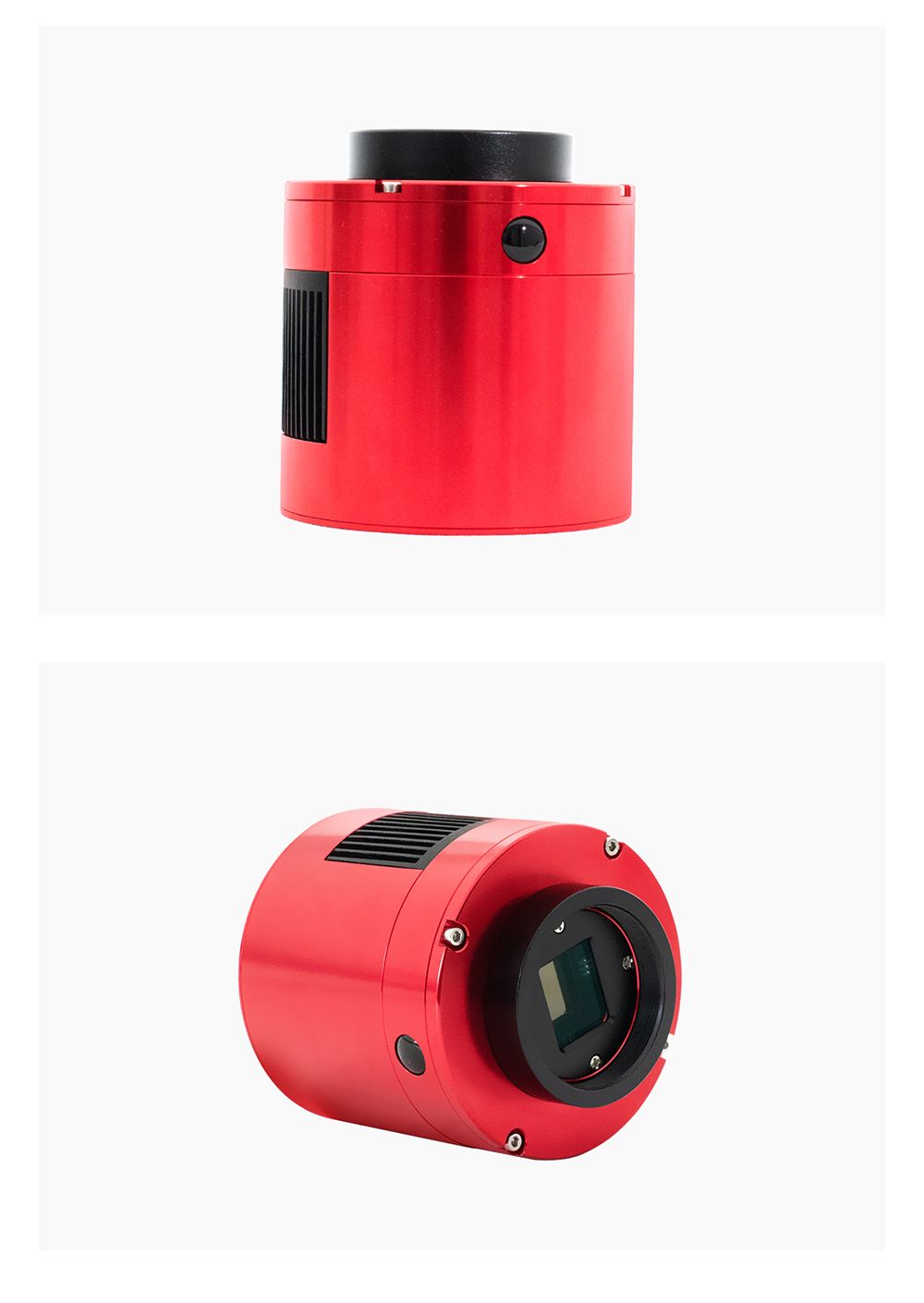

Caméra ASI533MM Pro refroidie monochrome (IMX533) - ZWO
La nouvelle petite "bombe" de ZWO en bref…
- Photosites de 3,76 microns / résolution : 3008 x 3008 / format 1" diagonale 16 mm
- Capteur monochrome avec un QE de 91% max
- Capacité électronique : 50,000 e-
- Bruit : 1~3,8 e-
- Refroidissement peltier : -35° (par rapport à la température ambiante)
- ADC : 14 bits
- Pas d'effet "amp-glow" ! (absence des artefacts d'électro-luminescence très pénalisant des capteurs CMOS de génération précédente)
- Hublot : anti-reflets (nécessite un filtre anti-infrarouge pour l'imagerie dans le spectre visible)
- Tirage : 17,5 mm (avec bague noire T2 femelle) / 6,5 mm (sans la bague noire)

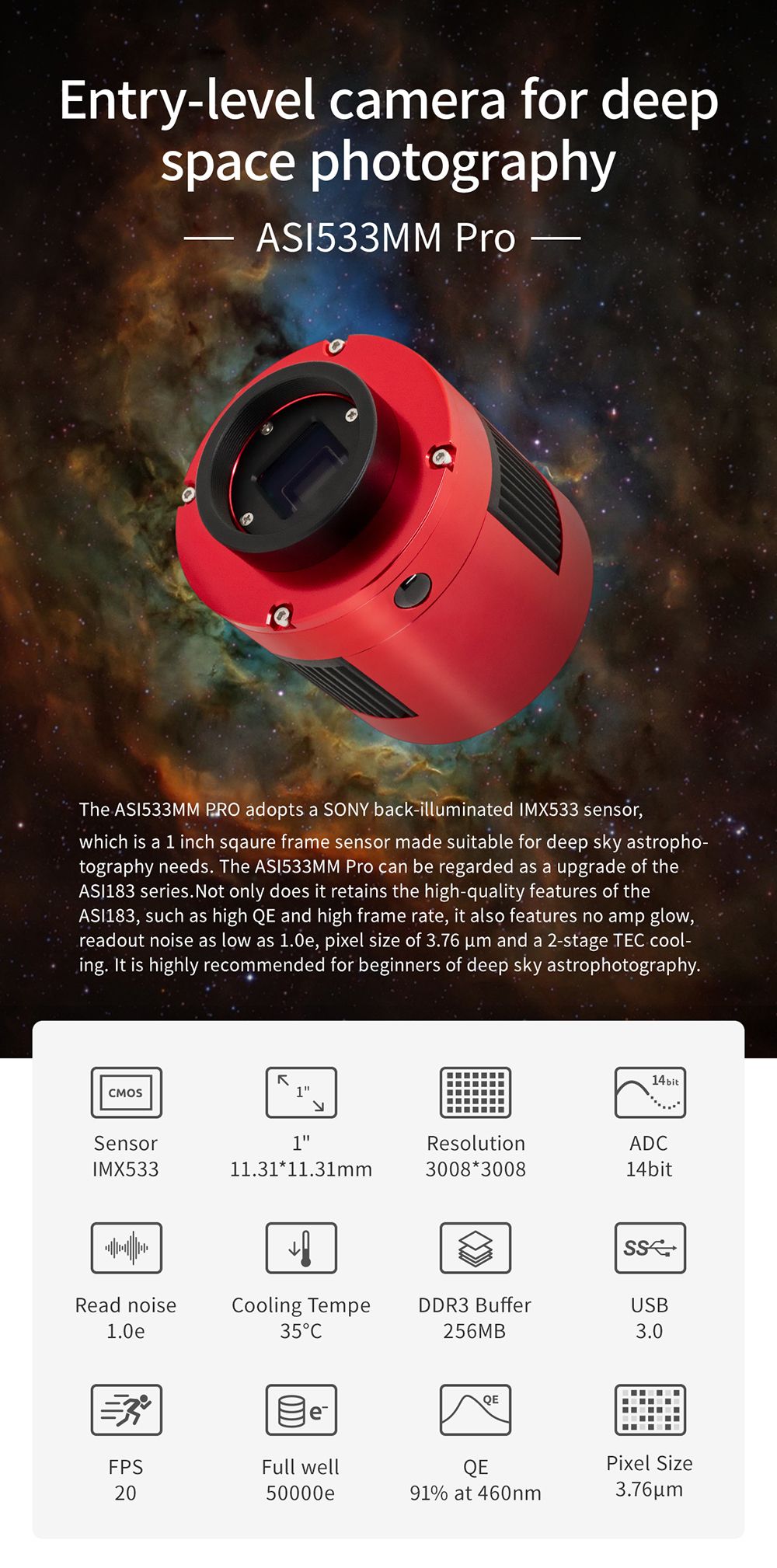

ZWO fait un nouveau pas en avant avec cette nouvelle caméra refroidie. Le capteur couleur Sony IMX 533 monochrome au format 1" carré de 9 millions de pixels convainc par sa sensibilité extrêmement élevée et sa profondeur de données de 14 bits et son "ampglow" totalement absent. Quelque soient vos temps d'exposition, vous obtenez une bien meilleure dynamique que les capteurs limités à 12 bits par exemple. Cette caméra très performante est idéale pour les besoins de la photographie astronomique et peut être considérée comme la version moderne du vénérable IMX 183 (ASI183 monochrome).
Le nouveau Sony IMX-533 monochrome 1” carré

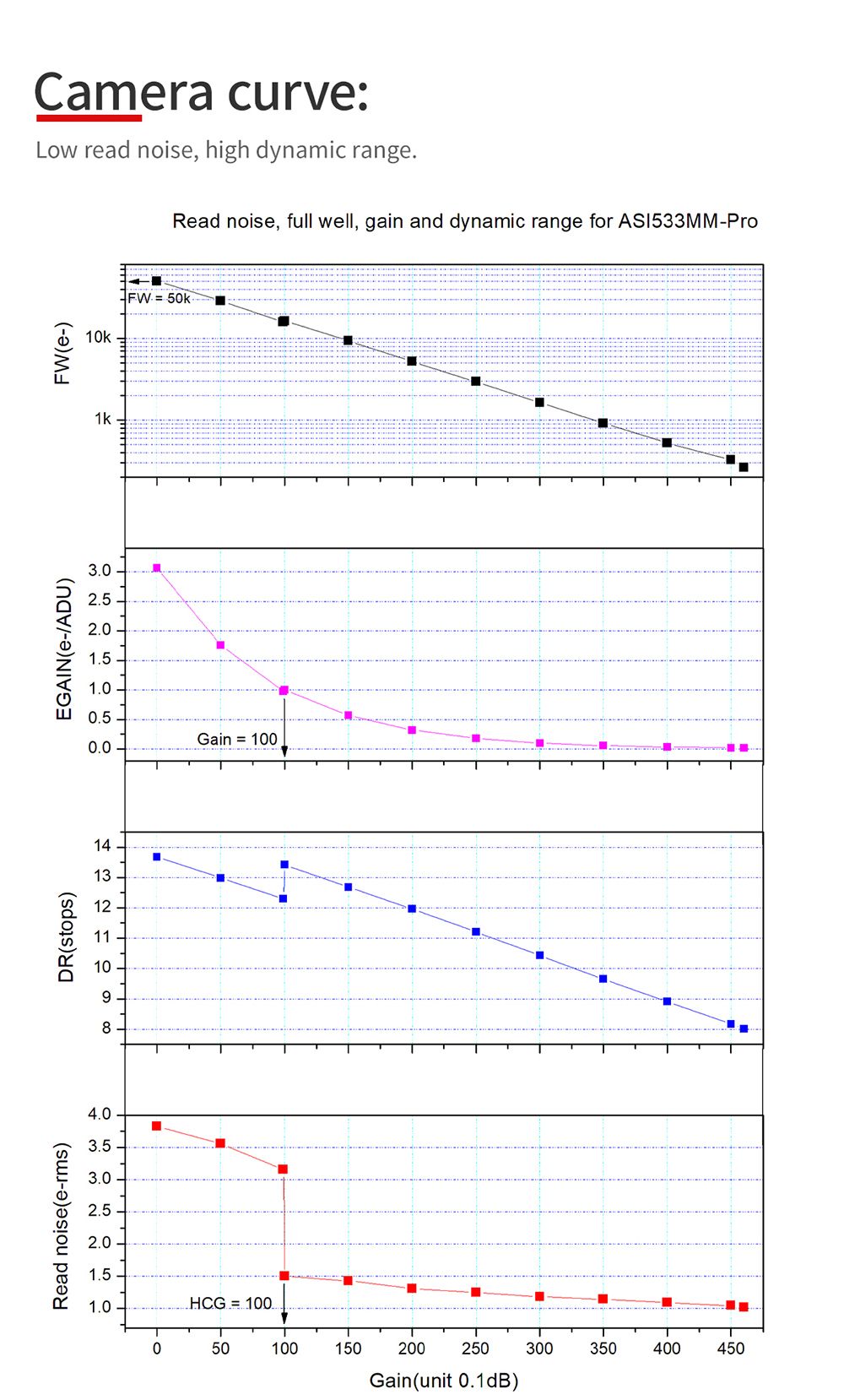

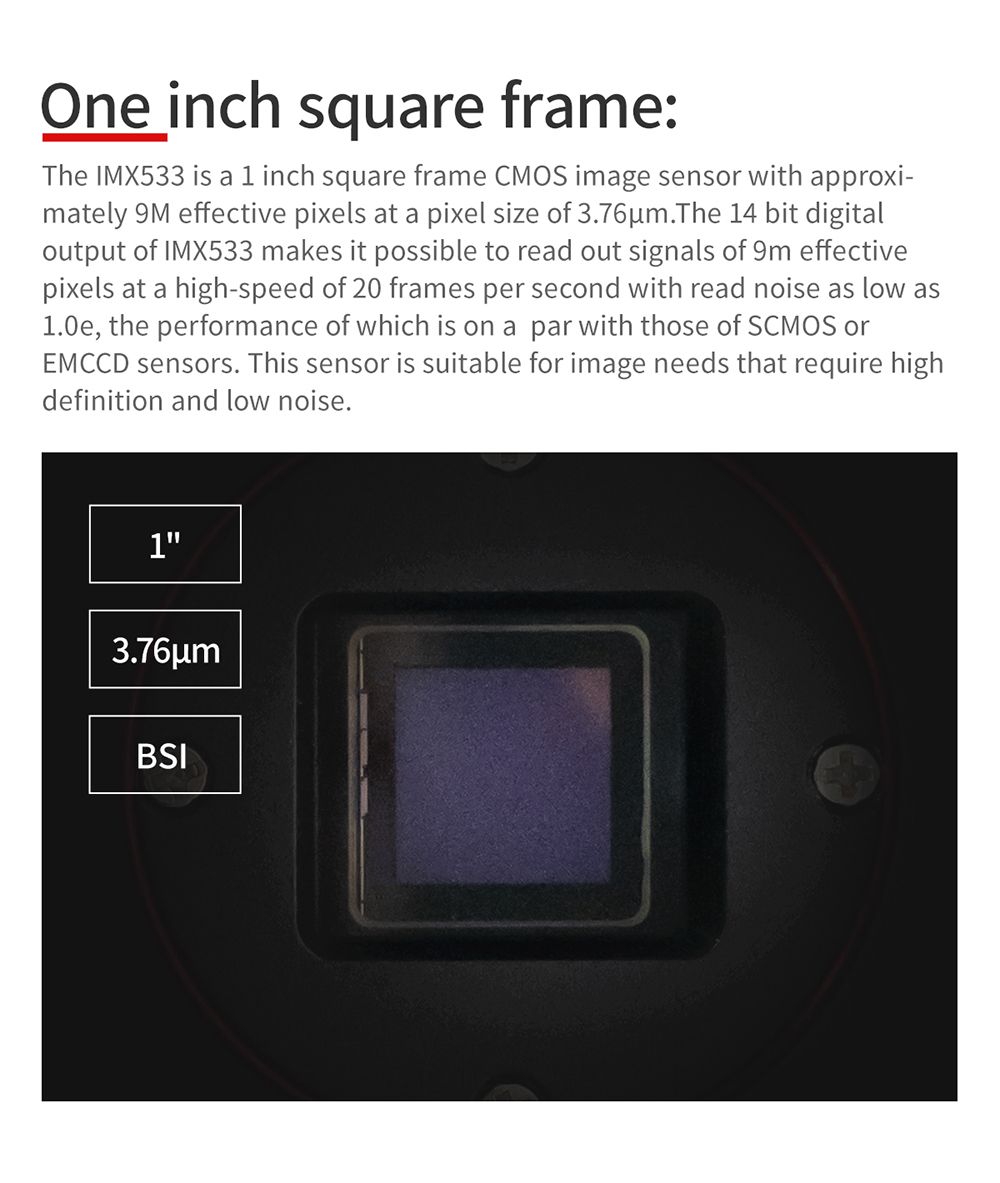

L'IMX533 monochrome est un capteur d'image CMOS de 1", 9MP, 3000 x 3000 pixels au format carré, les photosite ont une taille de 3,76 µm (carrés également), et la caméra est capable de produire des images à 20 images / seconde en mode 14 bits. Le bruit de lecture est aussi bas que 1,0e, ce qui le rend comparable aux capteurs SCMOS ou EMCCD et convient parfaitement à une imagerie haute définition à faible bruit.

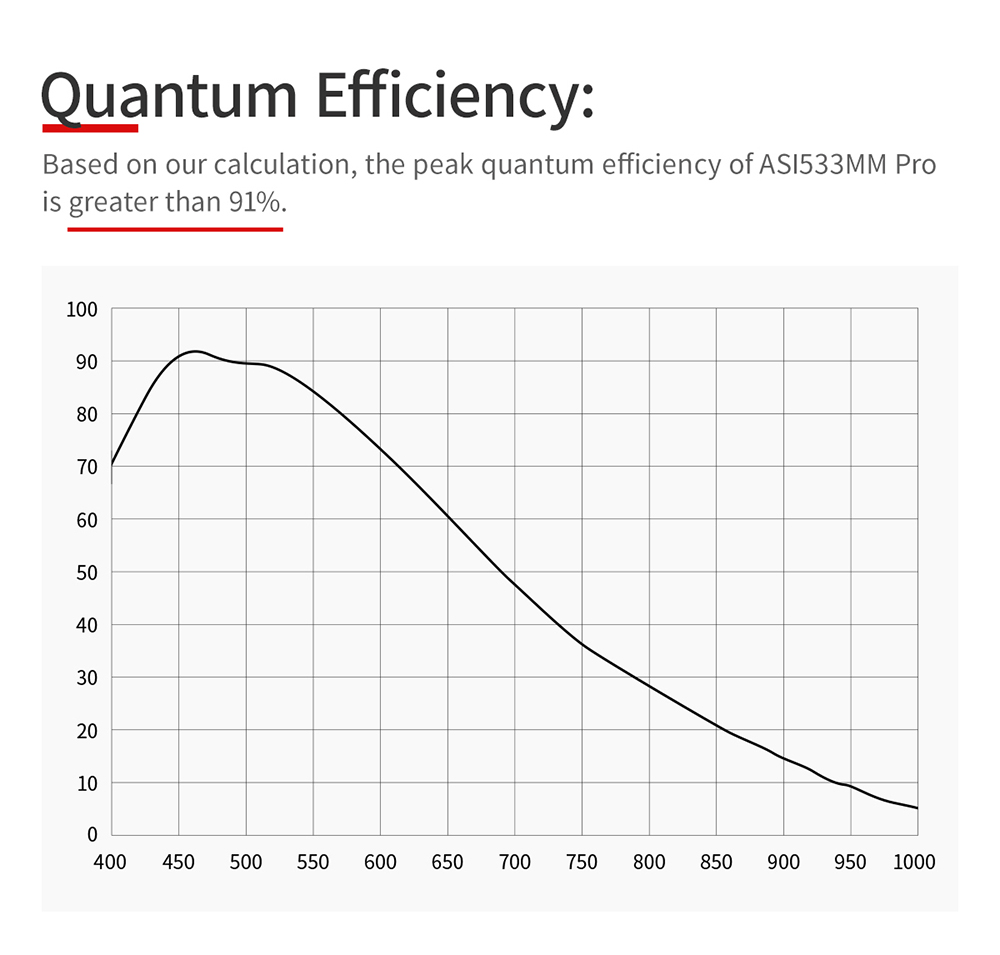

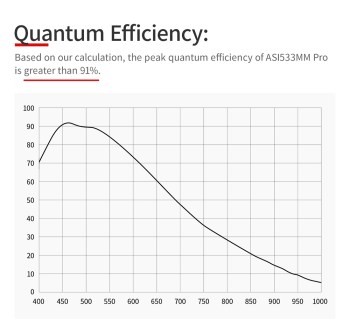

Son rendement quantique de 91% maxi et sa capacité électronique de 50,000 électrons en font un véritable petit "monstre" de l'imagerie longue pose et parmi les tous meilleurs capteurs actuellement disponibles, avec selon nous, le meilleur rapport qualité-prix tous capteurs confondus !
Plus d'informations sur le Sony IMX-533 monochrome : Cliquez-ici !
Le capteur d'image CMOS rétro-éclairé de Sony améliore la sensibilité et la réduction du bruit, facteurs essentiels pour améliorer la qualité de l'image, tout en réalignant de manière radicale la structure fondamentale de ses pixels, il a conservé les avantages des capteurs d’image CMOS tels que la faible consommation d’énergie et le fonctionnement à haute vitesse. Avec une structure d’éclairage conventionnelle (front side), le câblage métallique et les transistors situés à la surface du substrat de silicium qui forment la zone photosensible du capteur (photodiode) empêchent la collecte de photons réalisée par la lentille intégrée. Une structure rétro-éclairée (back side illuminated ou BSI) minimise la dégradation de la sensibilité et la réponse en angle optique, tout en augmentant la quantité de lumière qui pénètre dans chaque pixel en raison de l'absence d'obstacles tels qu'un câblage en métal et des transistors qui ont été déplacés vers l'arrière du substrat de silicium.

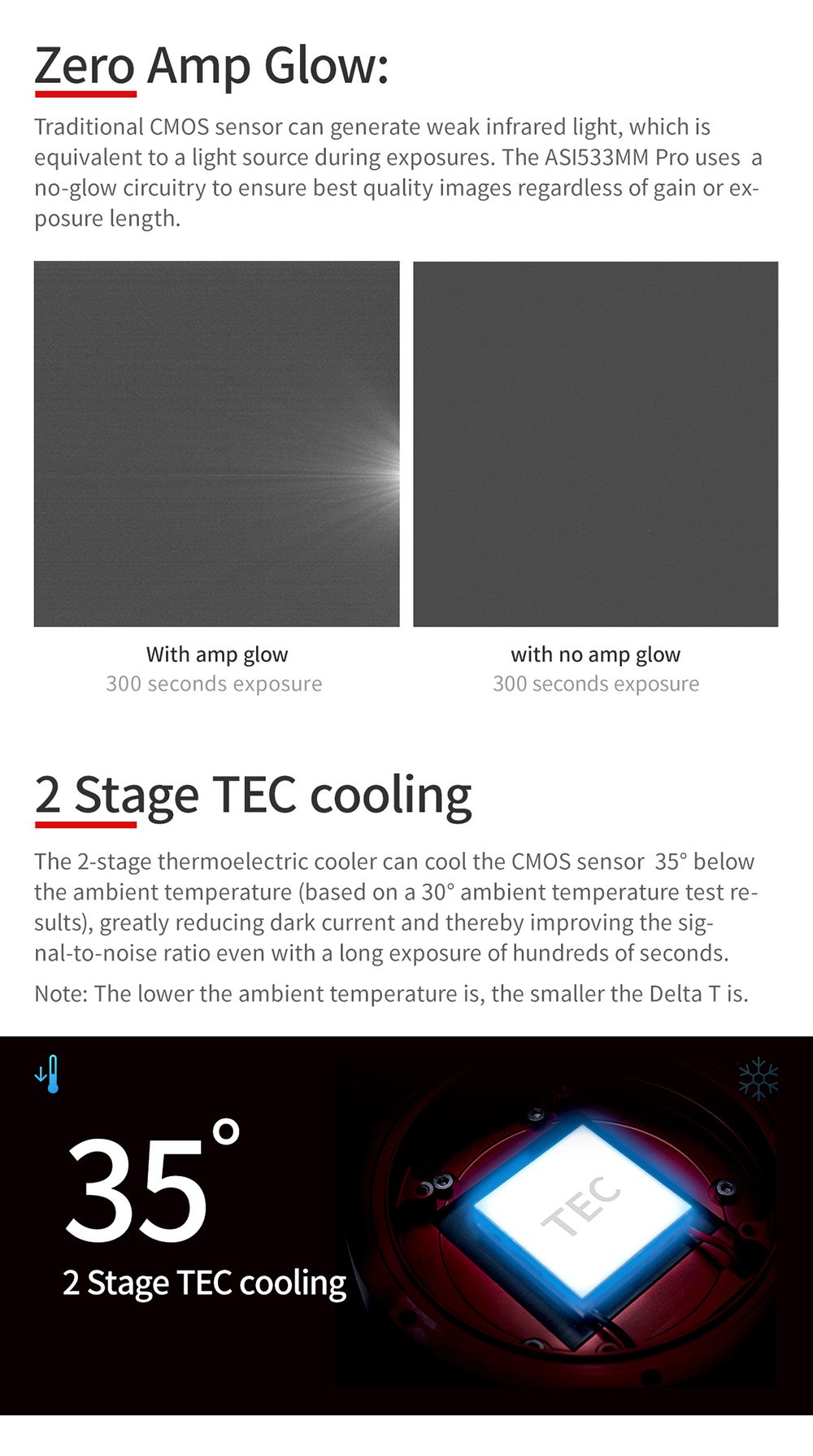

Sony a récemment mis au point une structure unique à photodiode et un objectif intégré optimisés pour les structures rétro-éclairées, offrant une sensibilité plus élevée et un bruit aléatoire plus faible sans lumière en réduisant le bruit, les courants d'obscurité et les pixels défectueux par rapport aux systèmes à éclairage frontal conventionnels. Les capteurs CMOS traditionnels produisent une source de luminescence infrarouge faible en cours de fonctionnement, souvent vue dans le coin des images non étalonnées comme le signe du phénomène d'"amp-glow". Étant donné que l’ASI533MM PRO utilise un circuit à éclairement nul, vous n’aurez plus à vous soucier de la lueur de l’ampli, même si vous utilisez une imagerie à gain élevé et exposition longue.
Autres caractéristiques de la caméra

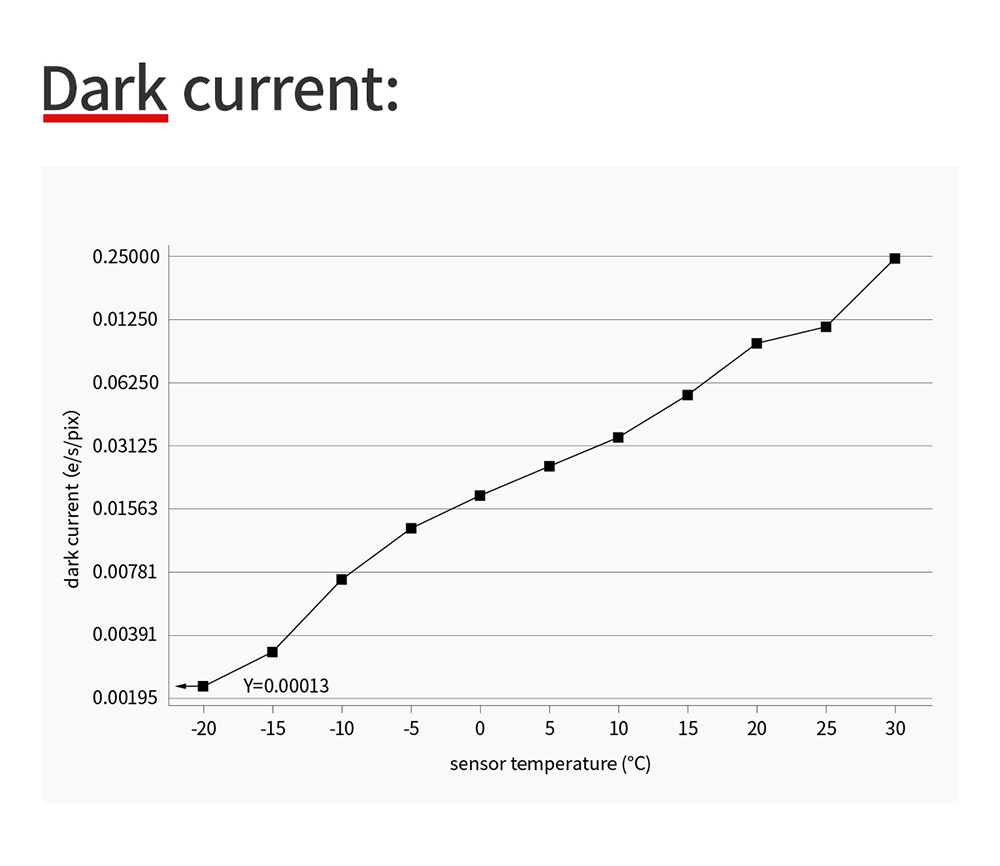

Le refroidissement amélioré à 2 étages du TEC peut abaisser la température du capteur CMOS à -35° C en dessous de la température ambiante, ce qui réduit considérablement la génération de courant d'obscurité et le bruit du capteur même avec des durées d'exposition prolongées.

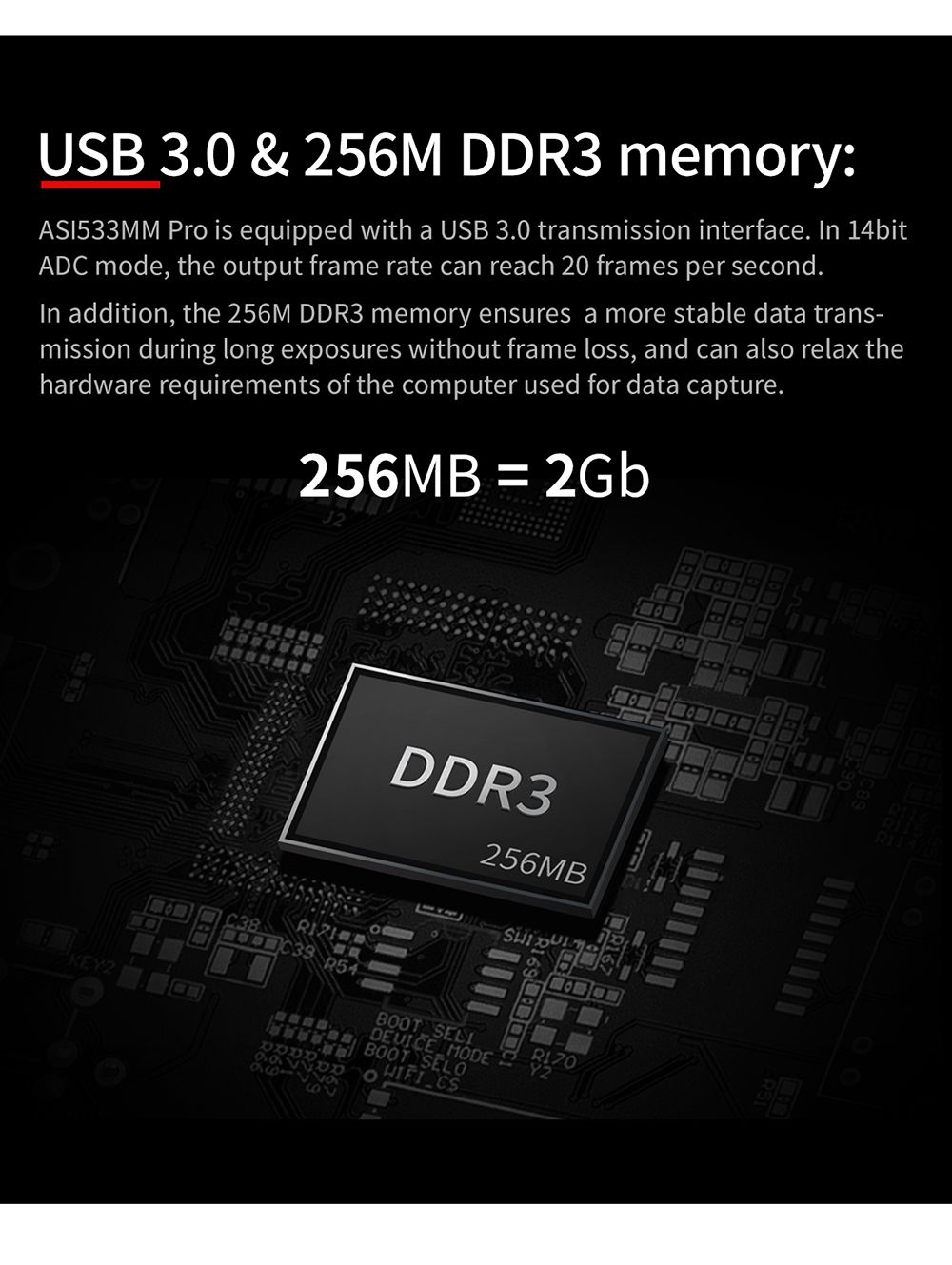

L'ASI533MM PRO est équipée d'une interface USB 3,0 et peut atteindre 20 images par seconde en mode 14 bits pleine trame. La mémoire DDR3 de 256 Mo assure un téléchargement stable des images avec des vitesses USB supérieures. Mémoire tampon DDR

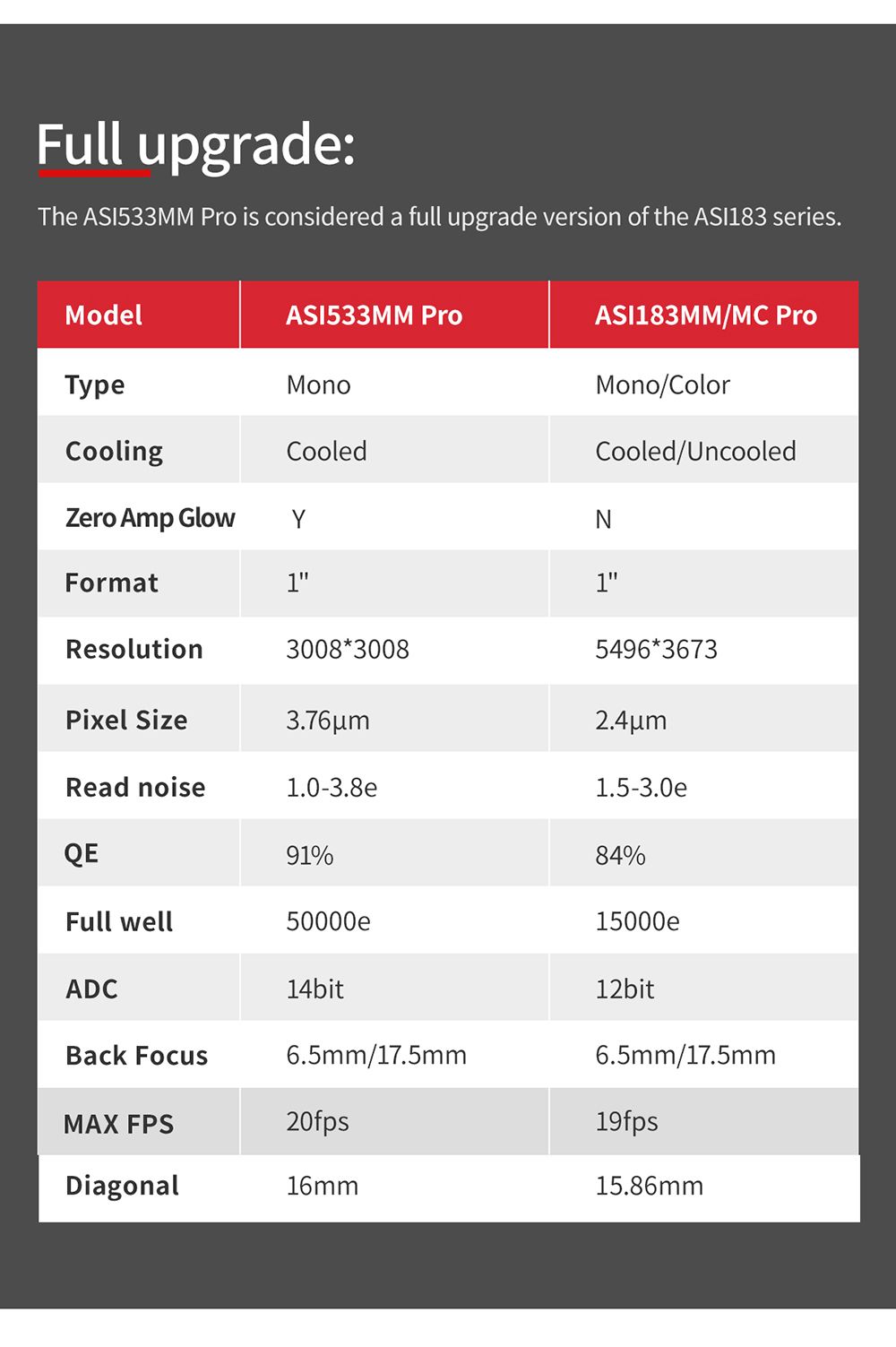

Comme on peut s'y attendre, cette caméra de dernière génération conserve non seulement les caractéristiques clés et surpasse même la série ASI183 Pro, telles qu'un QE très bon, une cadence d'image élevée (mémoire interne et USB 3,0) et d'autres excellentes caractéristiques des caméras ASI183, mais comprend également de nouvelles fonctionnalités améliorées, telles que l'amp-glow nul, bruit de lecture extrêmement faible (1,0e mini), la taille de pixel de 3,76 microns idéale dans de très nombreux cas d'usage et un énorme "puits" à électrons de 50,000 e- ! (à comparer aux 15,000 de la 183 par exemple…)
Note : Les caméras refroidies ont besoin d’un adaptateur secteur 12V. Si vous n’en avez pas, veuillez cliquer sur ce lien pour acheter un adaptateur 12V. (voir produits complémentaires)
Domaines d'application de la caméra
- Images du ciel profond (nébuleuses et galaxies) : en raison de la grande sensibilité du capteur, en association avec des filtres à bande étroite vous obtiendrez les meilleures images possibles des nébuleuses. En augmentant le GAIN (comparable au réglage ISO des appareils photo reflex numériques), vous pouvez réduire le temps d'exposition à moins de 30 secondes pour une utilisation en "visuel assisté". Les effets dus à la turbulence de l'air ou à des imprécisions dans le suivi sont ainsi grandement limités.
- Images lunaires et planétaires : Les temps d'exposition extrêmement courts dus à la sensibilité élevée permettent de "figer" la turbulence de l'air. En raison de la haute résolution du capteur (photosites de seulement 3,76 microns), vous pouvez facilement imager avec votre télescope à des rapports F/D de 10 à 20. L'astronomie vidéo est également possible pour montrer en "live" les planètes ou la Lune à l'écran (en monochrome)
- Imagerie solaire : avec un filtre adapté bien entendu, la grande surface du capteur est un plus indéniable pour des images haute-résolution monochrome dans la raie H-Alpha par exemple
Note : dans tous les cas d'utilisation pour de l'imagerie sur la plage du spectre visible, il faut impérativement compléter la caméra d'un filtre anti-infrarouges !
Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.
- Capteur : Sony IMX533 monochrome 9 MP / 3008 x 3008 pixels
- Dimensions du capteur : 11,31 mm x 11,31 mm
- Taille des photosites (pixels) : 3,76 µm
- ADC : 14 bit
- Refroidissement : Actif par effet Peltier + ventilateur
- Capacité électronique : 50 ke / pixel
- Bruit de lecture : 13,8 e-
- Pic de sensibilité : 91% QE
- Consommation électrique : 12 V, 3 A (nous recommandons une alimentation 5A)

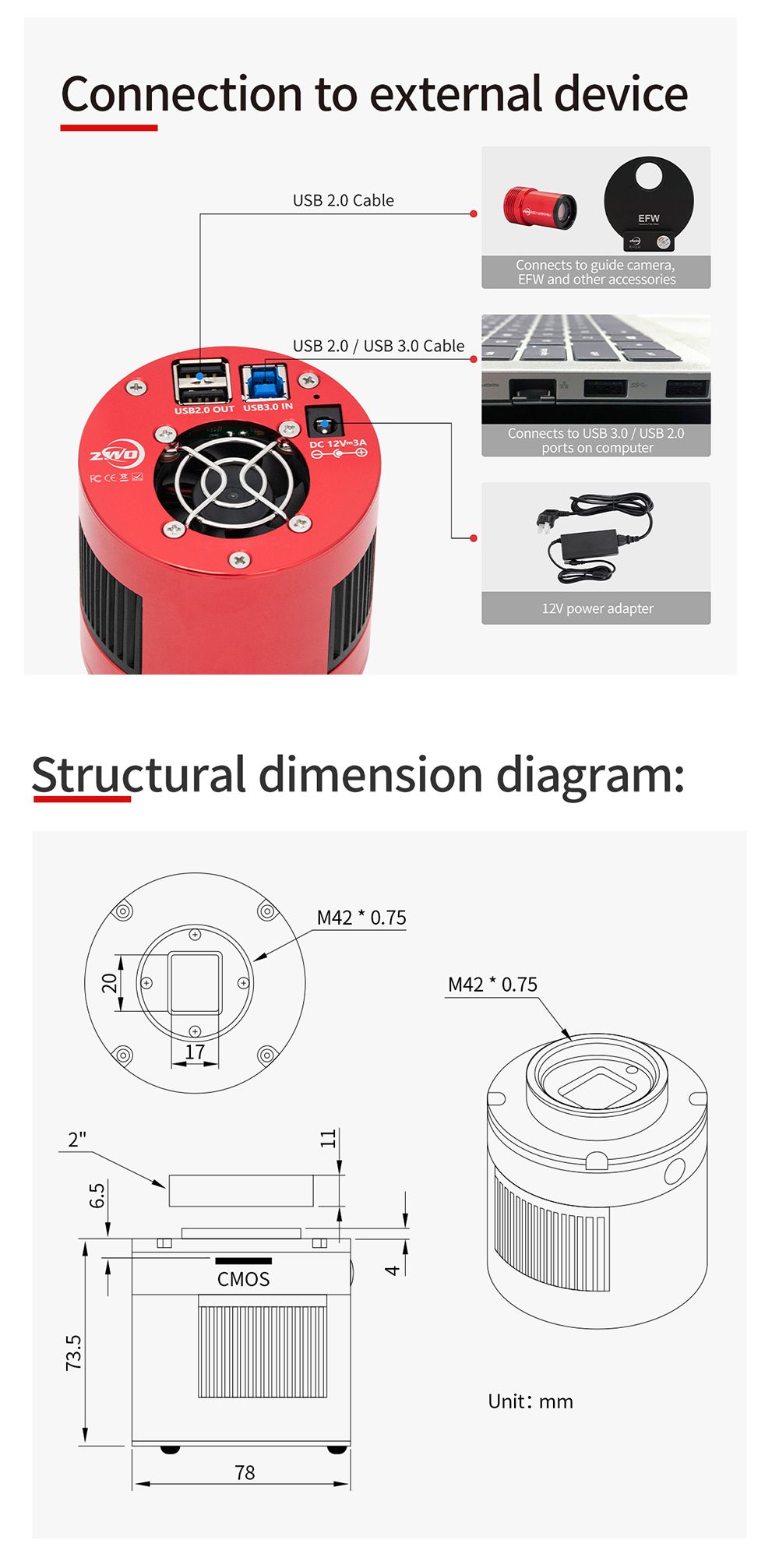

- Filetage avant : T2 (M42x0,75) femelle
- Tirage interne de la caméra : 17,5 mm
- Diamètre : 78 mm
Notice d'utilisation
Vous pouvez trouver quantité de notices d'utilisation à cette adresse : Cliquez-ici !
Installation de votre caméra ZWO
ZWO ne fourni pas de CD avec ses caméras, vous pouvez néanmoins suivre ce petit tutoriel pour télécharger et installer l'ensemble des programmes nécessaires au bon fonctionnement de votre caméra… Notez que nous fournissons également une notice de démarrage rapide en français avec chaque caméra.
1. Installation du pilote matériel :
- Vous pouvez télécharger le pilote matériel ASICAP ici : Cliquez-ici !
2. Installation du logiciel ASICAP :
Ce logiciel vous permet de commencer à utiliser votre caméra et afficher vos premières images, capturer de la vidéo, et valider le bon fonctionnement de l'appareil sur votre ordinateur…
- Si besoin, télécharger et installer la dernière version en cliquant sur le lien suivant : Cliquez-ici !
3. Installation de la plateforme ASCOM :
- Les pilotes ASCOM ont besoin de la plateforme Microsoft .NET Framework 4 ou supérieure pour fonctionner (pas utile à partir de Windows 10).
- Vérifier la version de votre plateforme ASCOM, en cas de doute et dans tous les cas, téléchargez et installer la dernière version.
- Pour télécharger la plateforme ASCOM, cliquez sur le lien suivant : Cliquez-ici !
4. Installation du pilote ASCOM ZWO pour votre caméra
- Pour télécharger le pilote ASCOM de ZWO en dernière version, cliquez sur le lien suivant : Cliquez-ici !
5. Installation d'un logiciel d'astronomie :
- Pour l'acquisition de vidéos planétaires, les logiciels FireCapture, SharpCap ou Planetary-imager, proposés gratuitement, prennent en charge nativement les caméras ZWO.
- Si vous souhaitez connaître la plupart des logiciels recommandés pour l'astronomie, Cliquez-ici !
Avis clients
dimanche 23 octobre 2022
Très bonne cam, pas d'ampglow, bien supérieur à mes apn surtout en période chaude, même avec le refroidissement au mini et des pauses de 300s gain 100. j'ai de superbe résultat sans les flats déjà. Attention capteur carré et de 9mpix seulement , le recadrage n'est pas forcement permit. Le champ est proche de celui d'un capteur 4/3.
