ADC Mk III : Correcteur de dispersion atmosphérique - PA

Réf.: ADC-MK3
claudebot
399,00 €

L'ADC Mk III est un correcteur de dispersion atmosphériques permettant de corriger les aberrations dues à l'atmosphère...

Indisponible

Ce produit est en rupture.
Donnez votre adresse email pour être informé.

Tenez-moi au courant

L'ADC Pierro-Astro' original ! Souvent copié, jamais égalé ! Il est désormais vendu sous appellation Mark III avec un tout nouveau corps mécanique muni d'une couronne d'ajustement unique beaucoup plus pratique que les 2 tirettes…

Un ADC est un accessoire qui vient se positionner entre la Barlow (obligatoire pour la photographie planétaire) d'une part, et la caméra d'autre part. Il constitue le dernier maillon de la chaine optique, avant la roue à filtres et le capteur de la caméra. Il vous permet de corriger la dispersion chromatique induite par l'atmosphère  (effet prismatique) et vous permet de maximiser grandement la qualité de vos photographies planétaires. Cette correction doit être dans la même direction que la verticale de votre lieu, la dispersion chromatique étant toujours verticale, et de puissance égale afin de compenser l'aberration chromatique, ni trop, ni trop peu.

EtoileSSADCEtoileAVADC

Sans ADC
Avec ADC

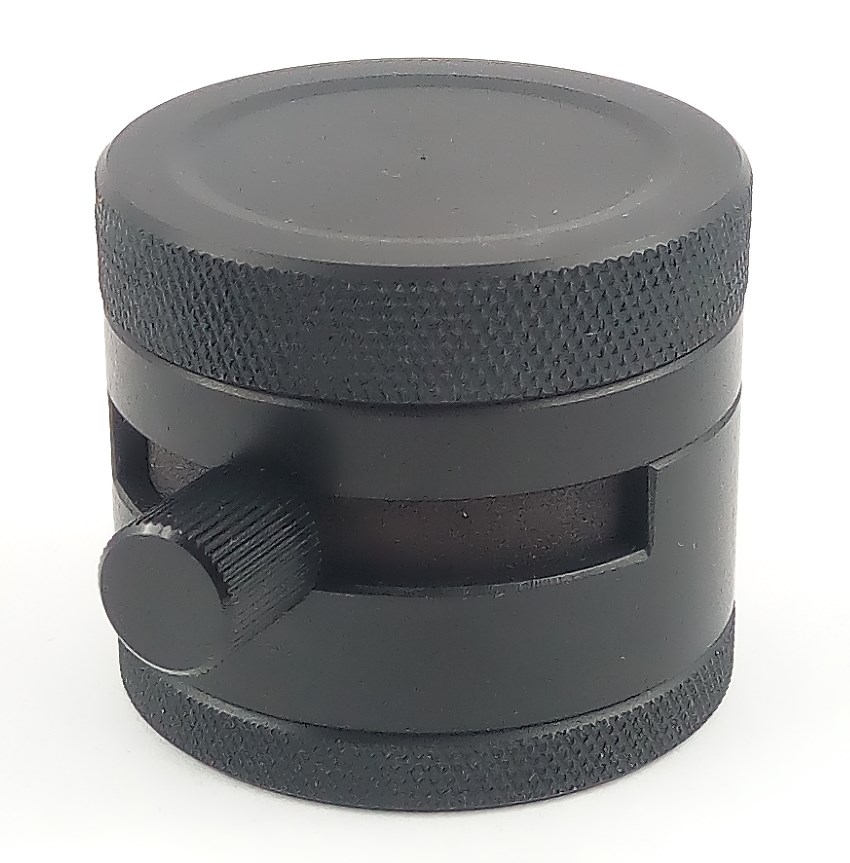

Le tout nouvel ADC-MK3 Pierro-Astro' est révolutionnaire de par sa conception : contrairement aux ADC de nos concurrents, il est muni d'un seul bouton (au lieu de 2) qui permet de séparer le réglage de l'angle de correction du réglage de la puissance de correction.

Réglage de l'angle de correction (en rouge sur la photo explicative) :

La molette simple de l'ADC-MK3 peut être déplacée lattéralement afin d'ajuster l'angle de la correction sans devoir dévisser vos accessoires ou retoucher le cadrage. Ce réglage lattéral s'effectue sur 120° désormais et permet donc le suivi d'une planète en mode équatorial jusqu'à 8h d'affilé sans devoir bouger vos autres éléments mécaniques.

Réglage de la puissance de correction (en vert sur la photo explicative) :

Le bouton moleté tourne sur lui-même à la manière de la couronne d'une montre : il suffit de le faire tourner dans le sens des aiguilles d'une montre pour augmenter l'ouverture des prismes, et dans le sens inverse pour diminuer l'ouverture des prismes. Ce réglage est très précis car il est démultiplié. Le bouton moleté doit effectuer 1,5 tour pour que les prismes effectuent une rotation de 90° chacun ! Cela procure une plus grande précision que les "tirettes" des ADC habituels.

Pourquoi choisir un ADC Pierro-Astro' plus cher que ses concurrents ?

  • Pour sa facilité d'utilisation : avec un seul bouton ergonomique, et aidé par FireCapture et par son assistant de réglage d'ADC, vous ferez des merveilles en quelques minutes !
  • Pour la qualité de fabrication de ses prismes ! Utiliser un ADC permet de corriger la dispersion atmosphérique pour obtenir les toutes meilleures images du ciel, il apparaît incongru d'opter pour des prismes de qualité mauvaise ou moyenne pour faire de la haute résolution planétaire !
  • Pour son traitement anti-reflets : nos ADC sont les seuls à proposer un traitement anti-reflets sur un substrat compatibles UV pour l'imagerie de Vénus. Pourquoi vous priver de toutes les possibilités d'imagerie ? Une solution d'imagerie ultime est une solution qui permet de tout imager, du moins toutes les planètes "intéressantes" ! (Vénus, Mars, Jupiter, Saturne, la Lune…)
  • Pour la transmission élevée de son substrat : les prismes des ADC Pierro-Astro' sont réalisés en silice fondue, de la plus haute qualité, qui laisse passer l'UV et propose la meilleure bande passante sur l'ensemble du spectre.
  • Parceque nous ne laissons jamais tomber nos clients ! Les clients des tous premiers ADC se voient proposer des solutions de mise à jour vers ADC-MK3 à moindre coût ! Nous assurons un SAV de qualité et nos produits sont fabriqués en France.
  • Parceque vous soutenez le petit artisanat et les laboratoires d'optique français, une qualité reconnue dans le monde entier, un gage de qualité pour vous, et de pérénité pour tous.

Facilité d'utilisation :

Nous recommandons l'utilisation de caméras astronomiques COULEUR associées au logiciel FireCapture pour un réglage simple et rapide de votre ADC. FireCapture permet désormais une assistance complète et ultra-simplifiée de réglage de l'ADC avec une caméra couleur ! L'ADC-MK3 permettant de distinguer angle et puissance de correction, il vous est très simple de l'utiliser avec FireCapture et l'assistant de réglage ADC

L'ADC MK3 "pack" 31,75mm est désormais livré avec notre support pour barlow AC0105 qui sert de porte-oculaires 31,75mm ou de support barlow. Avec ce pack vous pouvez utiliser l'ADC avec un oculaire pour une utilisation visuelle, ou vous servir du support-barlow (partie haute sur la photo) pour la photographie en y insérant un corps optique de barlow et en le vissant AVANT l'ADC. (voir page décrivant l'AC0105)

New : for english talkers ;-) here is a very complete article about ADC from Martin Lewis : Click-here !

L'ADC MK3 Pierro-Astro' est le meilleur choix actuellement disponible sur le marché des ADC. Il alie la meilleure qualités de prismes proposés, à une fabrication mécanique 100% française réputée et de qualité.

L'ADC Pierro-Astro' c'est :

  • Deux prismes de 2,5° puissants, fabriqués en France de très haute qualité, en Silice fondue (au lieu du BK7 standard) avec un haut niveau de surfaçage (L/10 mini)
  • Des supports de prismes en plastique résistant à l'acétone, imprimés numériquement sur machine laser en France
  • Un système d'ajustement monté sur roulements à billes
  • Des traitements anti-reflets modernes et très performants y compris dans l'U.V. (Venus)
  • Une mécanique de précision fabriquée en France
  • Un nouveau corps mécanique avec une finition en hausse et une utilisation possible en T2 et/ou en M48 sans rien rajouter.

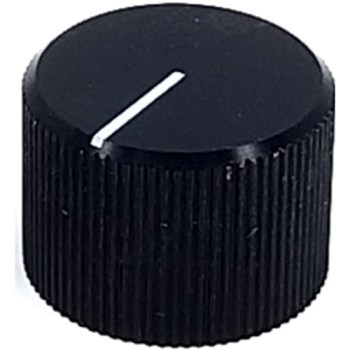

  • Un bouton moleté en aluminium anodisé noir et monté sur axe en acier inox très ergonomique et facile à utiliser.
  • Un tirage mécanique de seulement 25mm ! (plus un tirage optique d'environ 2,45mm)

Le traitement anti-reflets toutes surfaces des prismes et leur substrat en silice fondue ont été choisis afin de vous offrir les meilleures performances possibles, y compris en UV pour l'imagerie de Venus, et éviter le plus possible les effets de "ghosting" (reflets) résultant de l'emploi de prismes dans une chaine optique. Les porte-prismes sont fabriqués dans un métériau plastique résistant à l'acétone, facilitant du coup le nettoyage des optiques !

Nous vous proposons un exemple de montage qui référence quelques-uns des accessoires que vous pourrez utiliser avec votre A.D.C. (voir photos ci-dessus). Adapté à l'imagerie planétaire, à la spectroscopie, à l'observation, et également à l'imagerie du ciel profond (imagerie large bande) pour les petits capteurs, l'ADC vous servira dans de nombreux cas et vous permettra d'utiliser votre instrument au maximum de ses capacités en éliminant la quasi-totalité du chromatisme atmosphérique.

Nous recommandons d'utiliser l'ADC avec une barlow de grande qualité. Typiquement une barlow VIP Baader 2x directement vissée devant l'ADC. Tirage recommandé (total) : 64mm y compris les 25mm de l'ADC et le tirage interne de votre caméra.

Filetages et assemblage :

Nous avons essayé de préparer l'avenir avec cet ADC MK3 et avons choisi de permettre un maximum d'adaptations. Aussi, l'ADC MK3 est pourvu d'un filetage T2 male du côté oculaire/caméra, et d'un filetage M48 standard femelle côté télescope. Il est en outre fourni avec une bague adaptatrice M48/T2. Cette combinaison vous permet de nombreuses possibilités :

  • ADC sans bague adaptatrice T2/M48 : M48 femelle à l'avant et T2 mâle à l'arrière
  • ADC avec bague adaptatrice T2/M48 vissée à l'avant : Ensemble male/femelle T2
  • ADC avec bague adaptatrice T2/M48 vissée à l'arrière : Ensemble male/femelle M48

...avec votre ADC et cette bague (fournie en standard), vous pouvez donc opter pour de nombreuses possibilités et adaptations !

Tous nos ADC sont livrés avec des bouchons T2 male/femelle moletés en aluminium de qualité.

Vous pouvez télécharger la notice en Français ici : Cliquez-ici !

Bien entendu il existe sur le marché des produits chinois concurrents bas de gamme, ou des produits excessivement chers et inabordables. Nous pensons que le haut niveau de qualité offert par notre ADC, allié à un tarif raisonnable, en fait un maitre-choix par rapport aux produits concurrents. En effet, quel est l'intérêt d'utiliser un ADC si ses optiques sont moyennes voire médiocres d'une part, et quel est l'intérêt d'un ADC dont le prix atteint 3x (ou plus) celui du télescope lui-même ?

L'A.D.C. MK3 Pierro-Astro' a été conçu et il est réalisé en France. Acheter un matériel "Made in France" est rare et nous paraît précieux de nos jours, surtout lorsqu'il offre un tel niveau de rapport qualité/prix !

Théorie

La lumière provenant des étoiles, des planètes et des autres objets du ciel profond, voyage dans le "vide" puis traverse l'atmosphère terrestre avant de nous parvenir. Ce changement de milieu provoque alors une dispersion chromatique en déviant cette lumière verticalement, plus ou moins fortement, en fonction des longueurs d'onde de ses composantes, à la manière d'un prisme. Ce phénomène est aisément visible sous la forme de liserés rouge/bleu autour des sujets observés. Cette dispersion atmosphérique, dépendant de la hauteur des astres dans le ciel et des longueurs d'onde, engendre une perte de contraste, de résolution et diminue la quantité de détails accessibles pour vos images et vos observations. Plus l'objet est élevé dans le ciel, moins le chromatisme atmosphérique est important (et inversement), et ne disparait pas totalement au Zénith. Souvent moins pénalisante que la turbulence, et affectant surtout les instrument d'un diamètre de plus de 200mm, ce chromatisme vient s'ajouter à l'ensembles de facteurs dégradant votre image et sa correction permet donc d'obtenir de meilleures images. Pour tout savoir sur la dispersion atmosphérique, consultez l'excellente page de JP. Prost cliquez-ici !

Un A.D.C. (de l'Anglais Atmospheric dispersion corrector), ou correcteur de dispersion atmosphérique, est un accessoire opto-mécanique composé de deux prismes contrarotatifs permettant de corriger ce chromatisme.

EtoileSSADCEtoileAVADC

Sans ADC
Avec ADC



Ci-dessous, une superbe photo de Saturne, réalisée par JP. Prost et deux essais sur Jupiter par Pierre FRANQUET avec l'ADC Pierro-Astro' :

Saturne jpp Jupiter3 Jupiter4

 Attention : un ADC est un accessoire optique constitué de deux prismes. Les effets optiques des prismes dans une chaine optique sont généralement très "mauvais" à savoir qu'ils génèrent du chromatisme (effet qu'on leur demande dans le cas présent), et toutes sortes d'aberrations telles que de l'astigmatisme. Les effets "négatifs" des ADC diminuent avec l'augmentation du rapport F/D. C'est pourquoi nous recommandons d'utiliser l'ADC avec un rapport F/D au grand minimum de F/10 et plus. F/15 à F/20 est également recommandé.

 Attention : tous les ADC récents sont livrés avec une étiquette de garantie empêchant d'ouvrir l'ADC. La garantie sera rompue et non applicable si l'étiquette de garantie est retirée ou abimée.

Vous pouvez télécharger la notice en Français ici : Cliquez-ici !

Nous avons fait réaliser des mesures par un laboratoire indépendant pour avoir des données précises sur la qualité optique de nos A.D.C. Le graphe ci-dessous présente la transmission de lumière mesurée, d'un ADC complet (2 prismes) sur un spectre important. Ces mesures donnent une indication important sur la qualité des traitements anti-reflet appliqués aux optiques et la qualité du substrat.

De même, les mesures d'un système A.D.C. complet à l'interféromètre nous ont montré une erreur du front d'onde RMS de 32nm et P-V de 164nm (surface complète y compris les bordures). Mesuré au centre, sur un diamètre de 8mm (partie généralement utilisée en photographie planétaire) les mesures atteignent une erreur RMS de 4,98nm et P-V de 38nm. Ces mesures, réalisées sur un couple de prismes au hasard, ne sont pas établies pour une seule surface mais pour le système complet (4 surfaces) et témoignent de la qualité extrème des composants.

Type de l'ADC ADC MK3 conçu, fabriqué et assemblé en France
Filetages T2 mâle et M48 femelle + Bague adaptatrice M48/T2
Tirage mécanique effectif 25mm (tirage mécanique) - 2,45mm (tirage optique au centre) soit un tirage effectif global de 22,5mm environ.
Ouverture optique utile 24mm utile
Optique 2 prismes UVFS
Déviation d'Angle de Bord (°) 2.5°
Précision de Surface (Lambda) 1/10 PTV
Traitement antireflets U.V. : FMC toutes surfaces, reflexion inf. à 0,5% entre 300nm et 700nm / surface. Compatible photographie couleur ou UV
Surface latérale Noircie pour un meilleur contraste
Substrat Silice fondue haute qualité, transmission : 170nm à 2500nm (la transmission des prismes dépend aussi du traitement anti-reflet)

Éléments livrés

  • ADC-MKIII
  • Bouchons métal T2 mâle et femelle
  • Bague adaptatrice T2-M48 côté télescope
  • Notice d'utilisation

Vous pouvez télécharger la notice en Français ici : Cliquez-ici !

Vous pouvez utiliser votre ADC MK3 en photo ou en visuel avec très peu d'éléments. Nous recommandons une solution simple et efficace :

Pour les Schmidt-Cassegrain et lunettes à F/6 - F/10

  • Barlow VIP Baader (partie n°14, voir schéma VIP)
    ou un adaptateur photo AC0104 (coulant 50,80mm) ou AC0105 (T2) dans lequel vous visserez directement la partie optique de la VIP
  • ADC MK3
  • Tubes allonge T2 type AC0057.lot + Caméra : prévoyez environ 40~60mm de tirage entre l'ADC et le capteur de la caméra
    ou Tubes allonge T2 + Porte-oculaires AC0105 + oculaires

Pour les Newton F/4

  • Barlow FFC Baader  (voir schémas FFC) ou APM 2,7x ou Barlow VIP Baader (partie n°14, voir schéma VIP)
  • ADC MK3
  • Tubes allonge T2 type AC0057.lot + Caméra : prévoyez environ 75~125mm de tirage entre l'ADC et le capteur de la caméra
    ou Tubes allonge T2 + Porte-oculaires AC0105 + oculaires

Pour les Newton F/5

  • Barlow APM 2,7x ComaCorr dans l'adaptateur AC0104 dans le porte-oculaires 2" du télescope
  • ADC MK3
  • Tubes allonge T2 type AC0057.lot + Caméra : prévoyez environ 50~70mm de tirage entre l'ADC et le capteur de la caméra
    ou Tubes allonge T2 + Porte-oculaires AC0105 + oculaires

Pour les Maksutov et autres instruments à F/15 et plus

  • AC0010 ou AC0104 ou AC0011 (pas de barlow nécessaire à priori) ou TSSC-T2L + TST2ROT pour une adaptation filetée
  • ADC MK
  • Tubes allonge T2 type AC0057.lot + Caméra : prévoyez environ 40~60mm de tirage entre l'ADC et le capteur de la caméra
    ou Tubes allonge T2 + Porte-oculaires AC0105 + oculaires

Dans tous les cas vous pouvez ajouter des tubes allonge T2 si besoin, selon le grandissement souhaité et la puissance souhaitée pour l'ADC.

Nous recommandons d'utiliser une bague rotative dans votre solution photo en avant de l'ADC par exemple une TST2ROT ou une TSROTM48. (selon votre montage)
