Rondelle anti-grip pour frein DEC pour monture AZ-EQ6 - PA

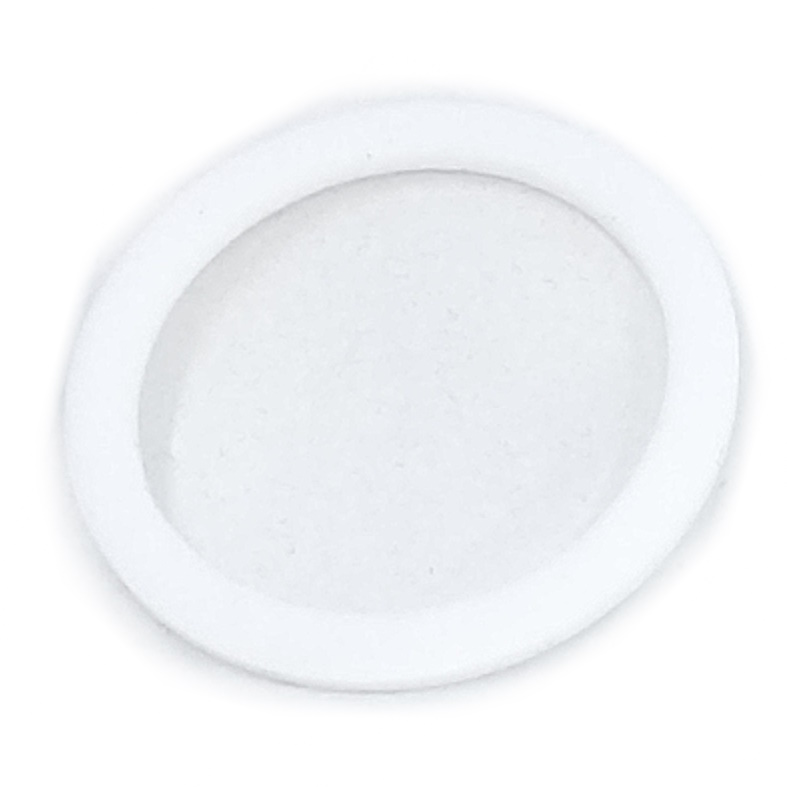

Cette rondelle vous permet d'éviter de "bloquer", parfois définitivement, le système de frein de l'axe DEC de votre monture AZ-EQ6. En effet si vous vous trompez en serrant le frein, vous pouvez le coincer avec le bout de l'axe en aluminium. L'ensemble aura tendance à "coller" parfaitement et sera impossible à desserrer à moins de tout casser. C'est pourquoi nous proposons cette petite rondelle dont les dimensions conviennent parfaitement pour empêcher ces 2 éléments de se "figer".

Lorsque le frein se "bloque" en position ouverte parcequ'on a trop tourné vers la gauche, il faut le décoincer en tapotant le cabestan doucement avec une petite massette caoutchouc vers la droite.

Placez vous bien en face de la monture, face nord, en fase de la sortie haute du viseur polaire, demandez à quelqu'un de tenir la platine télescope pour ne pas qu'elle tourne, et tapotez le cabestan pour le faire tourner de gauche à droite. Une fois débloqué utilisez une rondelle anti-grip pour éviter de nouveau de vous tromper de sens :-)

Installation de la rondelle

(voir photos ci-dessus)

Au préalable retirez tous télescope ou contrepoids de la monture.

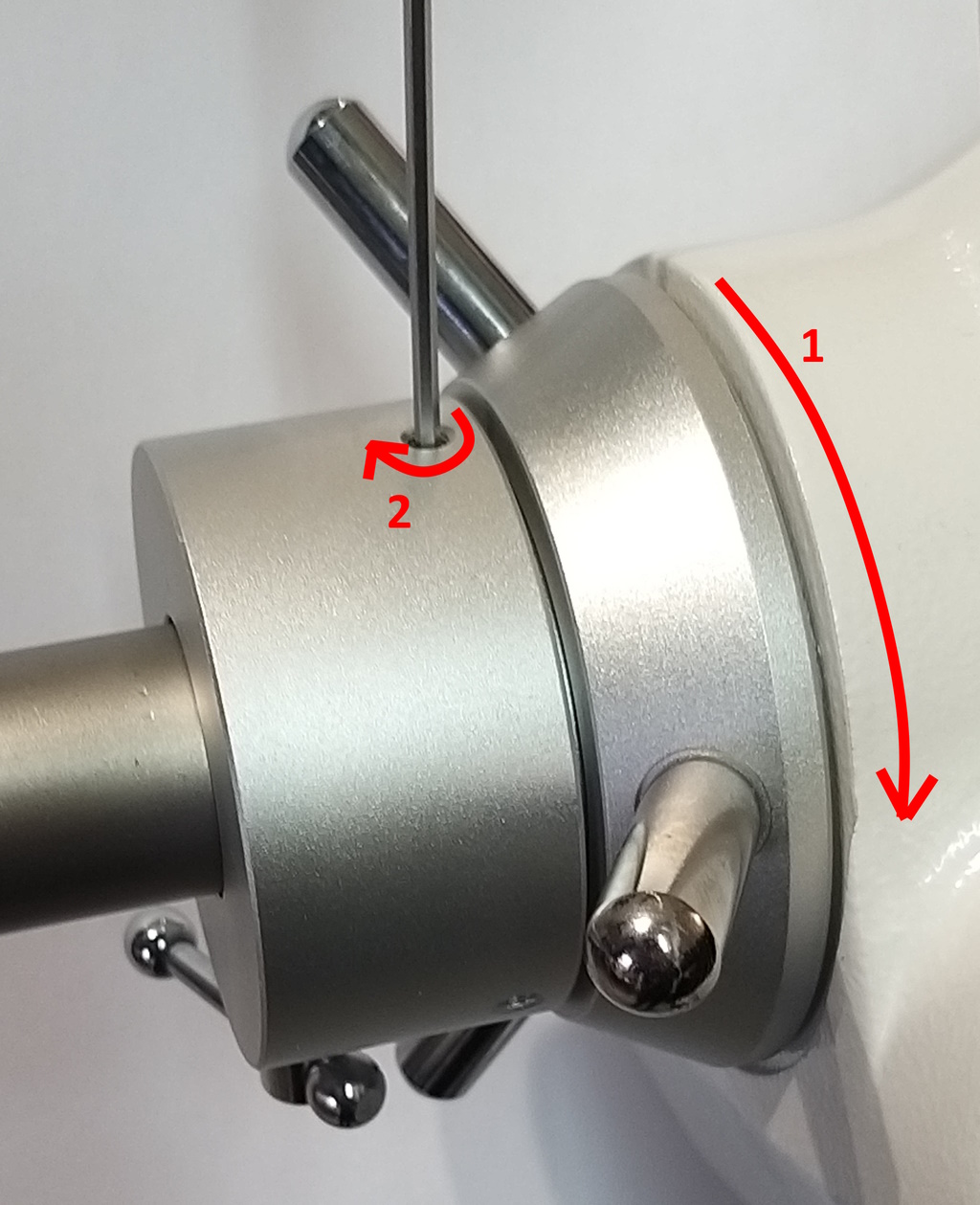

• 1. Serrez bien le frein de déclinaison de votre AZ-EQ6 (voir photos ci-dessus) en tournant dans le sens gauche -> droite…
• 2. Désserrez les 3 petites vis pointeau du support de barre de contrepoids de quelques tours avec une clé allen

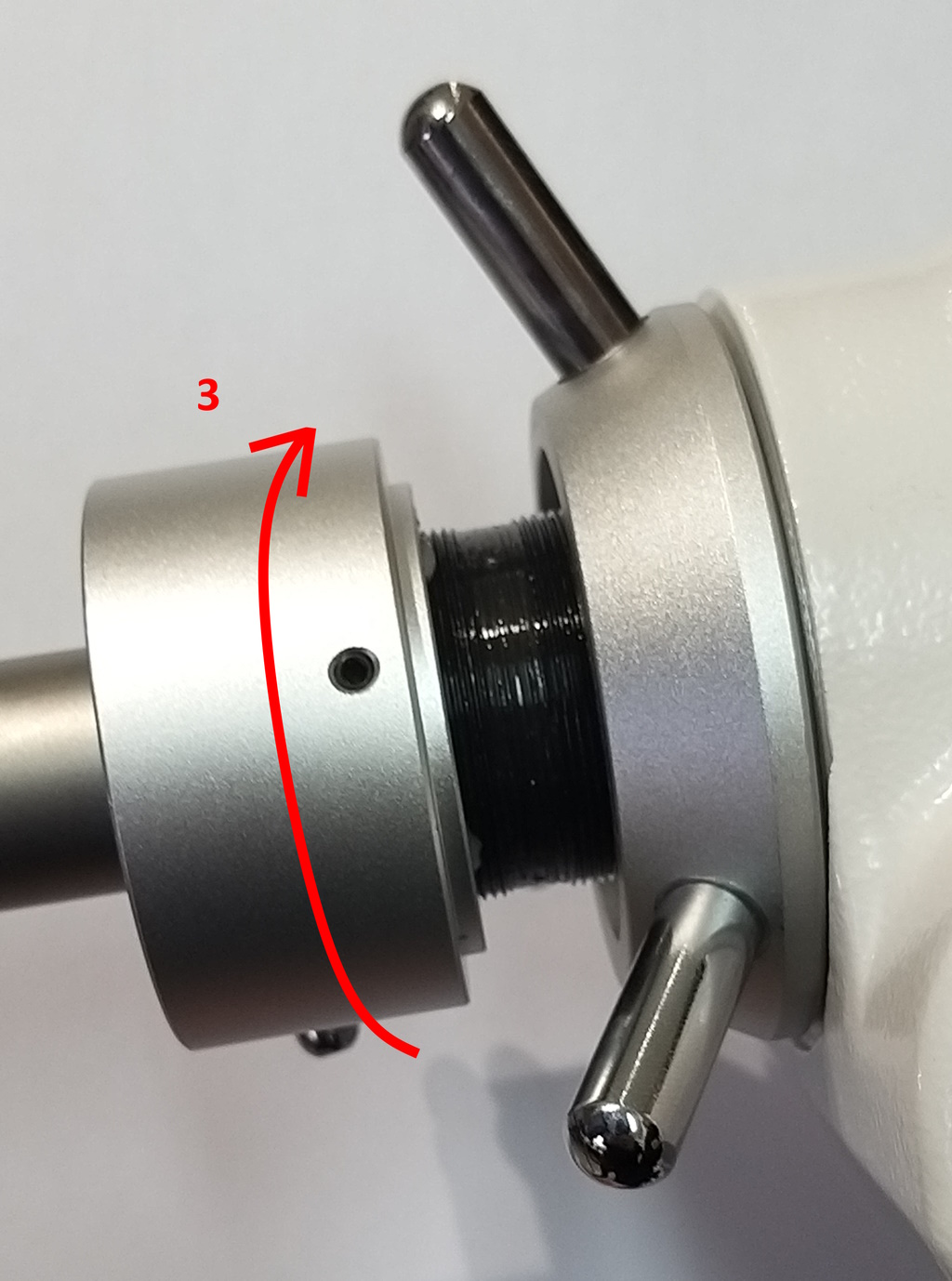

• 3. Dévissez le support de barre de contrepoids et retirez-le de la monture

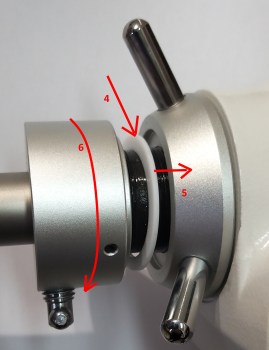

• 4. Insérez la rondelle
• 5. Placez bien la rondelle dans le "creux" du frein de déclinaison
• 6. Revissez le support de barre de contrepoids

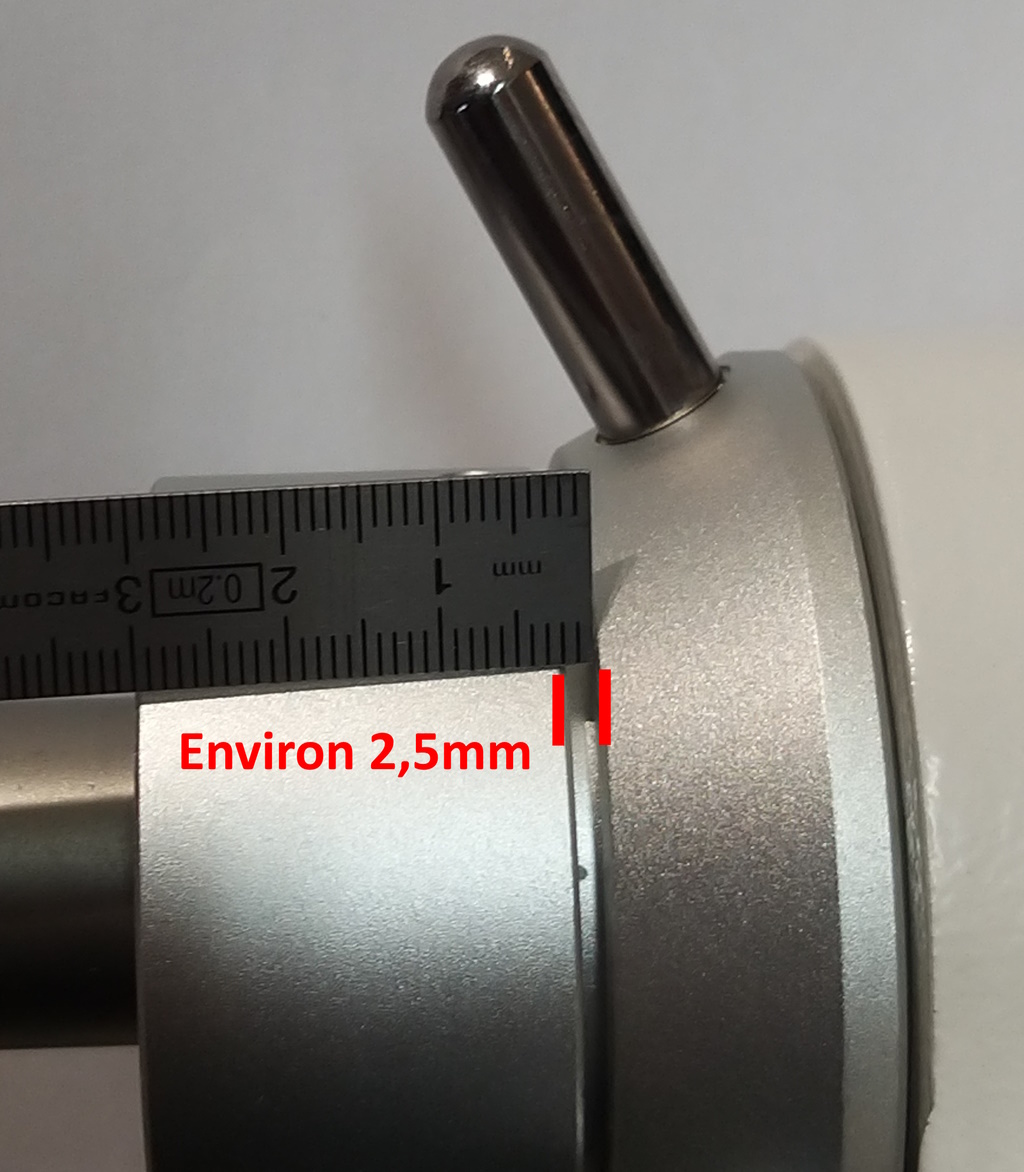

• 7. Laissez environ 2,5 mm de "jeu" entre le support et le frein de déclinaison. Testez en desserrant le frein, vous devez avoir au moins un demi-tour de liberté pour permettre de serrer-désserrer le frein
• 8. Resserrez les vis pointeau sur le pourtour du support de barre de contrepoids : installation terminée !
