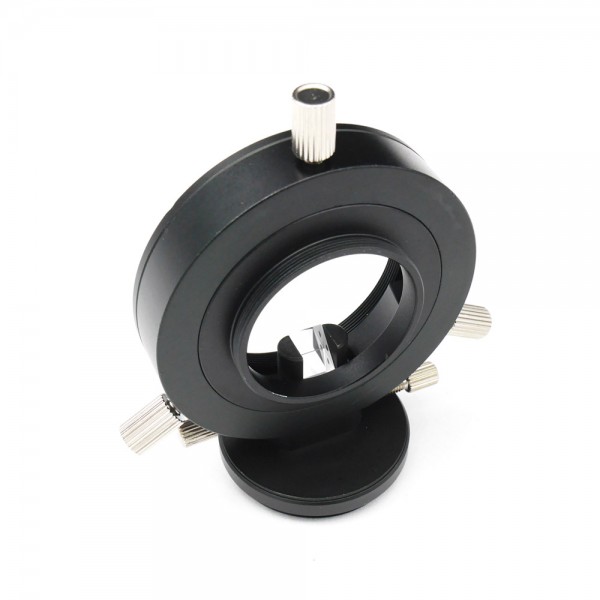

Diviseur optique OAG standard - ZWO

Réf.: ZWOAG
CCBot/2.0 (https://commoncrawl.org/faq/)
158,00 €

Le complément idéal d'une caméra ZWO et de sa roue à filtres...

Produiten stock

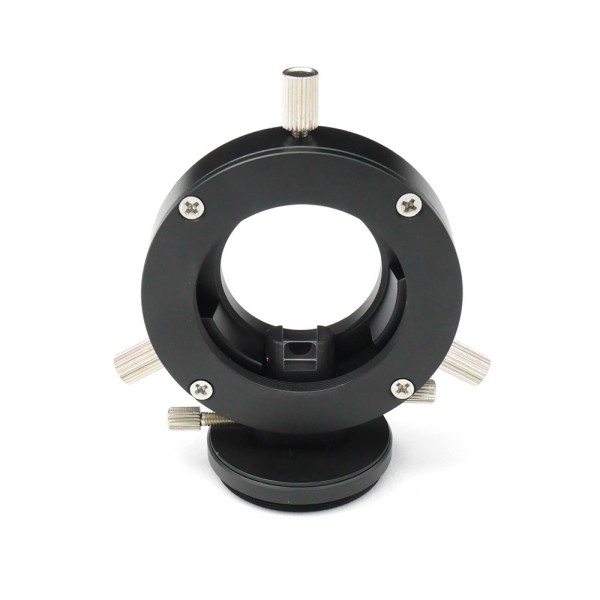

En complément de ses caméras et de la roue à filtres spécifiquement dédiés, ZWO a développé un diviseur optique ou guideur hors-axe, qui permet de faciliter les tâches d'autoguidage en évitant l'emploi d'un instrument secondaire et procure tous les réglages nécessaires à ce type d'accessoires.

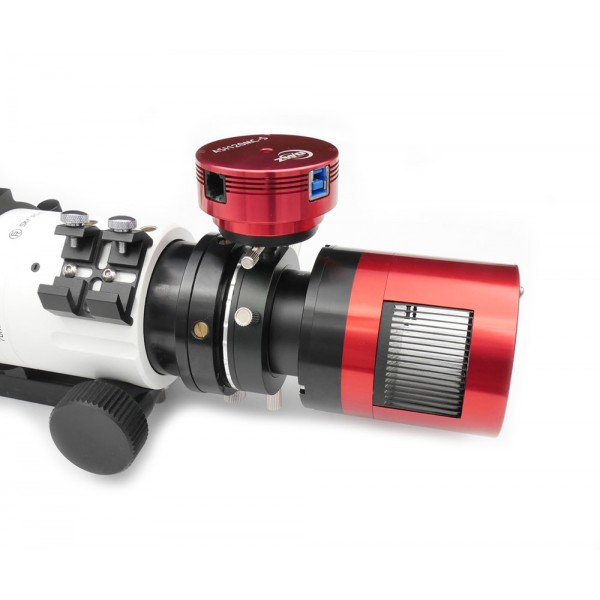

Un OAG vous permet de placer la caméra de guidage directement dans le chemin optique de la caméra imageuse, avec un prisme qui renvoi l'image "hors-axe" vers la caméra de guidage.

Exemple d'utilisation avec une caméra ZWO dont le tirage interne (back-focus) est de 17,5 mm et un correcteur de champ ou de coma dont le tirage optimal est de 55 mm :

  • Rondelle(s) d'espacement de 1 mm de 42 ou 48 mm (dépend du filetage de connexion au correcteur)
  • Diviseur optique ZWO (tirage 16,5 mm)
  • Tube d'extension T2 longueur 20 mm (ou tube d'extension M48 de 20 mm ou roue à filtres…)
  • Caméra ZWO ou Altair-Astro' (tirage interne 17,5 mm)

Tirage total : 55 mm

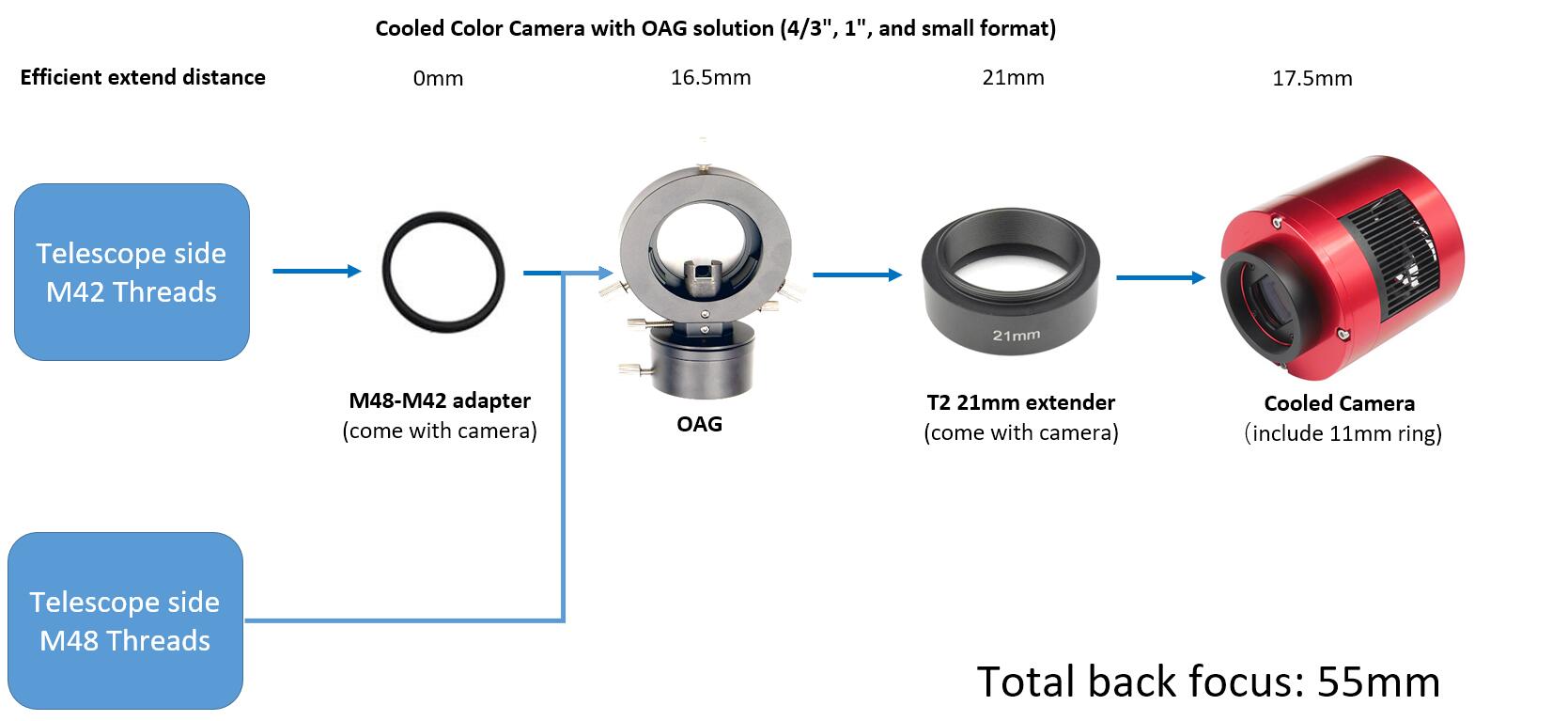

Cooled Color Camera with OAG solution

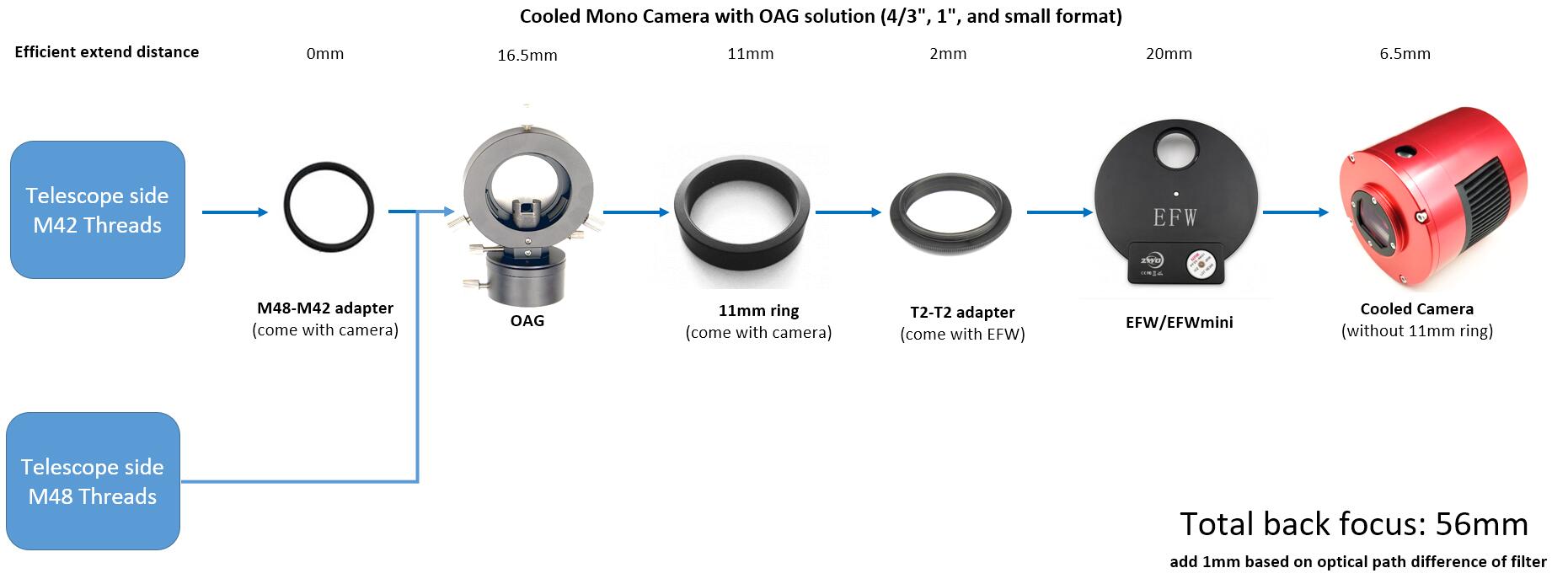

Cooled Mono Camera with OAG solution

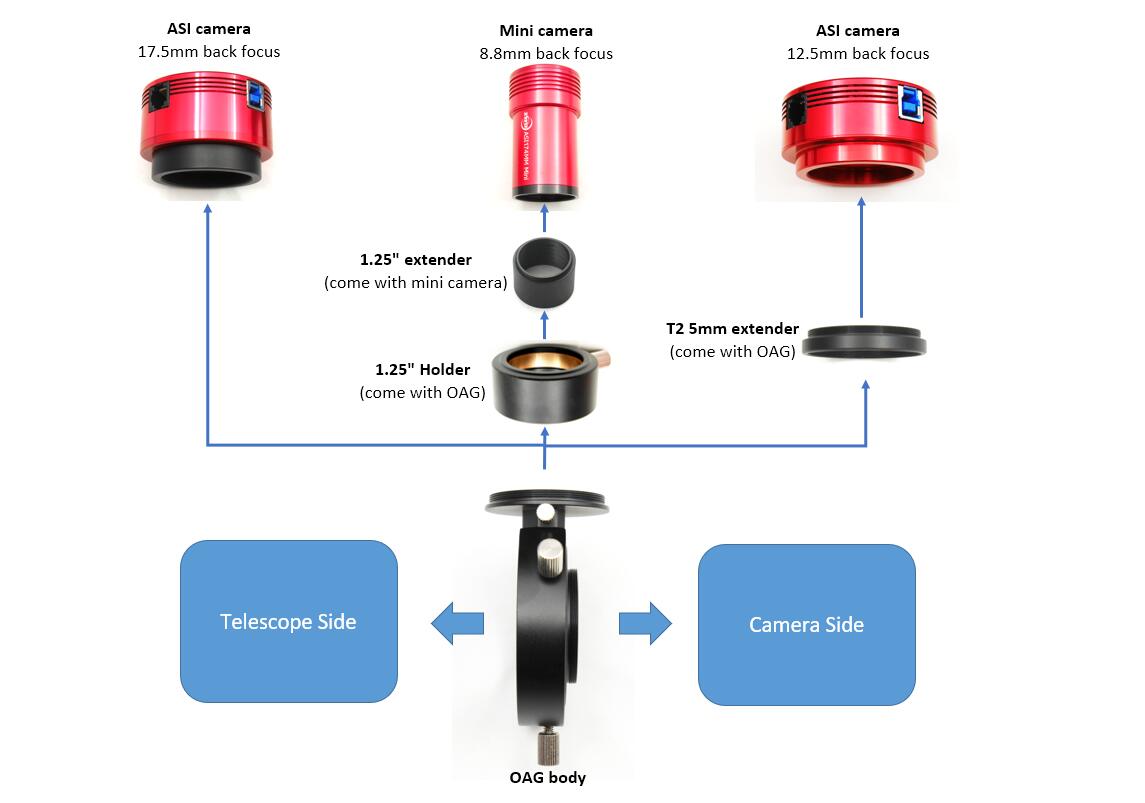

OAG4



 Note : La notice est téléchargeable via un lien situé sur votre facture. La facture se trouve en ligne sur votre compte client. Ce lien s'activera une fois votre commande validée et expédiée, vous permettant de télécharger la notice autant de fois que souhaité. Ce lien est nominatif et crypté et ne fonctionne que lorsque vous êtes connecté au site Pierro-Astro' avec votre compte client et que votre commande est expédiée. Les notices ne doivent pas être diffusées, vendues, copiées vers des tiers sans la permission explicite de Pierro-Astro'.

Connection au télescope: M48x0,75 - (femelle) et T2  (M42x0,75) femelle (avec bague adaptatrice M48-T2 fournie)
Connection à la camera : T2 et M48x0,75 mm (male)
Tirage optique : 16,5 mm

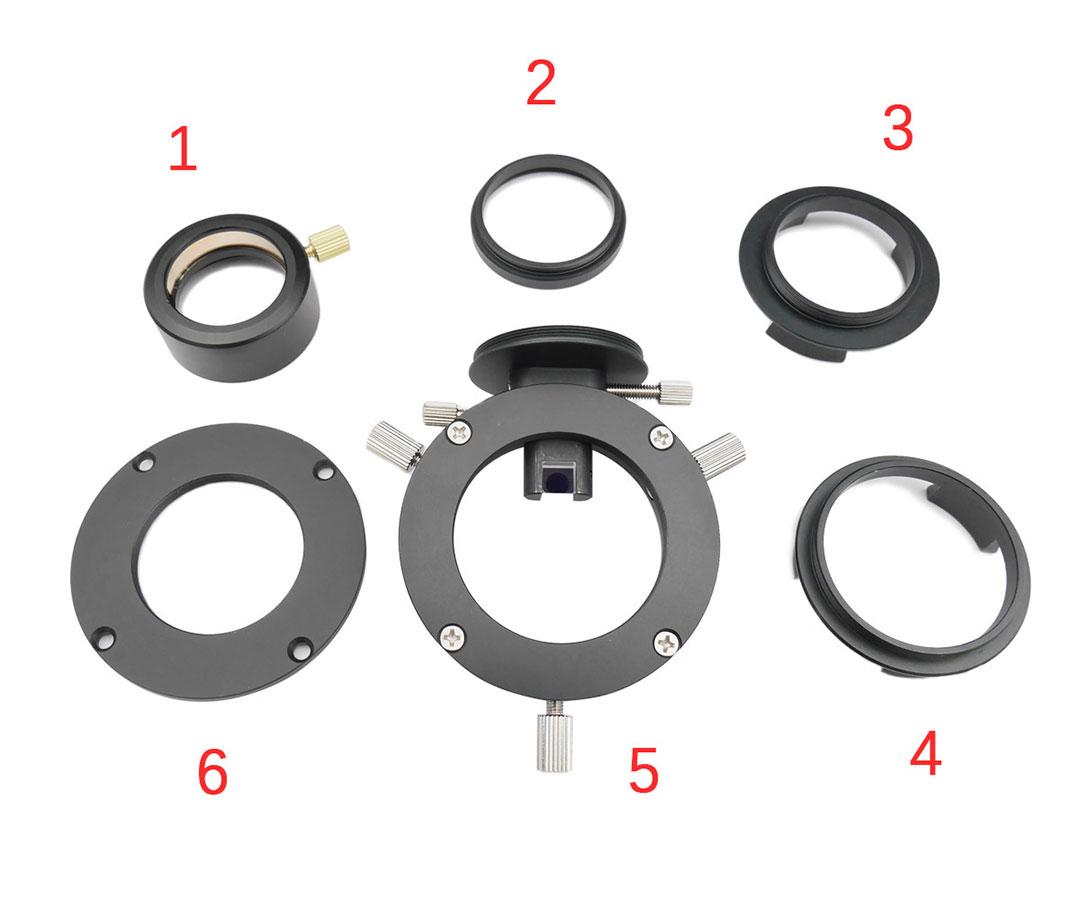

  • 1. porte oculaires 1,25" pour filteage T2 pour la caméra hors-axe d'autoguidage avec serrage annulaire
  • 3. Tube allonge 5 mm T2 pour ajustement optimal de la position de la caméra d'autoguidage
  • 3. Adaptateur T2 (M42x0,75) pour caméra d'imagerie
  • 4. Adaptateur M48x0,75 pour caméra d'imagerie
  • 5. Corps du diviseur optique lui-même avec filetage M48 côté télescope
  • 6. Adaptateur T2 (M42x0,75) pour le côté télescope, peut être utilisé à la place de l'adaptateur M48

(voir photo)
