Lunette astronomique 114/800 FCT-114DF tube seul - Takahashi
En Bref :
- Triplet apochromatique à lentille fluorite, 114 mm de diamètre utile et 800 mm de focale, soit une ouverture de F/D 7.
- Tube de 114 mm de diamètre extérieur, exactement la valeur du diamètre utile, pour une compacité rare à cette ouverture.
- Porte-oculaires surdimensionné à mise au point démultipliée, du type de celui de la FSQ-85ED, pour limiter le vignetage sur les grands capteurs.
- Rapport de Strehl visuel de 97,5 %, qui approche celui de la série TOA.
- Pare-buée rétractable, tube de 795 mm replié pour un transport aisé.

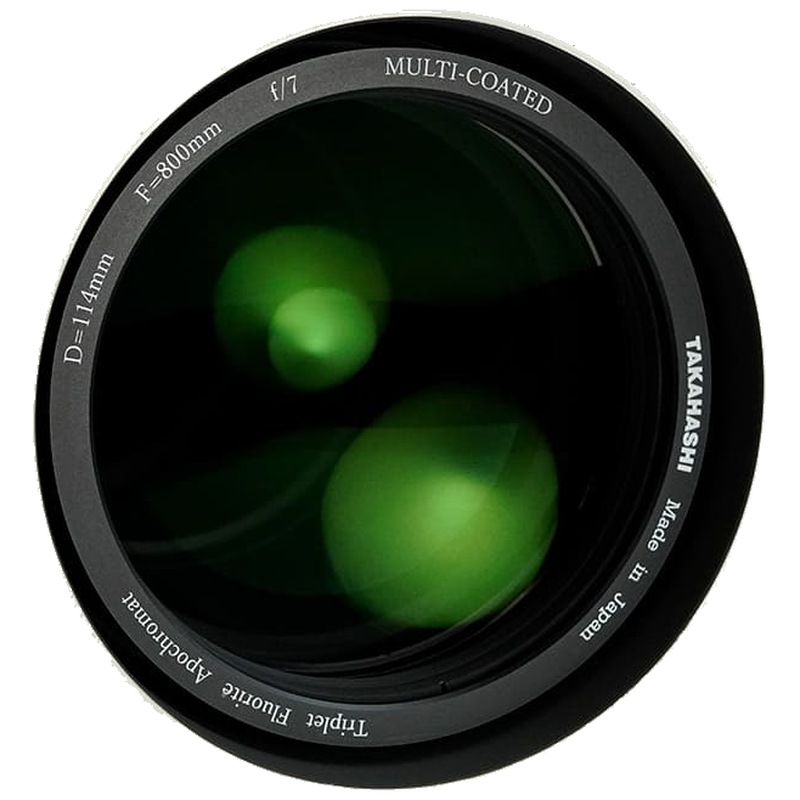

La FCT-114D est une lunette apochromatique à trois lentilles réparties en trois groupes, dont une en fluorite placée entre deux lentilles en verre crown. Cette formule à triplet rapproché corrige la couleur au niveau des meilleures lunettes de la marque tout en autorisant un barillet plus simple et plus court que celui d'un triplet à lames d'air.
C'est ce barillet qui permet de ramener le diamètre extérieur du tube à 114 mm, soit la valeur même du diamètre utile. La lunette reste donc transportable et se pose sur des montures raisonnables, ce qui est peu courant à cette ouverture.
La version dédiée à la photographie : la FCT-114DF se distingue de la FCT-114DS par son porte-oculaires de grand diamètre, doté d'un mécanisme de mise au point démultipliée monté sur le côté droit. Ce passage plus large réduit le vignetage et permet d'exploiter pleinement un capteur 24x36. Associée au correcteur de champ dédié, elle éclaire la totalité du champ plein format.
Accessoires optiques dédiés : Takahashi annonce un correcteur de champ FCT-L 0,99x, qui porte la focale à 795 mm à F/D 7 avec un cercle image de 55 mm, et un réducteur FCT-L 0,8x, qui la ramène à 639 mm à F/D 5,6 avec un cercle image de 44 mm. Sur la FCT-114DF, le correcteur éclaire pratiquement à 100 % le format 24x36 et le réducteur conserve environ 90 % d'éclairement dans les angles extrêmes. Ces deux accessoires sont encore en développement chez le fabricant et leur prix n'est pas communiqué.
- Conception optique : triplet apochromatique, trois lentilles en trois groupes, dont une en fluorite.
- Diamètre utile : 114 mm.
- Focale : 800 mm.
- Ouverture relative : F/D 7.
- Rapport de Strehl visuel : 97,5 %.
- Diamètre du tube : 114 mm.
- Diamètre du pare-buée : 145 mm.
- Longueur du tube : 884 mm pare-buée déployé, 795 mm rétracté.
- Porte-oculaires : de grand diamètre, avec mécanisme de mise au point démultipliée monté à droite.
- Chercheur : en option.
- Colliers dédiés : référence TKA34420, pour tube de 114 mm de diamètre.
- Poids du produit : 5,5 kg.
Documentation
Takahashi publie pour chaque instrument un schéma de montage, le « system chart », qui donne l'ordre exact des pièces entre la lunette et l'oculaire ou l'appareil photo. Chaque pièce y porte deux identifiants : un numéro de repère sur le dessin (13, 46, 70S…) et sa référence de commande (TKP00113, TKP00101…). Nos fiches produit reprennent ce numéro de repère dans leur titre, ce qui permet de passer du schéma à la référence sans se tromper.
- Présentation technique de la FCT-114D : Cliquez-ici ( PDF, en anglais ) !
- Schéma de montage photo et visuel de la FCT-114DF : Cliquez-ici ( PDF, en anglais ) !
- Schéma de montage avec l'extendeur 2x : Cliquez-ici ( PDF, en anglais ) !
- Schéma de montage avec l'extendeur 4x : Cliquez-ici ( PDF, en anglais ) !
Éléments livrés
- Tube optique FCT-114DF avec son pare-buée rétractable.
- Porte-oculaires démultiplié.
- Bague de liaison (DT) de la FSQ-85ED, repère n°10 du schéma, référence TKP37001.
- Douille 50,80 mm, repère n°13, référence TKP00113.
- Bague de liaison (S), repère n°14, référence TKP00103.
- Porte-oculaires coulant 31,75 mm, repère n°46, référence TKP00101.
- Tube-allonge M72 de 52 mm, repère n°50A, référence TKA23250.
- Porte-oculaires coulant 50,80 mm, repère n°70S, référence TKP27110S.
- Tube-allonge coulant 50,80 mm, repère n°71L, référence TKP31112.
- Bouchon avant.
