Viseur polaire pour AM3N, AM5N, AM7 - PierroAstro

Les utilisateurs de montures ZWO AM3, AM5 et AM7 sont habitués à effectue leur mise en station par des outils d'assistance numérique. Cependant nous recevons de nombreuses demandes de solution pour pouvoir faire une mise en station au viseur polaire.

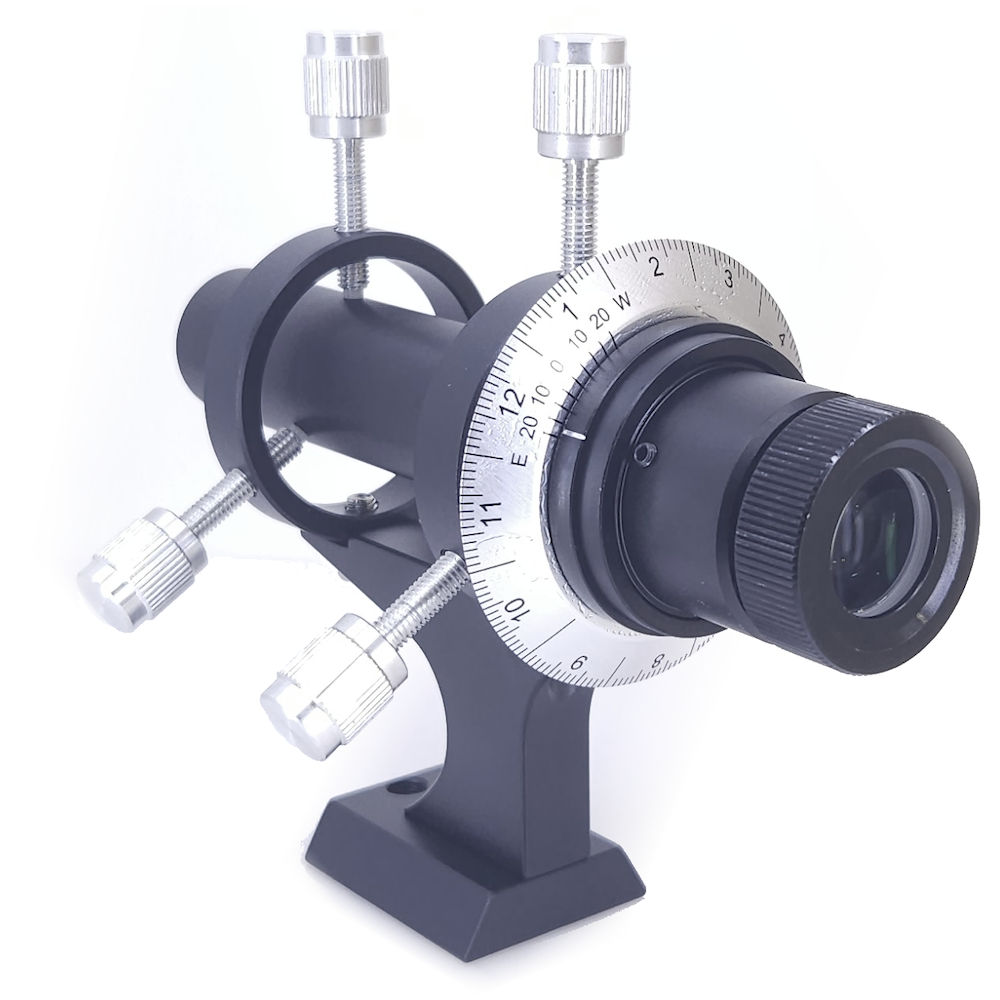

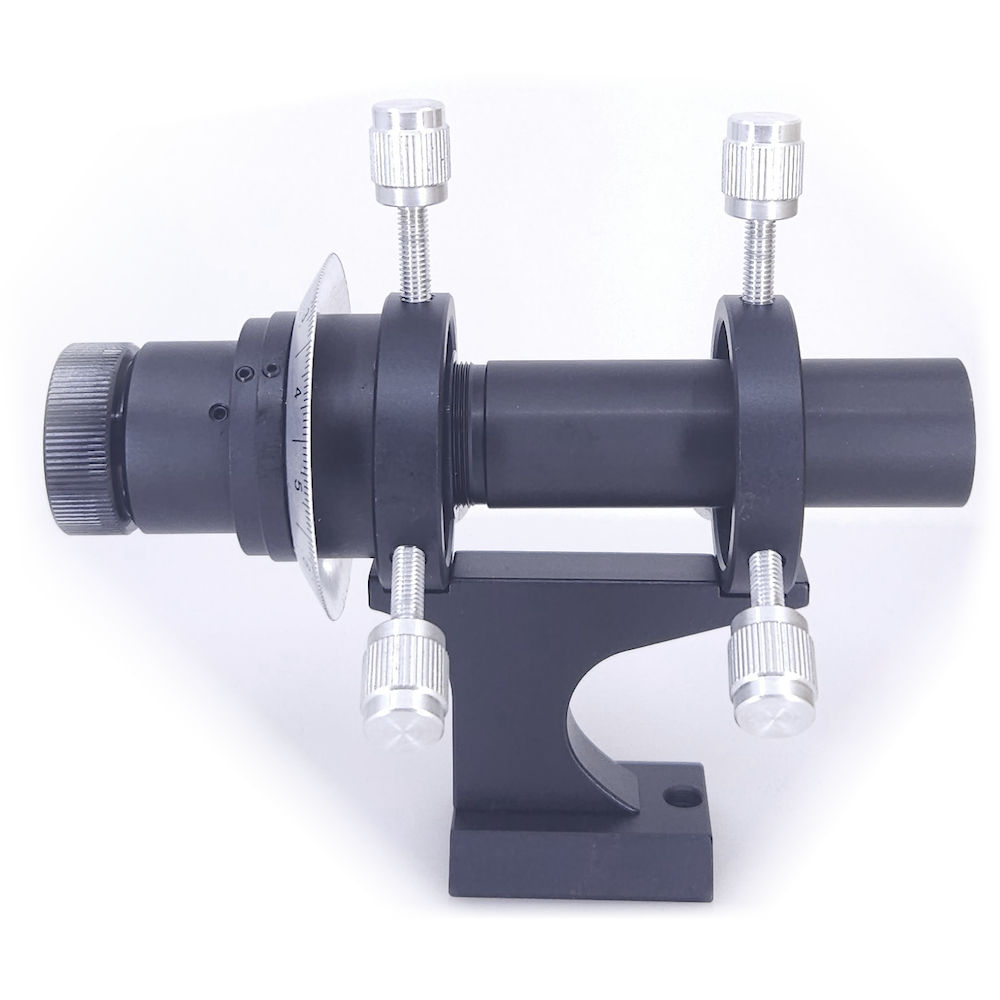

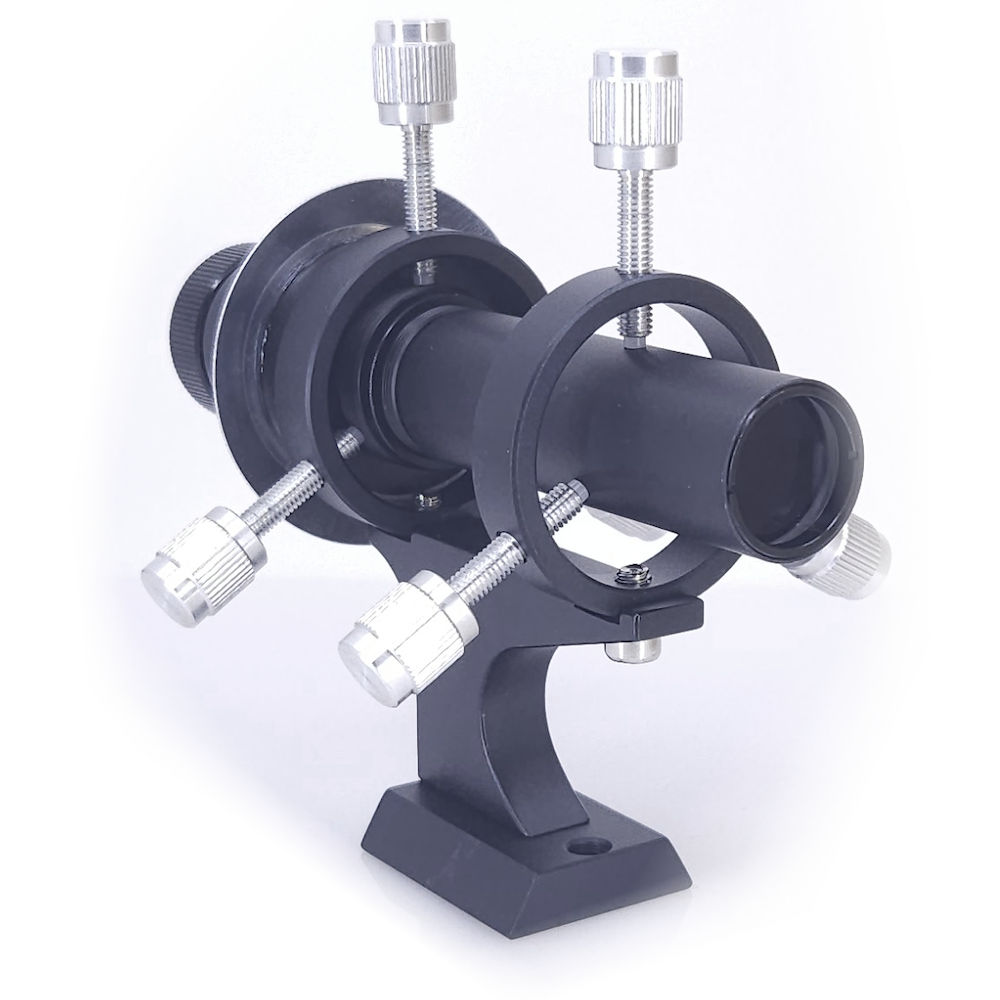

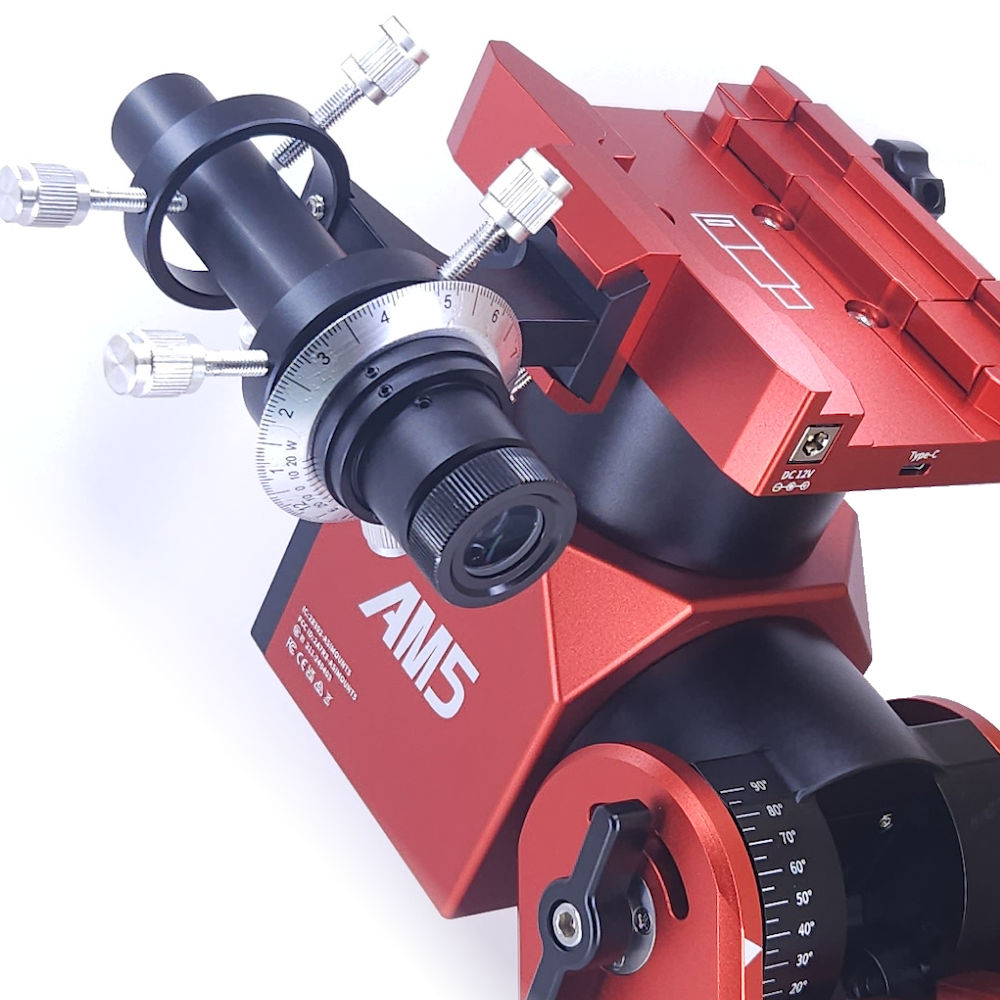

Cet ensemble est constitué d'un support type chercheur et d'un viseur polaire. Il se fixe sur les montures AM3, AM5, ou AM7 équipées d'une embase chercheur type ZWFSHOE par exemple.

Vous pouvez également le fixer sur n'importe quelle autre monture ou accessoire muni d'une embase pour chercheur standard mini-Vixen.

La visée polaire pourra s'effectuer très simplement avec le viseur polaire Sky-Watcher (voir fiche du viseur polaire SW0124). Vous avez la possibilité de le faire tourner simplement dans le support pour ajuster le réticule en rotation et de modifier le pointage du viseur pour l'ajuster en paralellisme par rapport à l'axe de la monture. Equipez-le d'un niveau à bulles pour viseur polaire et le tout sera encore plus simple à utiliser.

Paralellisme du viseur et de la monture

Pour que le viseur polaire soit le plus efficace possible, il est nécessaire que le centre du réticule coïncide le mieux possible avec l'axe de rotation AD de la monture.

Pour ce faire vous devrez suive la procédure suivante :

• Fixer l'ensemble du viseur polaire et support sur votre monture.
• Ne montez pas de télescope sur la monture mais branchez-la au courant.
• Assurez vous que la monture soit bien verticale (contrepoids vers le bas).
• Orientez le réticule de sorte d'obtenir le 0 bien vers le haut.
• Répétez les opérations suivantes :
• Faites tourner l'axe AD de 45° vers la gauche
• Avez les molettes de déplacement alt-az d la monture, pointez une étoile de sorte qu'elle soit bien au centre du réticule du viseur polaire
• Faites tourner l'axe AD de 80~90° vers la droite et corrigez la position du réticule à l'aide d'une petite clé allen. Corrigez seulement la moitié de l'erreur.
• Faites tourner l'axe AD de 45° vers la gauche et pointes une étoile
• ...
• ainsi de suite jusqu'à ce que l'étoile reste bien au centre.

Une fois que l'étoile pointée ne se déplace plus dans le réticule quand la monture tourne, nous pouvons estimer que le centre du réticule est bien confondu avec l'axe de rotation de la monture. Le viseur est prêt à servir !

Vous pouvez télécharger gratuitement l'application SynScan App Pro pour trouver la position de l'étoile polaire dans votre réticule, d'autres applications le font également.

 Attention : Pour fixer ce kit sur votre monture il vous faut une embase type chercheur référence ZWFSHOE vendue séparément (voir produits complémentaires)
